1）XS1：电源接口（型号：PLT-167座针），其引脚如图2-26所示，信号定义见表2-14。

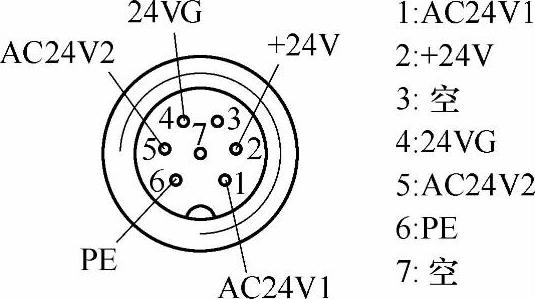

图2-26 电源接口引脚图

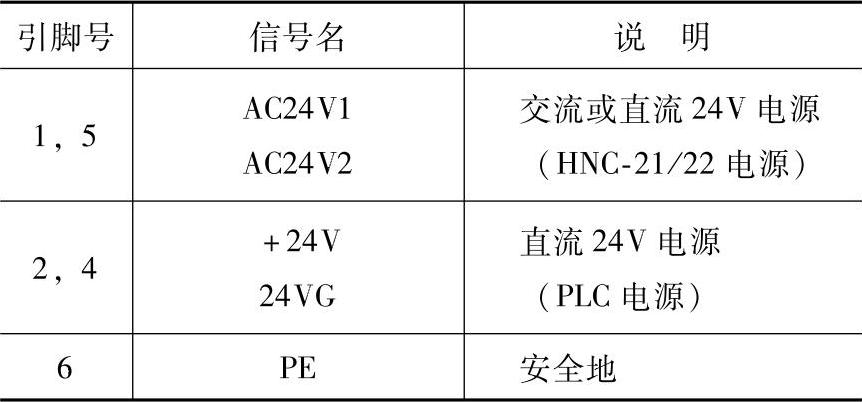

表2-14 电源接口信号定义

2）XS2：PC键盘接口（型号：6芯小圓键盘口），其引脚如图2-27所示，信号定义见表2-15。

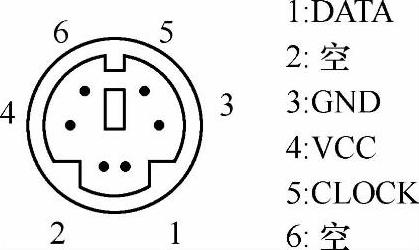

图2-27 PC键盘接口引脚图

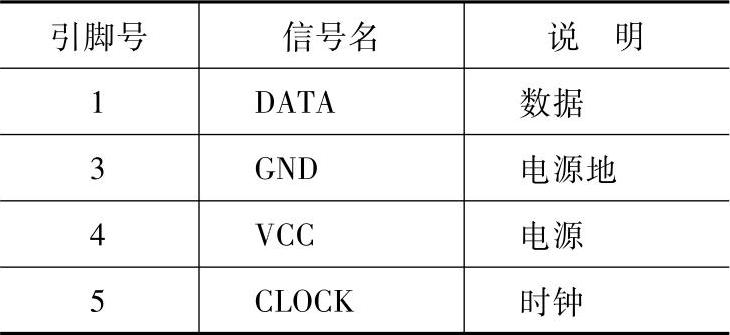

表2-15 PC键盘接口信号定义

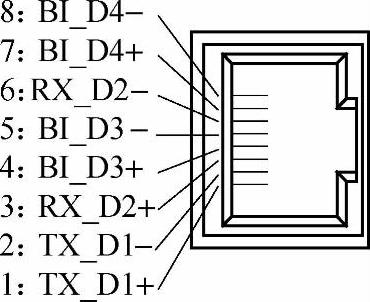

3）XS3：以太网接口（型号：RJ45），其引脚如图2-28所示，信号定义见表2-16。

图2-28 以太网接口引脚图

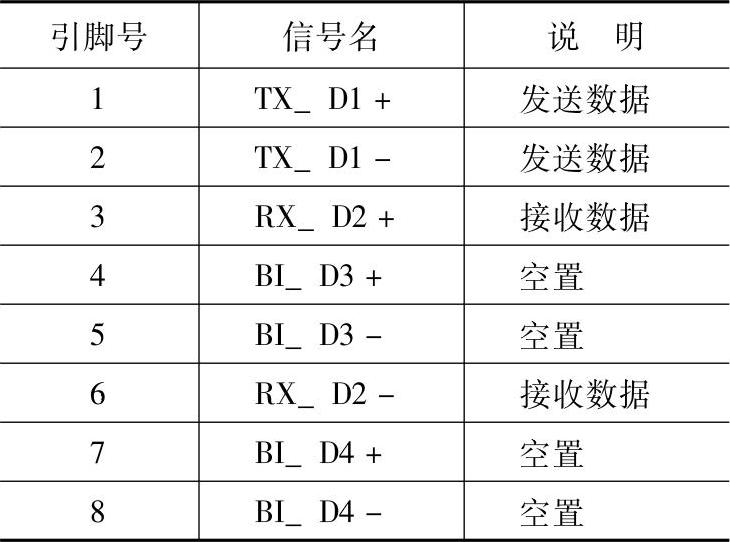

表2-16 以太网接口信号定义

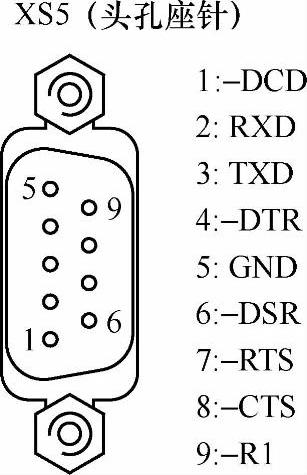

4）XS5：RS232接口（型号：DB9座针），其引脚如图2-29所示，信号定义见表2-17。

图2-29 RS232接口引脚图

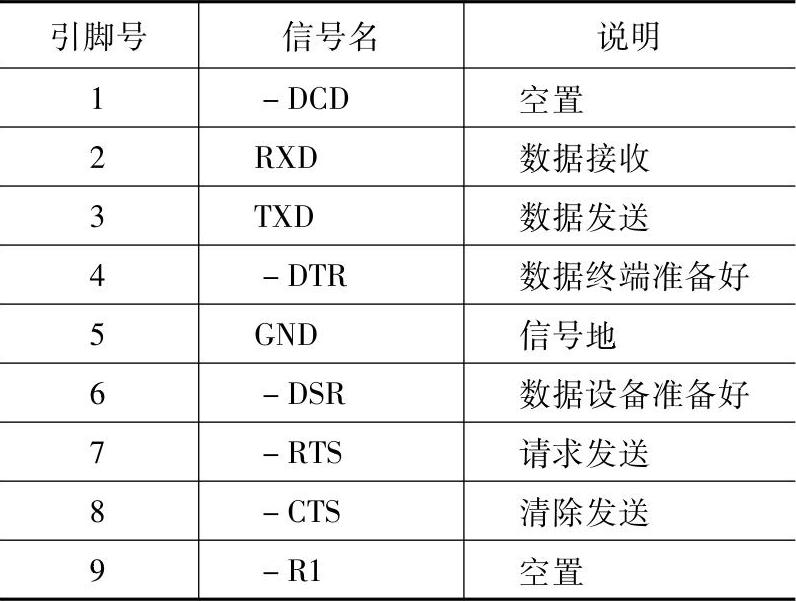

表2-17 RS232接口信号定义

5）XS7：USB接口（型号：USBA型座），其引脚如图2-30所示，信号定义见表2-18。

图2-30 USB接口引脚图

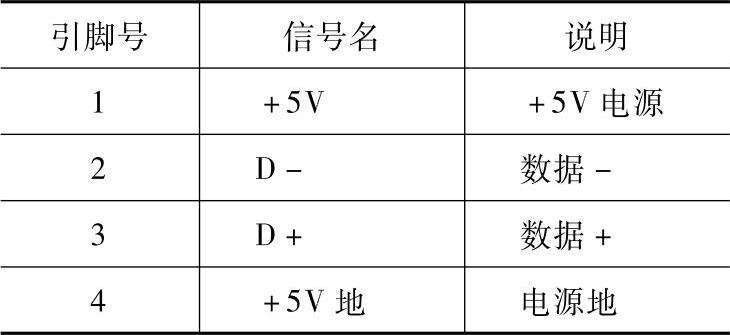

表2-18 USB接口信号定义

(www.daowen.com)

6）XS8：手持单元接口（型号：DB25座孔），其引脚如图2-31所示，信号定义见表2-19。

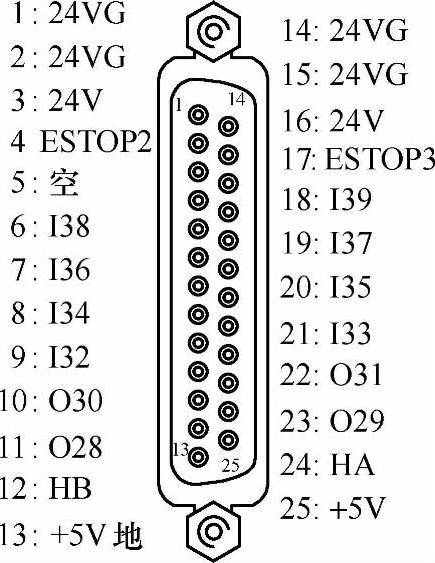

图2-31 手持单元接口引脚图

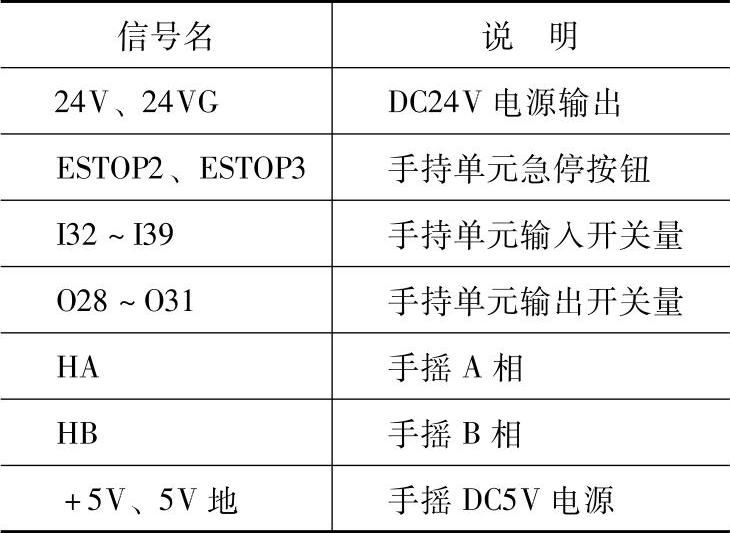

表2-19 手持单元接口信号定义

7）XS9：主轴控制接口（型号：DB15座针），其引脚如图2-32所示，信号定义见表2-20。

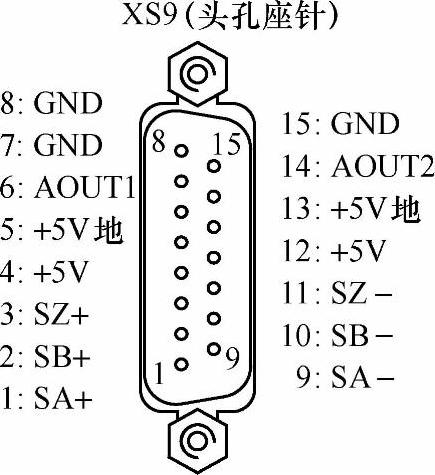

图2-32 主轴控制接口引脚图

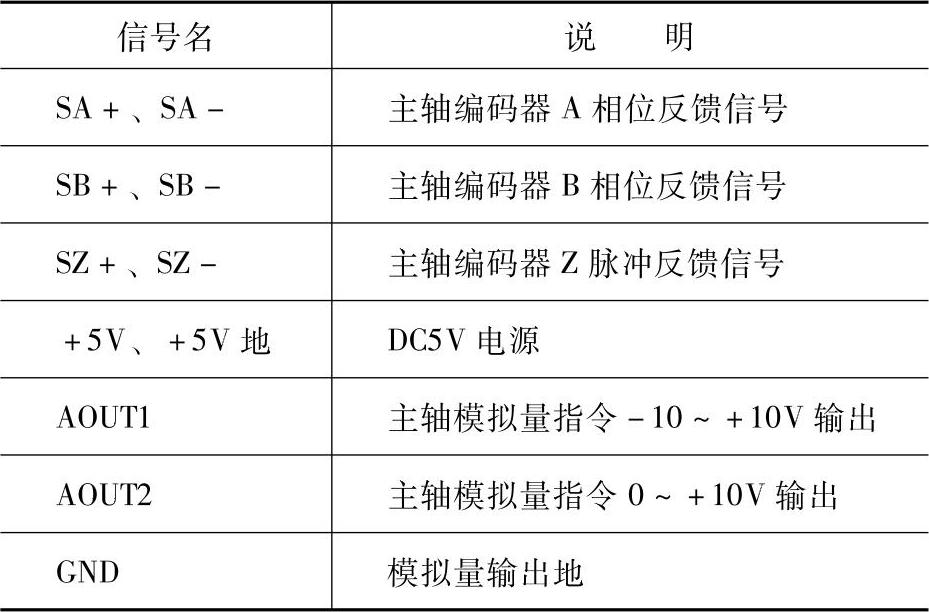

表2-20 主轴控制接口信号定义

注意：使用主轴变频器或主轴伺服单元时，在连接前一定要确认主轴单元模拟指令电压接口的类型，若为-10～+10V，应使用AOUT1（6脚）和GND；若为0～+10V，应使用AOUT2（14脚）和GND。

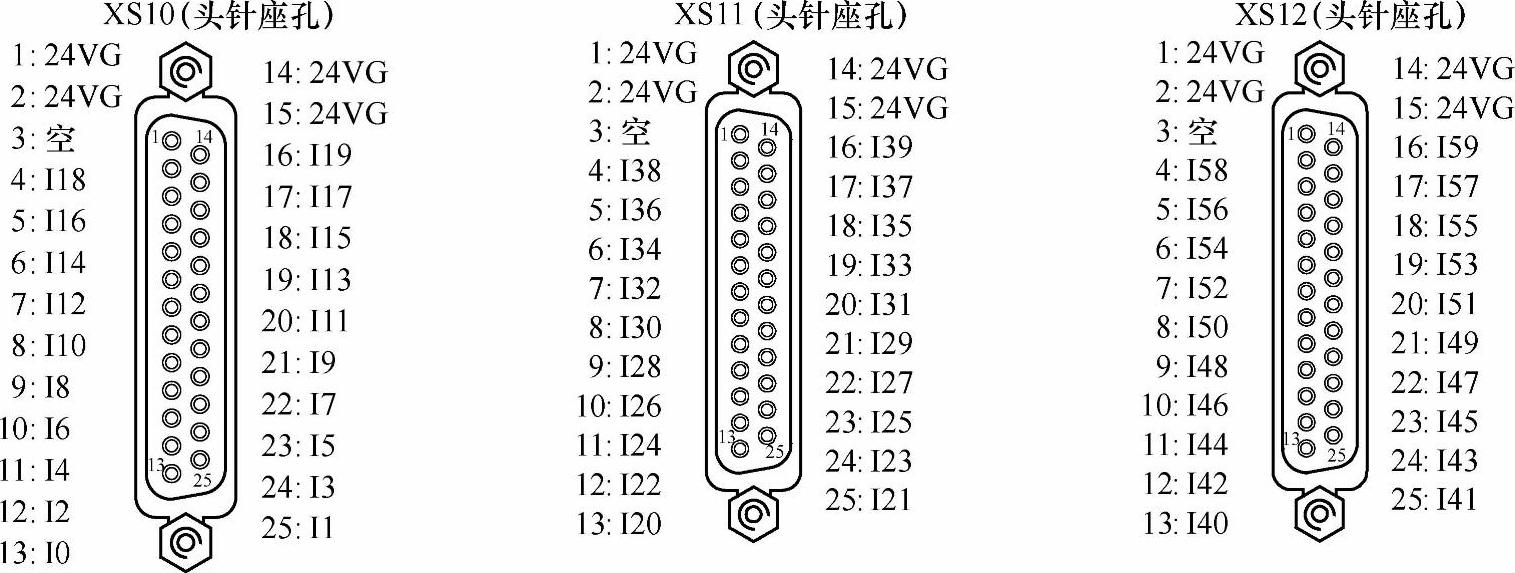

8）XS10、XS11、XS12：开关量输入接口（型号：DB25座孔），其引脚如图2-33所示，信号定义参见表2-21。

图2-33 开关量输入接口引脚图

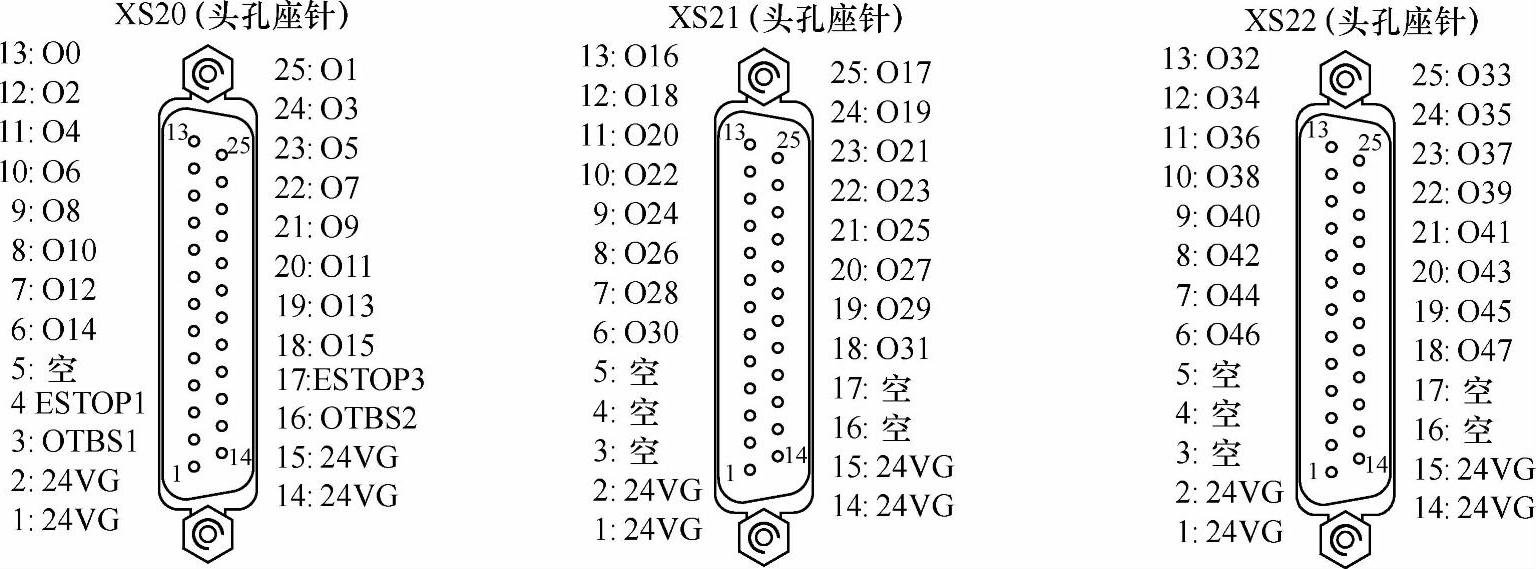

9）XS20、XS21、XS22：开关量输出接口（型号：DB25座针），其引脚如图2-34所示，信号定义见表2-21。

10）XS30～XS35：进给轴控制接口（型号：DB15座针），其引脚如图2-35所示，信号定义见表2-22。

图2-34 开关量输出接口引脚图

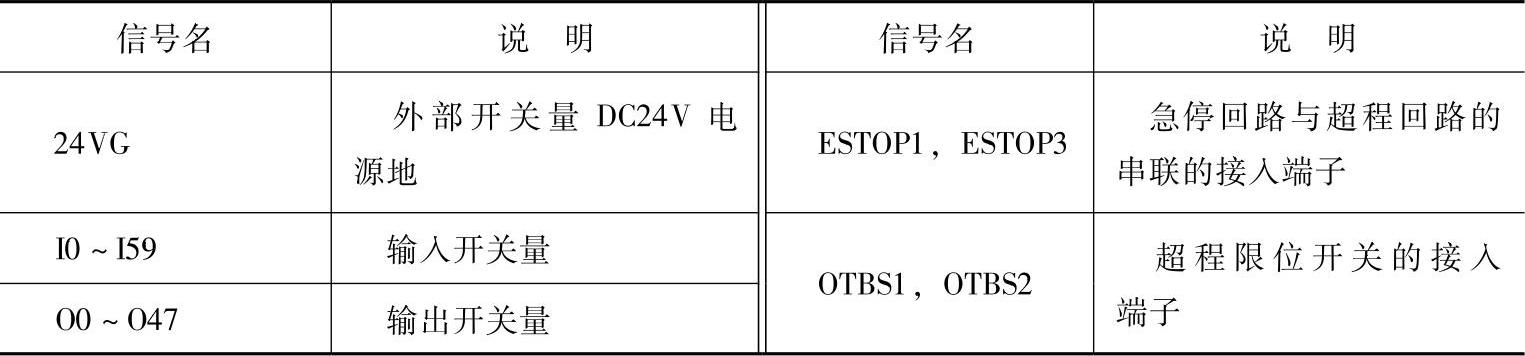

表2-21 开关量输入、输出接口信号定义

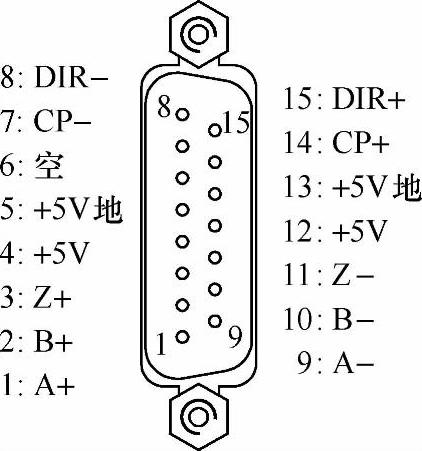

图2-35 进给轴控制接口引脚图

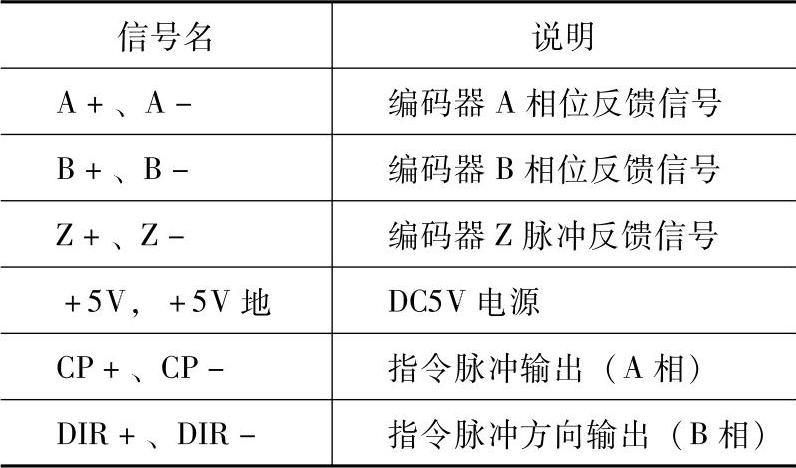

表2-22 进给轴控制接口信号定义
