世纪星HNC-18/19系列数控单元接口解析

1)XS1~XS3:进给轴控制接口(型号:DB15座针),其引脚如图2-8所示,信号定义见表2-2。

2)XS4:主轴编码器接口(型号:DB9座针),其引脚如图2-9所示、信号定义见表2-3。

3)XS5:主轴控制接口(型号:DB15座针),其引脚如图2-10所示,信号定义见表2-4。

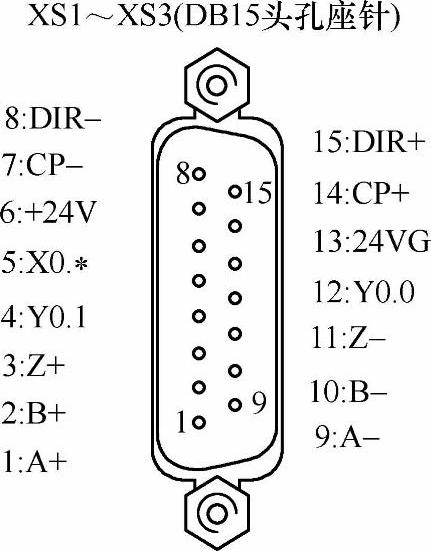

图2-8 进给轴控制接口引脚图

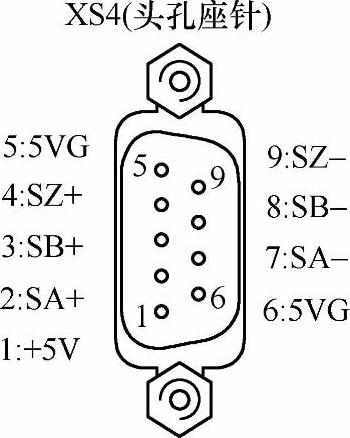

图2-9 主轴编码器接口引脚图

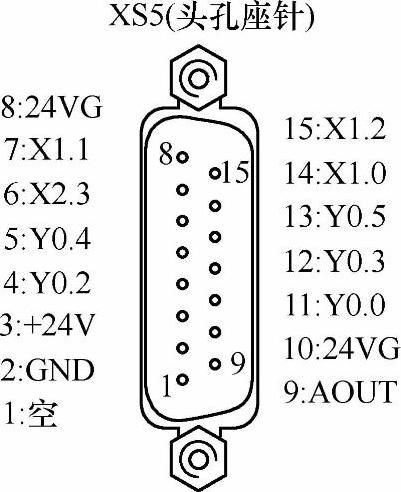

图2-10 主轴控制接口引脚图

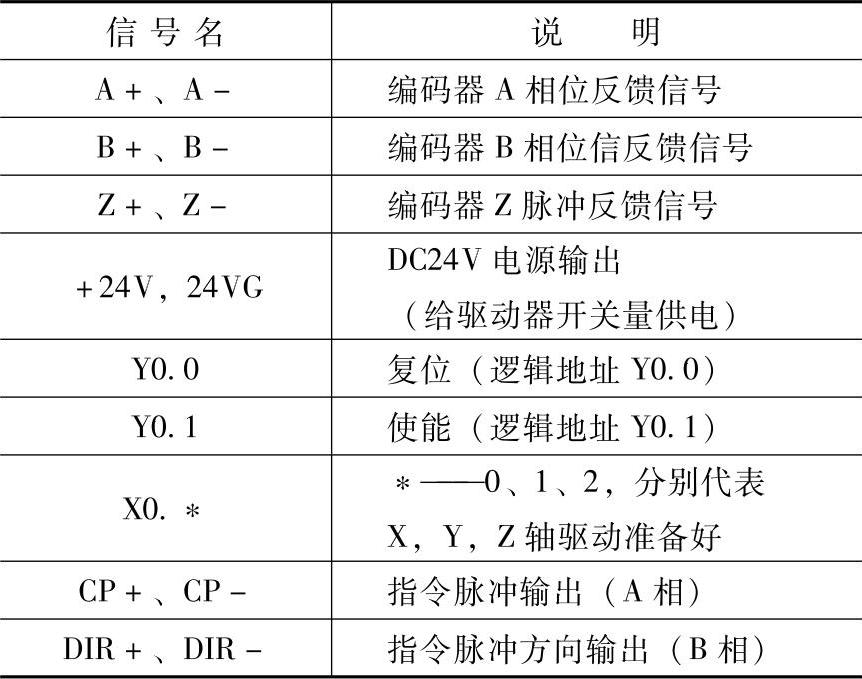

表2-2 进给轴控制接口信号定义

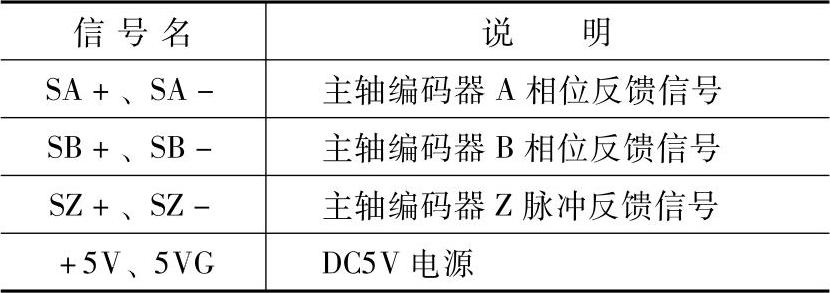

表2-3 主轴编码器接口信号定义

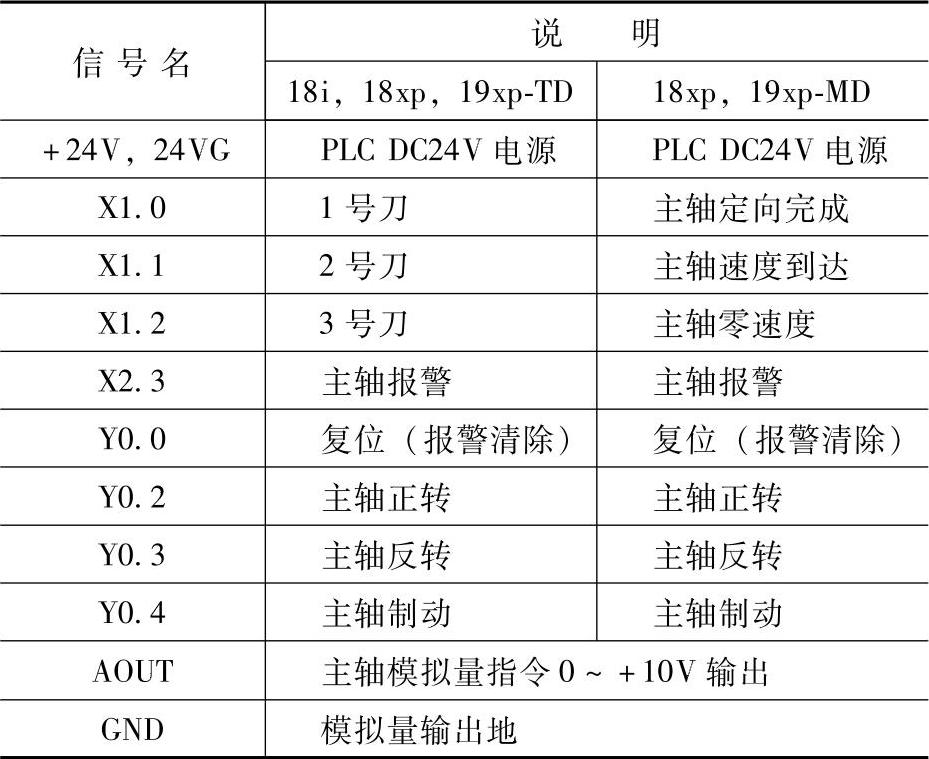

表2-4 主轴控制接口信号定义


4)XS6:开关量输入接口(型号:DB25座孔),其引脚如图2-11所示,信号定义见表2-5。

5)XS7:手持单元接口(型号:DB25座孔),其引脚如图2-12所示,信号定义见表2-6。

6)XS9:开关量输出接口(型号:DB25座针),其引脚如图2-13所示,信号定义见表2-7。

7)XS10:外接PC键盘接口(型号:6芯小圓键盘口),其引脚如图2-14所示,信号定义见表2-8。

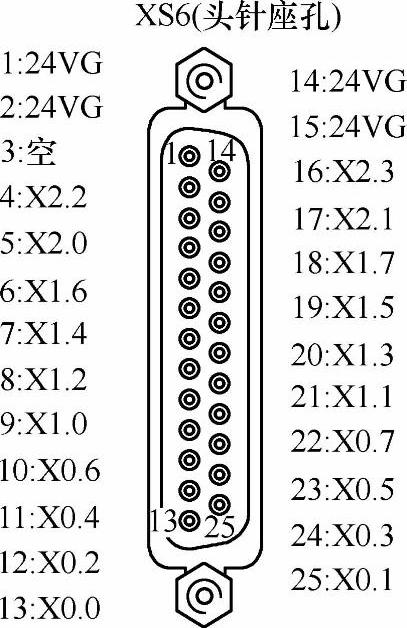

图2-11 开关量输入接口引脚图

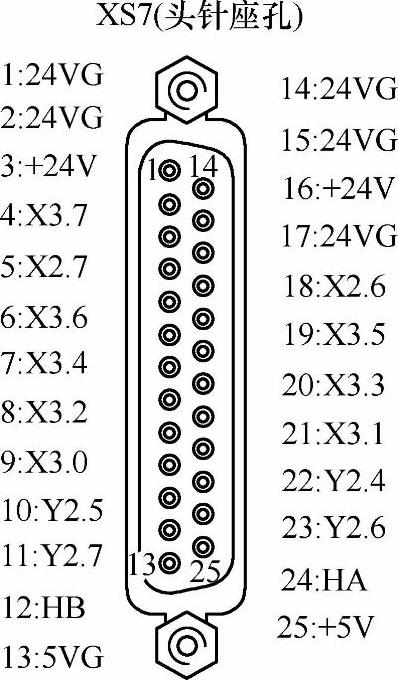

图2-12 手持单元接口引脚图

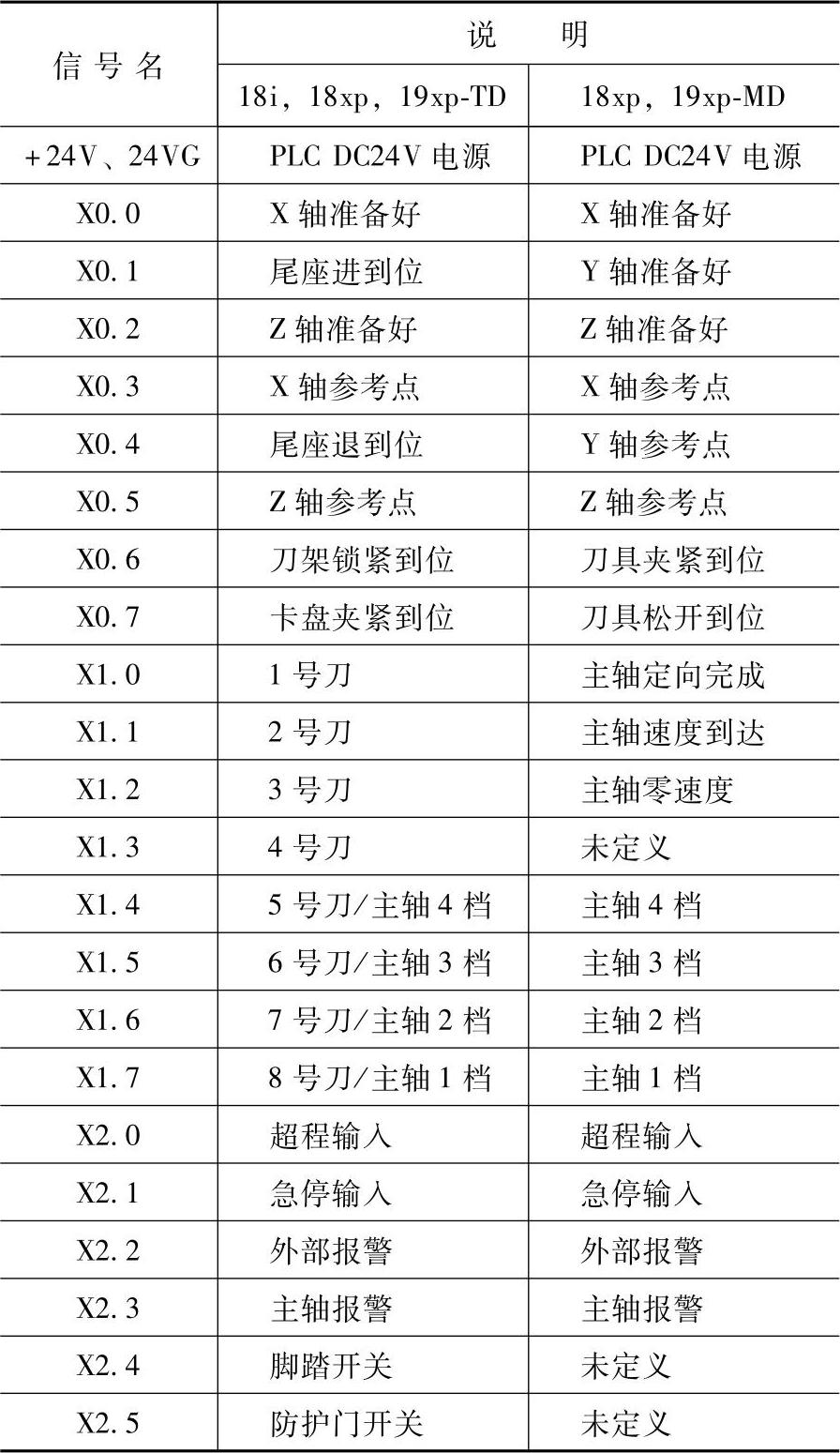

表2-5 开关量输入接口信号定义

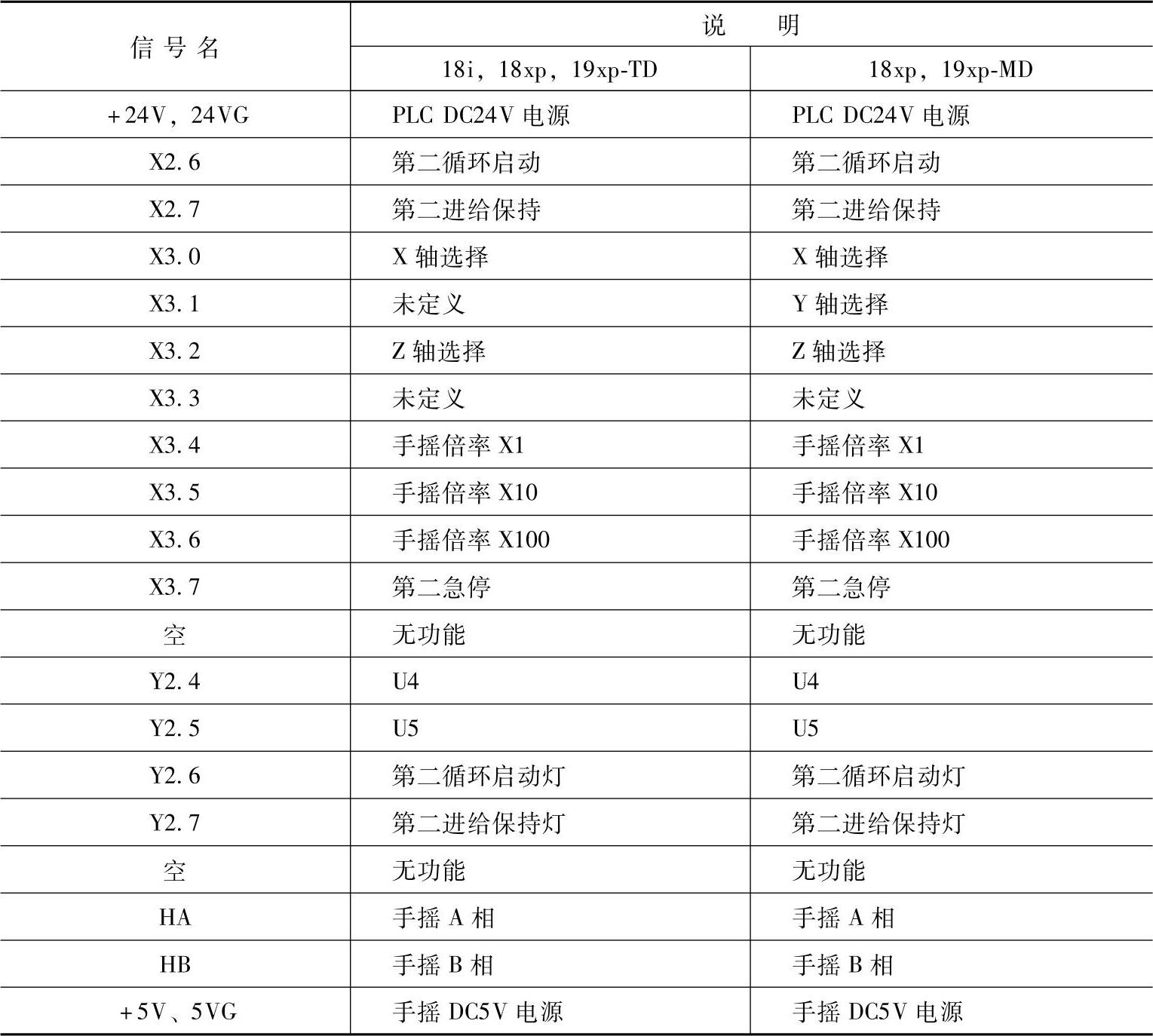

表2-6 手持单元接口信号定义(www.daowen.com)

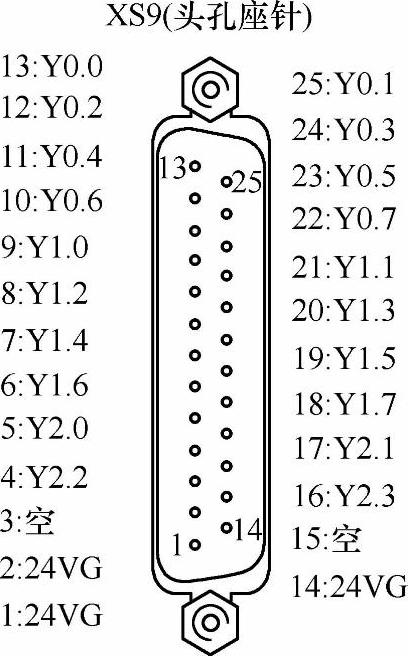

图2-13 开关量输出接口引脚图

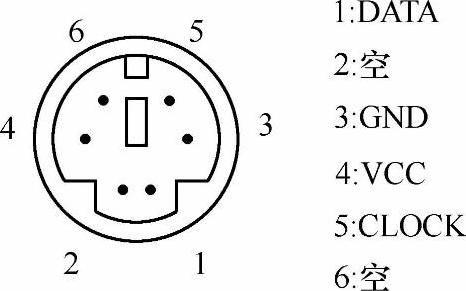

图2-14 外接PC键盘接口引脚图

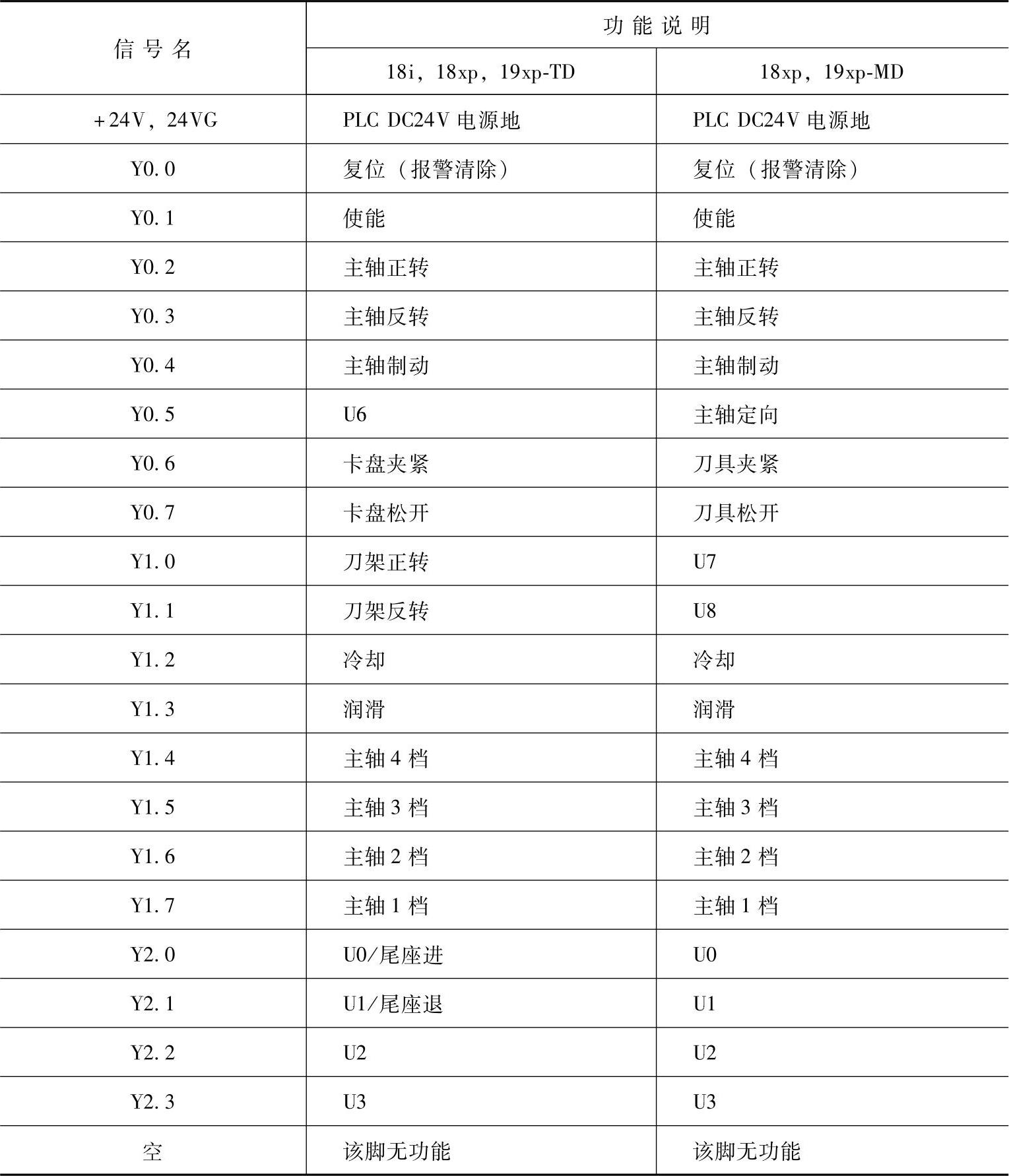

表2-7 开关量输出接口信号定义

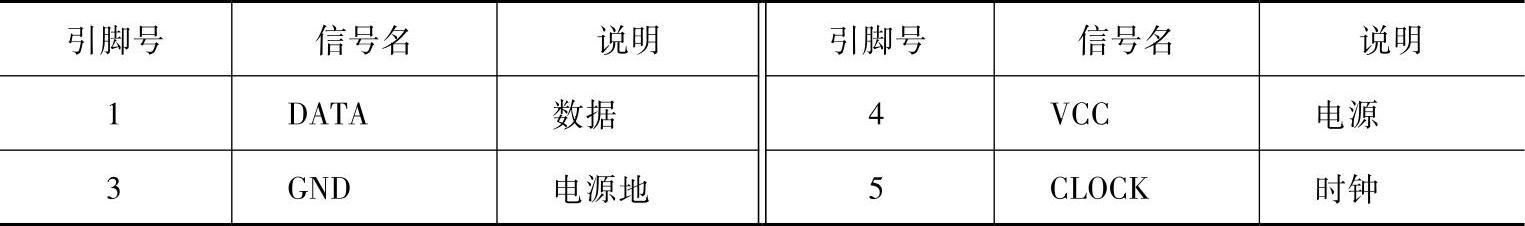

表2-8 外接PC键盘接口信号定义


8)XS11:RS232接口(型号:DB9座针),其引脚如图2-15所示,信号定义见表2-9。

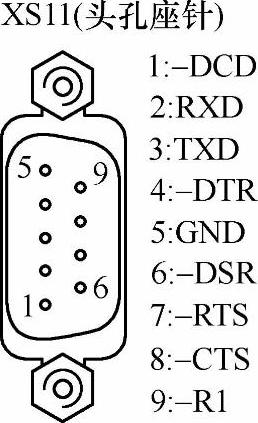

图2-15 RS232接口引脚图

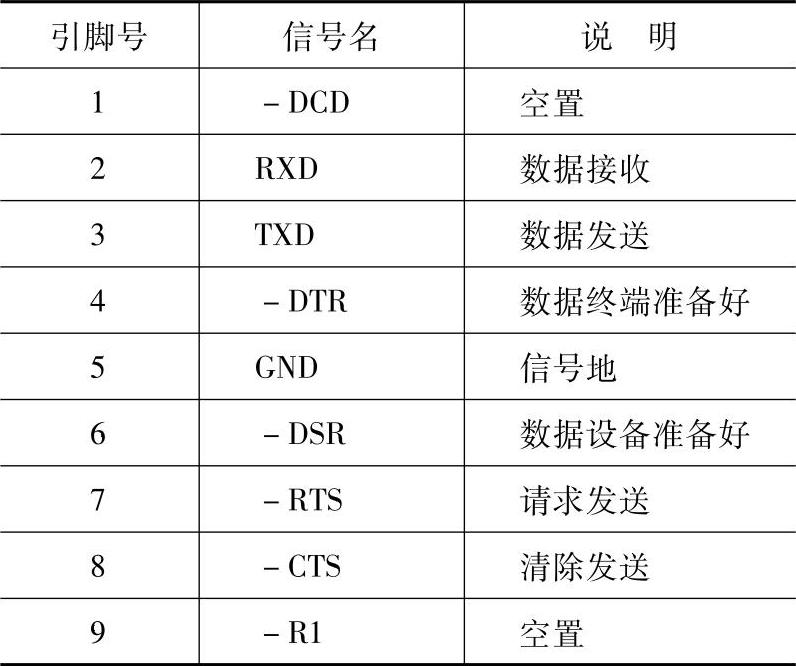

表2-9 RS232接口信号定义


9)XS12:USB接口(型号:USBA型座),其引脚如图2-16所示,信号定义见表2-10。


图2-16 USB接口引脚图

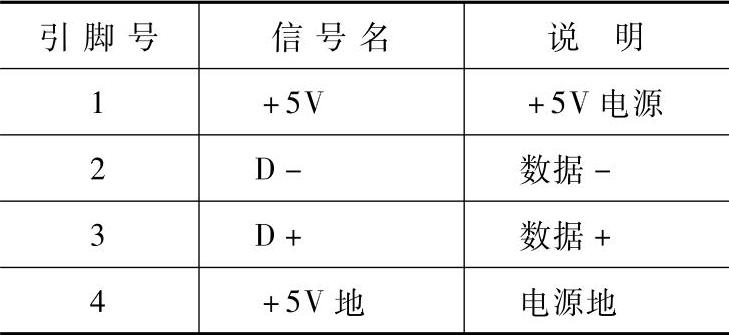

表2-10 USB接口信号定义


10)XS13:以太网接口(型号:RJ45),其引脚如图2-17所示,信号定义见表2-11。

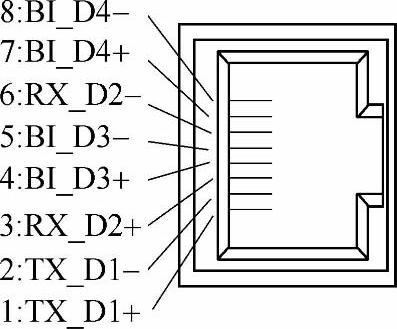

图2-17 以太网接口引脚图

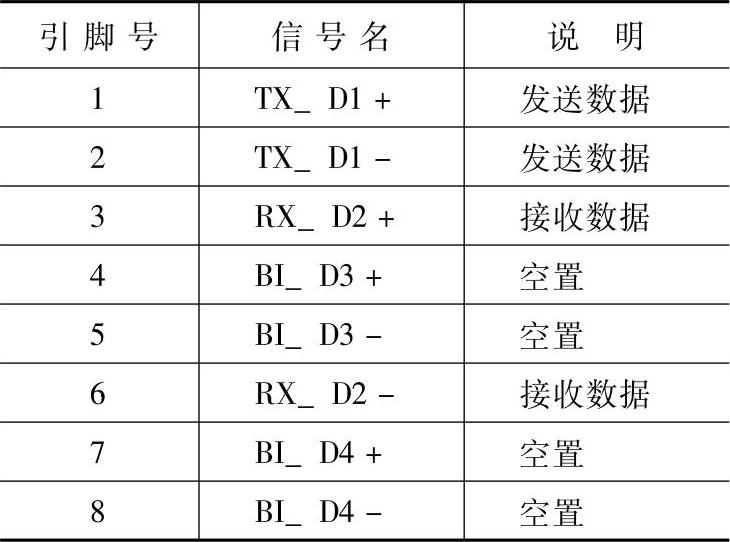

表2-11 以太网接口信号定义
