世纪星HNC-18/19系列数控单元规格详解

1.HNC-18i-TD车削数控单元

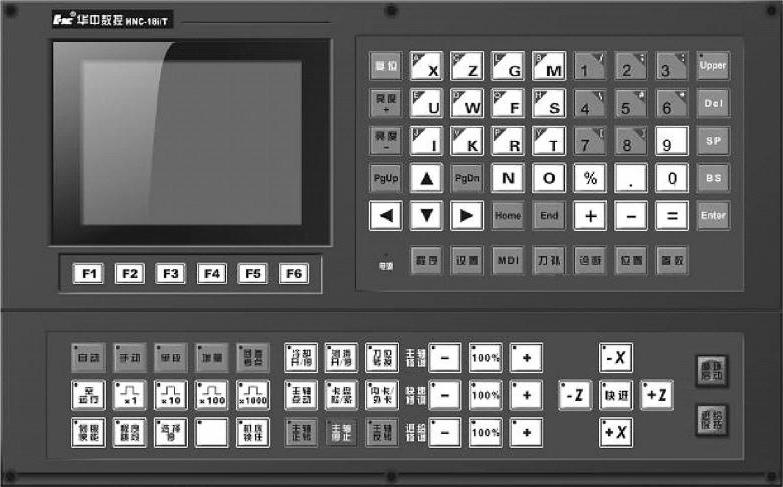

HNC-18i-TD车削数控单元面板如图2-2所示。

1)最大联动轴数为2轴。

2)可选配各种类型的脉冲指令式驱动单元。

3)除标准机床控制面板外,配置32路开关量输入和24路开关量输出接口、手持单元接口、主轴控制与编码器接口。

4)采用5.7in单色液晶显示器(分辨率为320×240),全汉字操作界面,故障诊断与报警、加工轨迹图形显示和仿真,操作简便,易于掌握和使用。


图2-2 HNC-18i-TD车削数控单元面板

5)采用国际标准G代码编程,与各种流行的CAD/CAM自动编程系统兼容,具有直线插补、圓弧插补、螺纹切削、刀具补偿、宏程序、恒线速切削等功能。

6)反向间隙和单、双向螺距误差补偿功能。

7)内置RS232通信接口,轻松实现机床数据通信

8)400kB用户零件程序断电存储区(可采用CF卡另外最大扩充2GB),32MB RAM加工内存缓冲区。

2.HNC-18Xp(19xp)-TD车削数控单元

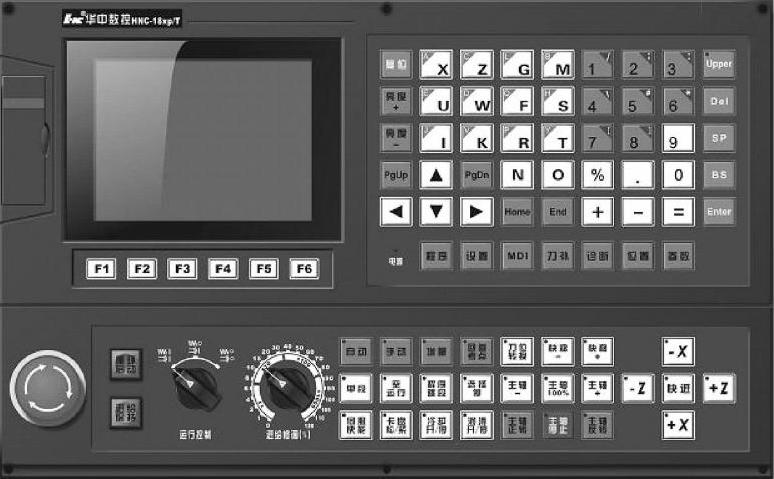

HNC-18xp(19xp)-TD车削数控单元面板如图2-3所示。

1)最大联动轴数为2轴。

2)可选配各种类型的脉冲指令式驱动单元。

3)除标准机床控制面板外,配置32路开关量输入和24路开关量输出接口、手持单元接口、主轴控制与编码器接口。

4)采用5.7in单色或彩色液晶显示器(分辨率为320×240),全汉字操作界面,故障诊断与报警、加工轨迹图形显示和仿真,操作简便,易于掌握和使用。

5)采用国际标准G代码编程,与各种流行的CAD/CAM自动编程系统兼容,具有直线插补、圓弧插补、螺纹切削、刀具补偿、宏程序、恒线速切削等功能。

6)反向间隙和单、双向螺距误差补偿功能。


图2-3 HNC-18xp(19xp)-TD车削数控单元面板(www.daowen.com)

7)内置RS232通信接口,轻松实现机床数据通信。

8)支持USB盘,存取程序方便快捷。

9)支持以太网功能(选件),快速传输程序与数据。

10)400kB用户零件程序断电存储区(可采用CF卡另外最大扩充2GB),32MBRAM加工内存缓冲区。

3.HNC-18Xp(19xp)-MD铣削数控单元

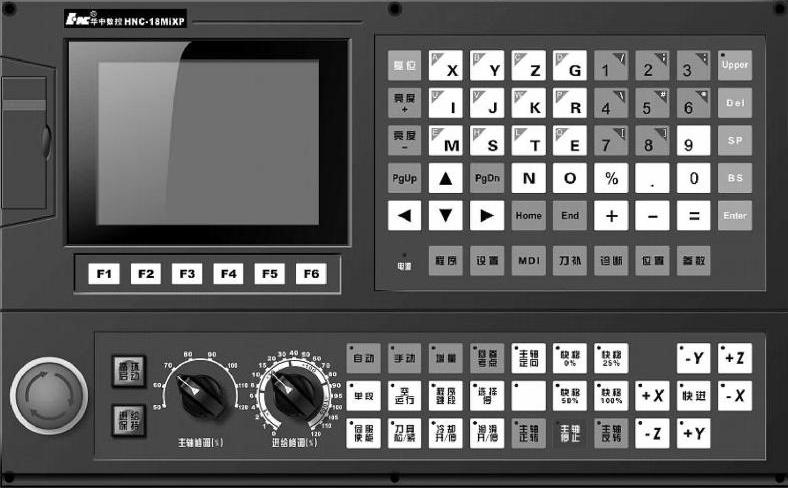

HNC-18xp(19xp)-MD铣削数控单元面板如图2-4所示。


图2-4 HNC-18xp(19xp)-MD铣削数控单元面板

1)最大联动轴数为3轴。

2)可选配各种类型的脉冲指令式驱动单元。

3)除标准机床控制面板外,配置32路开关量输入和24路开关量输出接口、手持单元接口、主轴控制与编码器接口。

4)采用5.7in单色或彩色液晶显示器(分辨率为320×240),全汉字操作界面,故障诊断与报警、加工轨迹图形显示和仿真,操作简便,易于掌握和使用。

5)采用国际标准G代码编程,与各种流行的CAD/CAM自动编程系统兼容,具有直线插补、圓弧插补、螺旋线插补、固定循环、旋转、缩放、镜像、刀具补偿、宏程序等功能。

6)小线段连续加工功能,特别适合于CAD/CAM设计的复杂模具零件加工。

7)加工断点保存/恢复功能,方便用户使用。

8)反向间隙和单、双向螺距误差补偿功能。

9)内置RS232通信接口,轻松实现机床数据通信。

10)支持USB盘,存取程序方便快捷。

11)支持以太网功能(选件),快速传输程序与数据。

12)400kB用户零件程序断电存储区(可采用CF卡另外最大扩充2GB),32MBRAM加工内存缓冲区。
