文本样式的调整和选择详解

用户可以在绘制工程图之前就把文本的样式定义好,或者说可以在9.1节中定制模板的时候将文本样式定义好,这样一来,当使用模板创建工程图时,各文本属性就已经被定义好了,免去了逐一修改文本属性的麻烦;同理,线体线型也可以在模板中定义。

1.设置文本样式

打开“文本样式”对话框有多种方法,不同的选取与打开方式得到的“文本样式”对话框略有不同(主要是标题栏中的图标不同),选取单个文本可以修改该文本的属性,选取多个文本可以同时修改多个文本的属性(即该多个文本得到同样的文本属性)。

选择978-7-111-47152-3-Chapter09-138.jpg功能选项卡978-7-111-47152-3-Chapter09-139.jpg区域中的“文本样式”命令978-7-111-47152-3-Chapter09-140.jpg,系统弹出“选择”对话框,选取单个文本,或者按住Ctrl键选取多个文本后,单击“选择”对话框中的978-7-111-47152-3-Chapter09-141.jpg按钮,系统弹出图9.2.1所示的“文本样式”对话框。

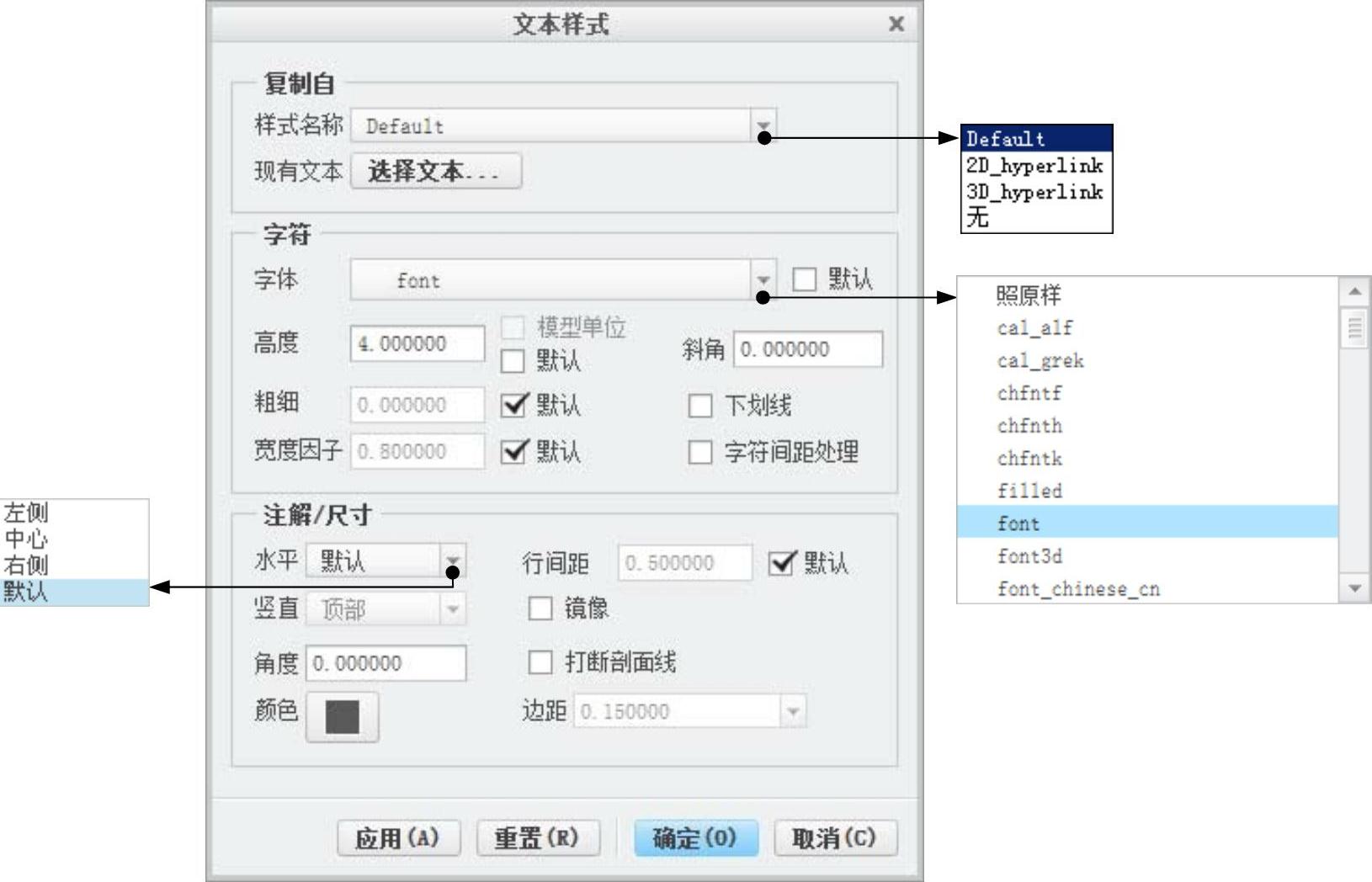

图9.2.1 “文本样式”对话框

图9.2.1所示的“文本样式”对话框中各选项的功能说明如下。

978-7-111-47152-3-Chapter09-143.jpg:选取预先定义好的文本样式。

978-7-111-47152-3-Chapter09-144.jpg:此选项组用来设置978-7-111-47152-3-Chapter09-145.jpg978-7-111-47152-3-Chapter09-146.jpg978-7-111-47152-3-Chapter09-147.jpg978-7-111-47152-3-Chapter09-148.jpg978-7-111-47152-3-Chapter09-149.jpg978-7-111-47152-3-Chapter09-150.jpg等选项,其中978-7-111-47152-3-Chapter09-151.jpg用来设置文字的线宽,部分选项的修改效果如图9.2.2和图9.2.3所示。

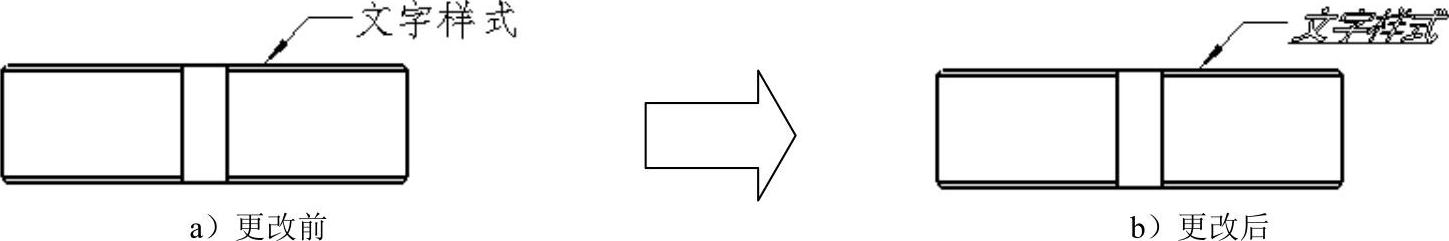

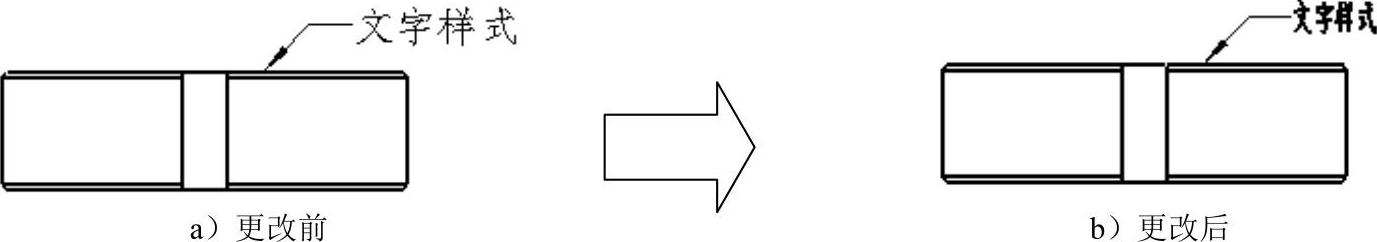

图9.2.2 更改文本的字体、斜角和下划线


图9.2.3 更改文本的字高、厚度和宽度因子

978-7-111-47152-3-Chapter09-154.jpg:当注解文本有多行或文本位于表格中时,可以通过此选项组来设置文本的对齐方式、行距。

978-7-111-47152-3-Chapter09-155.jpg:调节注解文本水平方向的对齐方式,分为左边、中心和右边三种方式。设置水平对齐方式的效果如图9.2.4所示。

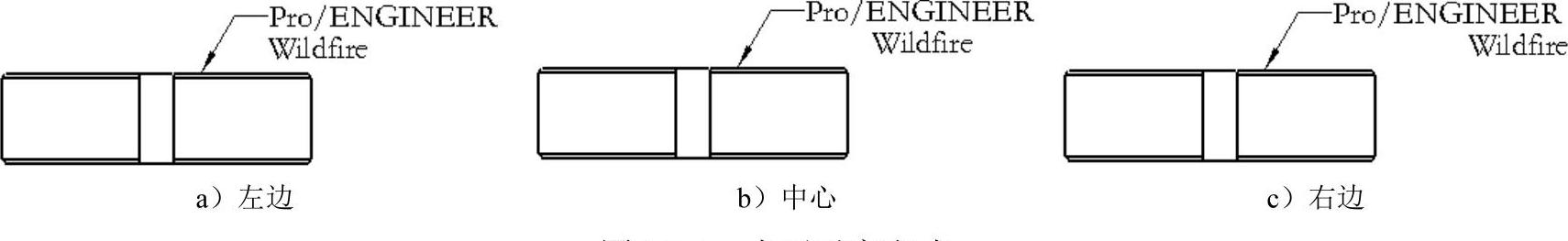

图9.2.4 水平对齐方式

978-7-111-47152-3-Chapter09-157.jpg:调节注解文本垂直方向的对齐方式,分为顶部、中间和底部三种方式。设置竖直对齐方式的效果如图9.2.5所示。

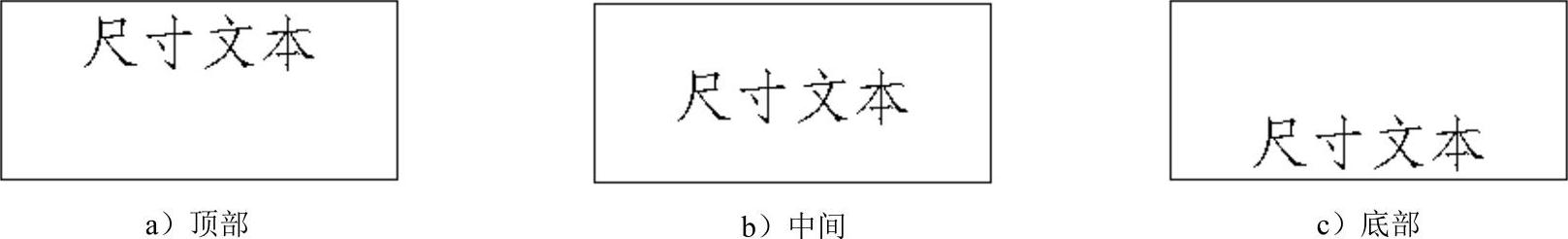

图9.2.5 竖直对齐方式(www.daowen.com)

978-7-111-47152-3-Chapter09-159.jpg978-7-111-47152-3-Chapter09-160.jpg:设置注解文本的旋转角度和颜色,如图9.2.6所示。

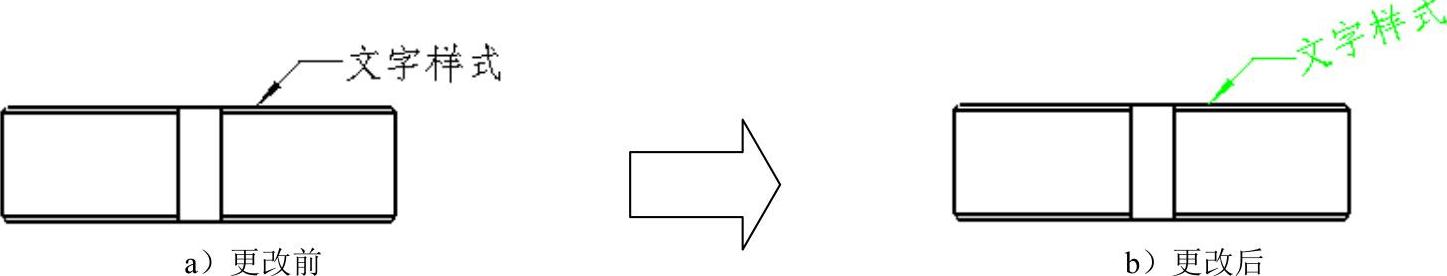

图9.2.6 更改文本的旋转角度和颜色

978-7-111-47152-3-Chapter09-162.jpg978-7-111-47152-3-Chapter09-163.jpg:当注解文本有多行时,可以通过设置文本行间距来调节行与行之间的间隔,或者创建注解文本的镜像,如图9.2.7所示。

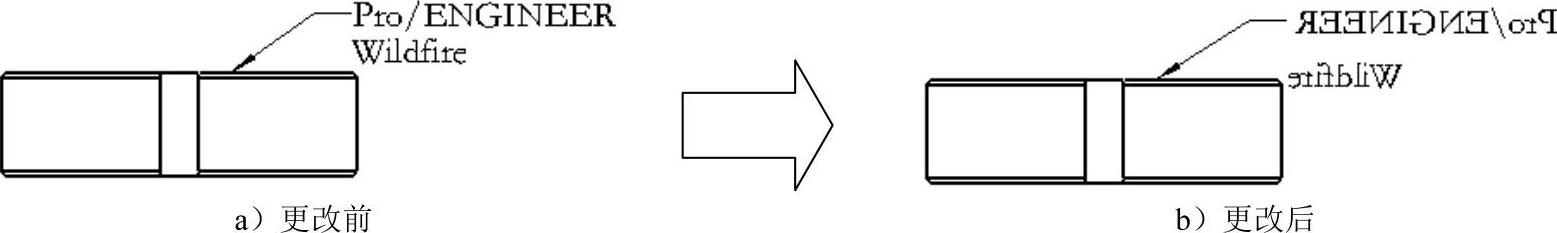

图9.2.7 更改行间距和镜像文本

2.文本样式库

选择978-7-111-47152-3-Chapter09-165.jpg功能选项卡978-7-111-47152-3-Chapter09-166.jpg下拉菜单中的978-7-111-47152-3-Chapter09-167.jpg命令,系统弹出图9.2.8所示的“文本样式库”对话框。

图9.2.8所示的“文本样式库”对话框中各按钮的功能说明如下。

978-7-111-47152-3-Chapter09-168.jpg:创建新的文本样式。

978-7-111-47152-3-Chapter09-169.jpg:修改已有的文本样式。

978-7-111-47152-3-Chapter09-170.jpg:除已有的文本样式。

单击978-7-111-47152-3-Chapter09-171.jpg按钮新建文本样式,在弹出的“新文本样式”对话框中进行的操作同前面所讲的设置文本样式的操作是一样的,请读者自行练习操作。

3.默认文本样式

选择978-7-111-47152-3-Chapter09-172.jpg功能选项卡978-7-111-47152-3-Chapter09-173.jpg下拉菜单中的978-7-111-47152-3-Chapter09-174.jpg命令,系统弹出图9.2.9所示的“选取样式”菜单,在该菜单中选取所需的文本样式。其中,该菜单中显示的文本样式是在“文本样式库”中新建或修改后的文本样式,在该菜单中选取的文本样式只会影响到之后创建的文本,对之前的文本不会产生作用。

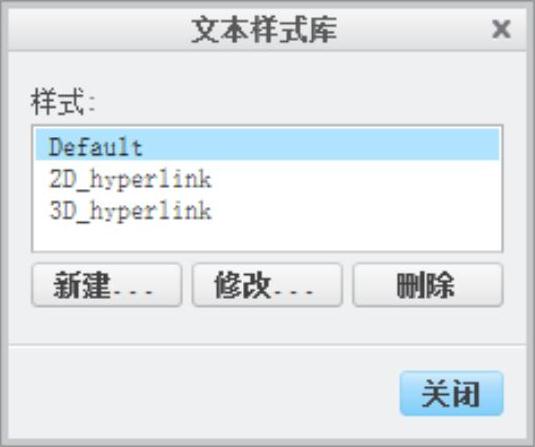

图9.2.8 “文本样式库”对话框

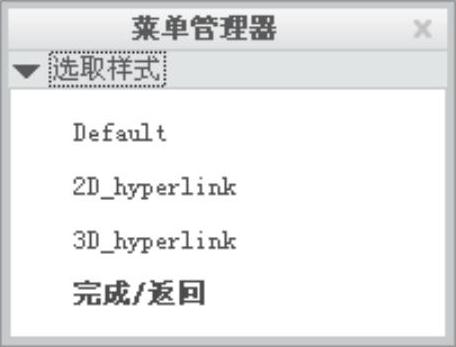

图9.2.9 “选取样式”菜单
