在BOM表中，可通过设置重复区域属性来更改明细栏表的排列方式。属性的设置可以在定义格式文件的明细栏时预先定义好显示方式，也可以在使用明细表的过程中随时进行修改。下面介绍在BOM表中更改重复区域属性的一般操作步骤。

Step1.将工作目录设置至D:\creo3.7\work\ch08.04.01，打开报表文件bom_base_01.rep。

Step2.选择下拉菜单命令，在弹出的菜单中选择命令，系统提示，选取生成的明细表。

Step3.系统弹出图8.4.1所示的菜单。

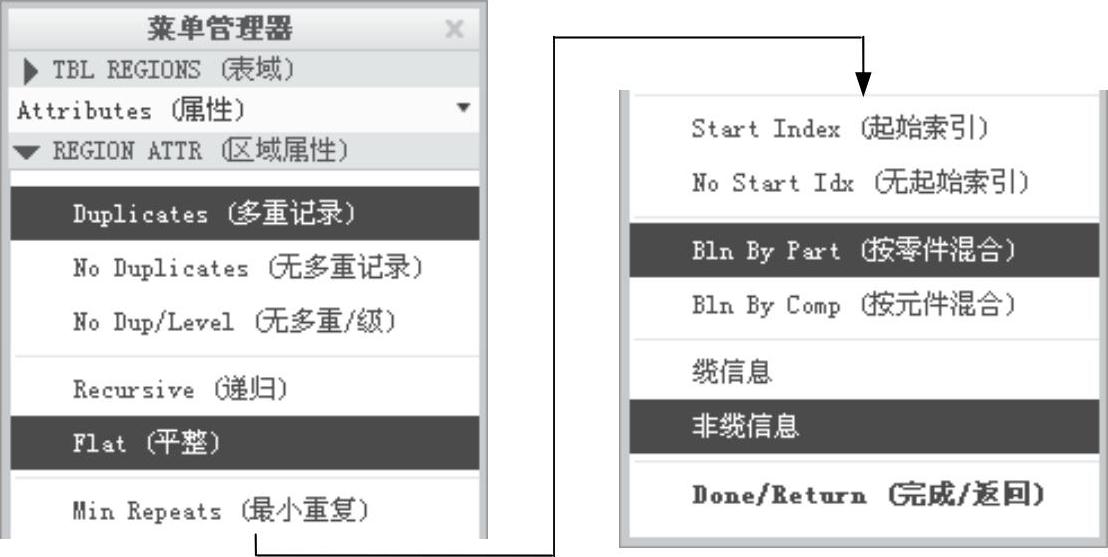

图8.4.1 “区域属性”菜单

“区域属性”菜单中各项介绍如下。



在重复区域中显示装配体中所有零件记录，且每个零件记录都按照特征编号进行排序，如果一个零件在此装配中使用了两次，那么这个零件记录也会在明细栏中显示两次，且每条记录都有自己的编号，但在明细栏中不显示零件数量，如图8.4.2所示。

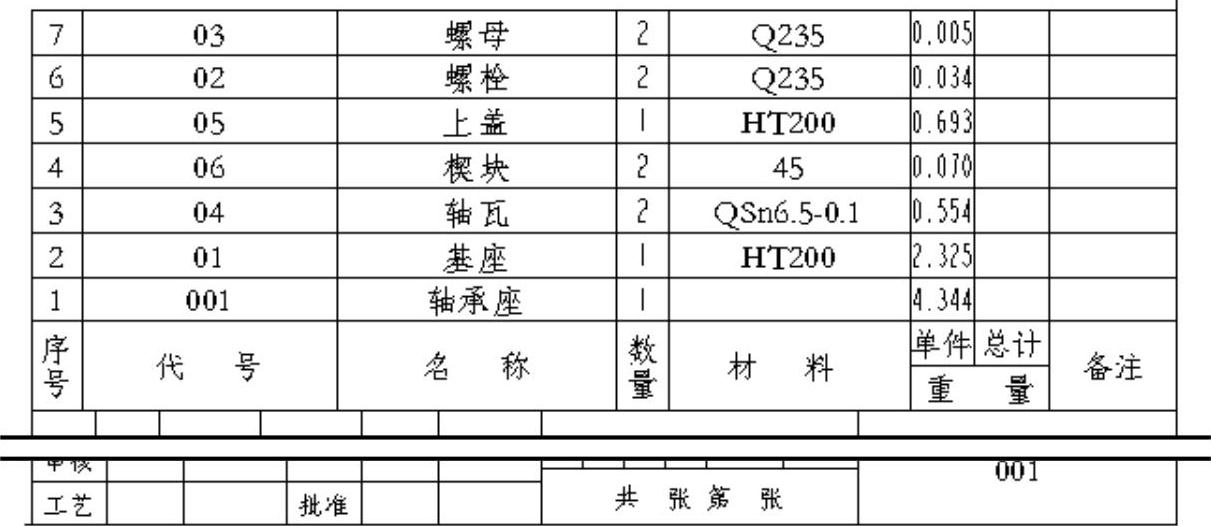

图8.4.2 显示“多重记录”的明细表



在重复区域中同一模型只显示一次，如果在该重复区域中输入了参数&rpt.qty，系统会自动计算出相同零件的总数，并填入表格内，显示“无多重记录”的明细表如图8.4.3所示。

(www.daowen.com)

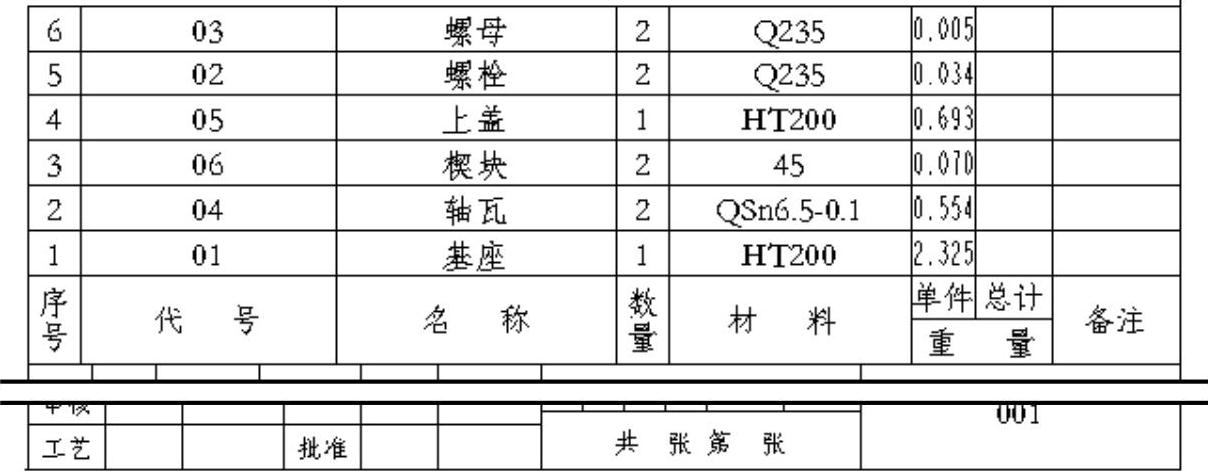

图8.4.3 显示“无多重记录”的明细表



按照装配顺序显示零件模型，且在重复区域中同一模型只显示一次。如果在该重复区域中输入了参数&rpt.qty，则系统会自动计算出相同零件的总数，并填入表格内。显示“无多重/级”的明细表如图8.4.4所示。



搜索零件的级，将组件记录也显示在明细栏表当中。在实际应用中该命令可与、和三种命令组合使用。例如命令和命令组合使用时，得到的明细表如图8.4.5所示。



只显示最高一层的零件或部件，各部件所属的组件不被列出。与命令相同，在实际应用中该命令也可以与、以及三种命令组合使用。这里不再举例说明，读者可以自己动手尝试一下。



系统提示设置重复区域的最小重复数，系统默认最小值为“1”。当在明细栏中设置多个重复区域时，每个重复区域会至少占用一行。如果某个重复区域中没有记录且最小重复数值设为“0”时，则这个重复区域会自动消失。

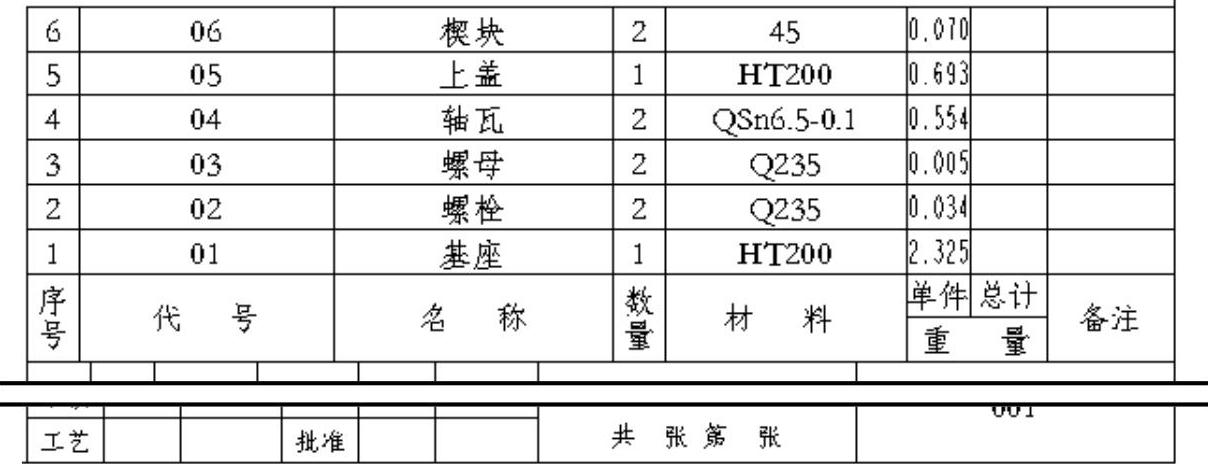

图8.4.4 显示“无多重/级”的明细表

图8.4.5 显示“递归”明细表
