在模板中创建实体零件的方法与技巧

在模板中创建实体零件模型是为后面创建装配体做好准备,是成功创建BOM表的一个重要前提。设置好零件模型参数是在模板中创建实体零件的关键所在。

下面以实体零件模板SOLID_PART.PRT为例,说明在模板中创建实体零件的一般操作步骤。

Stage1.新建一个实体零件

Step1.将工作目录设置至D:\creo3.7\work\ch08.02.01。

Step2.选择下拉菜单978-7-111-47152-3-Chapter08-116.jpg978-7-111-47152-3-Chapter08-117.jpg978-7-111-47152-3-Chapter08-118.jpg命令,系统弹出“新建”对话框。

Step3.在978-7-111-47152-3-Chapter08-119.jpg区域中选中978-7-111-47152-3-Chapter08-120.jpg单选项,在978-7-111-47152-3-Chapter08-121.jpg区域中选中978-7-111-47152-3-Chapter08-122.jpg单选项,在978-7-111-47152-3-Chapter08-123.jpg文本框中输入文件名down_base_ok,取消选中978-7-111-47152-3-Chapter08-124.jpg复选框,单击978-7-111-47152-3-Chapter08-125.jpg按钮

Step4.在弹出的“新文件选项”对话框的978-7-111-47152-3-Chapter08-126.jpg区域中单击978-7-111-47152-3-Chapter08-127.jpg按钮,在弹出的“选取模板”对话框中选取在8.1.1节中创建的实体零件模板文件SOLID_PART.PRT,单击978-7-111-47152-3-Chapter08-128.jpg按钮,最后单击“新文件选项”对话框中的978-7-111-47152-3-Chapter08-129.jpg按钮,进入模型创建环境

Stage2.创建零件模型

在模板中创建零件模型有两种方式:直接创建零件模型和导入外部数据。在模板中直接创建模型的方法与通常创建模型的方法并无差异,这里不再赘述。在此主要介绍导入外部数据创建零件模型的一般操作步骤。

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter08-130.jpg选项卡中选择978-7-111-47152-3-Chapter08-131.jpg978-7-111-47152-3-Chapter08-132.jpg978-7-111-47152-3-Chapter08-133.jpg命令,在操控板中先单击978-7-111-47152-3-Chapter08-134.jpg按钮,在弹出的978-7-111-47152-3-Chapter08-135.jpg区域中选中978-7-111-47152-3-Chapter08-136.jpg复选框,然后单击978-7-111-47152-3-Chapter08-137.jpg按钮,在弹出的“打开”对话框中双击零件978-7-111-47152-3-Chapter08-138.jpg,系统弹出图8.2.1所示的“元件放置”对话框和零件模型的预览窗口。

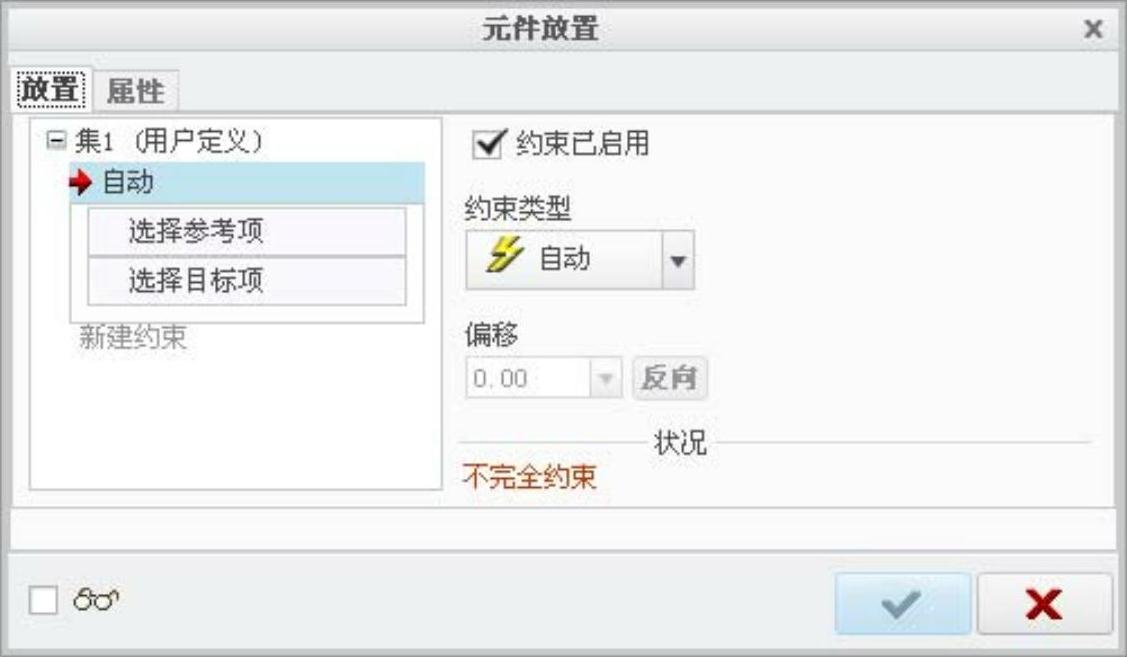

图8.2.1 “元件放置”对话框

Step2.在“元件放置”对话框978-7-111-47152-3-Chapter08-140.jpg选项卡的978-7-111-47152-3-Chapter08-141.jpg下拉列表中选择978-7-111-47152-3-Chapter08-142.jpg选项,单击978-7-111-47152-3-Chapter08-143.jpg按钮后,单击操控板中的“切换继承”按钮978-7-111-47152-3-Chapter08-144.jpg

Step3.单击操控板中的978-7-111-47152-3-Chapter08-145.jpg按钮,实体零件模型导入模板当中。(www.daowen.com)

Step4.单击978-7-111-47152-3-Chapter08-146.jpg按钮再生模型。

Stage3.填入零件参数信息

在创建通用模板时没有填入零件的具体信息,如零件名称、图号以及设计者名称等。不同的零件实体,其参数名称也各不相同。因此完成创建零件模型之后应填写好零件的参数信息。

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter08-147.jpg选项卡中单击“参数”按钮978-7-111-47152-3-Chapter08-148.jpg,系统弹出“参数”对话框。

Step2.单击选取CNAME的978-7-111-47152-3-Chapter08-149.jpg文本框,输入参数值(即零件名称)“基座”,按回车键确定。

Step3.读者可以根据自己的情况添加其他参数。操作步骤参照Step2,在DRAWINGNO(图号)、DESIGNER(设计)、DRAFTER(制图)或AUDITER(审核)的978-7-111-47152-3-Chapter08-150.jpg文本框中添加所对应的参数,填写完毕后单击978-7-111-47152-3-Chapter08-151.jpg按钮(本例中未添加这些参数)。

Stage4.更新零件质量

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter08-152.jpg选项卡中选择978-7-111-47152-3-Chapter08-153.jpg978-7-111-47152-3-Chapter08-154.jpg978-7-111-47152-3-Chapter08-155.jpg命令,在弹出的“质量属性”对话框中单击978-7-111-47152-3-Chapter08-156.jpg按钮,计算质量并预览结果,完成计算后单击978-7-111-47152-3-Chapter08-157.jpg按钮。

Step2.单击978-7-111-47152-3-Chapter08-158.jpg按钮再生模型,此时系统便自动将计算的质量值赋给变量CMASS(可通过打开“参数”对话框查看,结果如图8.2.2所示)。

Stage5.保存文件

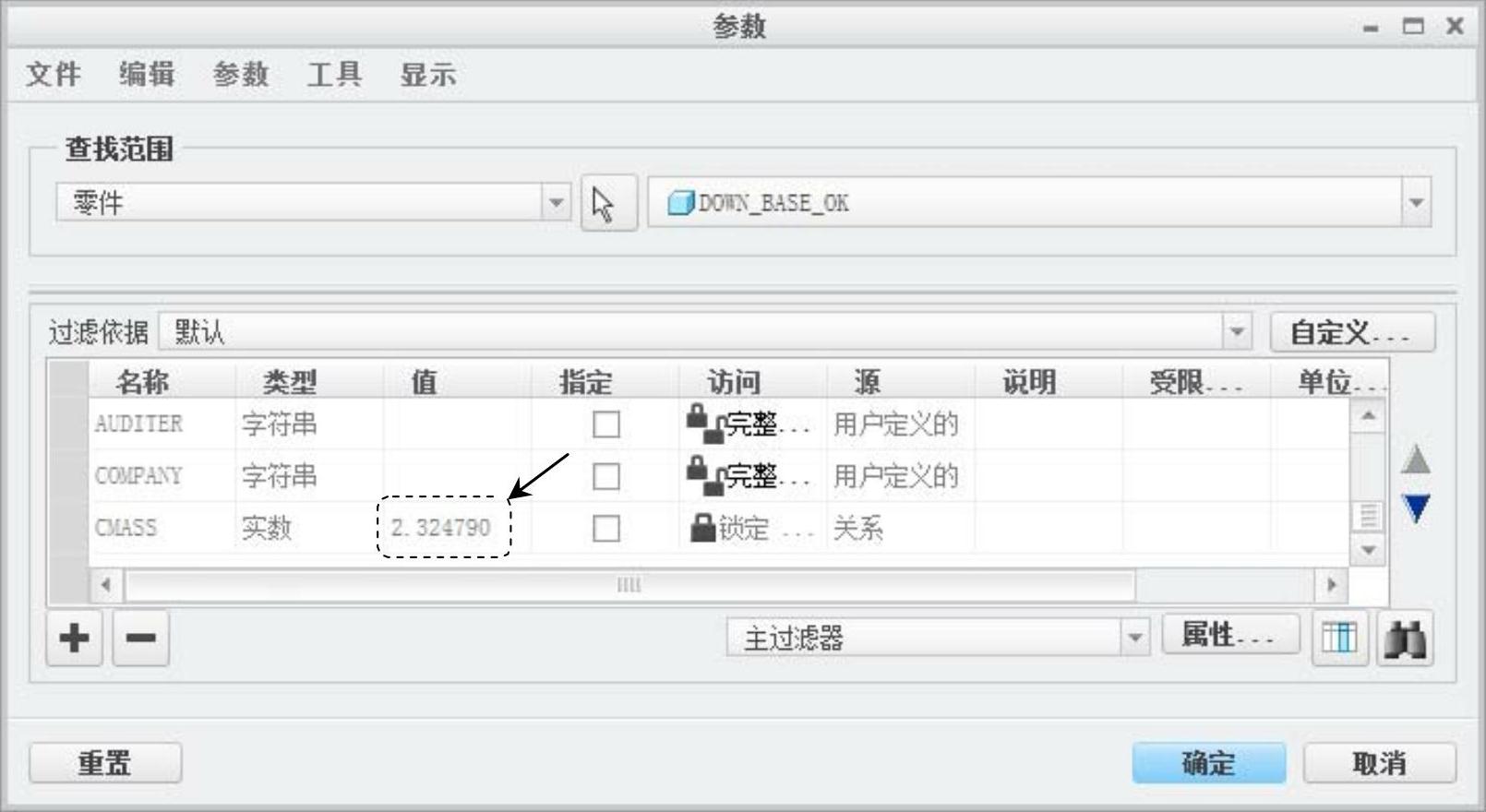

图8.2.2 “参数“对话框
