装配体模板实际上是一个包含标准要素的装配体模型，装配模型的模板包括如下标准要素。

三个基准面：分别为ASM-FRONT、ASM-TOP、ASM-RIGHT。

定义多个视图，如FRONT、BACK、TOP、BOTTOM、LEFT、RIGHT、DEFAULT等。

定义多个参数，如

CNAME──装配体名称。

CMASS──装配体质量。

DRAWINGNO──图号。

DESIGNER──设计者。

DRAFTER──绘图。

AUDITER──审核。

COMPANY──设计单位。

下面介绍创建装配体模板的详细操作步骤。

Step1.新建一个名为ASM_TEMPLATE的装配体模板。

（1）选择下拉菜单命令。

（2）系统弹出“新建”对话框。在该对话框区域中选中单选项，在区域中选中单选项，在文本框中输入文件名“ASM_TEMPLATE”，取消选中复选框，单击按钮。

（3）系统弹出“新文件选项”对话框。选取PTC提供的模板，单击按钮。

说明：由于选取了PTC提供的模板，而该模板已为用户创建了三个基准平面（名称分别为ASM-FRONT、ASM-TOP、ASM-RIGHT）和多个视图方向（FRONT、BACK、TOP、BOTTOM、LEFT、RIGHT、DEFAULT），所以用户无需再设置它们。

Step2.定义参数。

参照前面零件模板的参数定义的操作方法，定义装配模板中的参数CNAME、CMASS、DRAWINGNO、DESIGNER、DRAFTER、AUDITER、COMPANY。

Step3.将装配件的质量赋给变量CMASS。

（1）在程序中添加语句。(www.daowen.com)

①在功能选项卡区域的选项卡中选择命令，系统弹出菜单。

②在该菜单中选择命令，系统弹出零件程序记事本，在程序中的语句“MASSPROP”和“END MASSPROP”之间加入语句“ASSEMBLY ASM_TEMPLATE”，然后将修改后的程序保存，并退出记事本。

③系统弹出“确认”对话框，单击按钮。选择中的命令退出。

（2）创建零件特征。

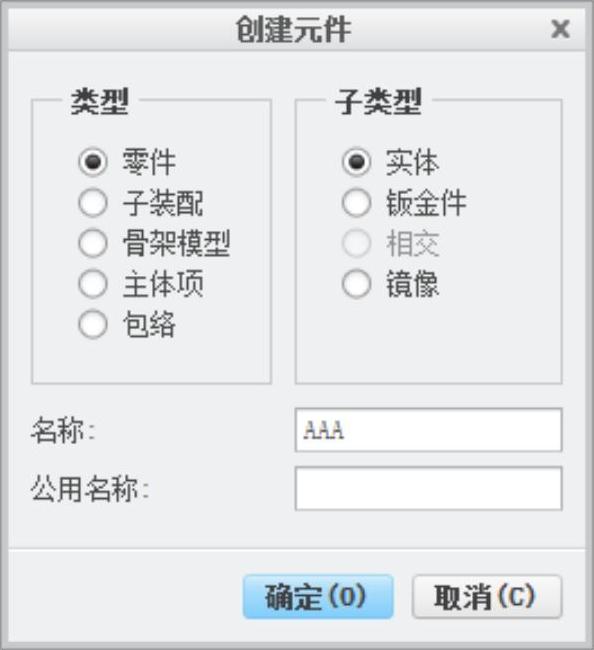

①在功能选项卡区域的选项卡中单击“创建”按钮，系统弹出图8.1.8所示的“创建元件”对话框。

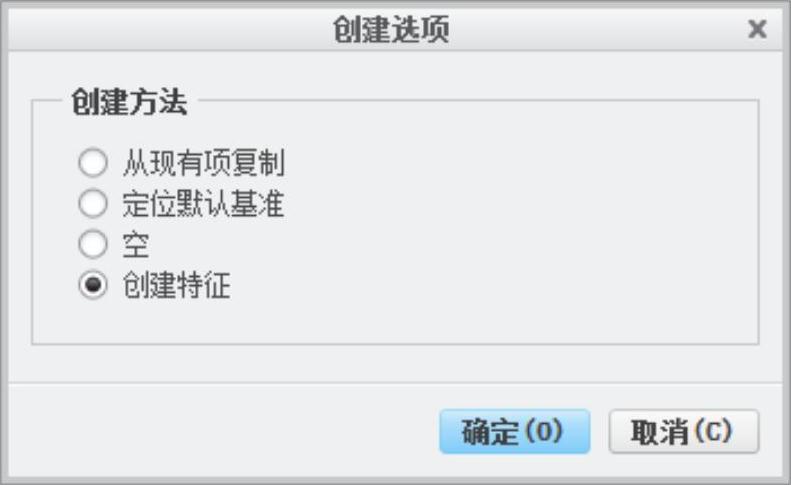

②在对话框区域中选中单选项，在区域中选中单选项，在文本框中输入任意一个零件名，如AAA，然后单击该对话框中的按钮，系统弹出图8.1.9所示的“创建选项”对话框。

③在区域中选中单选项，然后单击按钮。

图8.1.8 “元件创建”对话框

图8.1.9 “创建选项”对话框

（3）计算质量。在功能选项卡区域的选项卡中选择命令，在弹出的“质量属性”对话框中单击按钮，计算质量并预览结果，完成计算后单击按钮。

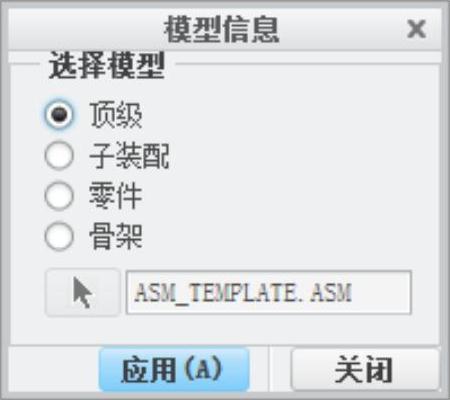

（4）再生模型。在功能选项卡区域的选项卡中单击“模型信息”按钮，系统弹出图8.1.10所示的“模型信息”对话框，选中单选项，单击对话框中的按钮，窗口切换到浏览器界面，显示再生后的结果。

图8.1.10 “模型信息”对话框

（5）删除零件。将窗口切换到绘图界面后，在模型树中右击，在弹出的快捷菜单中选择命令，此时零件“AAA”自动被删除。

（6）创建关系。在功能选项卡区域的选项卡中单击“关系”按钮，系统弹出“关系”对话框。在编辑区中输入关系式：CMASS=MP_MASS（""），单击按钮，单击按钮再生模型。

Step4.保存该模板文件。

说明：如果用自定义的装配体模板“ASM_TEMPLATE.ASM”创建装配体模型时，装配体中的各零件所使用的模板必须是在8.1.1节中创建的零件模板“SOLID_PART.PRT”，这样，在装配体中添加明细表等操作时，零件的参数才能与其相关联。
