孔表是一个归纳孔特征相关信息的表格，它主要包括如下信息：孔、基准点和基准轴在坐标系X、Y方向的位置（对于基准点还包括Z方向的位置），孔的直径以及其他用户定义的参数。

孔表搜索孔的X坐标和Y坐标的位置，因此在创建孔表之前应确定孔的位置在X-Y平面上，否则就必须创建一个位于X-Y平面的坐标系。下面介绍如何在工程图中创建一个孔表。

Step1.将工作目录设置至D:\creo3.7\work\ch07.02，打开工程图文件hole_draw_1。

Step2.在功能选项卡区域的选项卡中单击“孔表”按钮，系统弹出图7.2.1所示的“孔表”对话框。

Step3.添加一个“孔深”参数。

（1）在区域选中选项，在区域的后的文本框中将小数位数设为3，其他参数接受系统默认设置值，如图7.2.1所示。

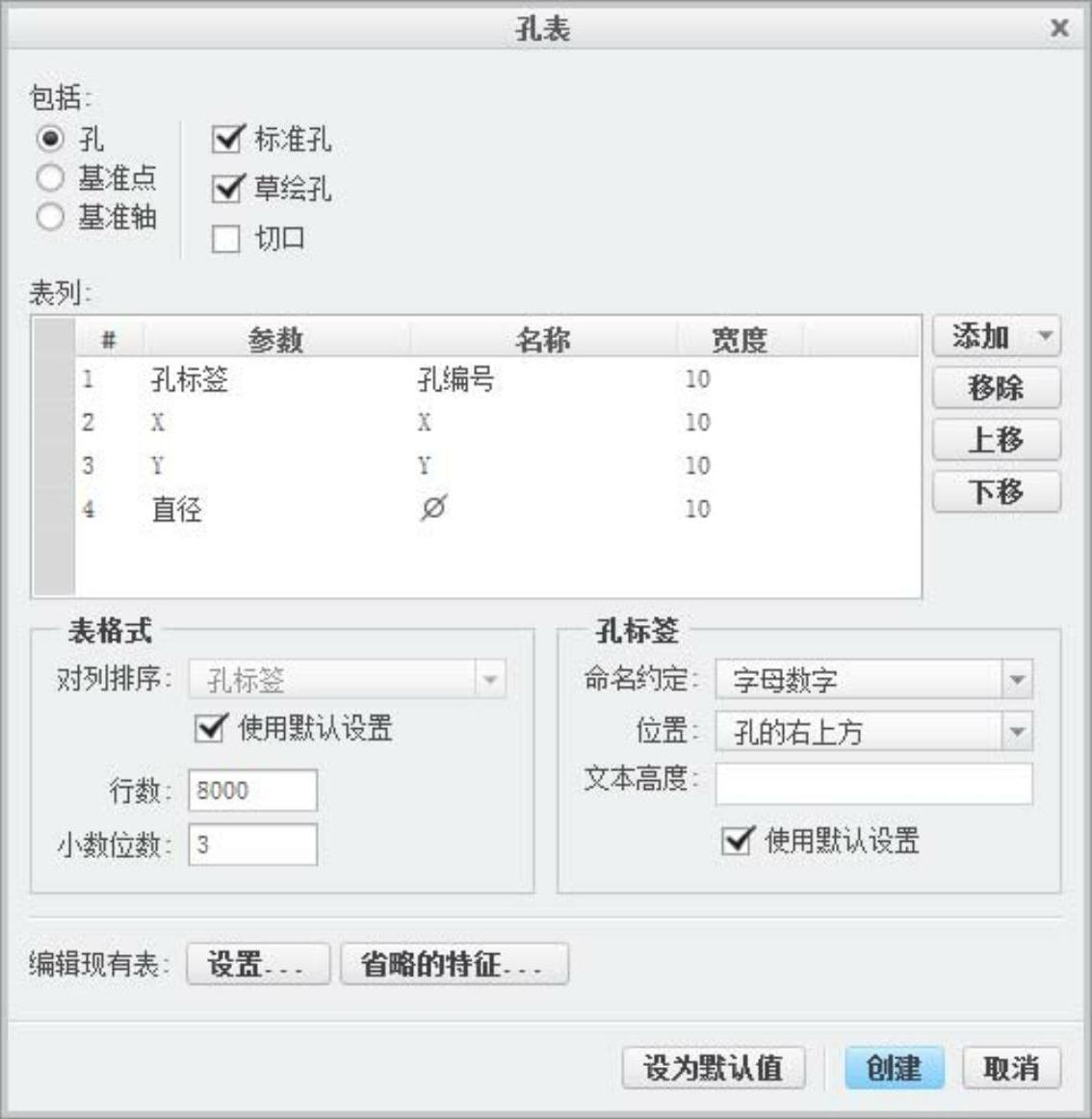

图7.2.1 “孔表”对话框

（2）单击“孔表”对话框右部的按钮，再依次选择选项，在区域的新增文本框中输入“孔深”（图7.2.2），按回车键结束。

图7.2.2 添加“孔深”参数(www.daowen.com)

Step4.在“孔表“对话框中单击按钮，在系统的提示下选择图7.2.3所示的基准坐标系。

注意：此时应单击“坐标系开/关”按钮。

Step5.系统提示，在空白处单击选取表格放置位置。调整文本样式，最后得到满意的结果，孔表绘制结果如图7.2.4所示。

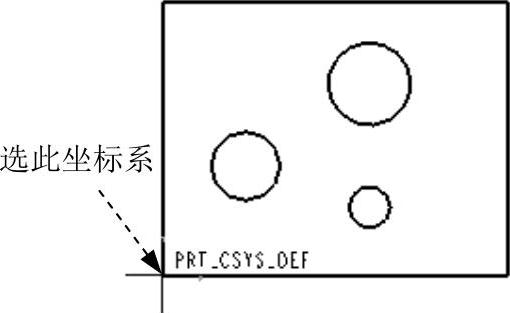

图7.2.3 选取基准坐标系

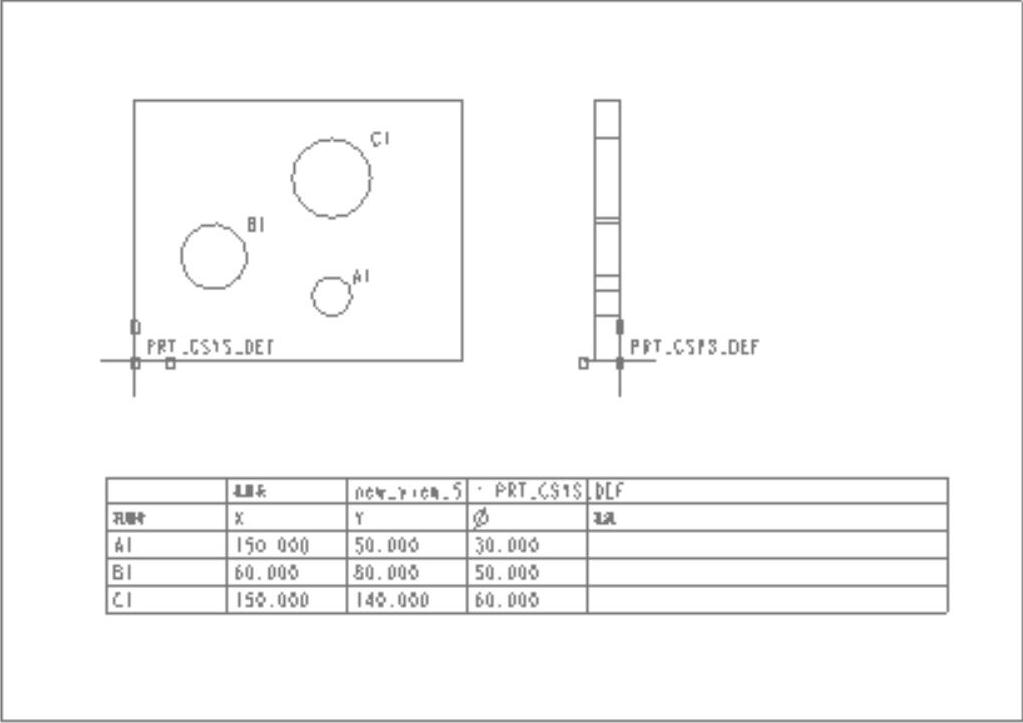

图7.2.4 在工程图中插入孔表

说明：

孔表只会搜索使用“孔”命令创建的特征。

在默认情况下，孔表只会提取孔的X、Y坐标和直径的大小。
