「教程」如何创建零件族

在一张零件族表中,包括零件目录、特征参数、用户定义参数和其他信息等,这些信息都需在实体零件模型中对其进行定义,因此,在创建族表之前,必须存在一个已创建好族的零件,且每个实例零件包含的信息都验证无误。下面说明创建族零件的一般操作步骤。

读者可将工作目录设置至D:\creo3.7\work\ch07.01.01,打开零件模型bolt_1.prt文件进行操作练习。

1.创建族表结构

在创建族表结构之前应确定类属零件在实例中变化的尺寸、参数或特征。

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter07-1.jpg选项卡中单击“族表”按钮978-7-111-47152-3-Chapter07-2.jpg,系统弹出图7.1.1所示的“族表BOLT_1”(族表定义)对话框(一);如果模型中不包括任何已经定义的族表,则在族表定义对话框中将会出现图7.1.1所示的提示信息(系统提示定义族表的行和列,每一行用来定义一个实例,每一列用来描述模型中的尺寸、参数或特征)。

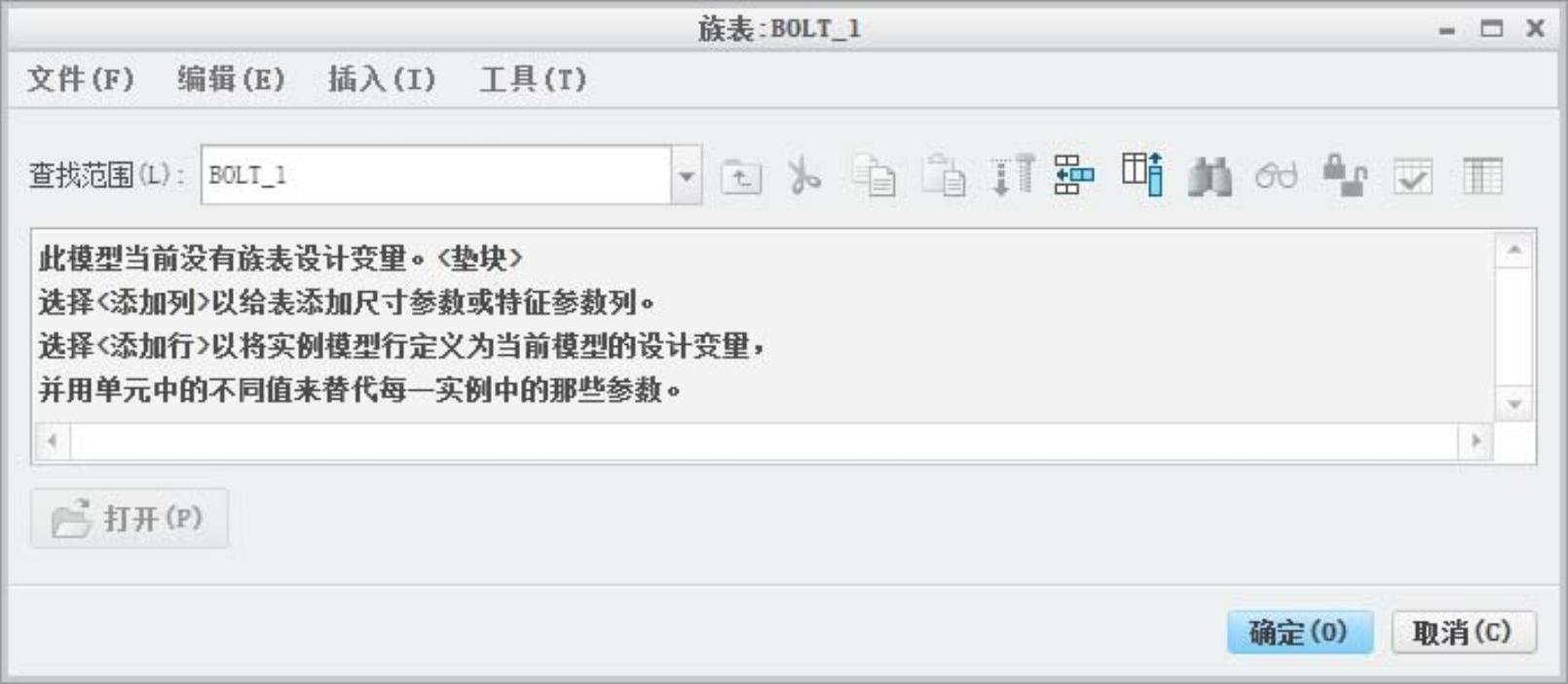

图7.1.1 “族表BOLT_1”对话框(一)

Step2.单击对话框中的“在选定行处插入新的实例”按钮978-7-111-47152-3-Chapter07-4.jpg添加实例,如图7.1.2所示,单击各实例名可对其重命名

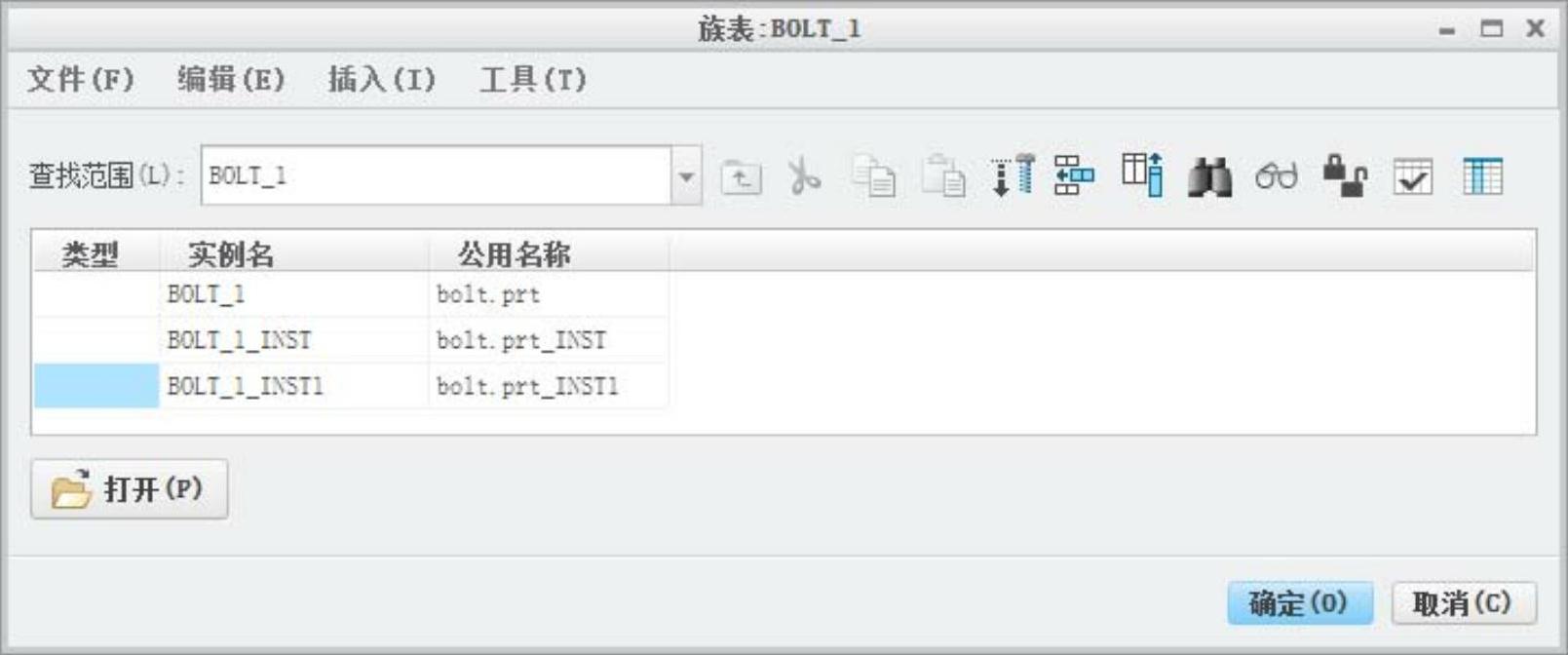

图7.1.2 添加实例

Step3.单击对话框中的“添加/删除表列”按钮978-7-111-47152-3-Chapter07-6.jpg,添加模型各尺寸变量、参数或特征,系统弹出“族项,类属模型:BOLT_1”对话框,如图7.1.3所示。

Step4.在978-7-111-47152-3-Chapter07-7.jpg区域中选中978-7-111-47152-3-Chapter07-8.jpg单选项,在模型上单击模型特征以显示所需尺寸,如图7.1.4所示,单击选取图7.1.4所示的两个尺寸,此时对话框如图7.1.3所示。

注意:进行此步操作时应保证978-7-111-47152-3-Chapter07-9.jpg按钮处于按下状态。

Step5.单击978-7-111-47152-3-Chapter07-10.jpg按钮回到“族表BOLT_1”对话框,各实例零件的尺寸项已存在于族表当中,依次单击各单元格,输入图7.1.5所示的实例零件尺寸。

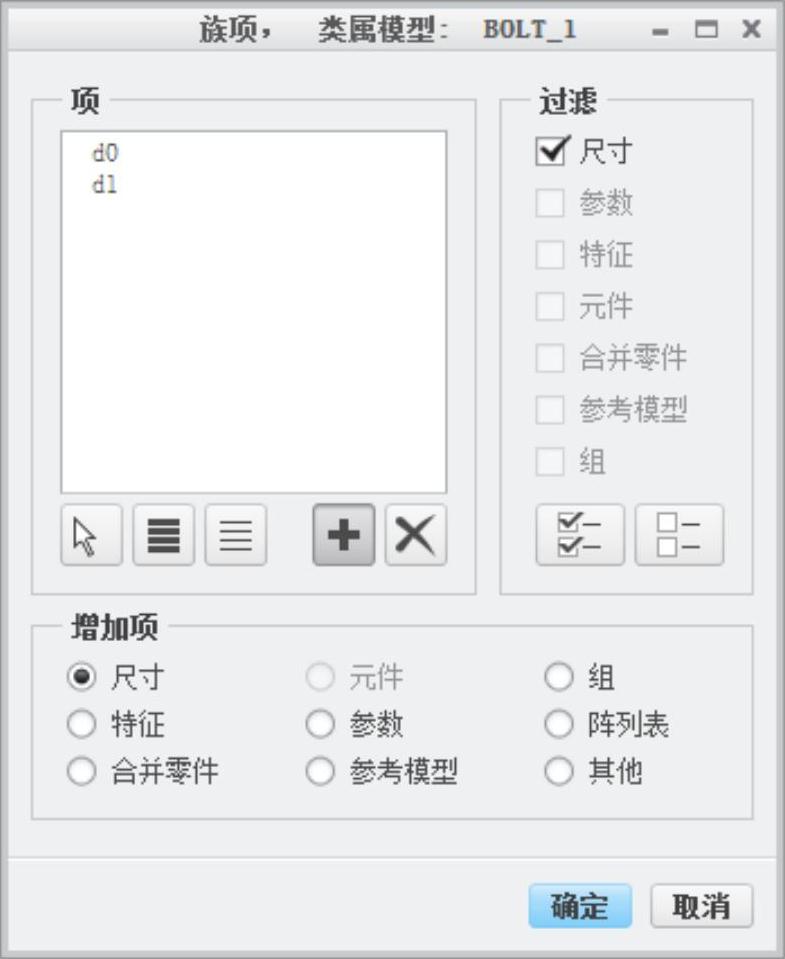

图7.1.3 “族项,类属模型:BOLT_1”对话框

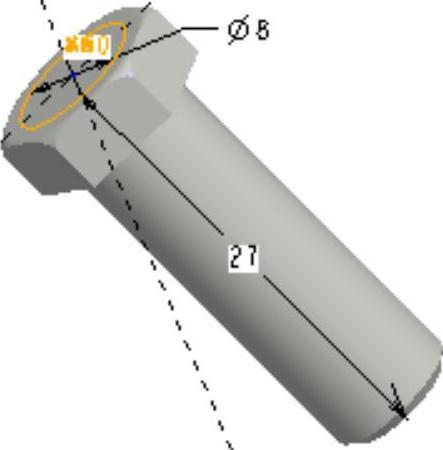

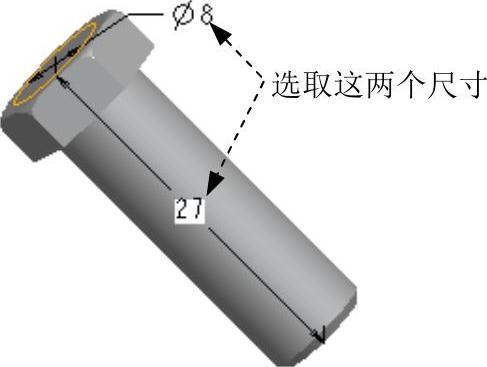

图7.1.4 选取尺寸

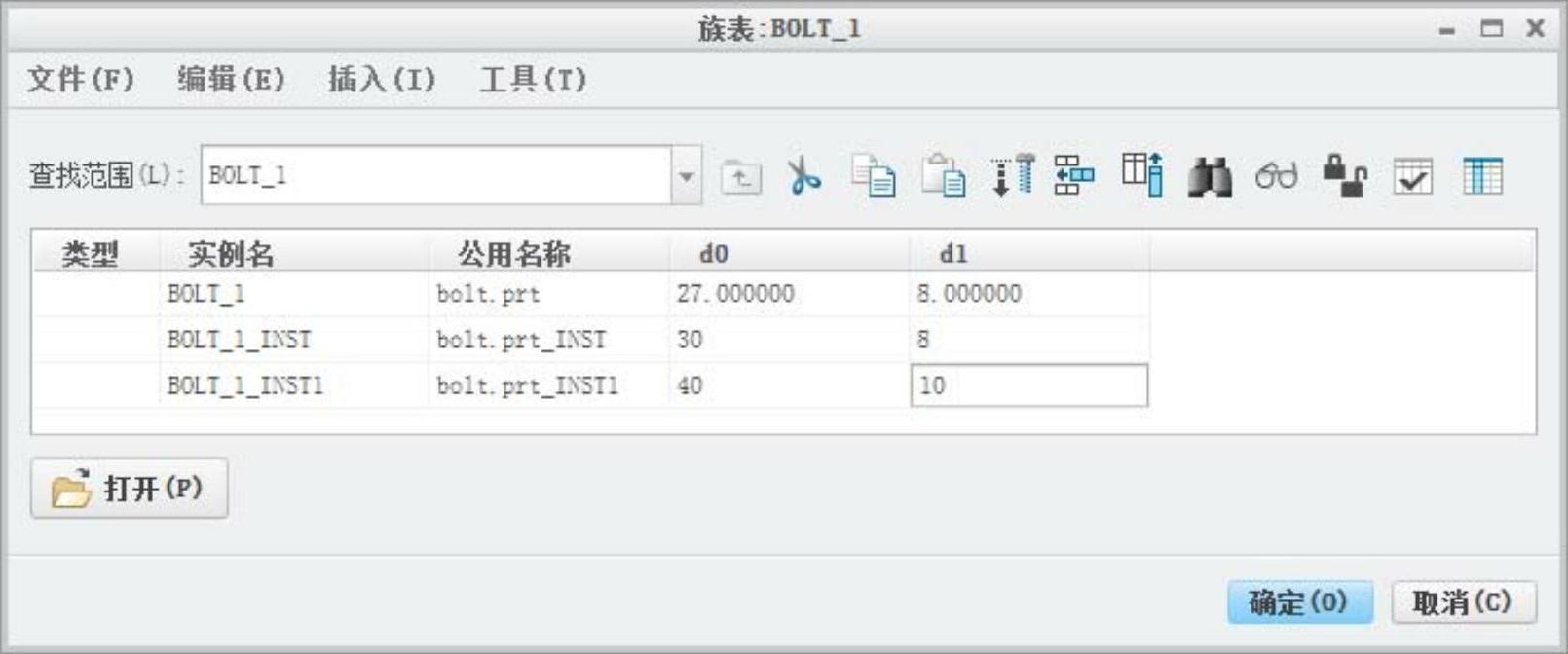

图7.1.5 创建零件族表尺寸

Step6.单击定义族表对话框中的“添加/删除表列”按钮978-7-111-47152-3-Chapter07-14.jpg,系统弹出“族项,类属模型:BOLT_1”对话框。在978-7-111-47152-3-Chapter07-15.jpg区域中选中978-7-111-47152-3-Chapter07-16.jpg单选项,在弹出的图7.1.6所示的978-7-111-47152-3-Chapter07-17.jpg菜单中选择978-7-111-47152-3-Chapter07-18.jpg命令,在模型树中选取“修饰”特征978-7-111-47152-3-Chapter07-19.jpg(或者在图形区中直接选取)。

Step7.在978-7-111-47152-3-Chapter07-20.jpg菜单中选择978-7-111-47152-3-Chapter07-21.jpg命令,在“族项,类属模型:BOLT_1”对话框中单击978-7-111-47152-3-Chapter07-22.jpg按钮,“修饰”特征已存在于族表的实例当中,输入实例零件的修饰状态(用Y或N来表示特征的有或无),结果如图7.1.7所示。

Step8.单击978-7-111-47152-3-Chapter07-23.jpg按钮,关闭对话框。

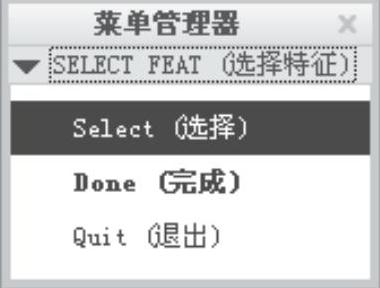

图7.1.6 “选择特征”菜单(www.daowen.com)

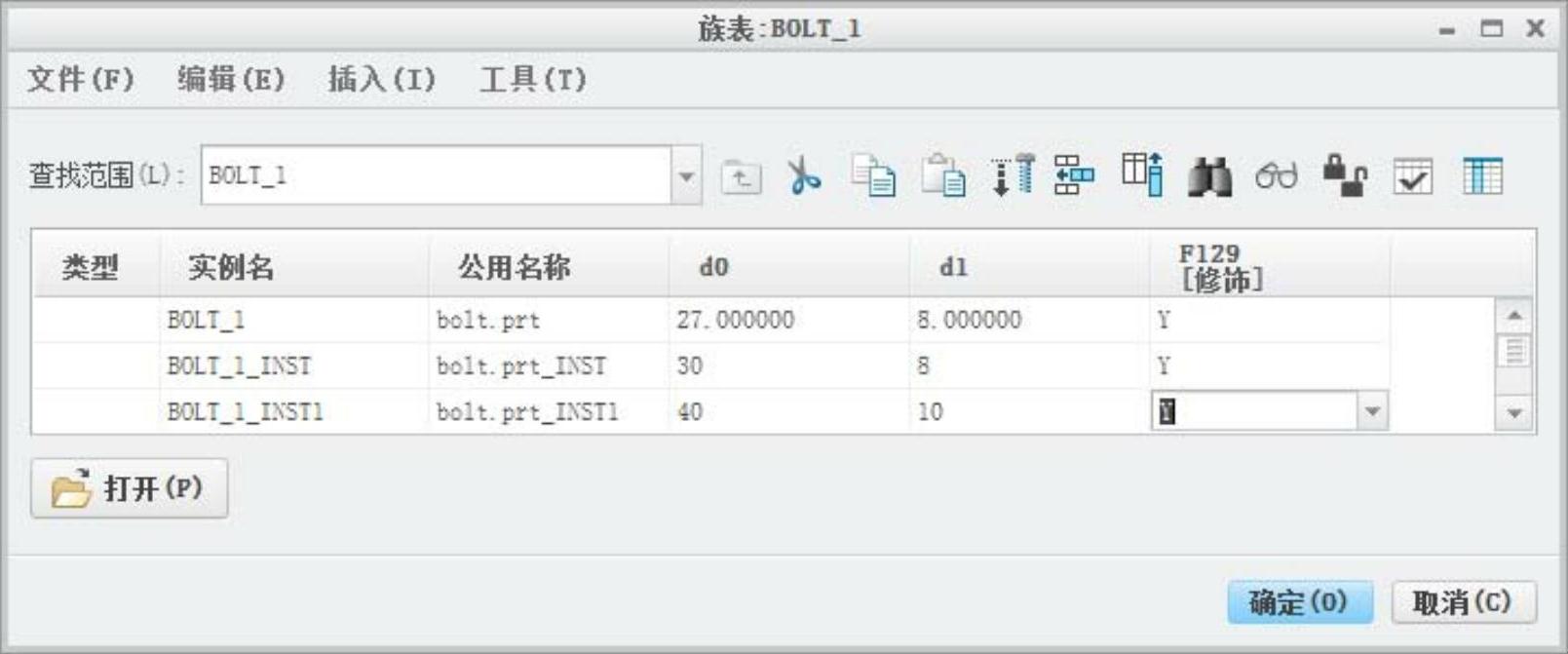

图7.1.7 创建零件族表特征

2.编辑表头

系统自动生成的零件族表表头全部采用默认名称,为阅读表格带来不便。为了清晰地描述零件的尺寸或特征,应当对族表表头进行适当的修改。

Stage1.编辑尺寸表头

Step1.双击零件模型,出现零件族表中所定义的尺寸变量,如图7.1.8所示;选取尺寸“27”,右击,在弹出的快捷菜单中选择978-7-111-47152-3-Chapter07-26.jpg命令,系统弹出“尺寸属性”对话框。


图7.1.8 零件尺寸

Step2.在“尺寸属性”对话框中,打开978-7-111-47152-3-Chapter07-28.jpg选项卡,在978-7-111-47152-3-Chapter07-29.jpg文本框中输入文字“螺栓长度”,如图7.1.9所示,单击978-7-111-47152-3-Chapter07-30.jpg按钮。

Step3.参照前面的操作步骤,把尺寸Ø8的名称由d1改为基准直径。


图7.1.9 “尺寸属性”对话框

Stage2.编辑特征表头

Step1.在零件模型树中选取“修饰”特征978-7-111-47152-3-Chapter07-32.jpg,然后右击,在弹出的快捷菜单中选择978-7-111-47152-3-Chapter07-33.jpg命令,输入新特征名称“螺纹特征”并按回车键

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter07-34.jpg选项卡中单击“族表”按钮978-7-111-47152-3-Chapter07-35.jpg,“族表BOLT_1”对话框如图7.1.10所示。

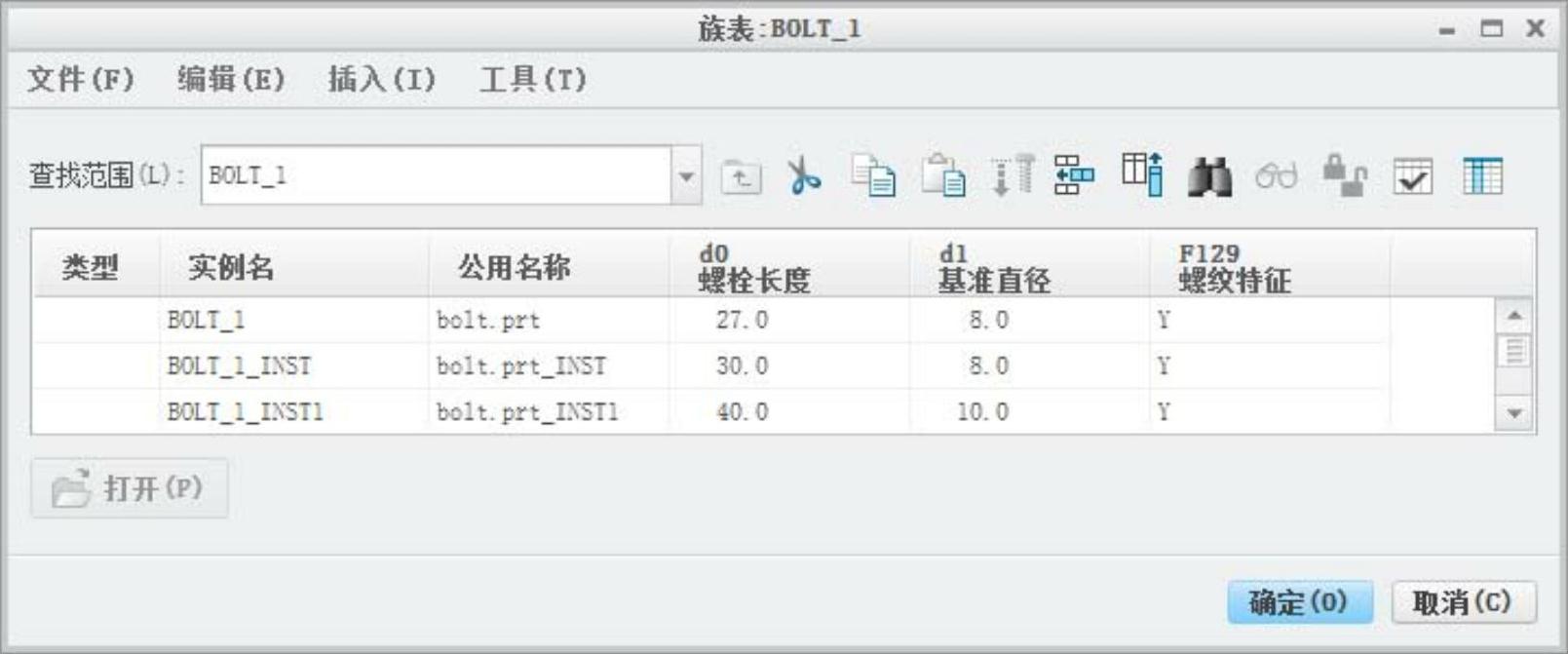

图7.1.10 “族表BOLT_1”对话框(二)

3.实例校验

Step1.在“族表“对话框中选择下拉菜单978-7-111-47152-3-Chapter07-37.jpg978-7-111-47152-3-Chapter07-38.jpg978-7-111-47152-3-Chapter07-39.jpg命令,系统弹出图7.1.11a所示的“族树”对话框。

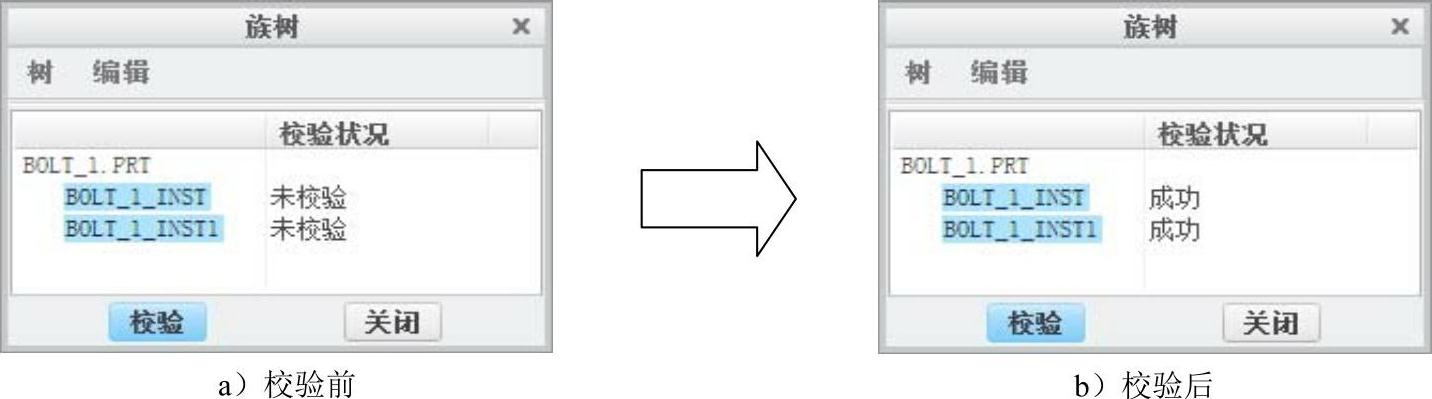

图7.1.11 实例校验

Step2.单击978-7-111-47152-3-Chapter07-41.jpg按钮,结果如图7.1.11b所示;如果实例校验不成功,则需修改模型或调整参数,直到校验成功为止,单击978-7-111-47152-3-Chapter07-42.jpg按钮,完成校验。

Step3.在“族表BOLT_1”对话框中单击978-7-111-47152-3-Chapter07-43.jpg按钮,完成零件族表的创建。
