调用格式文件:6.6.4实用技巧

绘图格式文件的调用方法通常有三种。下面以文件hole_format_3为例说明格式文件调用的一般操作方法。

读者可将工作目录设置至D:\creo3.7\work\ch06.06,打开工程图文件hole_format_3.drw进行操作练习。

方法一:使用菜单命令

Step1.切换到页面“4”,在功能选项卡区域的978-7-111-47152-3-Chapter06-281.jpg选项卡中单击“页面设置”按钮978-7-111-47152-3-Chapter06-282.jpg。系统弹出图6.6.5所示的“页面设置”对话框。

Step2.在978-7-111-47152-3-Chapter06-283.jpg栏中的下拉列表中选择978-7-111-47152-3-Chapter06-284.jpg选项,系统弹出“打开”对话框。

Step3.选择工作目录D:\creo3.7\work\ch06.06下的2ddraw_format_4.frm格式文件,单击978-7-111-47152-3-Chapter06-285.jpg按钮。在“页面设置”对话框中选中978-7-111-47152-3-Chapter06-286.jpg复选框,单击978-7-111-47152-3-Chapter06-287.jpg按钮,由于2ddraw_format_4.frm格式文件中含有关联参数,而零件中未设置与之对应的参数,系统会弹出978-7-111-47152-3-Chapter06-288.jpg菜单,选择978-7-111-47152-3-Chapter06-289.jpg命令,在图形区上方的提示框中单击978-7-111-47152-3-Chapter06-290.jpg按钮,然后再重复一次以上步骤,完成格式文件的调用。

方法二:使用图纸幅面标记命令

Step1.双击绘图区左下角的图纸幅面标记“尺寸:A4”,系统弹出图6.6.5所示的“页面设置”对话框。

Step2.操作方法同方法一的Step2和Step3。(www.daowen.com)

方法三:使用快捷菜单命令

Step1.在绘图窗口中的任意空白位置右击,在弹出的快捷菜单中选择978-7-111-47152-3-Chapter06-291.jpg命令,如图6.6.6所示,系统弹出“页面设置”对话框。

Step2.操作方法同方法一的Step2和Step3。

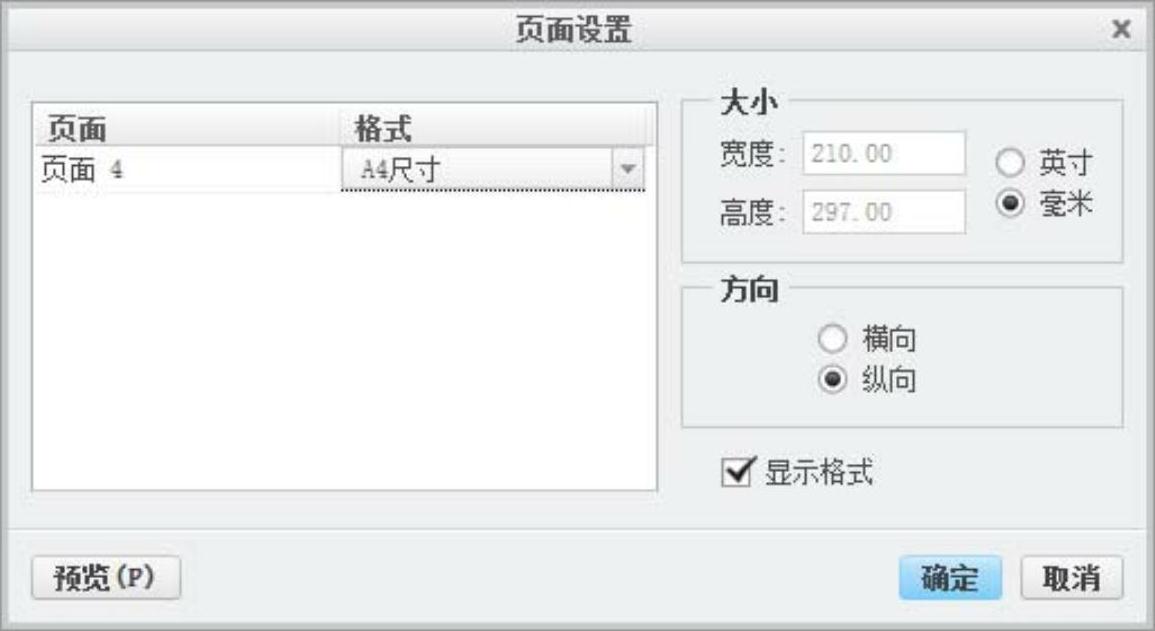

图6.6.5 “页面设置”对话框

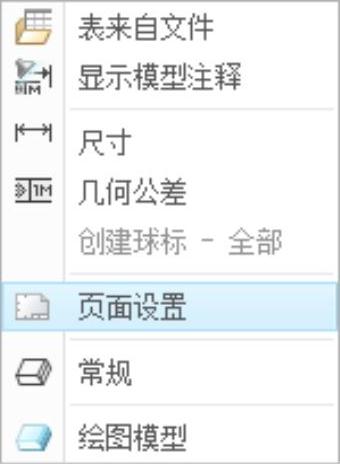

图6.6.6 快捷菜单
