标准表格一般可以在绘制工程图前设计好，需要使用时直接导入即可，这样可以节省不少绘图时间。但简单的表格通常也可以直接在工程图中创建。下面介绍如何在绘图文件中创建一个简单表格。

首先介绍创建表格的命令。在功能选项卡区域的选项卡中选择命令，系统弹出图6.2.1所示的“插入表”对话框。

注意：“定义表格参数”和“定义表格位置”是创建表格的两大要素。

1．定义表格参数

定义表格参数包括“表格方向”“表尺寸”“行参数”和“列参数”四个方面的内容，如图6.2.1所示。

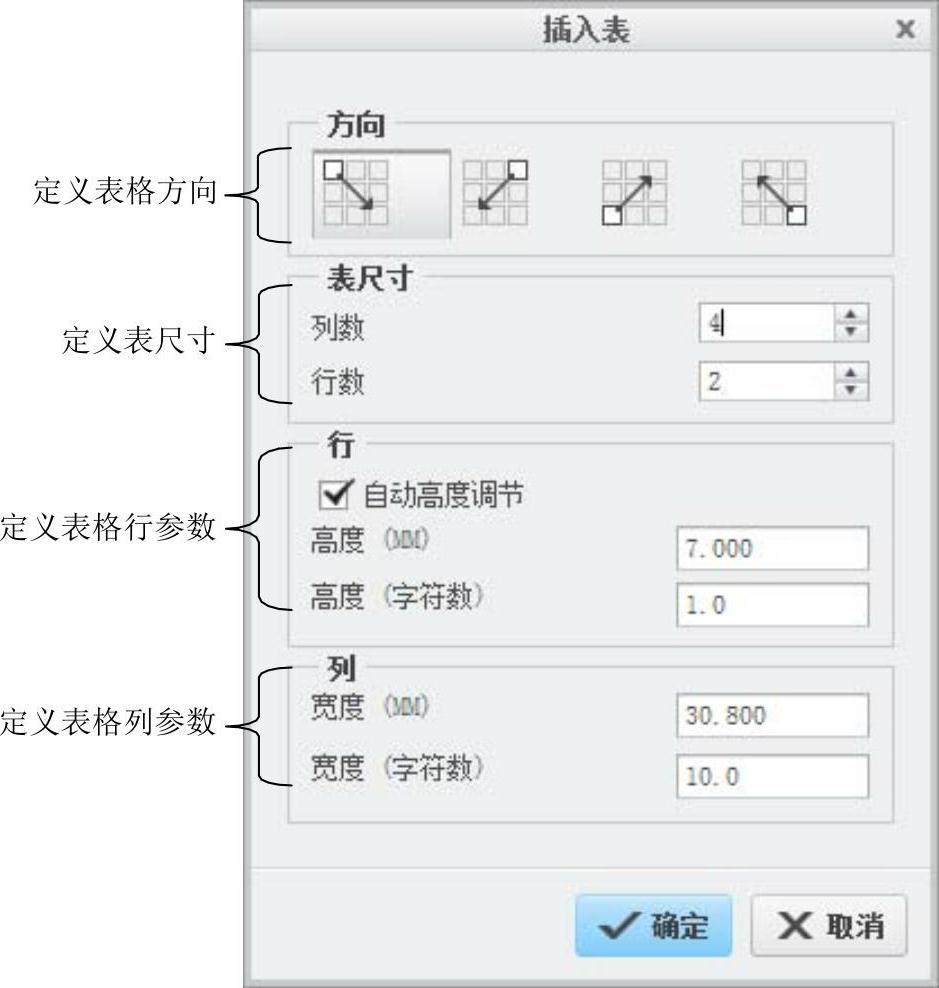

图6.2.1 “插入表”对话框

2．定义表格位置

表格参数定义完成以后，单击“插入表”对话框中的按钮，系统弹出图6.2.2所示的“选择点”对话框。

下面以一个例子介绍创建简单表格的一般操作过程。在绘图文件中创建图6.2.3所示的表格。(www.daowen.com)

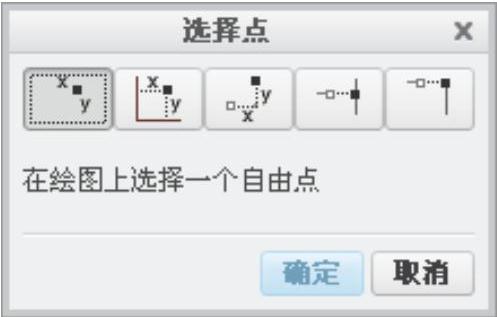

图6.2.2 “选择点”对话框

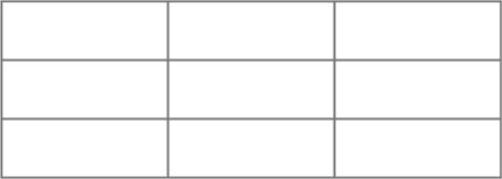

图6.2.3 创建表格

Step1.设置工作目录，新建绘图文件并命名为table_1，在功能选项卡区域的选项卡中选择命令，系统弹出“插入表”对话框。

Step2.定义表格方向。在对话框的区域中单击按钮，使表格生成方向向右下方生成。

Step3.定义表尺寸。在区域中的文本框中输入列数为3；在文本框中输入行数为3。

Step4.定义表行和列参数。在区域中选中复选框，在文本框中输入数值7，在文本框中输入数值1；在区域中的文本框中输入数值20，其他采用系统默认设置值。

Step5.在对话框中单击按钮，系统弹出“选择点”对话框，在图形区任意位置单击放置表格，完成表格的创建，结果如图6.2.3所示。
