图框一般分为留装订边和不留装订边两种格式，且必须依照国家标准使用粗实线绘制。本例在绘制工程图tool_disk_drw.drw时选用的是A3图纸，所以在此以A3图纸为例说明绘制图框的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch06.01。

Step2.在快速访问工具栏中单击按钮，打开工程图文件tool_disk_drw_01.drw。

Step3.在绘制图框前先将视图等元素移动到图纸幅面的合适位置，如图6.1.1所示。

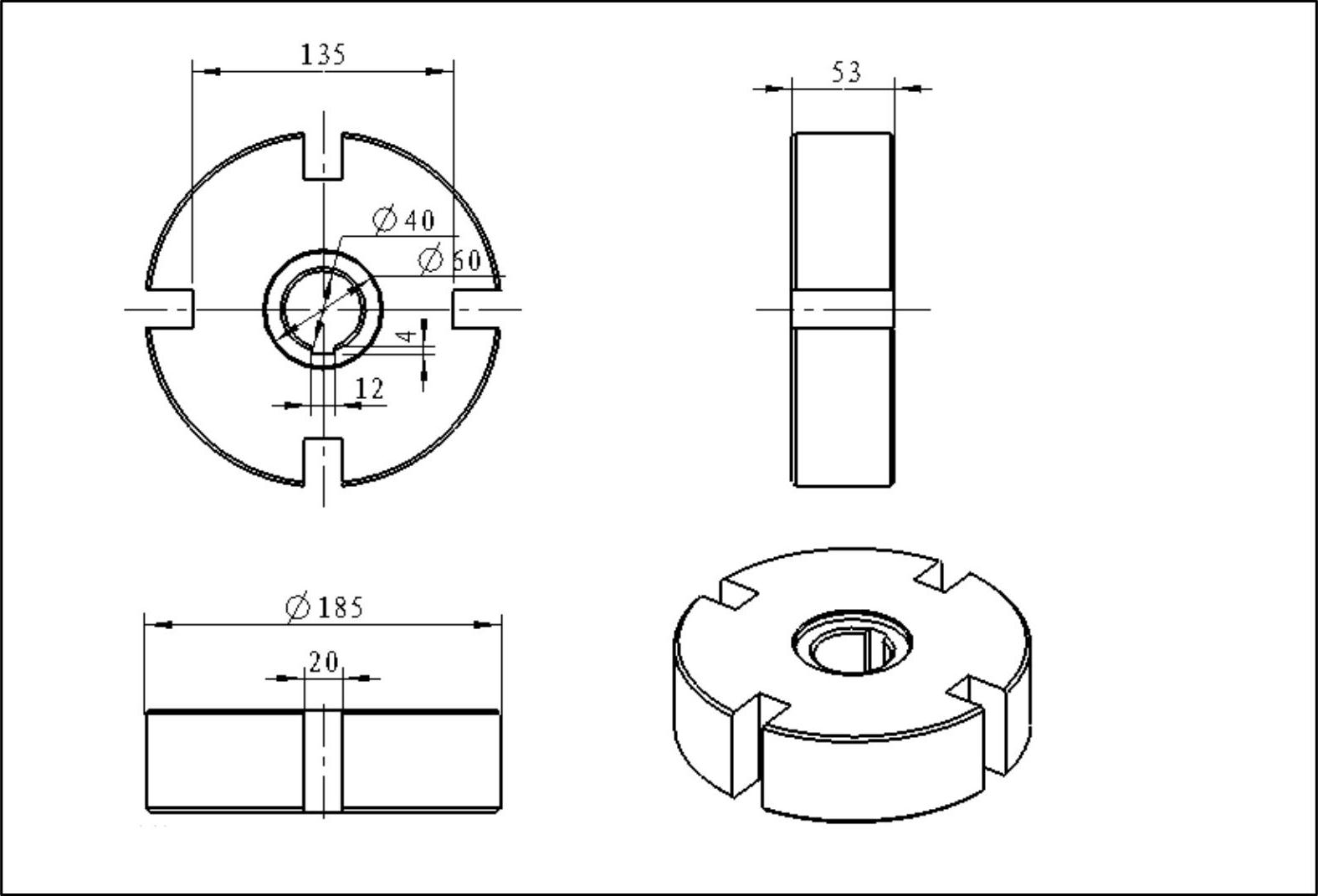

图6.1.1将视图中的各元素移动到合适位置

Step4.开始绘制图框线。在功能选项卡区域的选项卡中单击按钮绘制连续线，单击按钮，系统提示选取绘制直线的起点，此时在图面上的任一点右击，在弹出的图6.1.2所示的快捷菜单中选择命令，系统弹出“绝对坐标”对话框，如图6.1.3所示。在该对话框中输入X坐标值25，Y坐标值5，单击对话框的按钮。

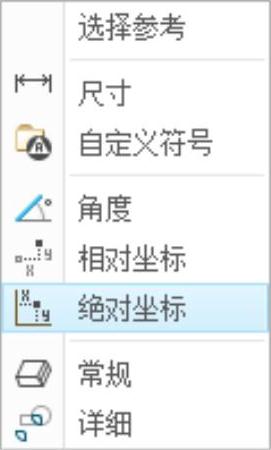

图6.1.2 快捷菜单

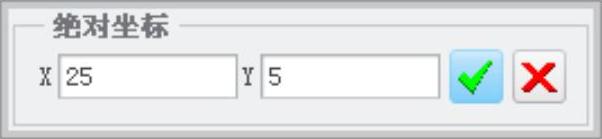

图6.1.3 “绝对坐标”对话框

Step5.系统提示输入第二点的坐标，继续在图面上的任一点右击，在弹出的快捷菜单中选择命令，系统弹出“绝对坐标”对话框，在其中输入X坐标值415，Y坐标值5，单击按钮。

Step6.系统提示输入第三点的坐标，并弹出“绝对坐标”对话框，在其中输入X坐标值415，Y坐标值292，单击按钮。

Step7.系统提示输入第四点的坐标，并弹出“绝对坐标”对话框，在其中输入X坐标值25，Y坐标值292，单击按钮。(www.daowen.com)

Step8.系统提示输入第五点的坐标，并弹出“绝对坐标”对话框，在其中输入X坐标值25，Y坐标值5，单击按钮。

Step9.系统提示输入第六点的坐标，此时无需再输入坐标值，双击鼠标中键结束直线的绘制，图框线条的绘制结果如图6.1.4所示。

Step10.接下来将图框线加粗。按住Ctrl键，逐一选取前面步骤所绘制的四条图框线，然后右击，在弹出的图6.1.5所示的快捷菜单中选择命令。

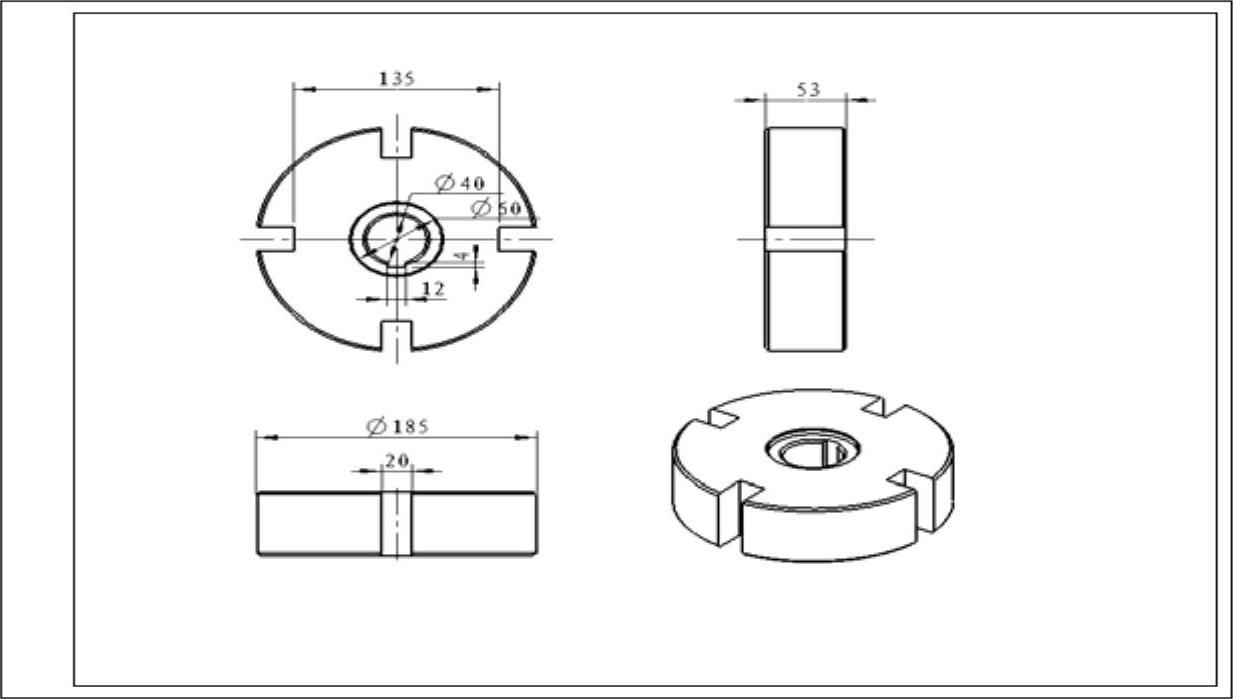

图6.1.4 装订图框的线条

Step11.系统弹出“修改线型”对话框，如图6.1.6所示。在文本框里输入数值1，单击按钮，单击按钮完成线体的修改，结果如图6.1.7所示。

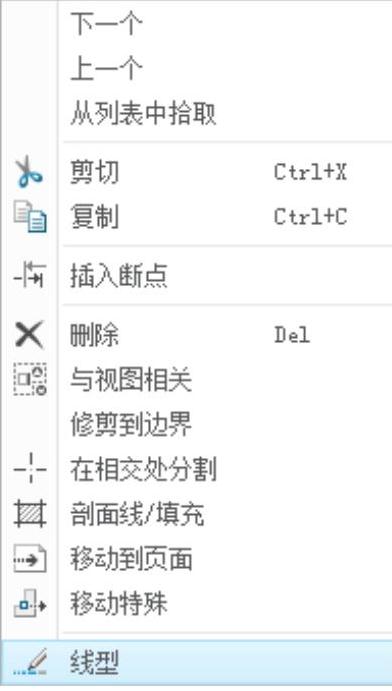

图6.1.5 快捷菜单

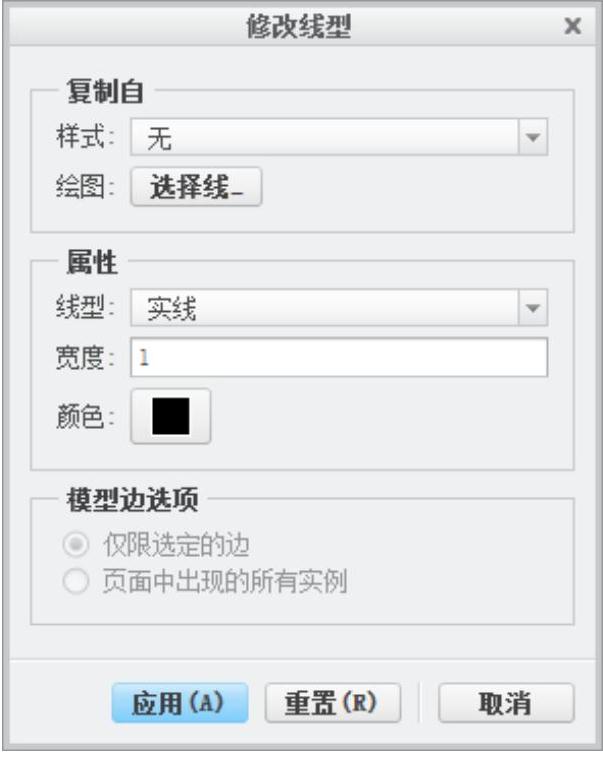

图6.1.6 “修改线型”对话框

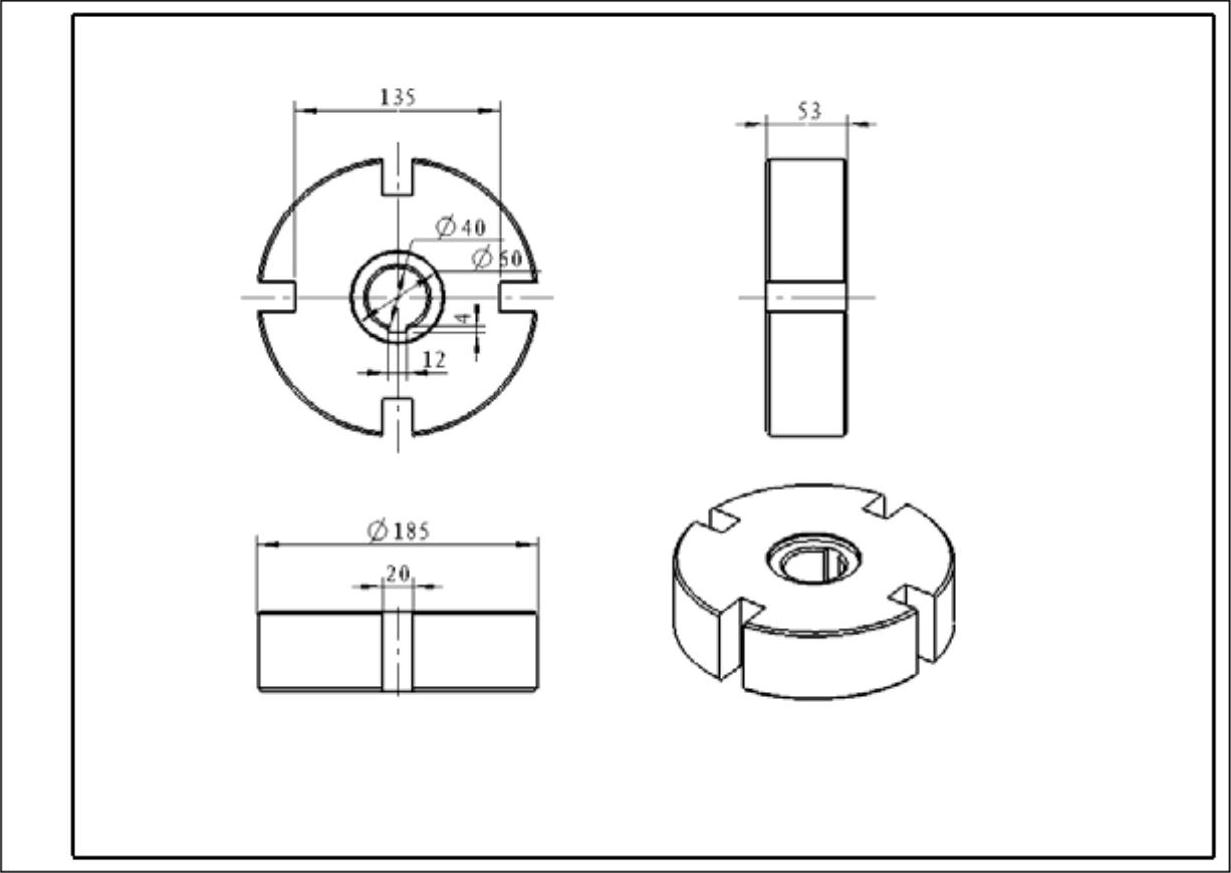

图6.1.7 加宽线体后的图框
