范例概述

本范例为对轴进行标注的综合范例，这里综合了尺寸、注解、基准、几何公差和表面粗糙度的标注及其编辑、修改等内容，在学习本范例的过程中读者应该注意对轴进行标注的要求及其特点。范例完成的效果图如图5.9.1所示。

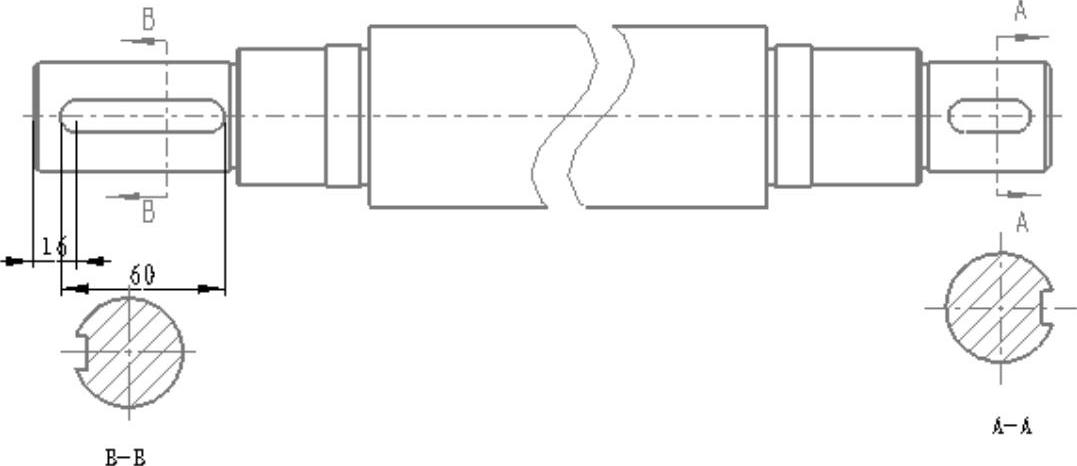

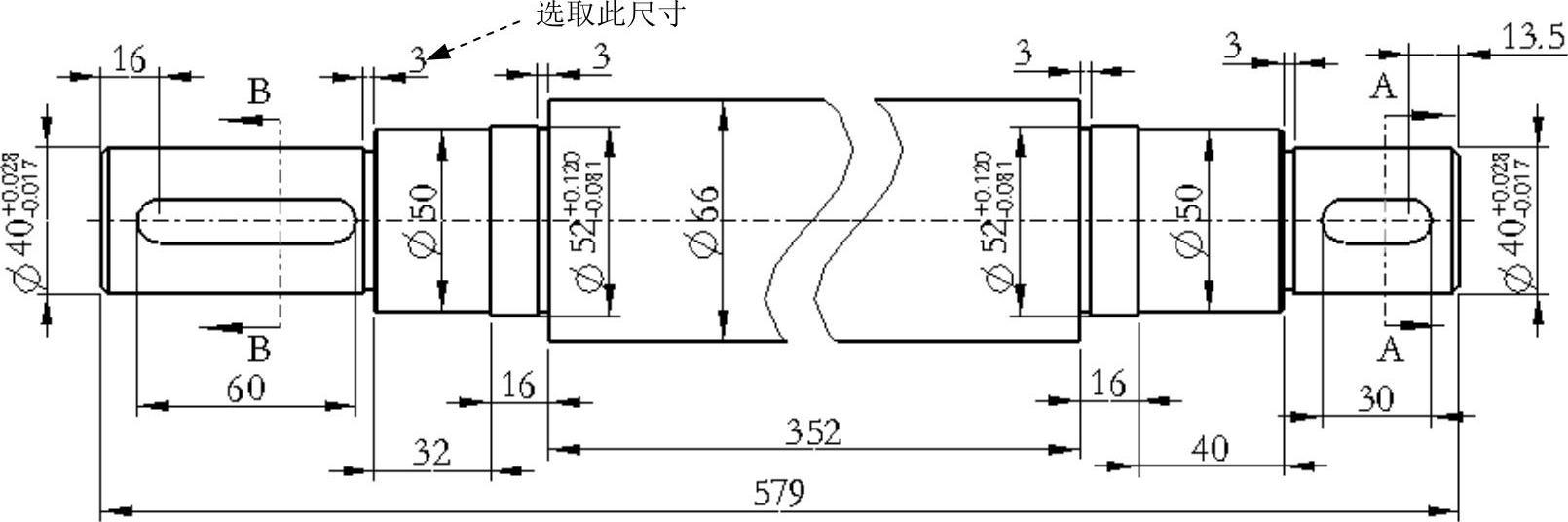

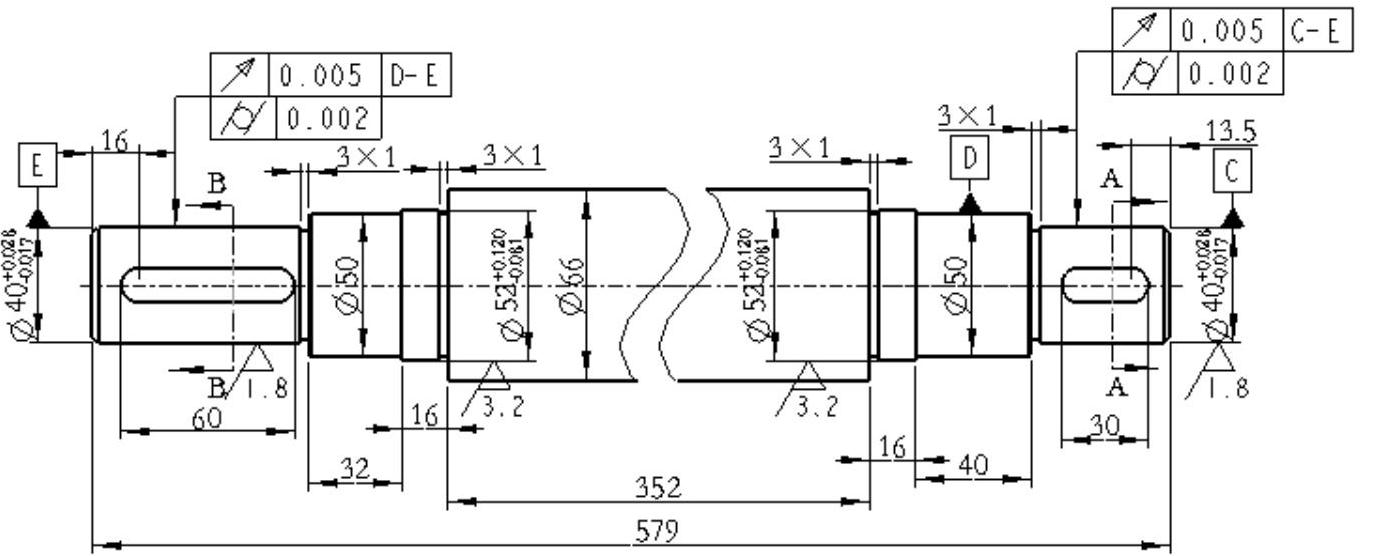

图5.9.1 范例1

Stage1．设置工作目录和打开文件

Step1.选择下拉菜单命令，将工作目录设置至D:\creo3.7\work\ch05.09.01。

Step2.选择下拉菜单命令，打开文件shaft_drw.drw。

Stage2．显示自动生成尺寸并编辑

Step1.在功能选项卡区域的选项卡中单击“显示模型注释”按钮，系统弹出“显示模型注释”对话框。

Step2.显示基准轴和尺寸。

（1）单击对话框顶部的按钮，在绘图区选中要显示基准轴的视图，工程图中显示所有的基准轴，如图5.9.2所示，然后在“显示模型注释”对话框中单击按钮。

（2）单击按钮，显示基准轴。

（3）单击对话框顶部的按钮。

（4）在图5.9.3所示的模型树中选取特征，在工程图中显示特征的尺寸，然后在绘图区选中16和60两个尺寸，如图5.9.4所示。

图5.9.2 轴线显示

图5.9.3 模型树

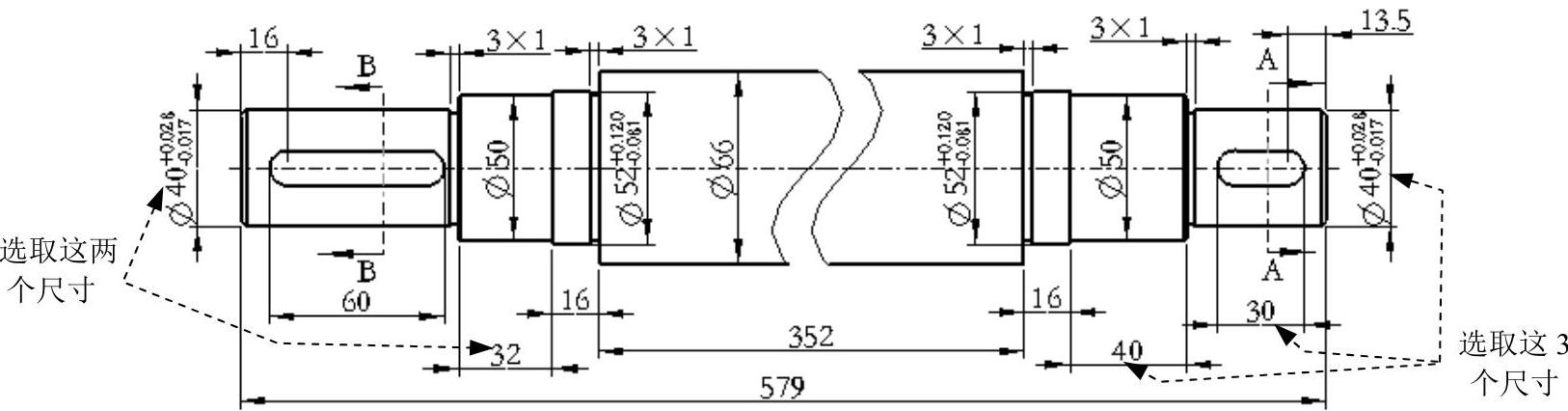

图5.9.4 显示特征“拉伸2”的尺寸

（5）单击对话框中的按钮，完成尺寸显示。

Step3.清理尺寸。

（1）在功能选项卡区域的选项卡中单击“清理尺寸”按钮。

（2）在系统提示下，选取破断视图的左侧视图，然后单击“选择”对话框中的按钮。

（3）完成上步操作后，“清除尺寸”对话框被激活，取消选中复选框，依次单击对话框中的和按钮，则视图中的尺寸显示如图5.9.5所示。

图5.9.5 清理尺寸

Step4.移动尺寸到合适的位置。选取图5.9.6a所示的尺寸，将鼠标指针置于尺寸文本上，待指针以四箭头的形式“”显示时按住鼠标的左键，将尺寸向上移动到图5.9.6b所示的位置。

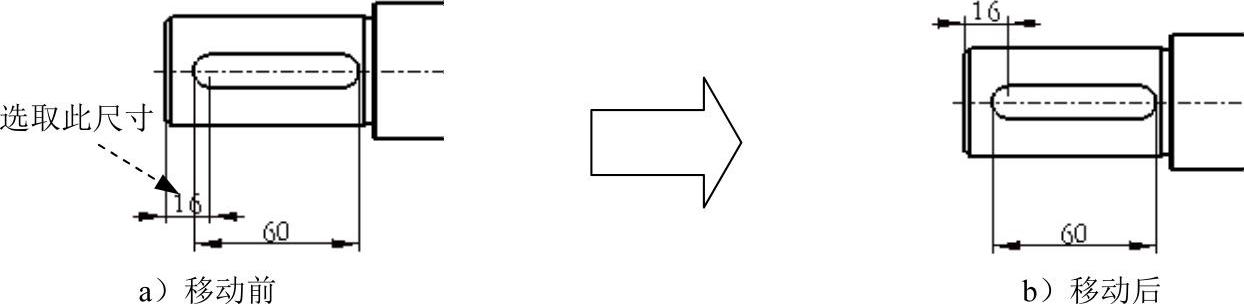

图5.9.6 移动尺寸

Stage3．手动添加尺寸并编辑

Step1.手动添加一般尺寸。

（1）添加尺寸（一）。

①在功能区中选择命令。

②此时系统弹出“选择参考”对话框，选取图5.9.7所示的边线1，按住Ctrl键，再选取图5.9.7所示的边线2，在图5.9.7所示的位置单击中键放置尺寸，结果如图5.9.8所示。

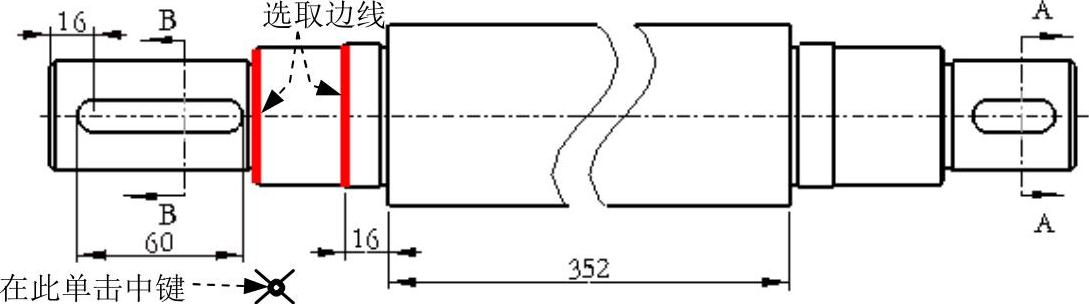

图5.9.7 定义尺寸标注的参考（一）

（2）添加尺寸（二）。选取图5.9.8所示的边线1，按住Ctrl键，再选取图5.9.8所示的边线2，在图5.9.8所示的位置单击中键放置尺寸，结果如图5.9.9所示。

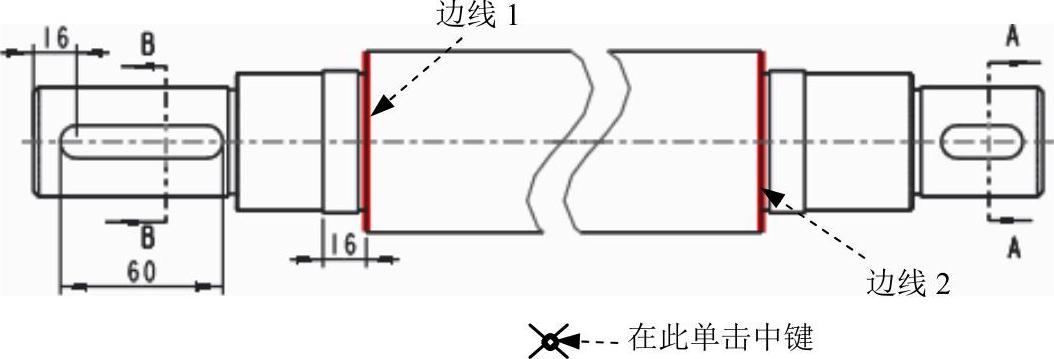

图5.9.8 定义尺寸标注的参考（二）

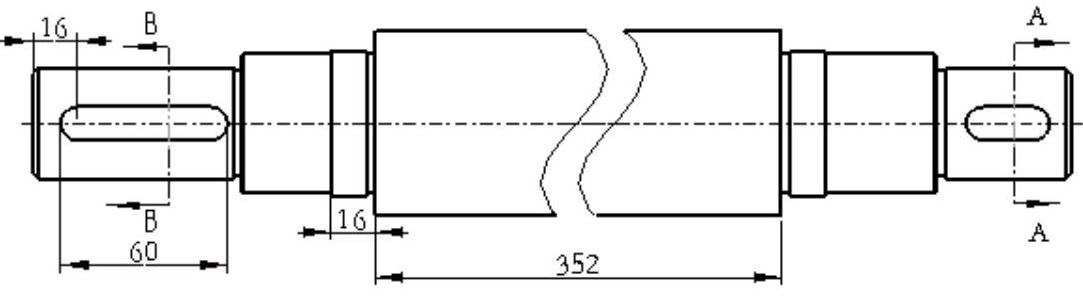

图5.9.9 添加尺寸

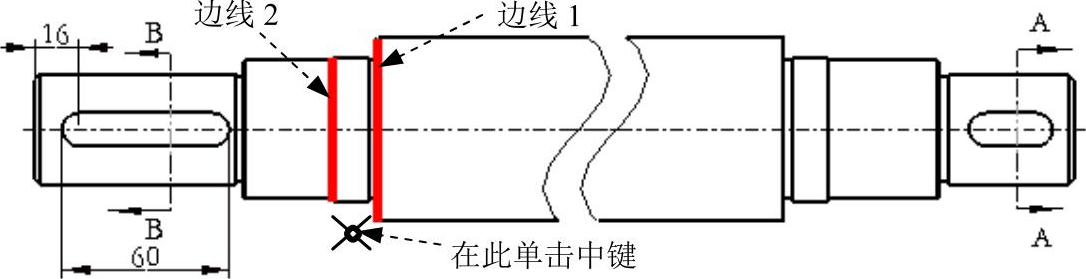

（3）添加尺寸（三）。按住Ctrl键，分别选取图5.9.10所示的两条边线，然后在图5.9.10所示的位置单击中键，放置尺寸，结果如图5.9.11所示。

图5.9.10 定义尺寸标注的参考（三）

（4）添加尺寸（四）。按住Ctrl键，分别选取图5.9.11所示的两条边线，然后在图5.9.11所示的位置单击中键，结果如图5.9.12所示。

图5.9.11 定义尺寸标注的参考（四）

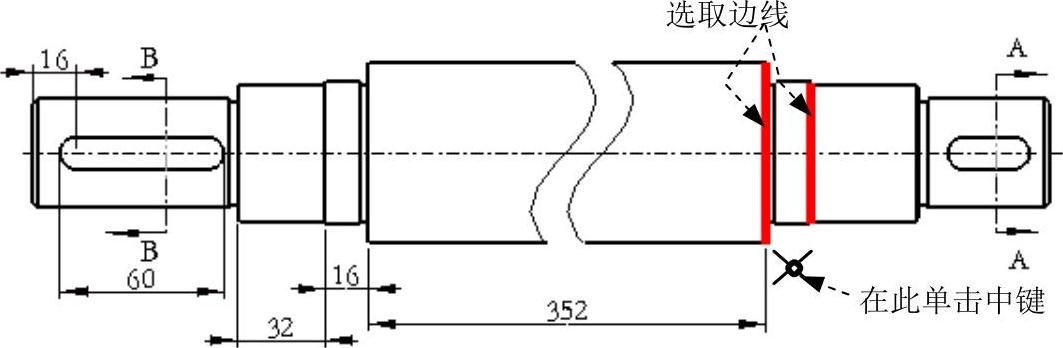

（5）添加尺寸（五）。按住Ctrl键，分别选取图5.9.12所示的两条边线，然后在图5.9.12所示的位置单击中键，结果如图5.9.13所示。

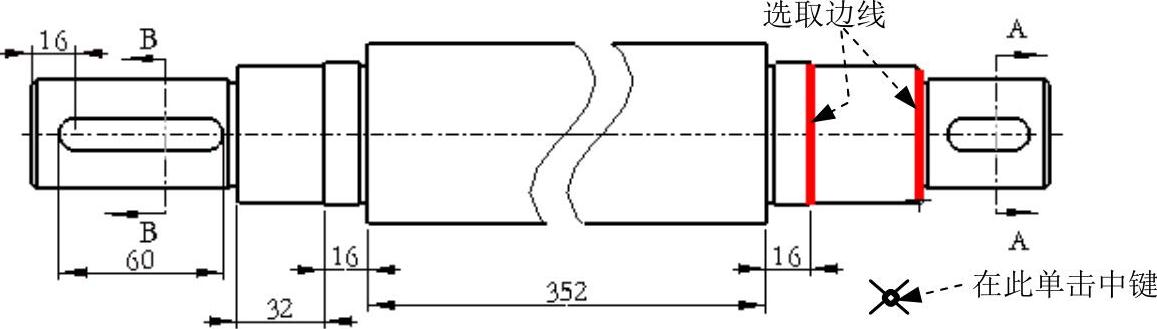

图5.9.12 定义尺寸标注的参考（五）

（6）添加尺寸（六）。在“选择参考”对话框中单击按钮，按住Ctrl键，分别选取图5.9.13所示的两条圆弧边线，然后在图5.9.13所示的位置单击中键，结果如图5.9.14所示。

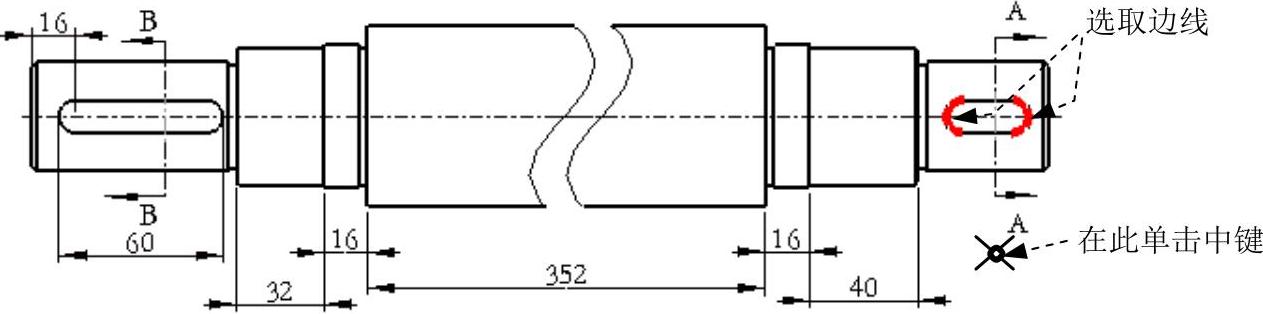

图5.9.13 定义尺寸标注的参考（六）

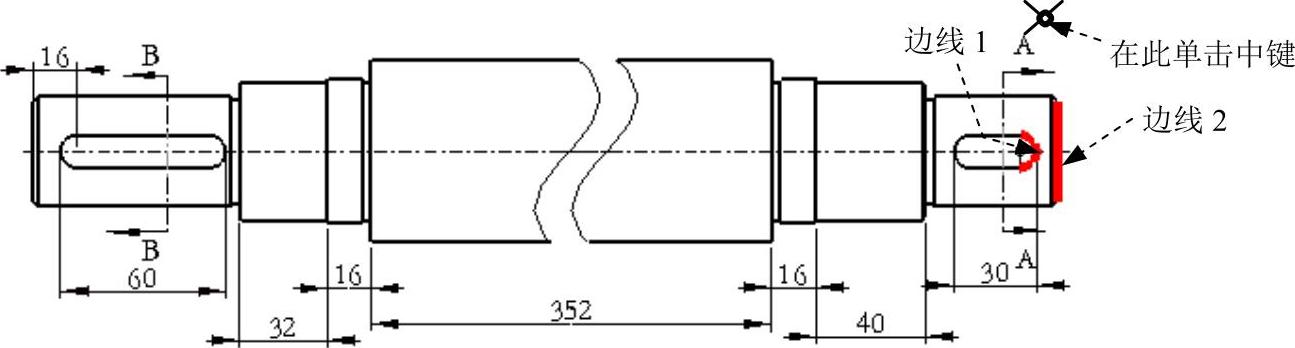

（7）添加尺寸（七）。在“选择参考”对话框中单击“选择图元”按钮，按住Ctrl键，分别选取图5.9.14所示的边线1和边线2，在图5.9.14所示的位置单击中键，结果如图5.9.15所示。

图5.9.14 定义尺寸标注的参考（七）

（8）添加尺寸（八）。按住Ctrl键，分别选取图5.9.15所示的边线1和边线2，然后在图5.9.15所示的位置单击中键，结果如图5.9.16所示。

图5.9.15 定义尺寸标注的参考（八）

（9）添加尺寸（九）。参照以上步骤，添加图5.9.16所示的四个尺寸。

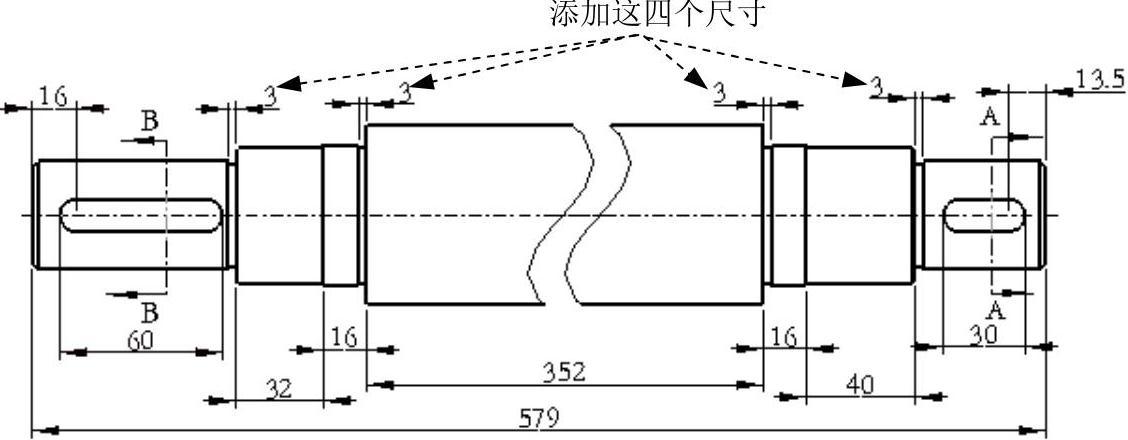

图5.9.16 添加尺寸

（10）添加（纵向）尺寸（十）。参照以上步骤，添加图5.9.17所示的七个纵向尺寸。

图5.9.17 添加（纵向）尺寸

（11）单击中键完成尺寸标注。

Step2.显示尺寸的直径符号“Ø”并添加公差。

（1）选取图5.9.17所示的尺寸，右击尺寸文本，在弹出的快捷菜单中选择命令，系统弹出“尺寸属性”对话框。

（2）在对话框的选项卡区域的文本框中输入数值3，在区域的下拉列表中选取选项，在文本框中输入数值0.028，在下拉列表中输入数值-0.017。

（3）在对话框中打开选项卡，单击以激活文本框，然后在对话框的下方单击按钮，在弹出的“文本符号”对话框中单击按钮，在文本框中插入符号“Ø”。

（4）单击对话框中的按钮，关闭“尺寸属性”对话框，此时在所选尺寸的文本中将显示直径符号和公差值，如图5.9.18所示。

（5）参照上面的步骤，为其他尺寸添加直径符号和公差，结果如图5.9.18所示。

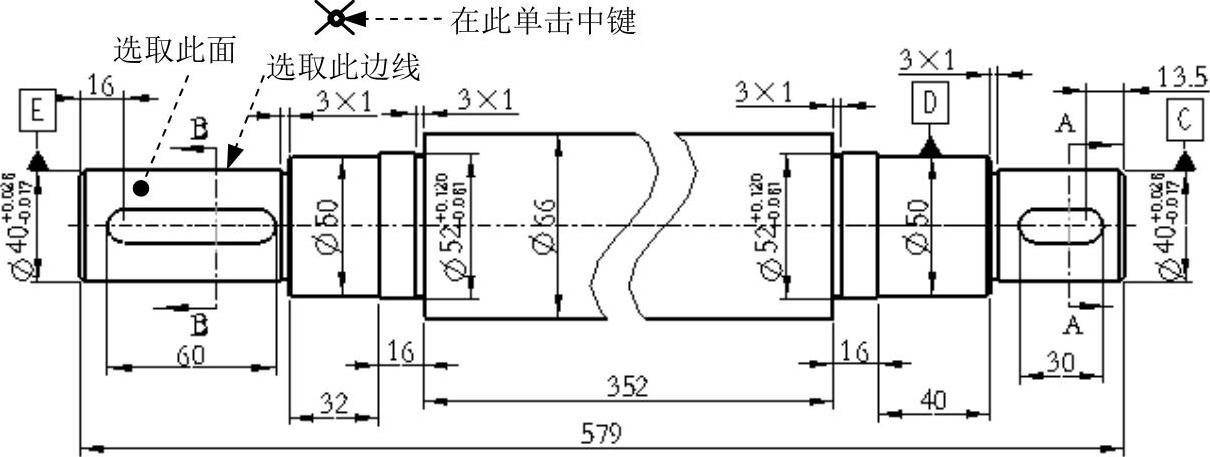

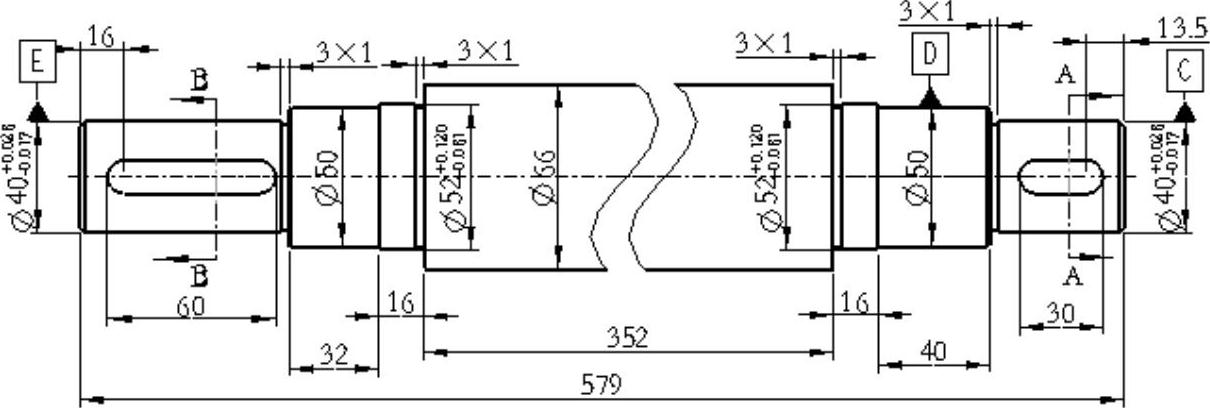

图5.9.18 显示直径符号和公差

Step3.修改退刀槽的尺寸标注。(www.daowen.com)

（1）双击图5.9.18所示的尺寸，在弹出的“尺寸属性”对话框中选取选项卡，单击以激活文本框，并输入符号和数值×1，单击按钮，此时该尺寸如图5.9.19所示。

（2）参照上一步，修改其他三个退刀槽的尺寸标注（这三个退刀槽的尺寸文本均为3），结果如图5.9.19所示。

图5.9.19 修改退刀槽的尺寸标注

Stage4．添加与编辑基准轴

Step1.添加基准轴。

（1）在添加基准轴之前，先分别选取并右击图5.9.19所示的尺寸，在弹出的快捷菜单中选取命令，使尺寸标注的尺寸箭头反向，如图5.9.20所示。

图5.9.20 设置反向箭头

（2）在功能选项卡区域的选项卡中选择命令。

（3）此时系统弹出“轴”对话框，在“轴”对话框的文本栏中输入基准名C。

（4）单击该对话框中的按钮，在弹出的菜单中选取命令，然后选取图5.9.20所示的曲面。

（5）在“轴”对话框的区域中单击按钮，在区域中选中单选项。

（6）在系统的提示下，选取图5.9.20所示的尺寸，此时系统在视图中显示基准轴符号C，如图5.9.21所示。

（7）在“轴”对话框中单击按钮。

（8）参照上面的步骤，分别添加基准轴D和基准轴E，结果如图5.9.21所示。

图5.9.21 添加基准轴

Step2.选取视图中的基准轴符号，将鼠标指针置于符号上，待指针以四箭头的形式“”显示时，按住鼠标的左键，将基准轴符号移动到合适的位置，图5.9.21所示为基准轴符号调整后的结果。

说明：由于在此步中选取的基准轴放置方式为，所以基准轴符号的移动受到一定的限制。

Stage5．创建与编辑几何公差

Step1.在功能选项卡区域的选项卡中单击“几何公差”按钮，系统弹出“几何公差”对话框。

Step2.此时，在对话框左侧的公差符号区域中，单击“圆跳动”按钮。

Step3.定义公差参照。在区域的下拉列表中选取选项，选取图5.9.22所示曲面为公差参照。

Step4.定义公差的位置。在对话框中区域的下拉列表中选取选项，在弹出的菜单中选择命令，选取图5.9.22所示的边线，然后在图5.9.22所示的位置单击中键，放置“圆跳动”公差。

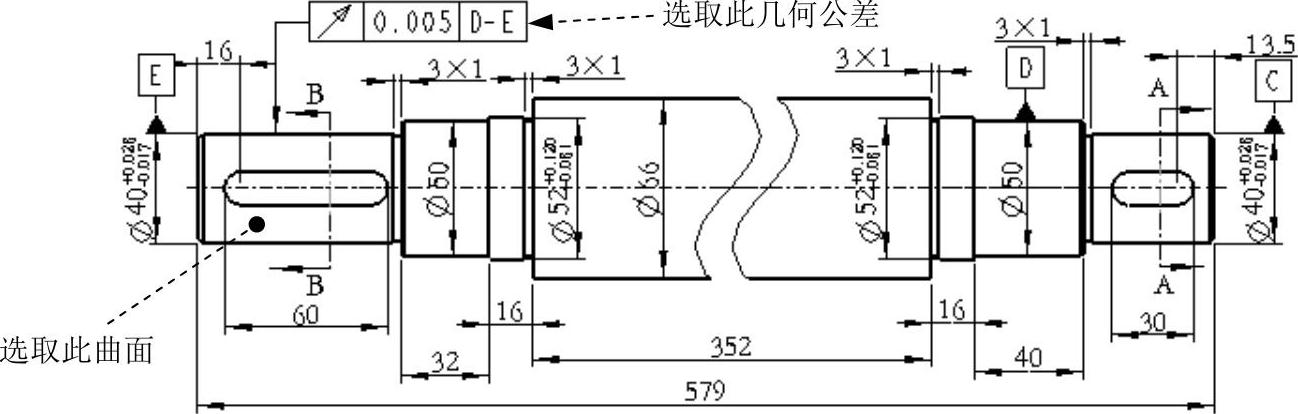

图5.9.22 定义公差参照和位置

Step5.在对话框中选取选项卡，在子选项卡的下拉列表中选取选项，在下拉列表中选取选项。

Step6.在选项卡中，将公差值设置为0.005，结果如图5.9.23所示。

Step7.在“几何公差”对话框的下侧按钮区单击按钮。

图5.9.23 添加“圆跳动”公差

Step8.在对话框左侧按钮区单击“圆柱度”按钮。

Step9.在选项卡区域的下拉列表中选取选项，选取图5.9.23所示曲面为公差参照，在对话框中区域的下拉列表中选取选项，在图形区选取图5.9.23所示的“圆跳动”几何公差为放置位置参照。

Step10.在选项卡中，将公差值设置为0.002，结果如图5.9.24所示。

Step11.在对话框中单击按钮，参照上面的步骤继续添加图5.9.24所示的“圆跳动”公差和“圆柱度”公差。

Step12.最后单击对话框中的按钮，完成几何公差的添加。

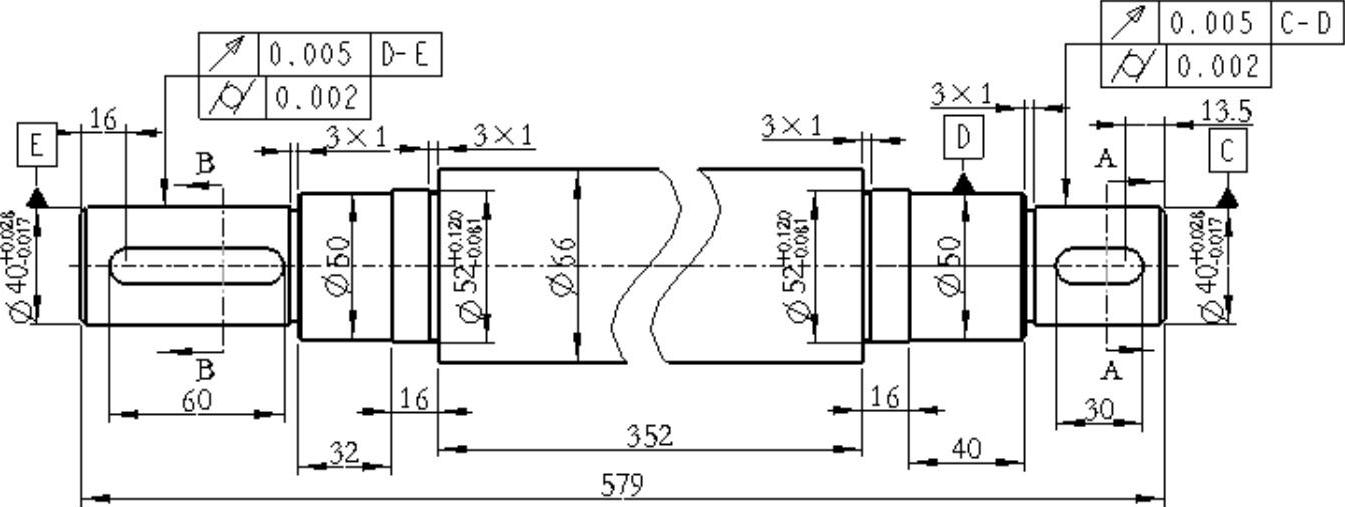

图5.9.24 添加几何公差

Step13.选取上述步骤所创建的几何公差，将鼠标指针置于符号上，待指针以四箭头的形式“”显示时拖动几何公差符号，将其移动到合适的位置。

Stage6．创建粗糙度的标注

Step1.在功能区中选择命令,系统弹出“表面粗糙度”对话框。

Step2.选取附着类型。在对话框中的区域的下拉列表中选择命令。

Step3.选取附着边并定义表面粗糙度值。

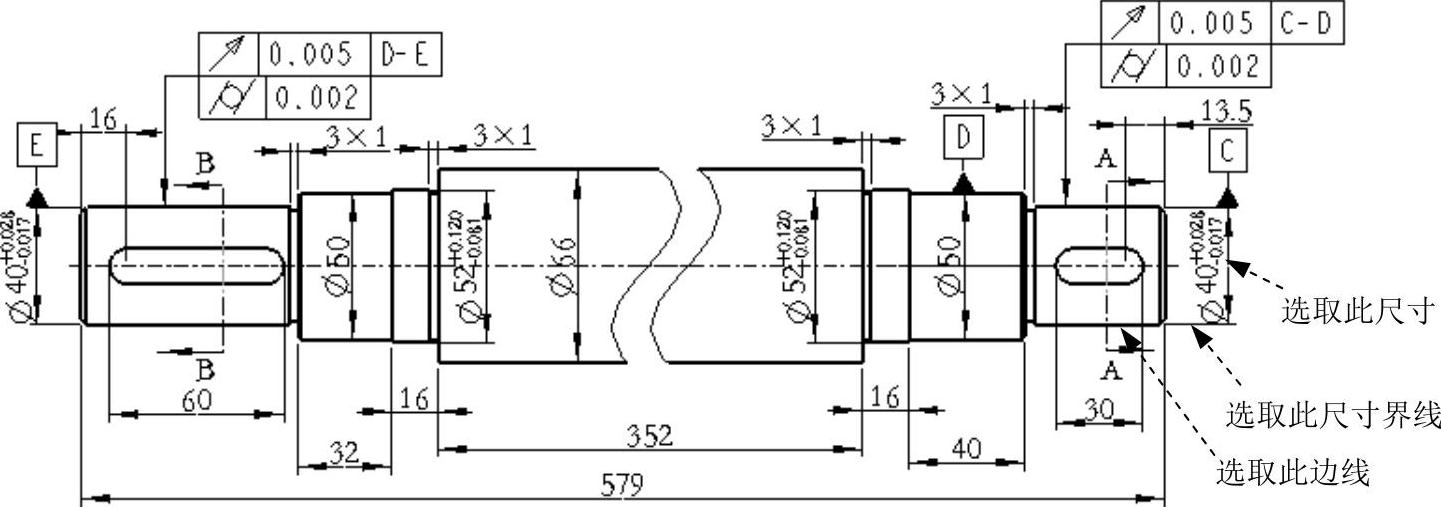

（1）选取图5.9.25所示的尺寸，在系统的提示下，选取图5.9.25所示的尺寸界线为放置位置，然后选取图5.9.25所示的边线。

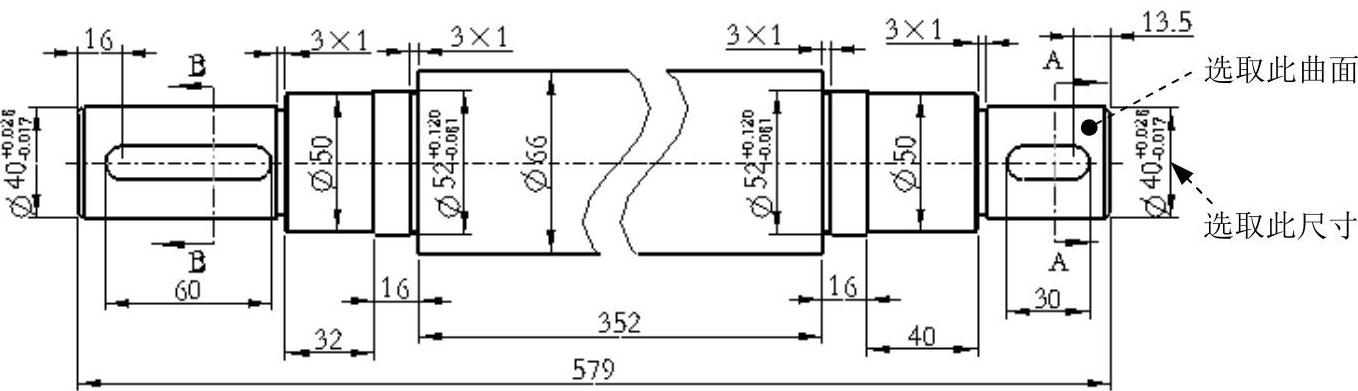

图5.9.25 定义表面粗糙度符号

（2）在“表面粗糙度”对话框中单击选项，在文本框中输入数值1.6，在图纸空白处单击鼠标中键。

Step4.参照上面的步骤，添加图5.9.26所示的另外三个表面粗糙度符号。

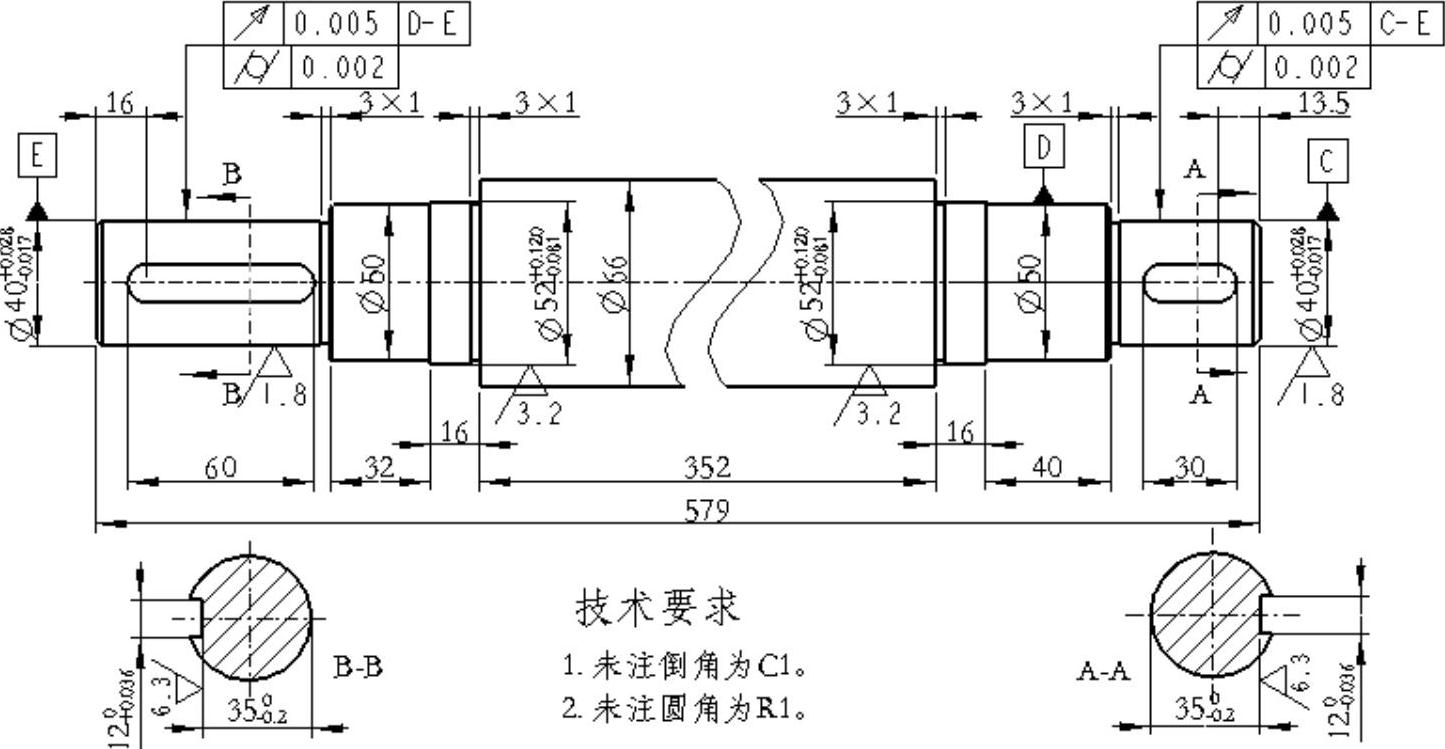

图5.9.26 添加表面粗糙度符号

Step5.单击中键完成粗糙度的标注。

Step6.选择菜单中的命令。

Stage7．标注移出剖视图

参照上面的步骤，标注图5.9.27和图5.9.28所示的两个移出剖面。

Stage8．插入并编辑注解

Step1.创建注解。

（1）在功能区中选择命令。

（2）在弹出的“选择点”对话框中选取命令，并在屏幕选择一点作为注释的放置点。

（3）输入“技术要求”，在图纸的空白处单击两次，退出注释的输入。

（4）在功能区中选择命令，在注释“技术要求”下面选择一点。

（5）输入文字“1.未注倒角为C1。”，按回车键，继续输入文字“2.未注圆角为R2。”，在图纸的空白处单击两次，退出注释的输入。

Step2.拖动注解，将其移动到合适的位置，图5.9.29所示为调整后的结果。

Step3.参照以上步骤标注其他注释。

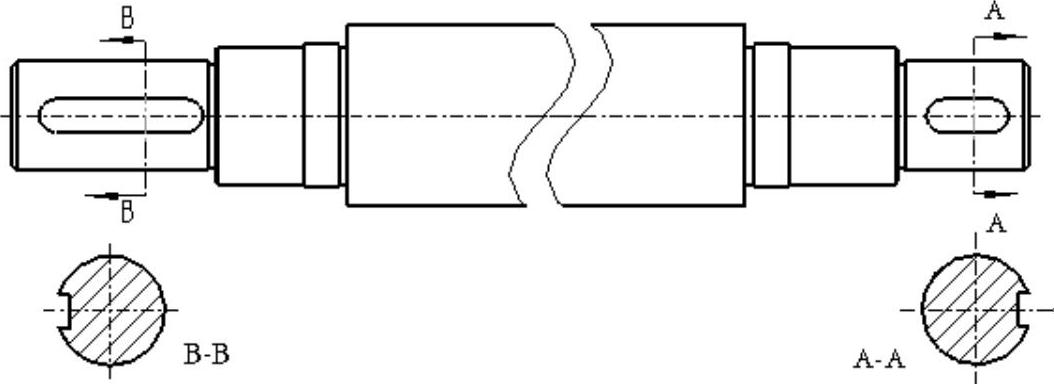

图5.9.27 “B-B”移出剖视图

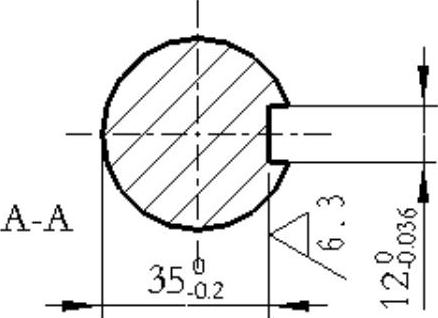

图5.9.28 “A-A”移出剖视图

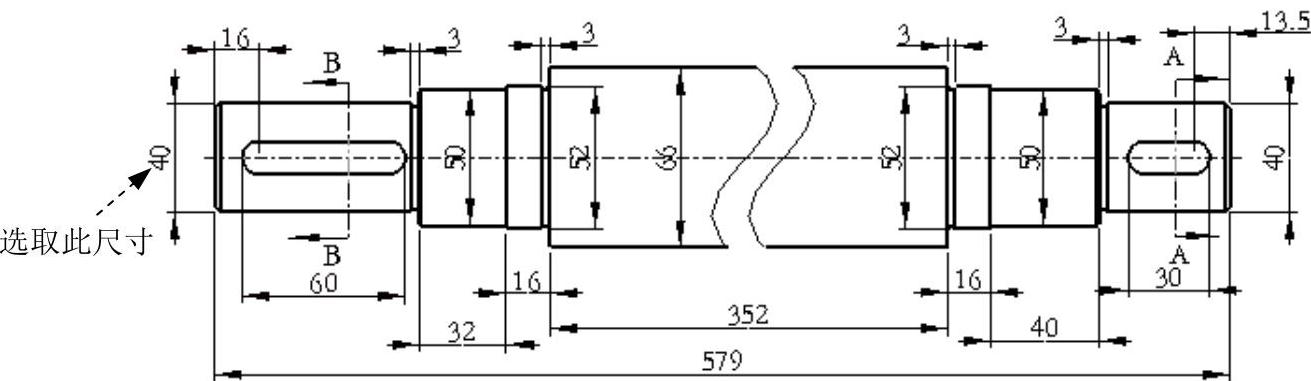

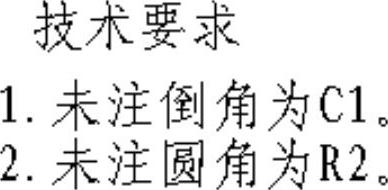

图5.9.29 注解显示

Stage9．对齐尺寸

按住Ctrl键，选取需要对齐的尺寸，然后右击，在弹出的快捷菜单中选择命令，对齐后的结果请参照图5.9.1。

Stage10．保存工程图

选择下拉菜单命令（或单击工具栏中的“保存”按钮），保存完成的工程图。
