焊接符号的插入和表面粗糙度符号的插入一样，也是以调用符号库的方式来实现的，但具体操作又有所不同。下面以图5.8.1所示的模型为例，说明在零件模型中插入焊接符号的操作过程。

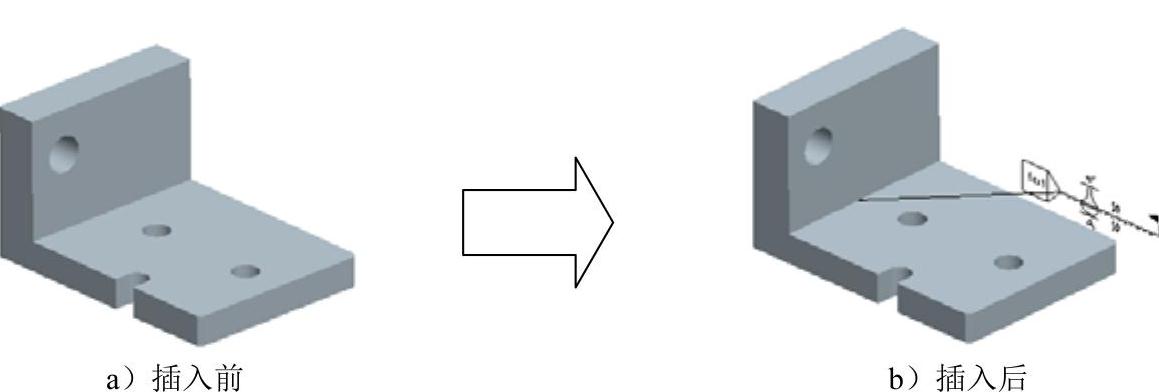

图5.8.1 在零件模型环境中插入焊接符号

Stage1．在三维零件模型环境中插入焊接符号

Step1.将工作目录设置至D:\creo3.7\work\ch05.08.01，打开模型文件part.prt。

Step2.在功能选项卡区域的选项卡中选择命令。系统弹出图5.8.2所示的“自定义绘图符号”对话框，在该对话框中单击按钮，系统弹出图5.8.3所示的“打开”对话框，按照路径C:\ProgramFiles\PTC\Creo3.0\B000\CommonFiles\symbols\library_syms\weldsymlib\iso_weld，选取焊接符号文件，如图5.8.3所示，然后单击按钮。

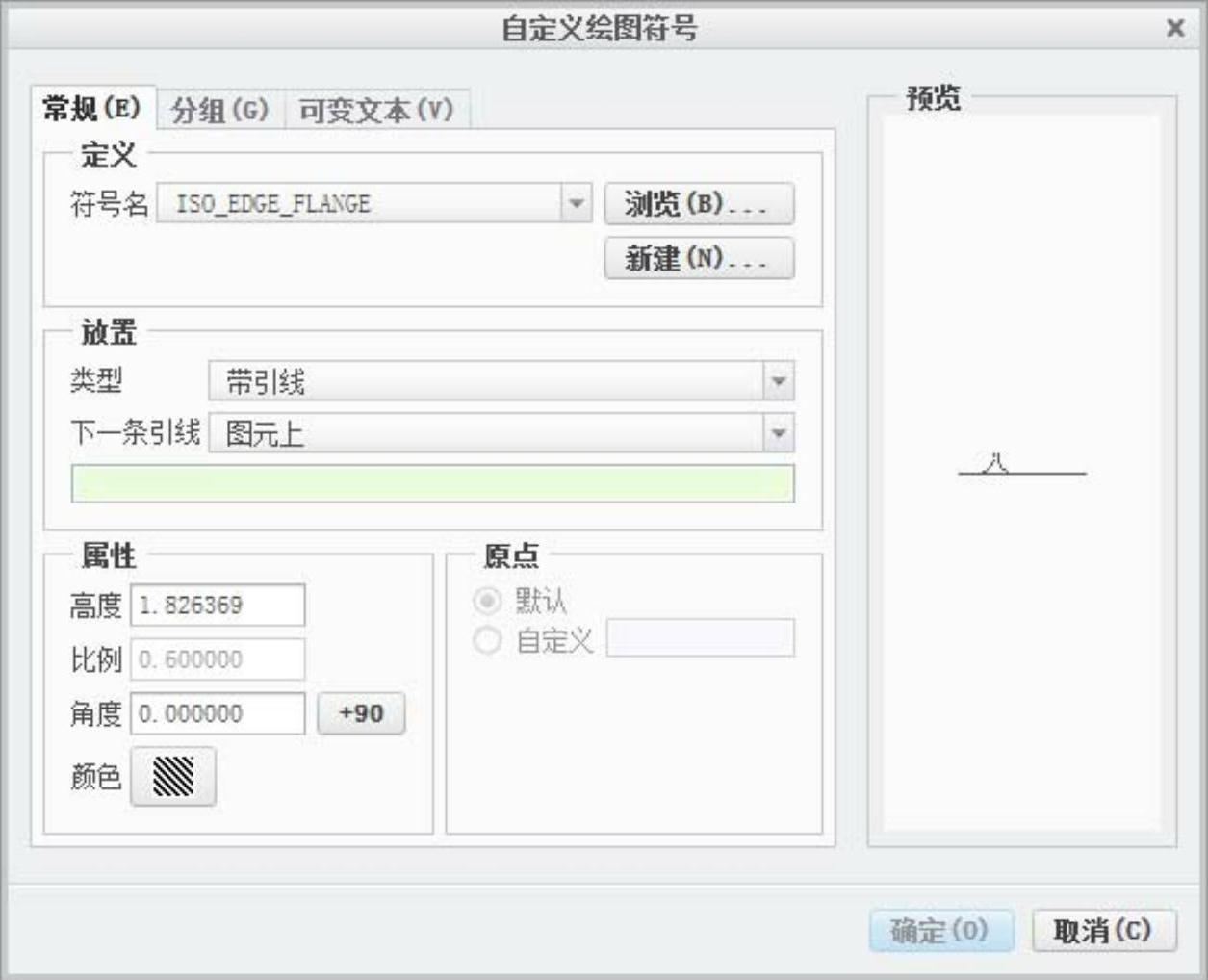

图5.8.2 “自定义绘图符号”对话框

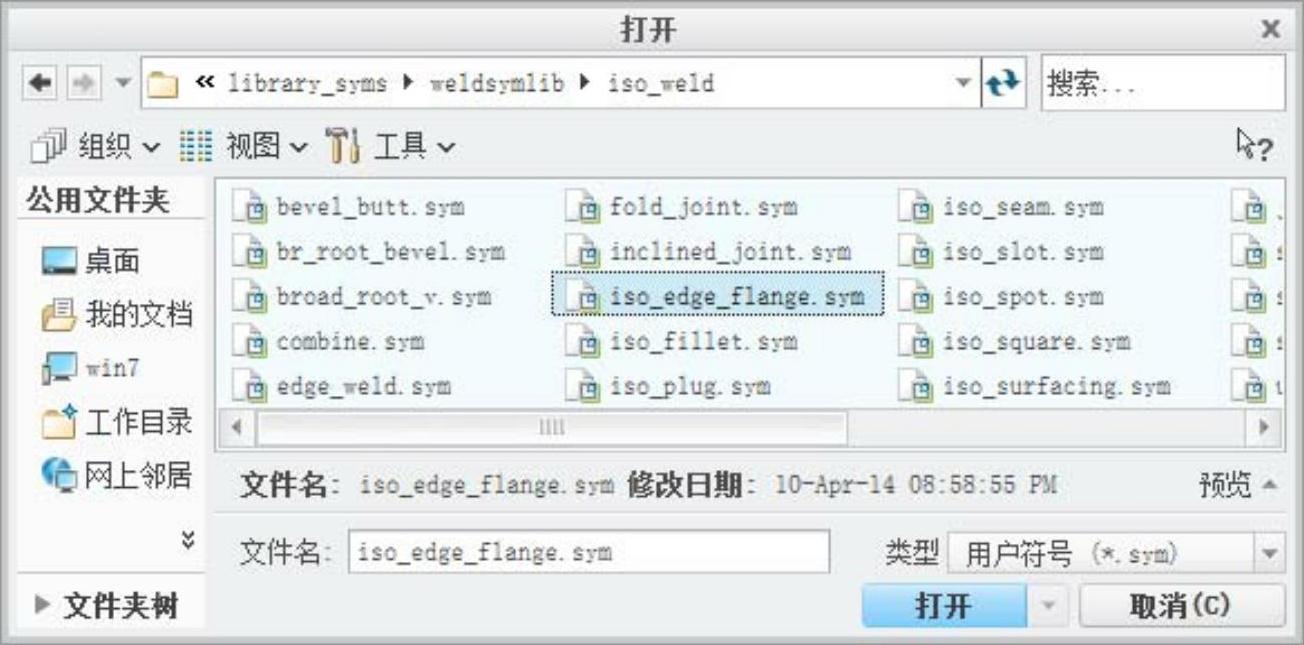

图5.8.3 “打开”对话框

Step3.在“自定义绘图符号”对话框中单击选项卡，详细设置如图5.8.4所示，同时在区域中观察设置之后的变化，以确定某些选项是否需要（读者也要根据具体情况来设置这些选项）。

Step4.在系统的提示下，在模型中选取图5.8.5所示的拐角边线，以指定引线的起点位置，然后在合适的位置单击中键，放置符号。

Step5.在“自定义绘图符号”对话框中单击按钮，完成焊接符号的标注。

Step6.在导航选项卡中选择命令，在系统弹出的“模型树项”对话框的区域中选中复选框，然后单击按钮，此时在模型树中显示图5.8.6所示的焊接符号。

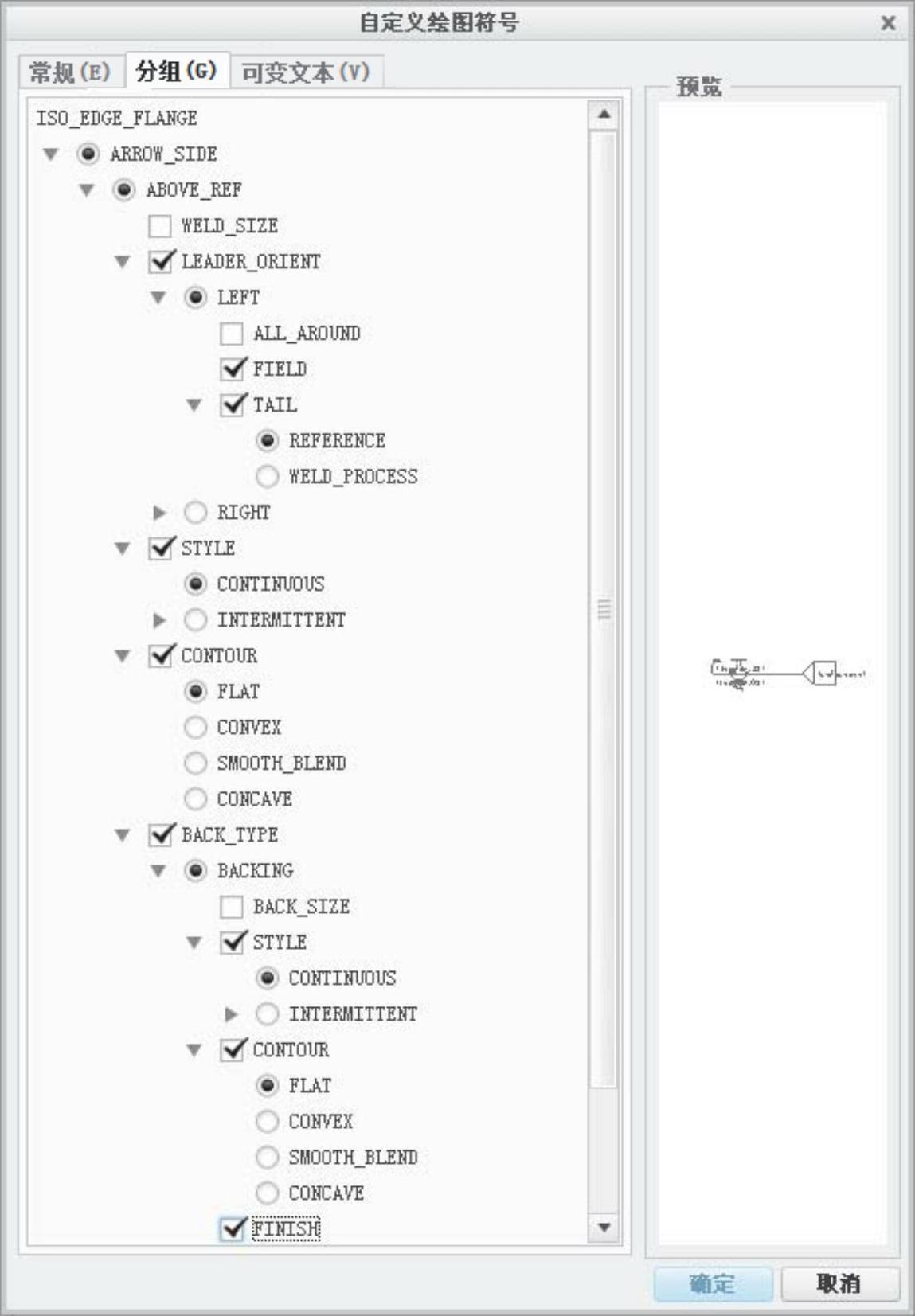

图5.8.4 “分组”选项卡

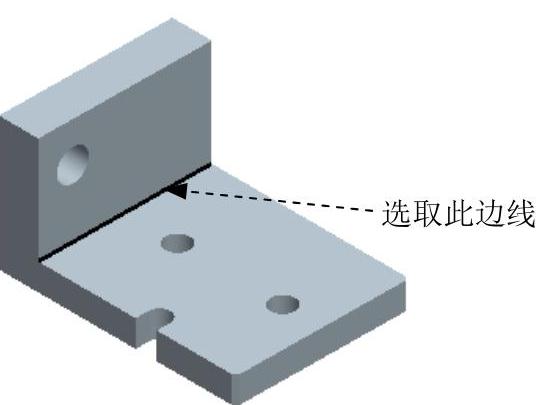

图5.8.5 定义引线起始位置

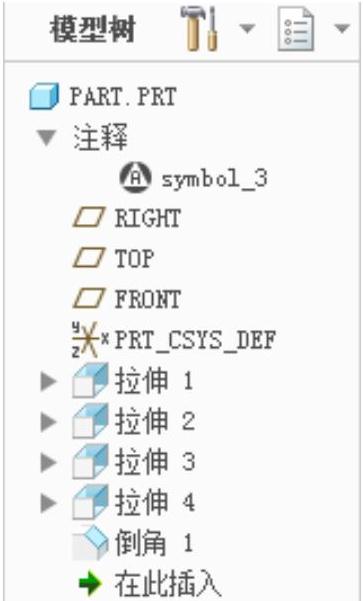

图5.8.6 模型树中显示焊接符号

Stage2．在工程图环境中显示图5.8.7所示的焊接符号(www.daowen.com)

图5.8.7 在工程图环境中显示焊接符号

Step1.将工作目录设置至D:\creo3.7\work\ch05.08.01，打开工程图文件part.drw。

Step2.显示焊接符号。

（1）在功能选项卡区域的选项卡中单击“显示模型注释”按钮，系统弹出“显示模型注释”对话框。

（2）在图5.8.8所示的“显示模型注释”对话框中单击按钮，然后选中主视图，此时主视图中显示图5.8.9所示的焊接符号，在“显示模型注释”对话框中依次单击和按钮。

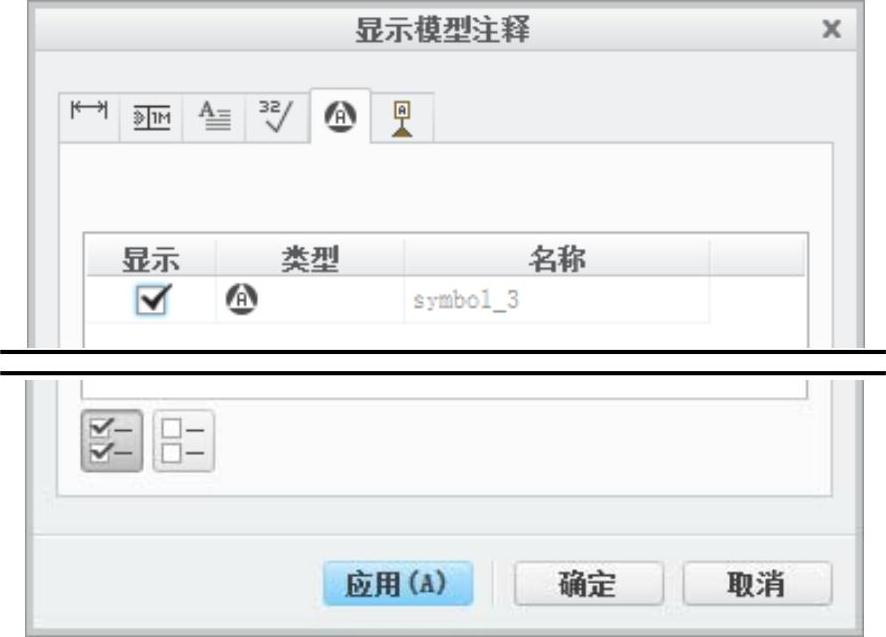

图5.8.8 “显示模型注释”对话框

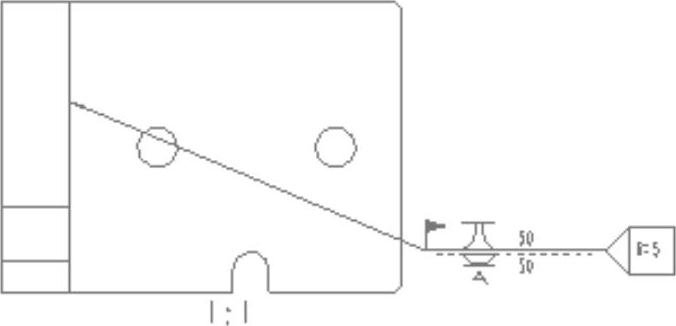

图5.8.9 显示焊接符号

Step3.定制焊接符号。

（1）双击图5.8.9所示的焊接符号，系统弹出“自定义绘图符号”对话框。

（2）在图5.8.10所示的“自定义绘图符号”对话框中打开选项卡，在区域的文本框中输入高度值3，其他参数采用系统默认设置值。

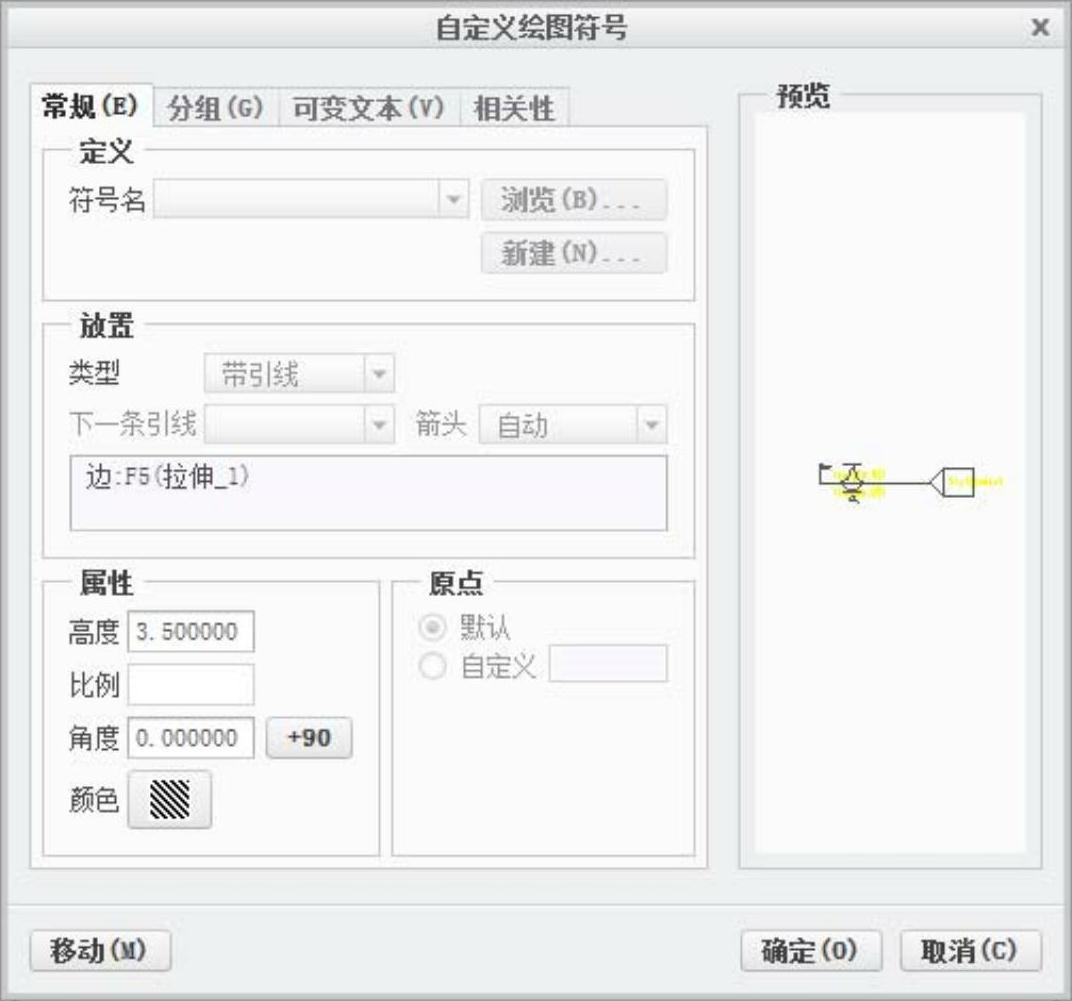

图5.8.10 “常规”选项卡

（3）在“自定义绘图符号”对话框中打开选项卡，详细设置如图5.8.11所示。

（4）单击按钮，完成焊接符号的显示和定制。

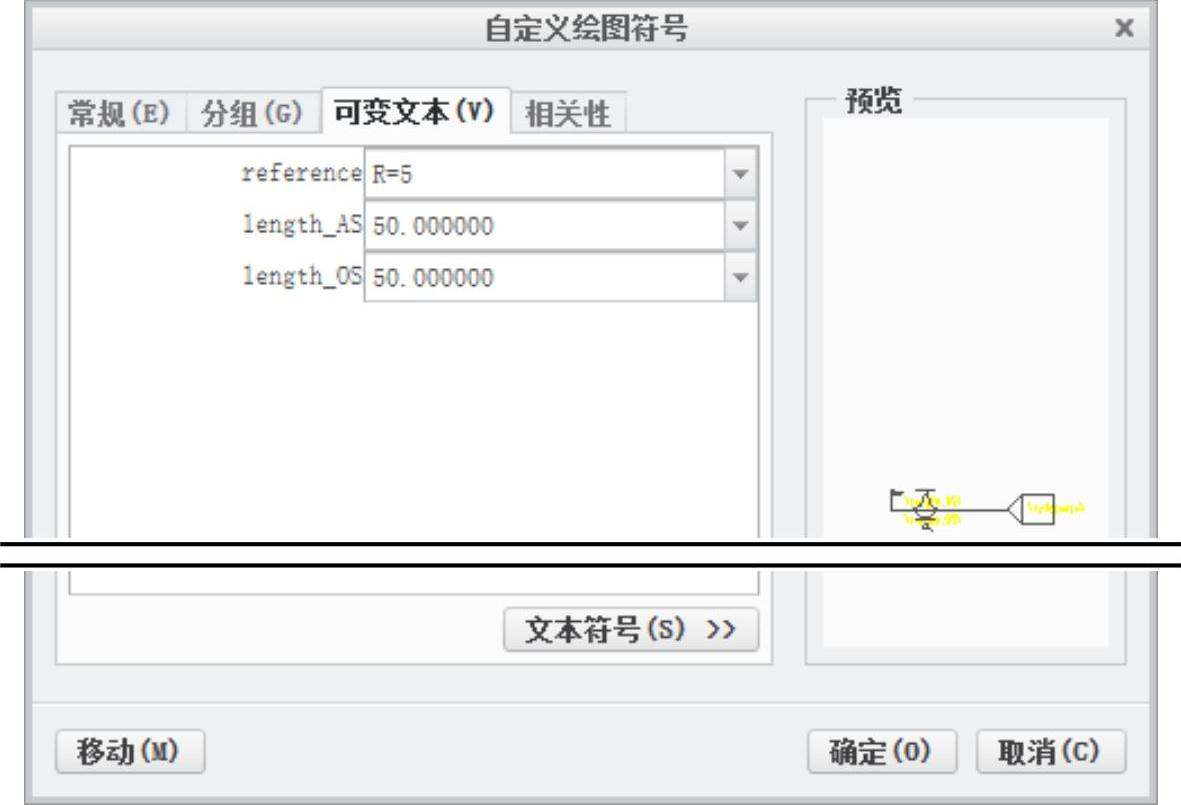

图5.8.11 “可变文本”选项卡
