表面粗糙度符号是可以进行编辑与修改的，主要包括两种修改方式：一种是位置与大小的修改；另一种是属性的修改。下面分别介绍这两种方式。

1．位置与大小的修改

单击表面粗糙度符号，此时表面粗糙度符号如图5.7.11所示。当光标显示为四向箭头时可以改变表面粗糙度符号的位置，如图5.7.11所示；当光标显示为双向箭头时可以改变表面粗糙度符号的大小，如图5.7.12所示；当需要修改表面粗糙度的数值时，可通过选中要修改的数值，然后双击，在系统的提示下，输入数值，并按回车键结束操作，如图5.7.13所示。

图5.7.11 修改符号的位置

图5.7.12 修改符号的大小

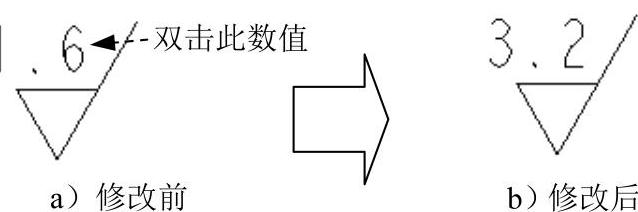

图5.7.13 表面粗糙度值的修改

2．编辑表面粗糙度符号的属性

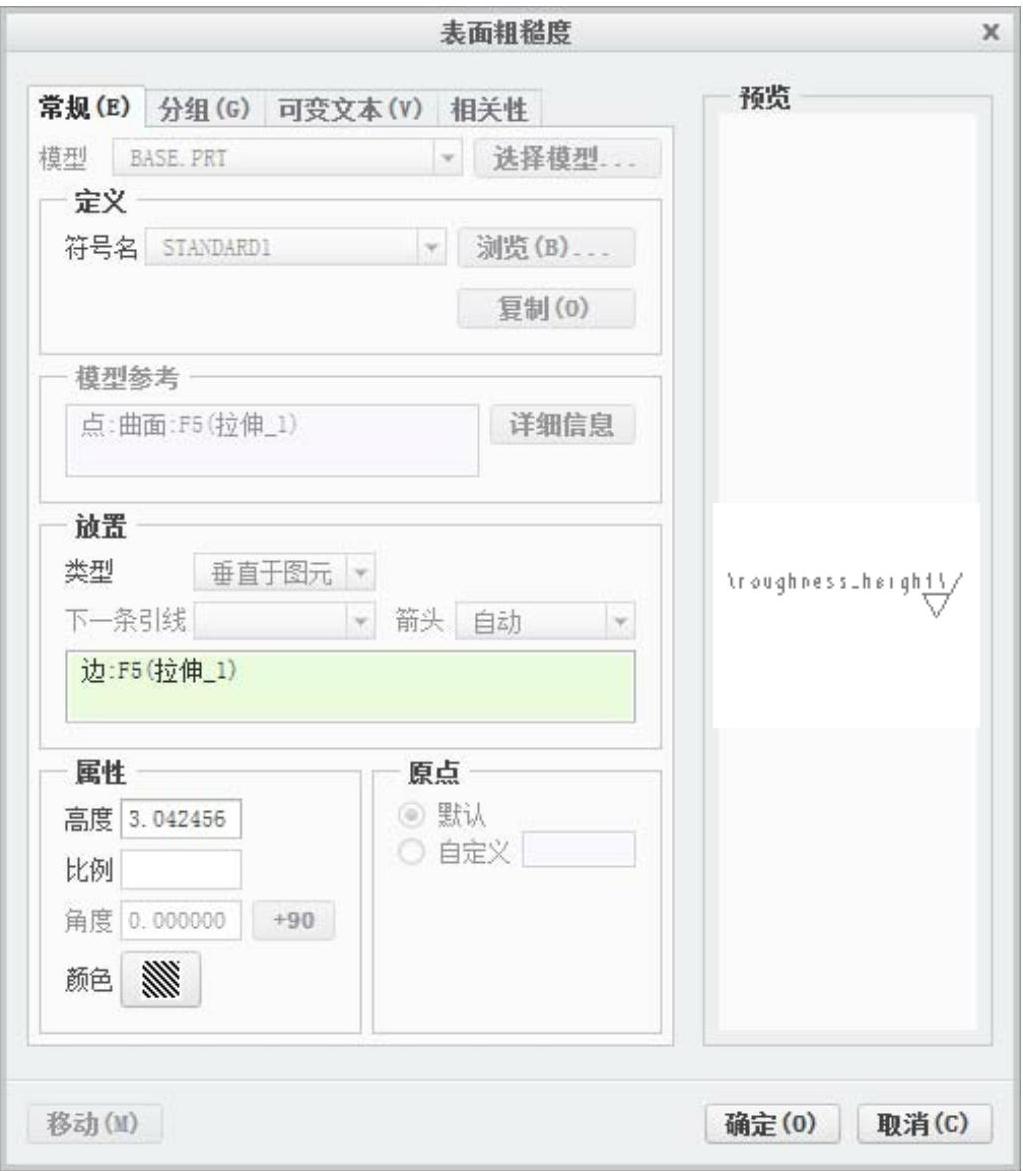

Step1.双击表面粗糙度符号，系统弹出图5.7.14所示的“表面粗糙度”对话框。

图5.7.14 “表面粗糙度”对话框

图5.7.14所示“表面粗糙度”对话框中各选项的功能说明如下。

区域：用于表面粗糙度符号文件的设置或新建。

区域：在下拉列表中可设置表面粗糙度符号放置的类型，如果需要引线，可在和下拉列表框中设置引线。(www.daowen.com)

区域：

：用于设置表面粗糙度符号的高度。

：用于设置表面粗糙度符号的角度。

：用于设置表面粗糙度符号的颜色。

：用于设置表面粗糙度符号的原点。

Step2.在图5.7.15所示的选项卡中，可以用于显示自定义符号的组合关系。

图5.7.15 “分组”选项卡

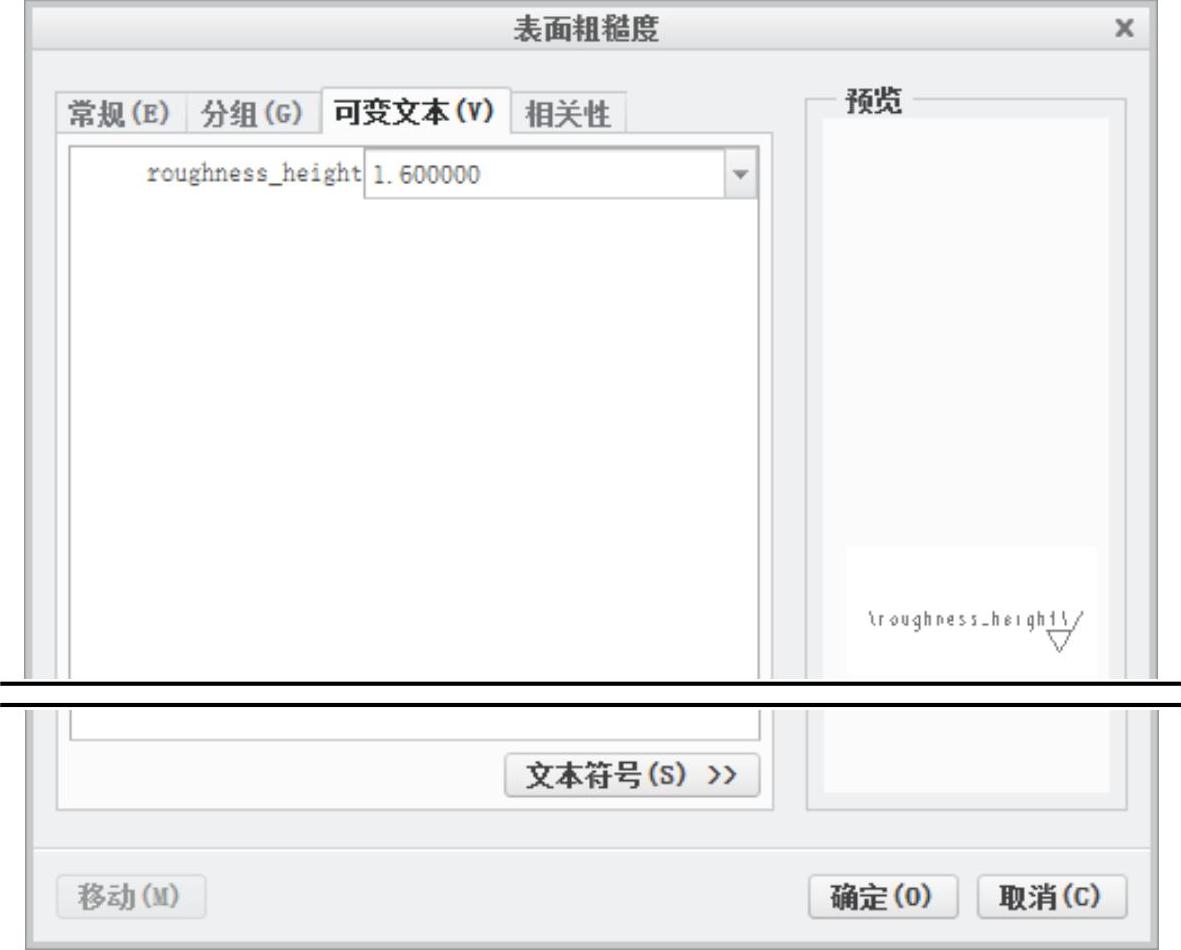

Step3.在图5.7.16所示的选项卡中，可以用于修改表面粗糙度的数值。

图5.7.16 “可变文本”选项卡

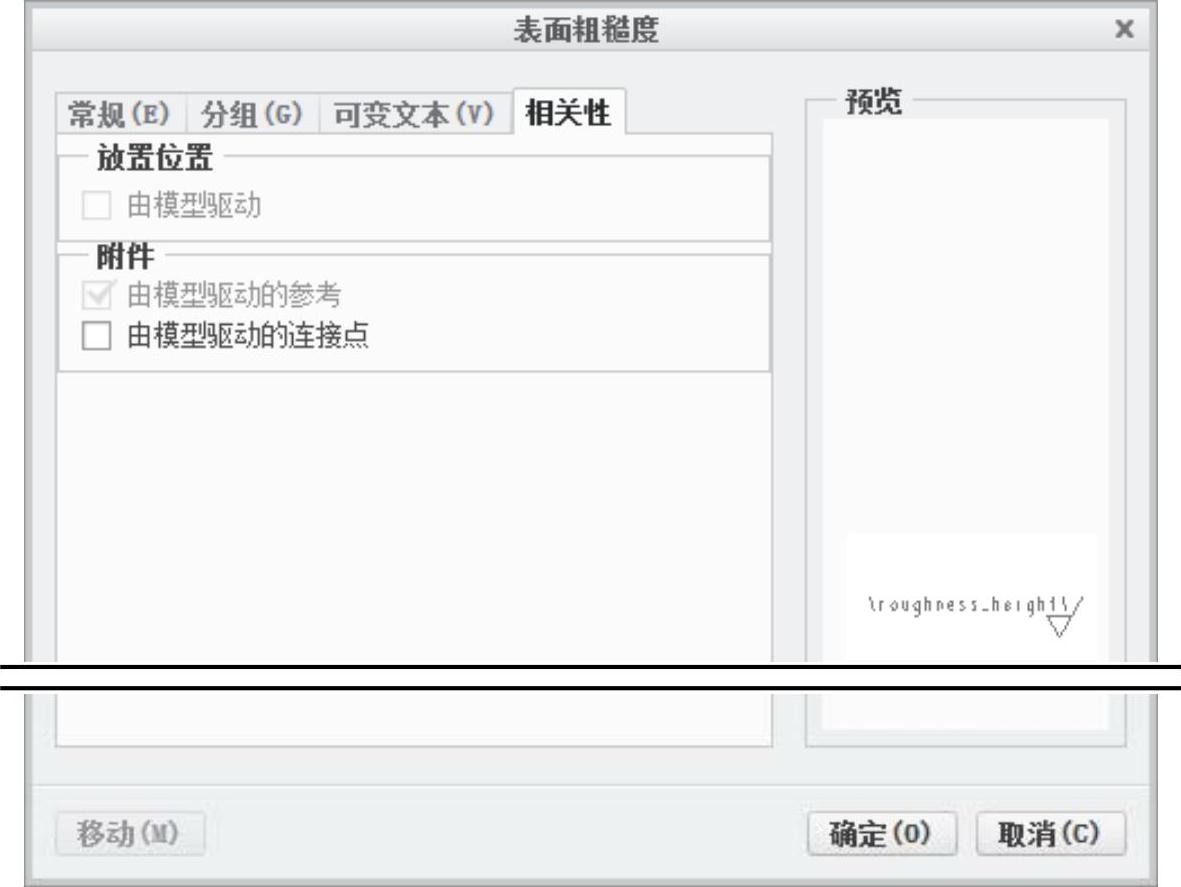

Step4.在图5.7.17所示的选项卡中，可以用于设置粗糙度符号与零件模型的从属关系。

图5.7.17 “相关性”选项卡
