如何设置形状公差?


标注直线度、平面度操作的一般过程如下。

Stage1.标注“直线度”

Step1.将工作目录设置至D:\creo3.7\work\ch05.06.01,打开工程图文件tolerance_01.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter05-661.jpg选项卡中单击“几何公差”按钮978-7-111-47152-3-Chapter05-662.jpg,系统弹出图5.6.1所示的“几何公差”对话框。

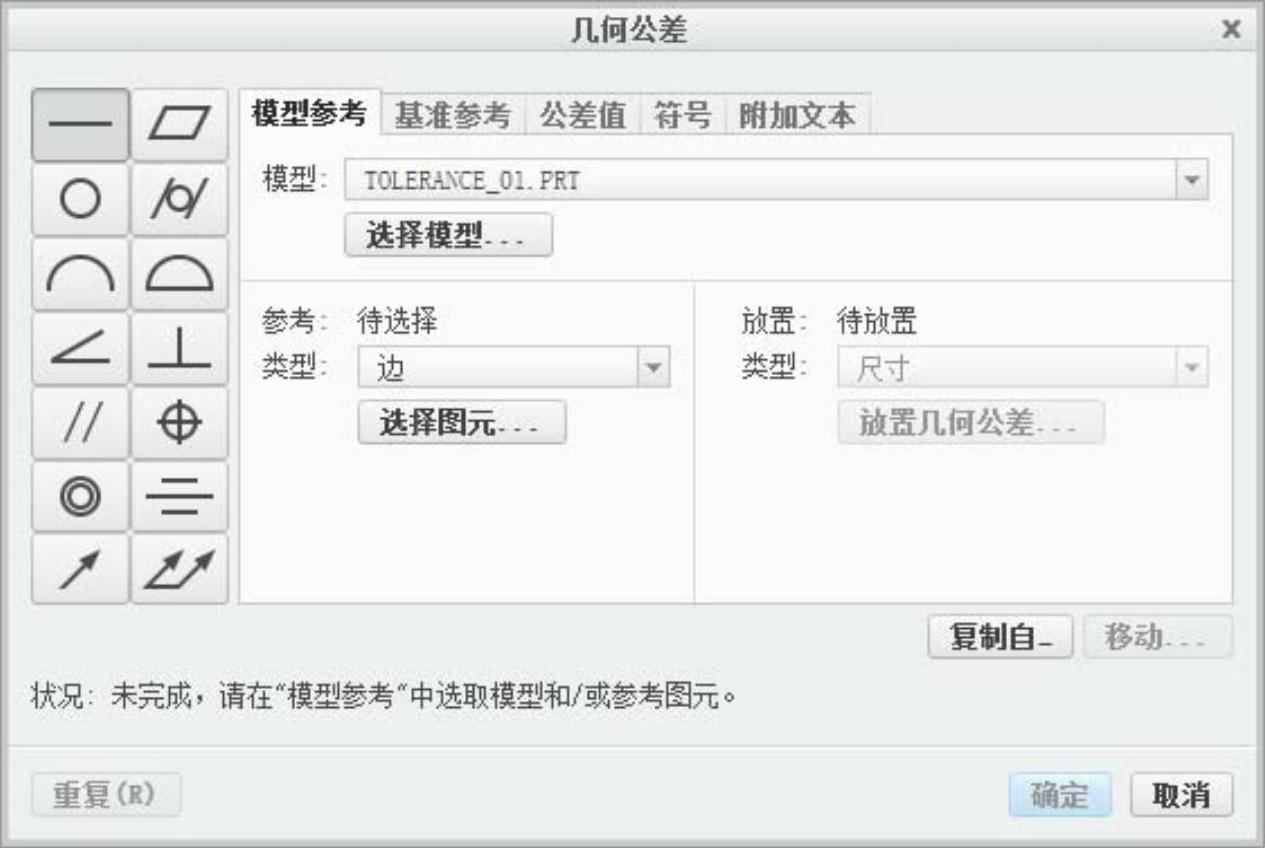

图5.6.1 “几何公差”对话框

图5.6.1所示“几何公差”对话框的“模型参考”选项卡中各选项说明如下。

978-7-111-47152-3-Chapter05-664.jpg下拉列表中可选取所需的参考模型,当工程图中只含一个模型时,该模型将被作为默认的参考模型;当工程图中含多个模型或组件时,可单击978-7-111-47152-3-Chapter05-665.jpg按钮,在图形区中选取所需的参考模型。

978-7-111-47152-3-Chapter05-666.jpg区域用来定义参照图元。在978-7-111-47152-3-Chapter05-667.jpg下拉列表中可定义参照图元的类型,该下拉列表的选项会根据所选几何公差类型的不同而有所变化;当参照图元的类型设置完成后,单击978-7-111-47152-3-Chapter05-668.jpg按钮,可在图形区选取相应的参照图元。

978-7-111-47152-3-Chapter05-669.jpg区域用来放置几何公差。在978-7-111-47152-3-Chapter05-670.jpg下拉列表中可定义几何公差的放置(附着)方式,单击978-7-111-47152-3-Chapter05-671.jpg按钮后,在图形区放置几何公差。其中,978-7-111-47152-3-Chapter05-672.jpg下拉列表各选项的功能说明如下。

978-7-111-47152-3-Chapter05-673.jpg:将几何公差附着在尺寸上,该放置方法将在标注“圆柱度”中讲解。

978-7-111-47152-3-Chapter05-674.jpg:将几何公差附着在尺寸弯头(即尺寸线的水平部分)上,如图5.6.2所示。

978-7-111-47152-3-Chapter05-675.jpg:几何公差不含引线,而且可以放置在图形区的任意位置。

978-7-111-47152-3-Chapter05-676.jpg:将几何公差附着在注解弯头(即注解引线的水平部分)上,如图5.6.3所示,其中,注解须是系统自动生成的注解或在零件模式中添加的注解。


图5.6.2 “尺寸弯头”选项


图5.6.3 “注解弯头”选项

978-7-111-47152-3-Chapter05-679.jpg:几何公差由一条引线引出。

978-7-111-47152-3-Chapter05-680.jpg:几何公差由一条引线引出,且引线的引出端与所参照的图元垂直,该选项与上面的“带引线”选项在后面的几何公差讲解中多次用到,请读者留意。

978-7-111-47152-3-Chapter05-681.jpg:几何公差由一条引线引出,且引线的引出端与所参照的图元相切。

978-7-111-47152-3-Chapter05-682.jpg:将几何公差附着在其他几何公差上面,如图5.6.4所示


Step4.定义公差参照。在“几何公差”对话框中978-7-111-47152-3-Chapter05-684.jpg区域的978-7-111-47152-3-Chapter05-685.jpg下拉列表中选取978-7-111-47152-3-Chapter05-686.jpg选项,单击978-7-111-47152-3-Chapter05-687.jpg按钮,在系统978-7-111-47152-3-Chapter05-688.jpg的提示下,选取图5.6.5所示的边线为公差参照。


图5.6.4 “其他几何公差”选项


图5.6.5 定义公差参照(一)

Step5.定义公差的位置。

(1)在对话框中978-7-111-47152-3-Chapter05-691.jpg区域的978-7-111-47152-3-Chapter05-692.jpg下拉列表中选取978-7-111-47152-3-Chapter05-693.jpg选项,弹出图5.6.6所示的978-7-111-47152-3-Chapter05-694.jpg菜单,选择978-7-111-47152-3-Chapter05-695.jpg命令。

说明:978-7-111-47152-3-Chapter05-696.jpg区域的978-7-111-47152-3-Chapter05-697.jpg下拉列表中各选项的功能(除978-7-111-47152-3-Chapter05-698.jpg)将在下面各种公差的添加中分别用到,在此不再作详细说明。对于978-7-111-47152-3-Chapter05-699.jpg,选择后在系统978-7-111-47152-3-Chapter05-700.jpg的提示下,选取其他已标注的几何公差,则系统自动在选取的标注下生成一个新的标注,形式与选取的标注相同。

(2)在系统978-7-111-47152-3-Chapter05-701.jpg的提示下,选取图5.6.5所示边线为放置位置参照。

(3)在图5.6.5所示的位置单击中键,放置“直线度”公差符号,结果如图5.6.7所示。


图5.6.6 “引线类型”菜单

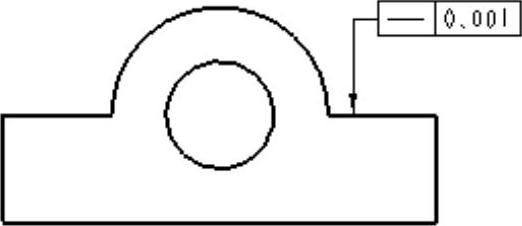

图5.6.7 标注“直线度”

Step6.在对话框978-7-111-47152-3-Chapter05-704.jpg选项卡中,接受系统默认的公差值0.001,如图5.6.8所示。

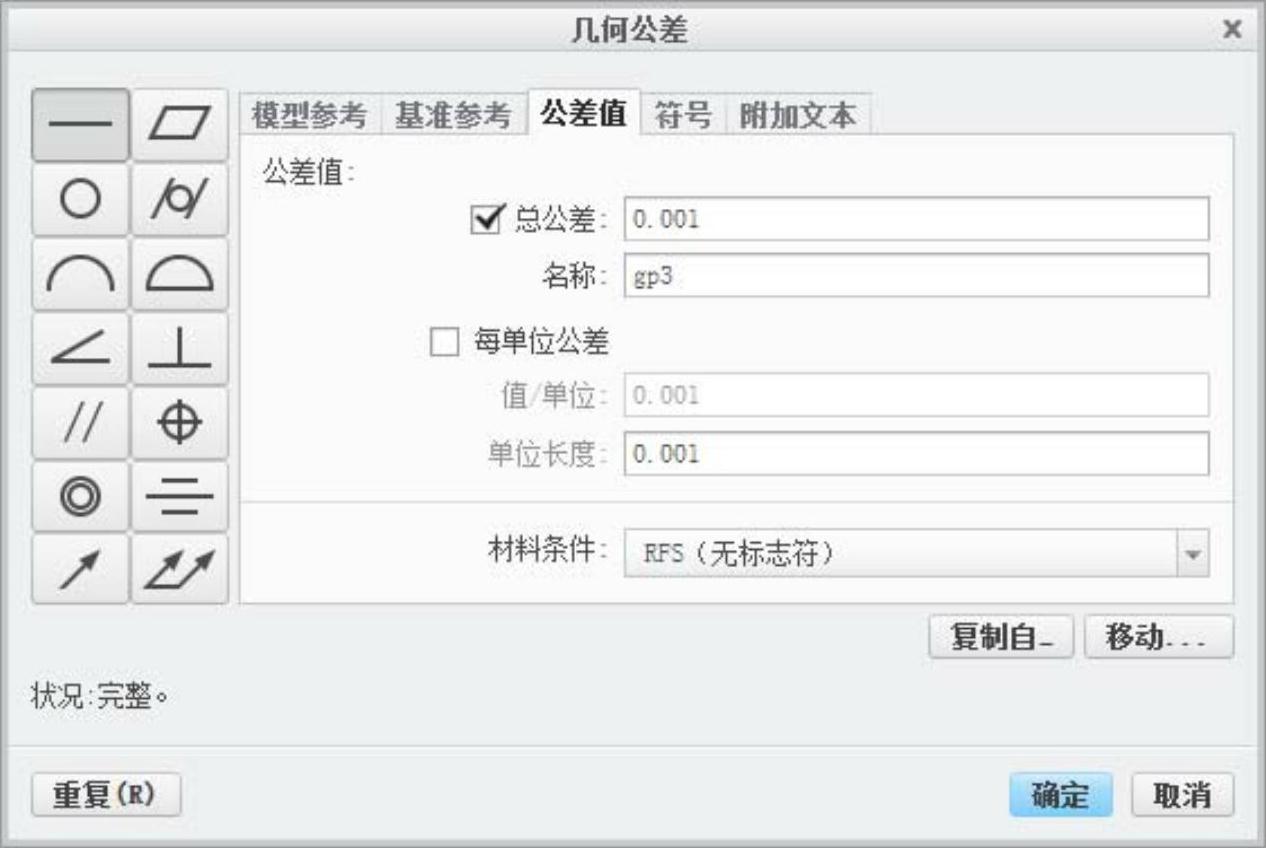

图5.6.8 “公差值”选项卡

图5.6.8所示的“公差值”选项卡中各选项的功能说明如下。

978-7-111-47152-3-Chapter05-706.jpg区域:在该区域的978-7-111-47152-3-Chapter05-707.jpg后的文本框中可设置公差值;当几何公差的类型为“直线度”“平面度”“曲面轮廓度”“垂直度”和“平行度”时,978-7-111-47152-3-Chapter05-708.jpg复选框处于可选状态,选中该复选框后,在978-7-111-47152-3-Chapter05-709.jpg978-7-111-47152-3-Chapter05-710.jpg文本框后输入相应的数值,如在978-7-111-47152-3-Chapter05-711.jpg后的文本框中输入数值0.02,在978-7-111-47152-3-Chapter05-712.jpg后的文本框中输入数值50,就表示参考平面的平行度公差在任一方向上50单位长度以内的平行度误差不能超过0.02单位,如图5.6.9b所示。

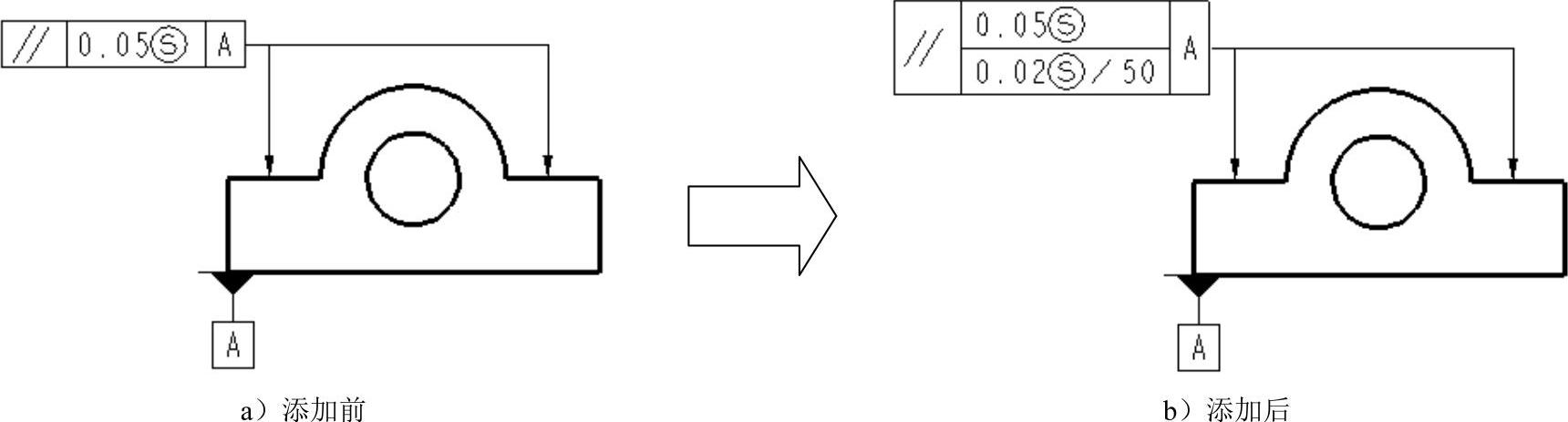

图5.6.9 添加“每单位公差”

978-7-111-47152-3-Chapter05-714.jpg下拉列表:在该区域下拉列表中选取的材料条件将应用于公差数值(显示在公差数值之后)。

978-7-111-47152-3-Chapter05-715.jpg:表示最小实体状态,其中LMC为Leastmaterialcondition的缩写

978-7-111-47152-3-Chapter05-716.jpg:表示最大实体状态,其中MMC为Maximummaterialcondition的缩写。

978-7-111-47152-3-Chapter05-717.jpg:表示忽略材料尺寸状态,且在公差值所在框格内显示符号978-7-111-47152-3-Chapter05-718.jpg如图5.6.9所示。

978-7-111-47152-3-Chapter05-719.jpg:表示忽略材料尺寸状态,且在公差值所在框格内不显示符号978-7-111-47152-3-Chapter05-720.jpg

Stage2.标注“平面度”

Step1.在“几何公差”对话框的右侧按钮区单击978-7-111-47152-3-Chapter05-721.jpg按钮,后面的操作过程与添加“直线度”公差操作相似。


Step3.定义公差参照。在978-7-111-47152-3-Chapter05-723.jpg区域的978-7-111-47152-3-Chapter05-724.jpg下拉列表中选取978-7-111-47152-3-Chapter05-725.jpg选项,单击978-7-111-47152-3-Chapter05-726.jpg按钮,选取图5.6.10所示的曲面为公差参照。

Step4.定义公差的位置。

(1)在对话框中978-7-111-47152-3-Chapter05-727.jpg区域的978-7-111-47152-3-Chapter05-728.jpg下拉列表中选取978-7-111-47152-3-Chapter05-729.jpg选项,在弹出的978-7-111-47152-3-Chapter05-730.jpg菜单中选择978-7-111-47152-3-Chapter05-731.jpg命令。

(2)在系统978-7-111-47152-3-Chapter05-732.jpg的提示下,选取图5.6.10所示面的边线为放置位置参照。

注意:所选的面在该视图中显示仅是一条边线,此处选取的是面的边线,在操作过程中不能将面与它的边线混淆。

(3)在图5.6.10所示的位置单击中键,放置“平面度”公差符号。

Step5.在978-7-111-47152-3-Chapter05-733.jpg选项卡中,接受系统默认的公差值0.001。

Step6.单击对话框中的978-7-111-47152-3-Chapter05-734.jpg按钮,完成“平面度”的标注,结果如图5.6.11所示。

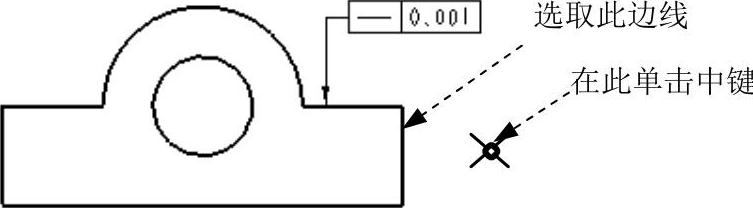

图5.6.10 定义公差参照(二)

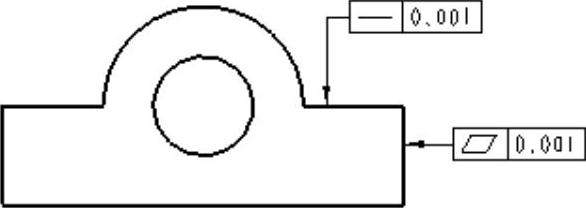

图5.6.11 标注“平面度”

注意:在“几何公差”对话框中,“直线度”和“平面度”的978-7-111-47152-3-Chapter05-737.jpg978-7-111-47152-3-Chapter05-738.jpg选项卡中,都不需要作修改,因此在此不再赘述。


Stage1.标注“圆度”

Step1.将工作目录设置至D:\creo3.7\work\ch05.06.01,打开工程图文件tolerance_02.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter05-741.jpg选项卡中单击“几何公差”按钮978-7-111-47152-3-Chapter05-742.jpg,系统弹出“几何公差”对话框。(www.daowen.com)


Step4.定义公差参照。在978-7-111-47152-3-Chapter05-744.jpg区域的978-7-111-47152-3-Chapter05-745.jpg下拉列表中选取978-7-111-47152-3-Chapter05-746.jpg选项,单击978-7-111-47152-3-Chapter05-747.jpg按钮,选取图5.6.12所示曲面为公差参照。

Step5.定义公差的位置。

(1)在对话框中978-7-111-47152-3-Chapter05-748.jpg区域的978-7-111-47152-3-Chapter05-749.jpg下拉列表中选取978-7-111-47152-3-Chapter05-750.jpg选项,在弹出的图5.6.13所示的978-7-111-47152-3-Chapter05-751.jpg菜单中选择978-7-111-47152-3-Chapter05-752.jpg命令。

(2)在系统978-7-111-47152-3-Chapter05-753.jpg的提示下,选取图5.6.12所示的边线为放置位置参照。

(3)在图5.6.12所示的位置单击中键,放置“圆度”公差。


图5.6.12 定义公差参照(一)


图5.6.13 “引线类型”菜单

Step6.在978-7-111-47152-3-Chapter05-756.jpg选项卡中,接受系统默认的公差值0.001,结果如图5.6.14所示。

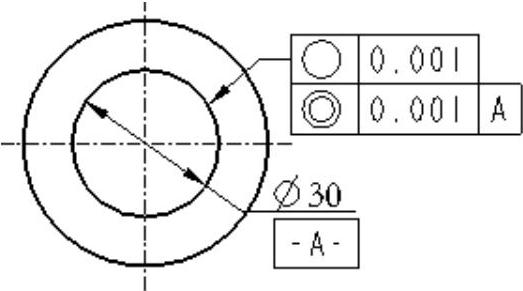

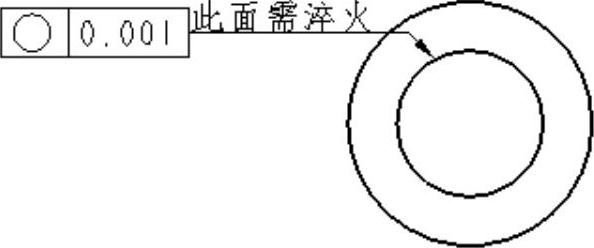

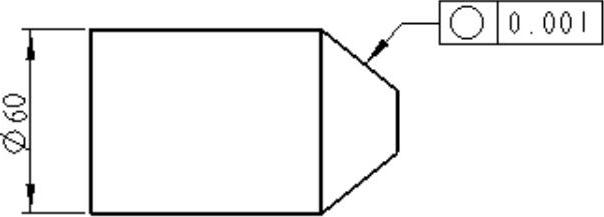

图5.6.14 标注“圆度”

Stage2.标注“圆柱度”

Step1.在“几何公差”对话框的下侧按钮区单击978-7-111-47152-3-Chapter05-758.jpg按钮,后面的操作过程与添加“圆度”公差操作相似。


Step3.定义公差参照。在978-7-111-47152-3-Chapter05-760.jpg区域的978-7-111-47152-3-Chapter05-761.jpg下拉列表中选取978-7-111-47152-3-Chapter05-762.jpg选项,单击978-7-111-47152-3-Chapter05-763.jpg按钮,选取图5.6.15所示的曲面为公差参照。

Step4.定义公差的位置。

(1)在对话框中978-7-111-47152-3-Chapter05-764.jpg区域的978-7-111-47152-3-Chapter05-765.jpg下拉列表中选取978-7-111-47152-3-Chapter05-766.jpg选项。

(2)在系统978-7-111-47152-3-Chapter05-767.jpg的提示下,选取图5.6.15所示的尺寸,系统自动生成圆柱度的标注。

Step5.在978-7-111-47152-3-Chapter05-768.jpg选项卡中,接受系统默认的公差值0.001。

Step6.单击对话框中的978-7-111-47152-3-Chapter05-769.jpg按钮,完成“圆柱度”的标注,结果如图5.6.16所示。

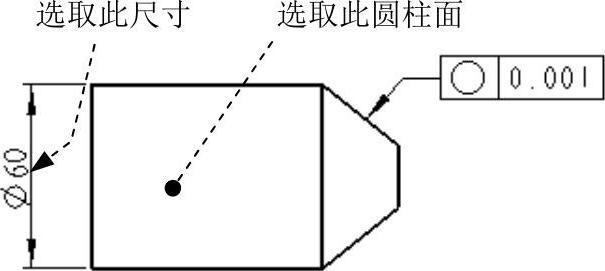

图5.6.15 定义公差参照(二)

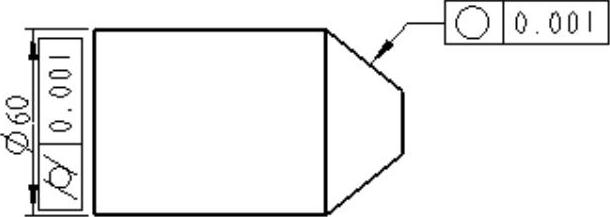

图5.6.16 标注“圆柱度”

注意:图5.6.16所示的“圆柱度”公差放置的位置为竖向放置,在一般应用中通常为横向放置,特此说明。


标注线轮廓度、曲面轮廓度操作的一般过程如下。

Stage1.标注“线轮廓度”

Step1.将工作目录设置至D:\creo3.7\work\ch05.06.01,打开工程图文件tolerance_03.drw,该工程图所使用的零件模型如图5.6.17所示。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter05-774.jpg选项卡中单击“几何公差”按钮978-7-111-47152-3-Chapter05-775.jpg,系统弹出“几何公差”对话框。


Step4.定义公差参照。在978-7-111-47152-3-Chapter05-777.jpg区域的978-7-111-47152-3-Chapter05-778.jpg下拉列表中选取978-7-111-47152-3-Chapter05-779.jpg选项,单击978-7-111-47152-3-Chapter05-780.jpg按钮,选取图5.6.18所示的边线为公差参照。

Step5.定义公差的位置。

(1)在对话框中978-7-111-47152-3-Chapter05-781.jpg区域的978-7-111-47152-3-Chapter05-782.jpg下拉列表中选取978-7-111-47152-3-Chapter05-783.jpg选项。

(2)在系统978-7-111-47152-3-Chapter05-784.jpg的提示下,在图5.6.18所示的位置单击,放置“线轮廓度”公差。


图5.6.17 零件模型

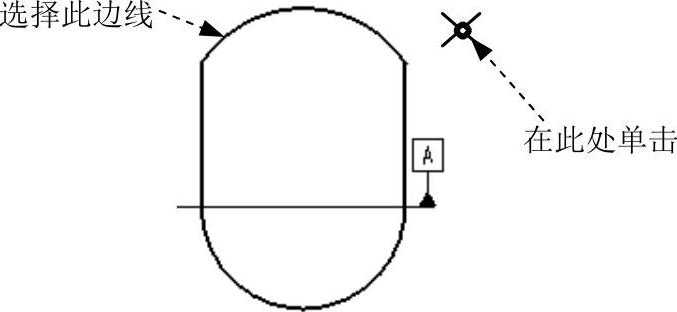

图5.6.18 定义公差参照(一)

Step6.选取978-7-111-47152-3-Chapter05-787.jpg选项卡,在978-7-111-47152-3-Chapter05-788.jpg子选项卡的978-7-111-47152-3-Chapter05-789.jpg下拉列表中选取基准978-7-111-47152-3-Chapter05-790.jpg,如图5.6.19所示。

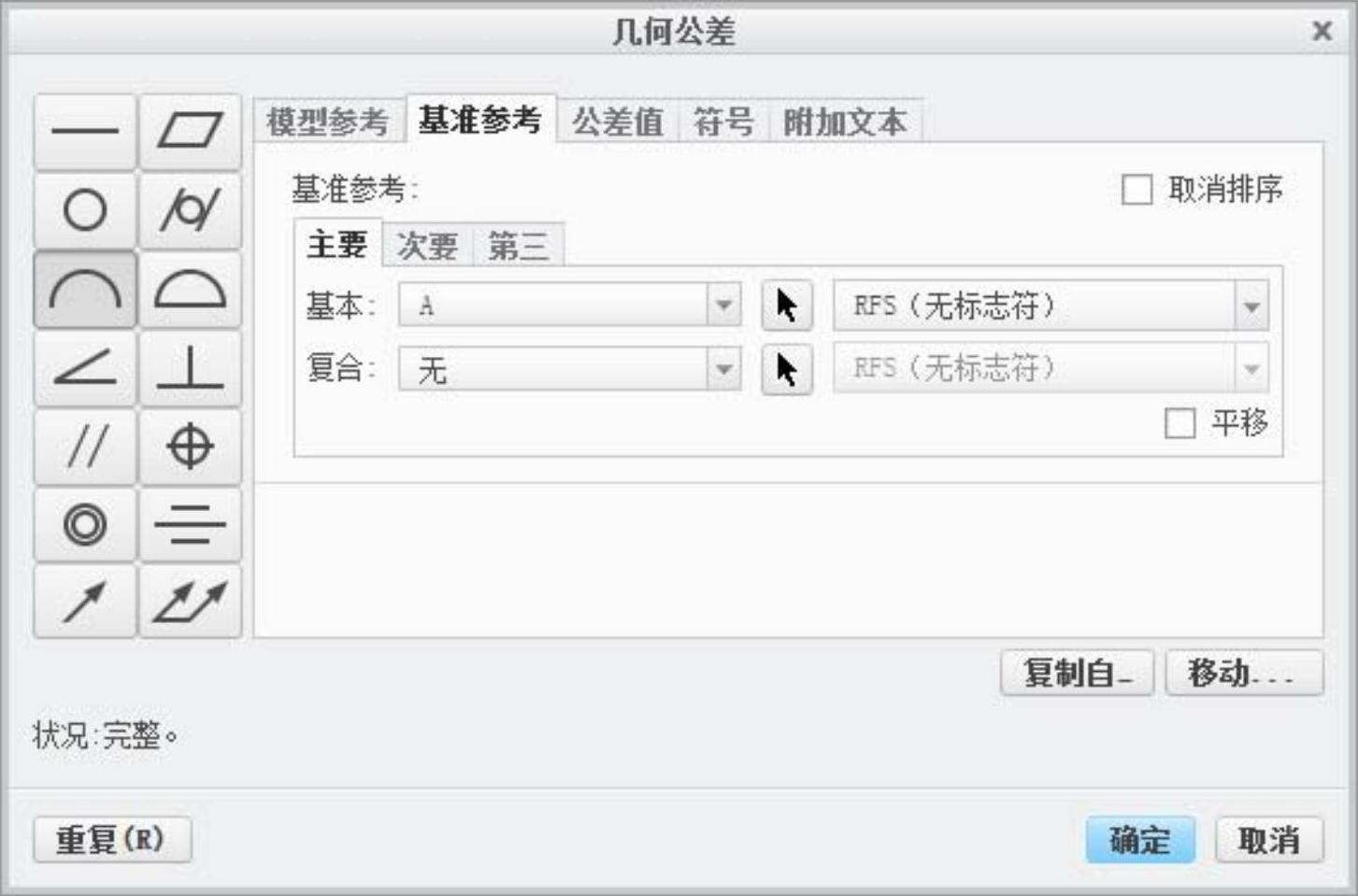

图5.6.19 “基准参考”选项卡

Step7.在978-7-111-47152-3-Chapter05-792.jpg选项卡中,接受系统默认的公差值0.001。

注意:“线轮廓度”的978-7-111-47152-3-Chapter05-793.jpg选项卡可以不进行修改,此时“线轮廓度”无基准要求,添加完成后标注的形式如图5.6.20所示;添加基准后,标注形式如图5.6.21所示。

Stage2.标注“曲面轮廓度”

Step1.在“几何公差”对话框的下侧按钮区单击978-7-111-47152-3-Chapter05-794.jpg按钮。


Step3.定义公差参照。在978-7-111-47152-3-Chapter05-796.jpg区域的978-7-111-47152-3-Chapter05-797.jpg下拉列表中选取978-7-111-47152-3-Chapter05-798.jpg选项,单击978-7-111-47152-3-Chapter05-799.jpg按钮,选取图5.6.22所示的面为公差参照。


图5.6.20 无基准参照


图5.6.21 有基准参照

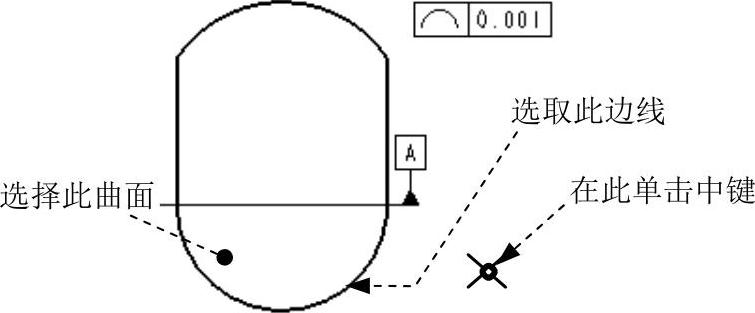

图5.6.22 定义公差参照(二)

Step4.定义公差的位置。

(1)在对话框中978-7-111-47152-3-Chapter05-803.jpg区域的978-7-111-47152-3-Chapter05-804.jpg下拉列表中选取978-7-111-47152-3-Chapter05-805.jpg选项,在弹出的978-7-111-47152-3-Chapter05-806.jpg菜单中选择978-7-111-47152-3-Chapter05-807.jpg命令。

(2)在系统978-7-111-47152-3-Chapter05-808.jpg的提示下,选取图5.6.22所示的边线为放置位置参照,在978-7-111-47152-3-Chapter05-809.jpg菜单中单击978-7-111-47152-3-Chapter05-810.jpg命令,系统弹出图5.6.23所示的978-7-111-47152-3-Chapter05-811.jpg菜单,且在视图中显示指引线方向,如图5.6.24所示。

(3)在978-7-111-47152-3-Chapter05-812.jpg菜单中选择978-7-111-47152-3-Chapter05-813.jpg命令,然后在系统978-7-111-47152-3-Chapter05-814.jpg的提示下,在图5.6.22所示的位置单击中键,放置“曲面轮廓度”公差。

Step5.选取978-7-111-47152-3-Chapter05-815.jpg选项卡,在978-7-111-47152-3-Chapter05-816.jpg子选项卡的978-7-111-47152-3-Chapter05-817.jpg下拉列表中选取基准978-7-111-47152-3-Chapter05-818.jpg

Step6.在978-7-111-47152-3-Chapter05-819.jpg选项卡中,接受系统默认的公差值0.001。

Step7.单击978-7-111-47152-3-Chapter05-820.jpg按钮(或单击中键),完成“曲面轮廓度”的添加,结果如图5.6.25所示。

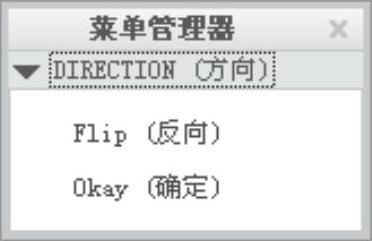

图5.6.23 “方向”菜单

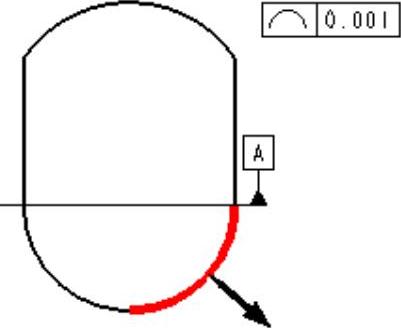

图5.6.24 指引线方向


图5.6.25 标注“曲面轮廓度”
