在Creo 3.0系统中，当将配置文件“tol_display”的值设置为“yes”后，即可在“尺寸属性”对话框中对其尺寸公差的显示格式进行编辑。

Step1.将工作目录设置至D:\creo3.7\work\ch05.05.03，打开工程图文件base_drw.drw（在此文件中已将配置文件“tol_display”的值设置为“yes”）。

Step2.双击图5.5.11所示的尺寸，系统弹出图5.5.12所示的“尺寸属性”对话框（在此步中所双击的尺寸是手动创建的尺寸）。

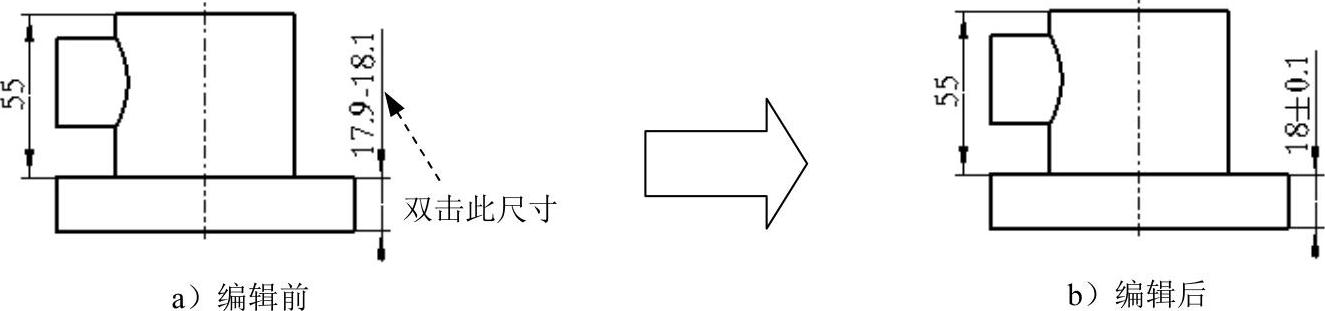

图5.5.11 编辑尺寸公差

Step3.在“尺寸属性”对话框中区域的下拉列表中选取选项（如果有必要还可以在文本栏中修改公差数值）。

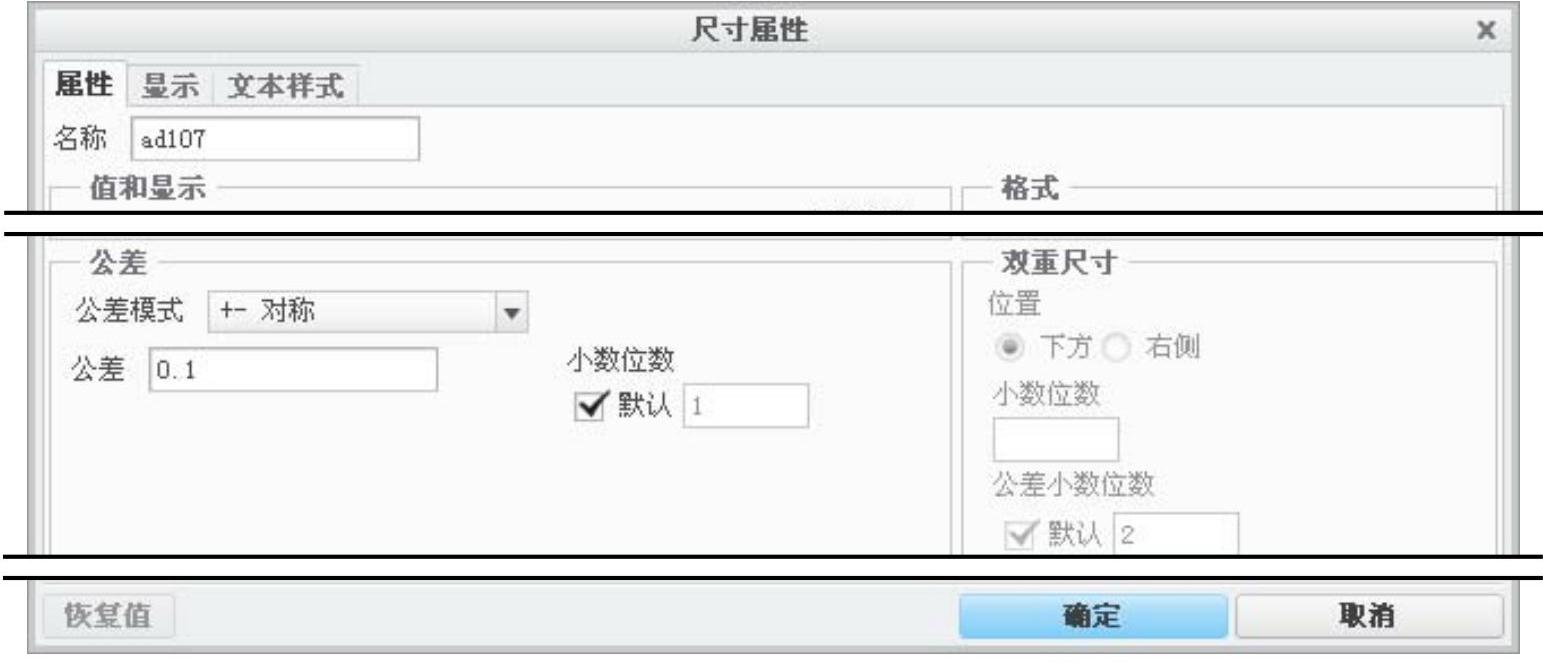

图5.5.12 “尺寸属性”对话框

Step4.单击“尺寸属性”对话框中的按钮，此时尺寸的公差以正负号的形式显示，如图5.5.11b所示。

说明：(www.daowen.com)

在命令下有五种选项：、、、和，读者可以选取不同的选项来显示尺寸。

：选取，系统只显示尺寸的公称值，效果与配置文件“tol_mode”的

值“nominal”相同。

：选取，尺寸以最大极限偏差和最小极限偏差的形式显示，效果与配置文件“tol_mode”的值“limits”相同。

：选取，公差以上极限偏差和下极限偏差的形式显示，效果与配置文件“tol_mode”的值“plusminus”相同。

：选取，以对称的形式显示公差，效果与配置文件“tol_mode”的值“plusminussym”相同。

：选取，以对称的形式显示公差，公差位于公称值的左上角，效果与配置文件“default_tol_mode”的值“plusminussym_super”相同。

修改自动生成尺寸与修改手动生成尺寸的不同之处在于，自动生成尺寸可修改公称值，且公差显示不受配置文件“default_tol_mode”影响，只能通过“尺寸属性”对话框修改。

在Creo3.0系统中，在零件环境、装配体环境和工程图环境的任一种环境下，都可以对尺寸的公差显示格式作修改，并且修改后，它会被反映到Creo3.0所有的模式中。
