如何设置尺寸公差格式

在Creo 3.0系统中,配置文件“default_tol_mode”用来设置尺寸的具体的公差显示格式。下面介绍设置尺寸公差格式的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.05.02,打开工程图文件base_drw.drw(在此文件中已将配置文件tol_display的值设置为“yes”)。

Step2.选择下拉菜单978-7-111-47152-3-Chapter05-596.jpg978-7-111-47152-3-Chapter05-597.jpg978-7-111-47152-3-Chapter05-598.jpg978-7-111-47152-3-Chapter05-599.jpg978-7-111-47152-3-Chapter05-600.jpg命令,系统弹出“绘图属性”对话框,在对话框中单击978-7-111-47152-3-Chapter05-601.jpg区域的978-7-111-47152-3-Chapter05-602.jpg单选项,系统弹出“选项”对话框。

Step3.在对话框列表区域中选择978-7-111-47152-3-Chapter05-603.jpg选项,在对话框下部的978-7-111-47152-3-Chapter05-604.jpg下拉列表中选取978-7-111-47152-3-Chapter05-605.jpg选项,如图5.5.5所示,单击978-7-111-47152-3-Chapter05-606.jpg按钮

Step4.单击978-7-111-47152-3-Chapter05-607.jpg按钮,关闭“选项”对话框;再单击978-7-111-47152-3-Chapter05-608.jpg按钮,关闭“绘图属性”对话框。


图5.5.5 “选项”对话框

Step5.在功能区中选择978-7-111-47152-3-Chapter05-610.jpg978-7-111-47152-3-Chapter05-611.jpg978-7-111-47152-3-Chapter05-612.jpg命令。创建图5.5.6所示的尺寸标注,可见尺寸以带有公差的形式显示(尺寸显示为“17.9-18.1”)。

说明:

配置文件“default_tol_mode”的值有五种选择,它们分别是“nominal”“limits”“plusminus”“plusminussym”和“plusminussym_super”。当将值设置为“nominal”时,尺寸只以公称值的形式显示,如图5.5.7所示;当将值设置为“limits”时,尺寸以最大极限偏差和最小极限偏差的形式显示,如图5.5.6所示;当将值设置为“plusminus”时,公差以上极限偏差和下极限偏差的形式显示,如图5.5.8所示;当将值设置为“plusminussym”时,以对称的形式显示公差,如图5.5.9所示;当将值设置为“plusminussym_super”时,以对称的形式显示公差,公差位于公称值的左上角,如图5.5.10所示。

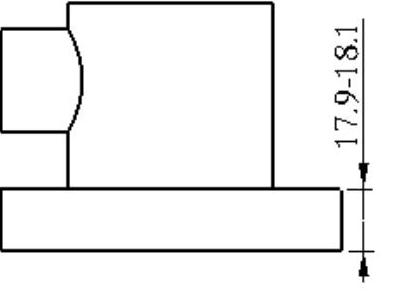

图5.5.6 尺寸显示(一)(www.daowen.com)

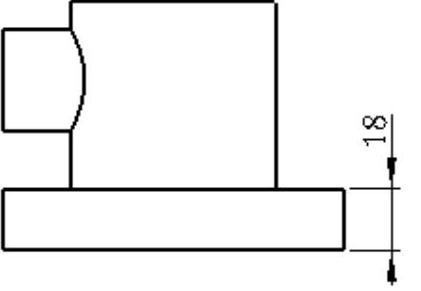

图5.5.7 尺寸显示(二)

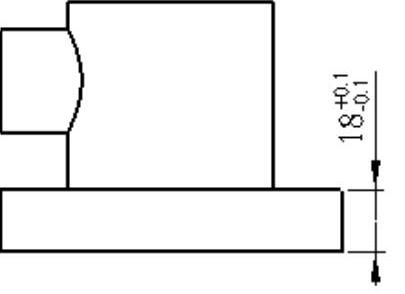

图5.5.8 尺寸显示(三)

在本例中,是通过选择下拉菜单978-7-111-47152-3-Chapter05-616.jpg978-7-111-47152-3-Chapter05-617.jpg978-7-111-47152-3-Chapter05-618.jpg978-7-111-47152-3-Chapter05-619.jpg978-7-111-47152-3-Chapter05-620.jpg命令进入“选项”对话框的,故与选择下拉菜单978-7-111-47152-3-Chapter05-621.jpg978-7-111-47152-3-Chapter05-622.jpg978-7-111-47152-3-Chapter05-623.jpg命令进入的“PTCCreo Paramtric选项”对话框略有不同。根据系统的具体配置差异,在不同情况下进入的“选项”对话框其中所列的配置文件也会有不同,如在本例中选择978-7-111-47152-3-Chapter05-624.jpg978-7-111-47152-3-Chapter05-625.jpg978-7-111-47152-3-Chapter05-626.jpg命令进入的“PTCCreoParamtric选项”对话框中列出配置文件tol_mode,但是该配置文件显示的是当前默认的公差模式,无法修改其值,所以需选择下拉菜单978-7-111-47152-3-Chapter05-627.jpg978-7-111-47152-3-Chapter05-628.jpg978-7-111-47152-3-Chapter05-629.jpg978-7-111-47152-3-Chapter05-630.jpg978-7-111-47152-3-Chapter05-631.jpg命令进入“选项”对话框。对配置文件default_tol_mode的修改才是有效的。

配置文件的设置只会影响新增加的手动创建尺寸的公差显示格式,对于已有的手动创建的尺寸不会产生影响;对于自动显示的尺寸只能在“尺寸属性”对话框中修改其公差显示,这在下面一小节中将讲到。

在创建模型或工程图时,系统会根据配置文件中关于公差的设置来显示尺寸,所以可以根据需要将配置文件设置为最常用的尺寸公差显示格式。

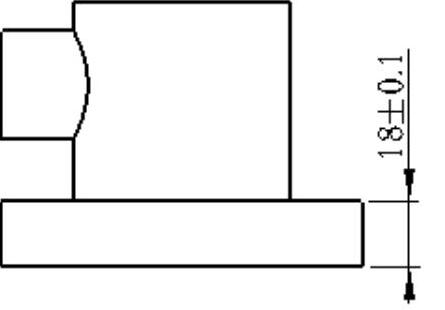

图5.5.9 尺寸显示(四)

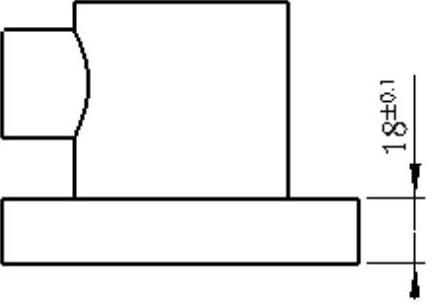

图5.5.10 尺寸显示(五)
