在Creo 3.0系统下的工程图环境中，可以调节尺寸的显示格式，如只显示尺寸的公称值、以最大极限偏差和最小极限偏差的形式显示尺寸、以公称尺寸并带有一个上极限偏差和一个下极限偏差的形式显示尺寸和以公称尺寸之后加上一个正负号显示尺寸。在默认情况下，系统只显示尺寸的公称值，可以通过适当的设置和编辑来显示尺寸的公差。

在设置和编辑尺寸的公差之前，需对系统的相关配置文件进行设置。下面介绍设置配置文件的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.05.01，打开工程图文件base_drw.drw。

Step2.选择下拉菜单命令，系统弹出“绘图属性”对话框，在对话框中单击区域的单选项，系统弹出图5.5.1所示的“选项”对话框（一）。

图5.5.1 “选项”对话框（一）

Step3.在“选项”对话框左侧的配置文件列表中找到配置文件并单击选取它（可选择按字母排序后再查找）。

Step4.此时在“选项”对话框下部的和文本框中自动添加有关配置文件“tol_display”的项目，如图5.5.2所示。

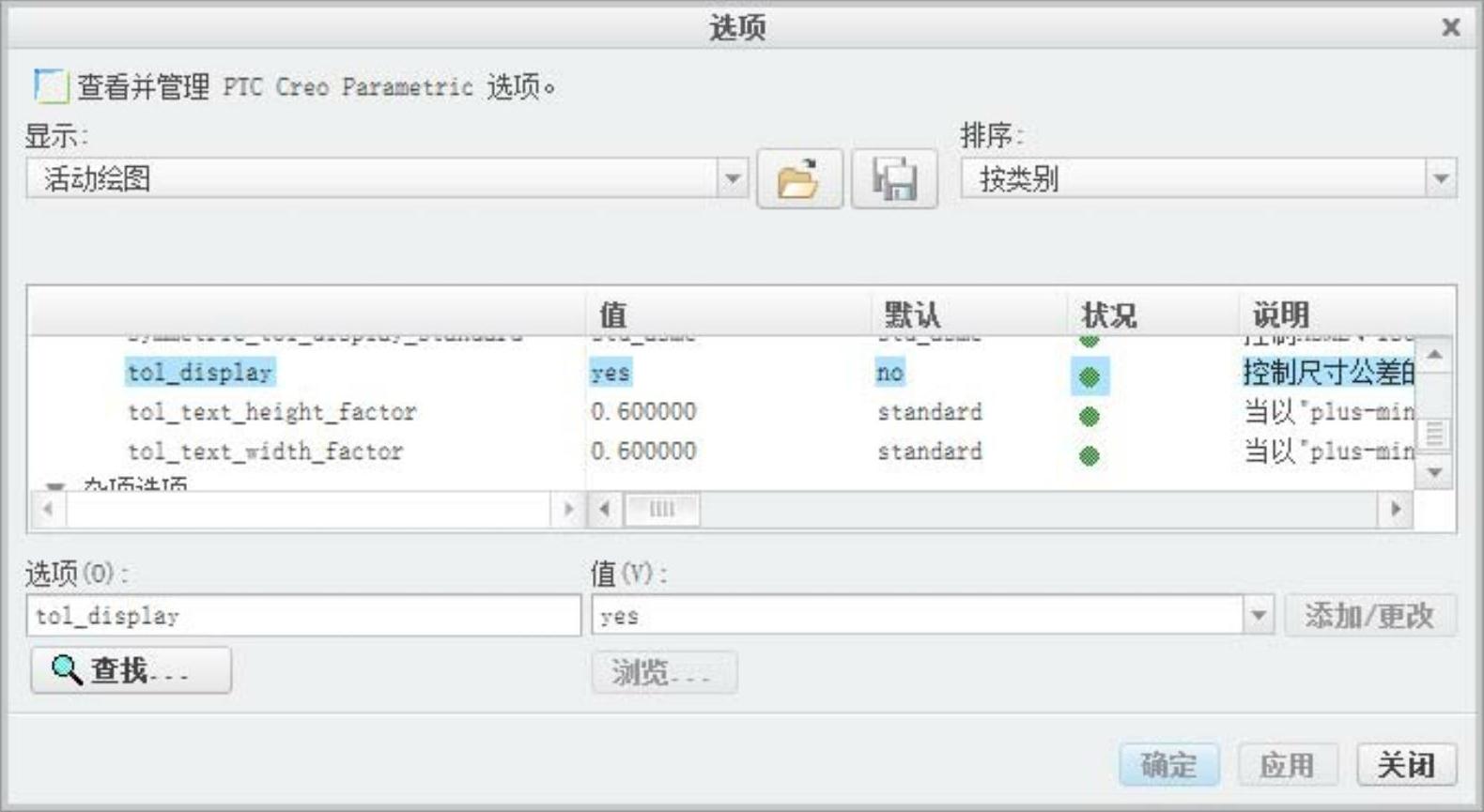

图5.5.2 “选项”对话框（二）

Step5.在下拉列表中选取选项，单击按钮。(www.daowen.com)

Step6.单击按钮，关闭“选项”对话框；再单击按钮，关闭“绘图属性”对话框。

说明：如果不对系统的配置文件作修改，则在视图中双击任意一个尺寸后，系统弹出“尺寸属性”对话框的下拉列表显示为灰色，即不可修改尺寸在视图中的显示格式。在系统默认的情况下，配置文件的值被设置为“yes”，但在某些特殊情况下，其值为“no”，因此，如果要使尺寸在视图中显示不同形式的公差，可以先按上述介绍的方法对配置文件tol_display作设置。

Step7.在视图中选取图5.5.3a所示的尺寸，然后右击，从快捷菜单中选择命令，系统弹出图5.5.4所示的“尺寸属性”对话框，在区域的文本框中输入数值2，在区域的下拉列表中选取选项，在文本框中输入数值0.40，在文本框中输入数值-0.19。

说明：选取的图5.5.3a所示的尺寸为系统自动生成的尺寸，故需右击，然后从快捷菜单中选择命令，才可弹出“尺寸属性”对话框；如尺寸为手动创建，直接双击即可。

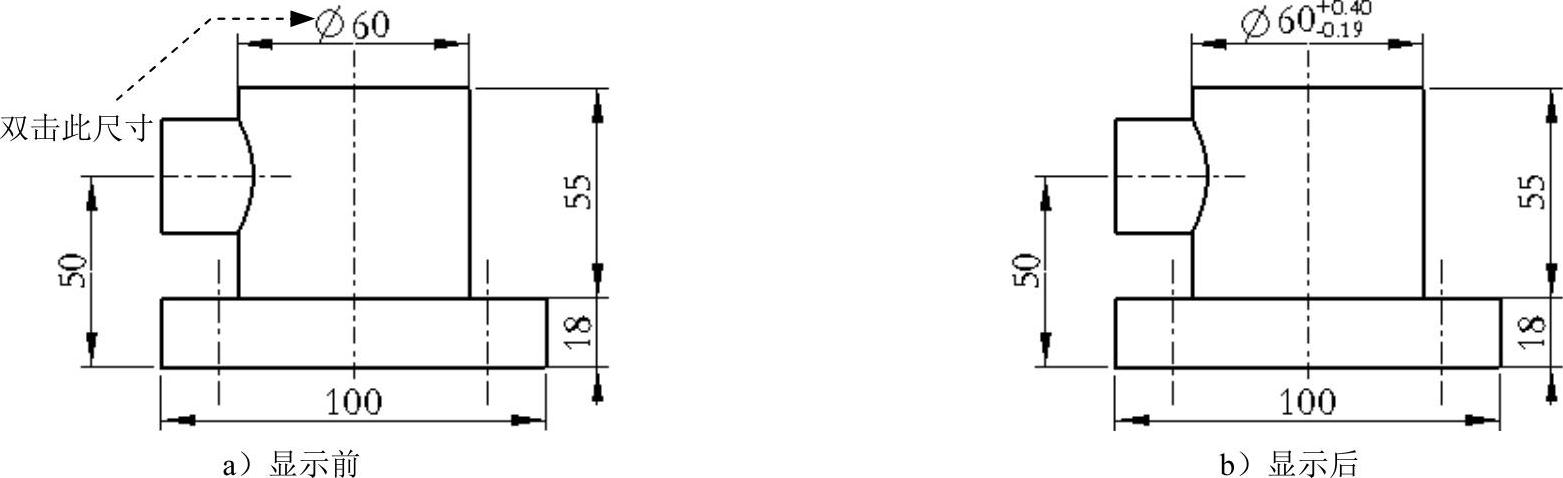

图5.5.3 显示尺寸公差

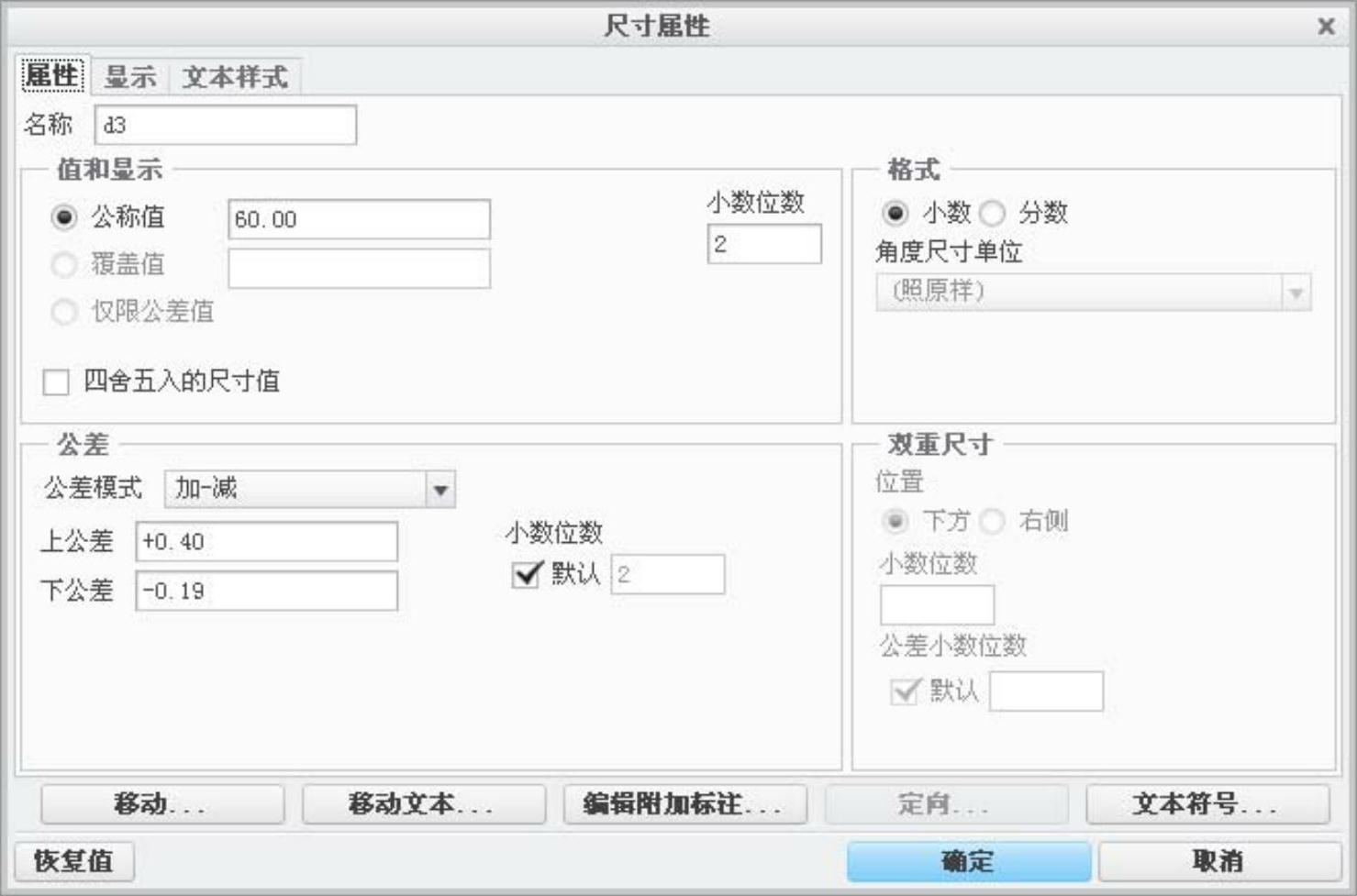

图5.5.4 “尺寸属性”对话框

说明：图5.5.4所示的“尺寸属性”对话框中，下拉列表中各选项的功能将在后面的“编辑尺寸公差”一节中讲到。

Step8.单击按钮，关闭对话框，此时被修改尺寸如图5.5.3b所示。
