在工程图中，经常需要标注基准（基准面、基准轴），以作为标注尺寸、公差等参数的参照。下面以在图5.4.1所示的视图中创建基准A为例，说明在工程图环境中基准标注的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.04.01，打开工程图文件base_drw_1.drw。

Step2.在功能选项卡区域的选项卡中选择命令，系统弹出图5.4.2所示的“基准”对话框。

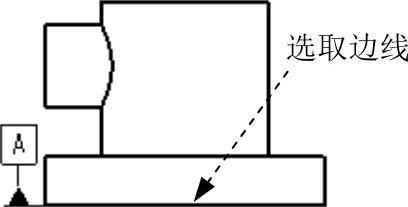

图5.4.1 基准标注

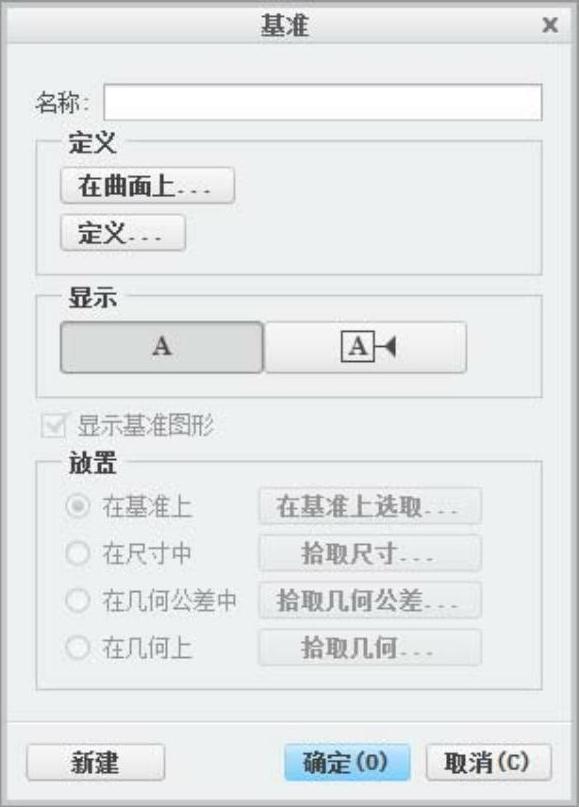

图5.4.2 “基准”对话框

Step3.在“基准”对话框中进行下列操作。

（1）在“基准”对话框中的文本框中输入基准名A。

（2）单击该区域中的按钮，然后选取图5.4.1所示的边线。

说明：如果没有现成的平面可选取，可单击区域中的按钮，此时系统弹出图5.4.3所示的菜单管理器，利用该菜单管理器可以定义所需要的基准平面。

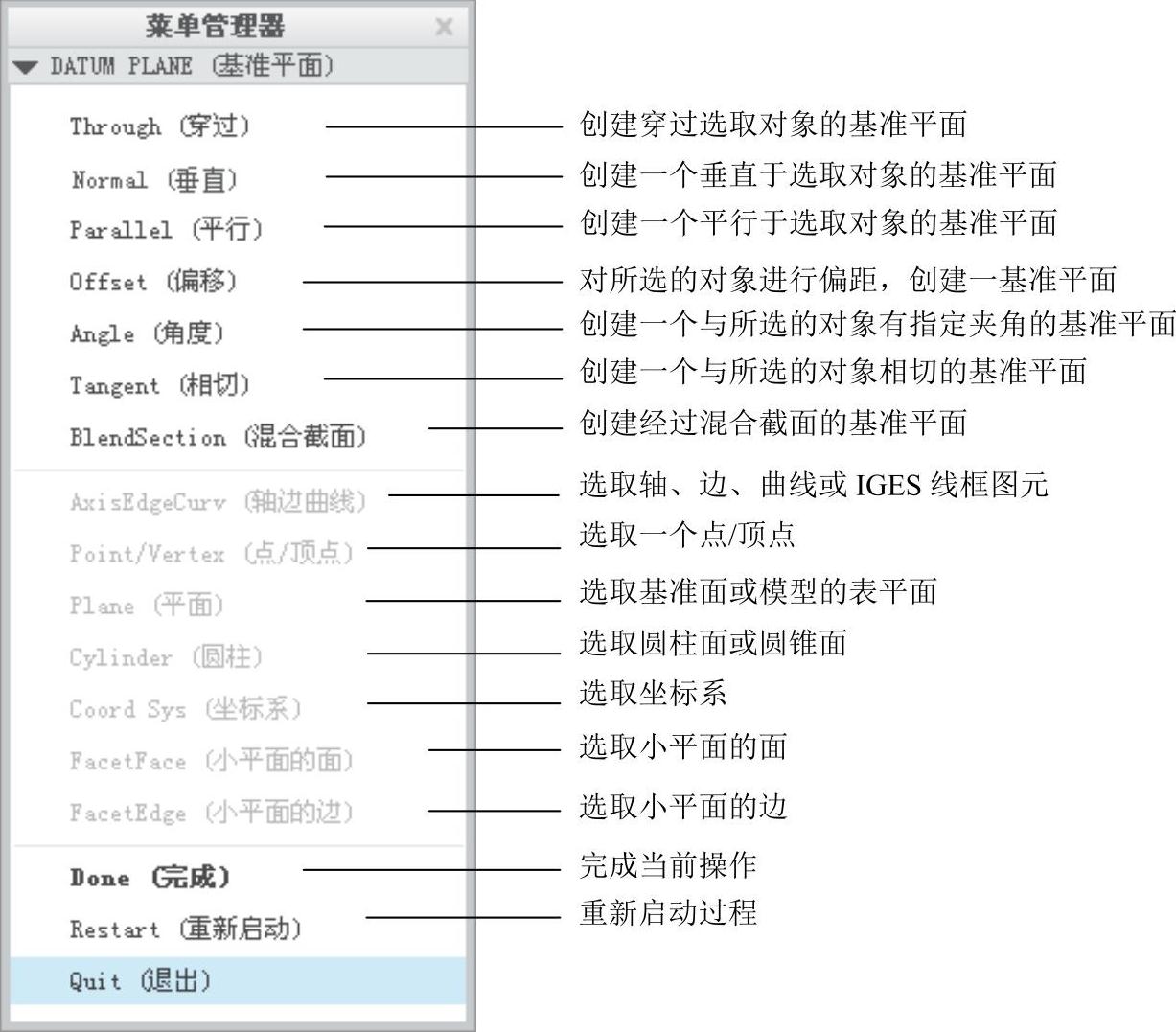

图5.4.3 “基准平面”菜单

（3）在区域中按下按钮，此时在视图中显示基准，如图5.4.4所示。

（4）在区域中选中单选项，最后单击按钮。

说明：如果还需创建基准面，可单击按钮，再按以上步骤创建基准面。

Step4.选取基准，按住鼠标左键，将基准符号移至合适的位置。

Step5.视情况将其他视图中不需要的基准符号拭除，如拭除图5.4.4中所示的符号。(www.daowen.com)

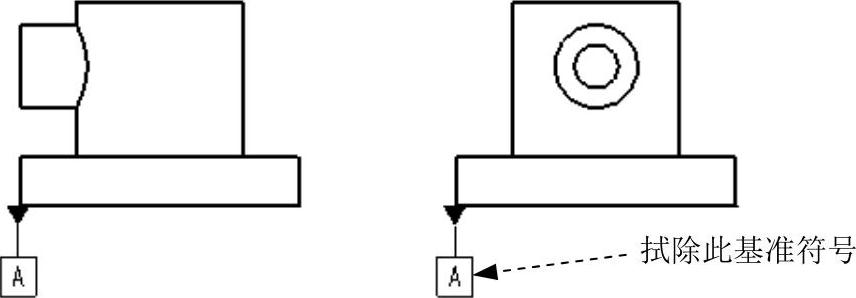

图5.4.4 基准显示

说明：如果在模型中设置了基准平面，则可以在功能选项卡区域的选项卡中选择（显示模型注释）命令将其自动显示出来（在“显示模型注释”对话框中单击选

下面以模型“base”为例，来说明在模型中创建基准平面的一般过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.04.01，打开模型文件base_2.prt。

Step2.在功能选项卡区域的选项卡中单击“注释特征”按钮，系统弹出图5.4.5所示的“注释特征”对话框。

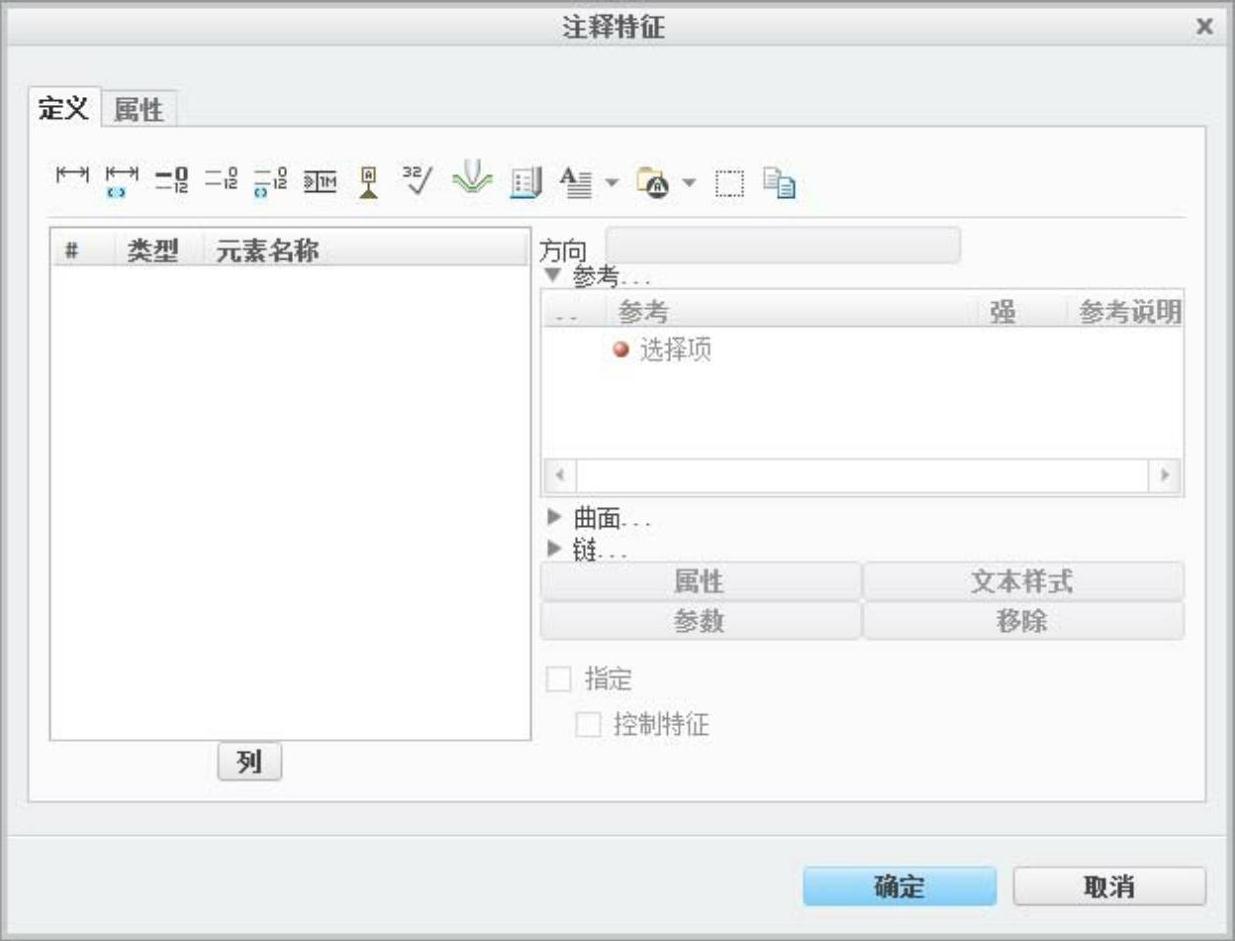

图5.4.5 “注释特征”对话框

Step3.在“注释特征”对话框的选项卡中单击按钮，系统弹出图5.4.6所示的“设置基准标记”对话框。在对话框中的文本框中输入基准名RIGHT，然后选取图5.4.7所示的RIGHT基准平面，在区域中选中单选项，单击对话框中的按钮，单击按钮，关闭对话框。

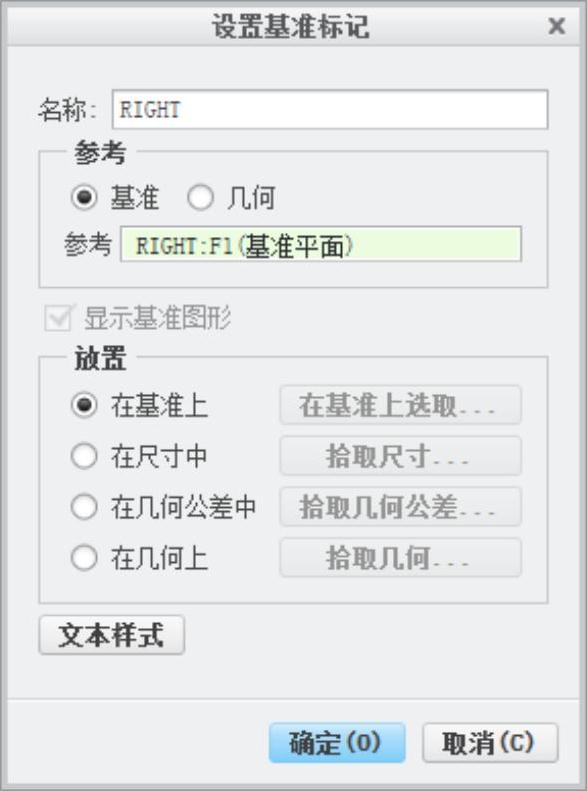

图5.4.6 “设置基准标记”对话框

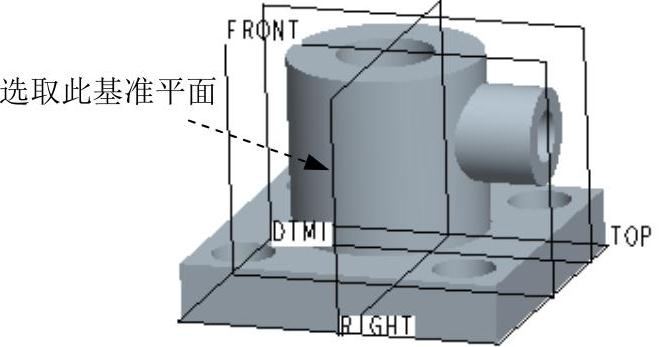

图5.4.7 选取基准平面

Step4.单击“打开”按钮，打开工程图文件base_drw_2.drw。

Step5.可见在工程图中显示基准平面RIGHT，如图5.4.8所示。

图5.4.8 基准显示
