在装配体工程图中可以自动生成球标，但在某些情况下也需要手动创建球标。球标的创建和注解的创建是类似的，下面结合例子介绍球标创建的一般过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.03.02，打开工程图文件multi_view.drw。

Step2.在功能选项卡区域的选项卡中选择命令，系统弹出菜单。

Step3.从该菜单中依次选择命令。

Step4.此时系统弹出菜单，然后选择命令，选取图5.3.5a所示的边线，在合适的位置单击中键放置球标。

Step5.在提示后面的文本框中输入“1”，按两次回车键，此时在视图中显示图5.3.5b所示的球标，选择命令。

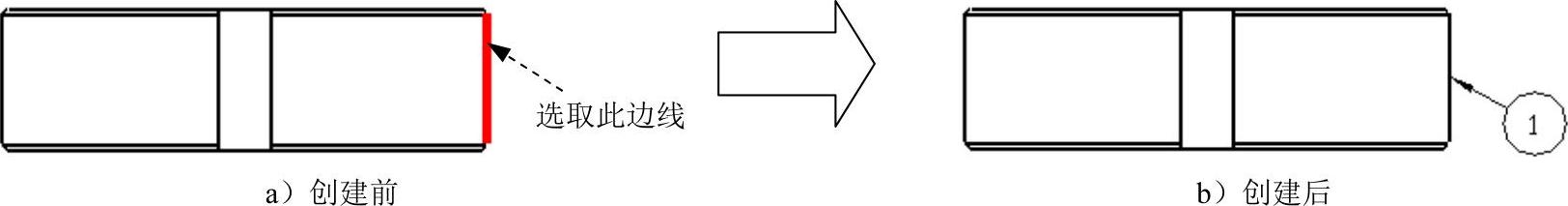

图5.3.5 手动创建球标（一）(www.daowen.com)

Step6.重复上述步骤，创建图5.3.6所示的球标。

说明：

在简单的装配体工程图或多模型工程图中，可以用上述介绍的方法手动创建球标，但如果在复杂的装配体工程图中这样做很繁琐，因此可以用自动生成球标的方法，这在后面的章节中将讲到。

对球标的编辑和对注解的编辑操作也是类似的，故在后面的介绍中只讲解对注解的编辑操作，读者可参考其对球标进行相应的编辑操作。

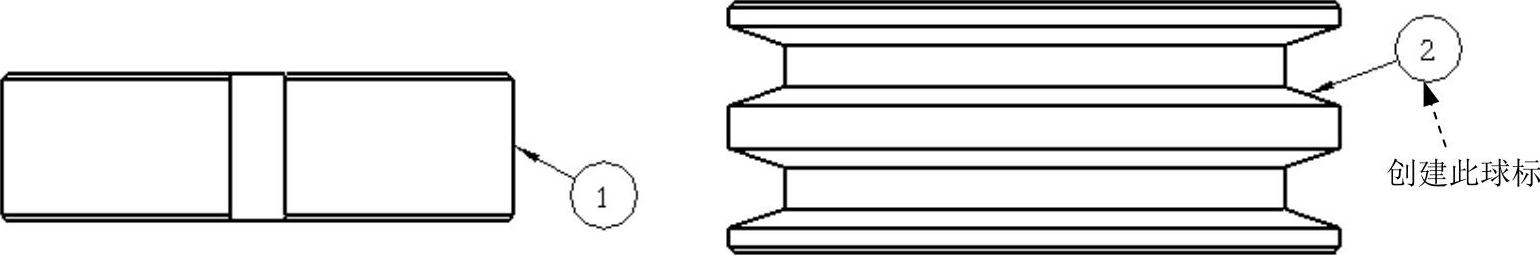

图5.3.6 手动创建球标（二）
