从前面关于自动生成尺寸的显示的操作中，我们会注意到，由系统自动显示的尺寸在工程图上有时会显得杂乱无章，尺寸相互遮盖，尺寸间距过松或过密，某个视图上的尺寸太多，甚至出现重复标注，这些问题通过对尺寸进行编辑后都可以解决。尺寸的编辑包括尺寸（包括尺寸文本、尺寸界线）的移动、拭除、删除，对自动生成尺寸的整理，尺寸的切换视图，修改尺寸的数值和属性（包括尺寸公差、尺寸文本字高、尺寸文本字型），以及使尺寸避开剖面线等。下面分别对它们进行介绍。

1．移动尺寸

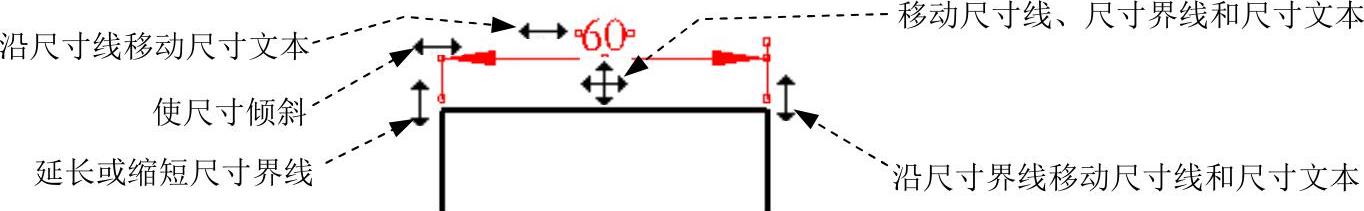

无论是自动生成的尺寸，还是手动创建的尺寸，都可以通过手动将其移动至合适的位置。移动尺寸及其尺寸文本的方法：选取要移动的尺寸，当尺寸加亮显示后，如图5.2.75所示，再将鼠标指针放到要移动的尺寸上，按住鼠标的左键并移动鼠标，尺寸及尺寸文本会随着鼠标移动，移到所需的位置后，松开鼠标的左键。

说明：当尺寸被加亮显示后，在尺寸文本的中间及两侧、尺寸线的两端、尺寸界线的两端均以小方框显示，如图5.2.75所示；当鼠标指针移至这些小方框的附近时，指针以双箭头或四箭头的形式显示，拖动此箭头可以对尺寸作不同形式的移动。

图5.2.75 移动尺寸

2．清理尺寸

对于杂乱无章的尺寸，Creo3.0系统提供了一个强有力的整理工具，这就是“清理尺寸（cleanDims）”。通过该工具，系统可以完成以下工作。

在尺寸界线之间居中尺寸（包括带有螺纹、直径、符号、公差等的整个尺寸文本）。

在尺寸界线间或尺寸界线与草绘图元交截处创建断点。

向模型边、视图边、轴或捕捉线的一侧放置所有尺寸。

反向箭头。

将尺寸的间距调到一致。

下面以零件模型base_1为例，说明“清理尺寸”的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.05，打开工程图文件base_drw_1.drw。

Step2.在功能选项卡区域的选项卡中单击“清理尺寸”按钮，系统弹出“清除尺寸”对话框。

Step3.此时系统显示提示，在图形区选取主视图，然后单击“选择”对话框中的按钮（或单击中键）。

Step4.完成上步操作后，“清除尺寸”对话框被激活，依次单击对话框中的和按钮，主视图的尺寸由系统自动整理完成，如图5.2.76b所示。

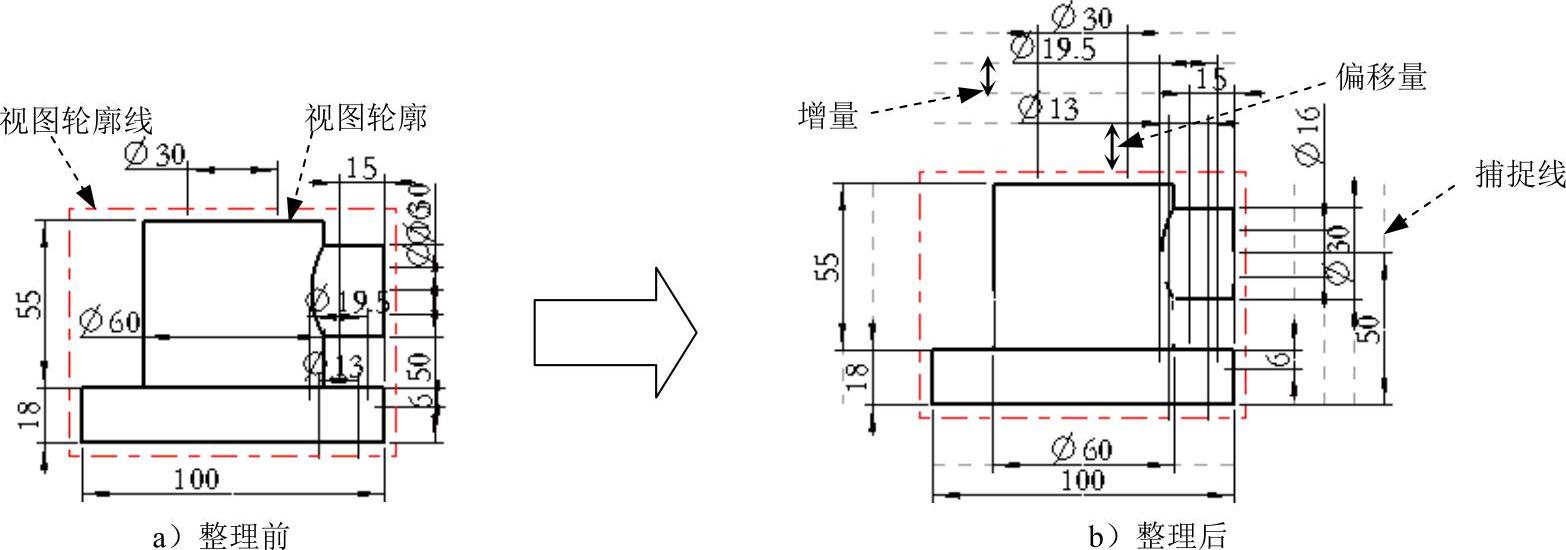

图5.2.76 清理尺寸

“清除尺寸”对话框各选项的功能说明如下。

选项卡如图5.2.77所示。

选中复选框后，在其下方的文本框中调整尺寸线的偏距值和增量值。

是视图轮廓线（或所选基准线）与视图中最靠近它的尺寸（第一尺寸）间的距离，如图5.2.76b所示，输入偏移值，单击按钮，可预览偏移值更改后的效果。

是两相邻尺寸的间距，如图5.2.76b所示。

区域中，选中单选项后，尺寸将以视图轮廓为参照进行偏移（注意图5.2.76a所示的“视图轮廓线”与“视图轮廓”的区别）；选中单选项后，需在当前视图中选取“偏移参考”（如平面、基准平面、捕捉线、轴线或视图轮廓线），单击按钮，可反转尺寸相对于“偏移参照”的偏移方向。

选中复选框后，工程图中便显示捕捉线。捕捉线是表示水平或垂直尺寸位置的一组虚线，单击对话框中的按钮，可看到屏幕中立即显示这些虚线。

选中复选框后，在尺寸界线与其他草绘图元相交处，尺寸界线会自动产生破断。

选项卡如图5.2.78所示。

图5.2.77 “放置”选项卡

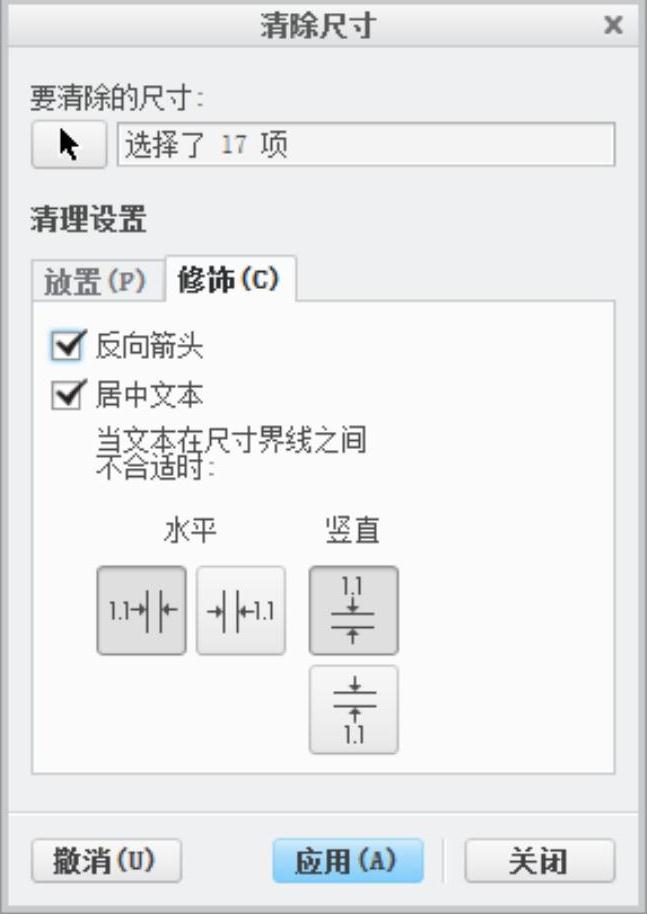

图5.2.78 “修饰”选项卡

选中复选框后，如果视图中某个尺寸的尺寸界线内放不下箭头，该尺寸的箭头自动反向到外面。

选中复选框后，每个尺寸的文本自动居中。

当视图中某个尺寸的文本太长，在尺寸界线间放不下时，系统可自动将它们移到尺寸线的外部，不过应该预先在和区域单击相应的方位按钮，来设置文本的移出方向。

3．尺寸界线的破断

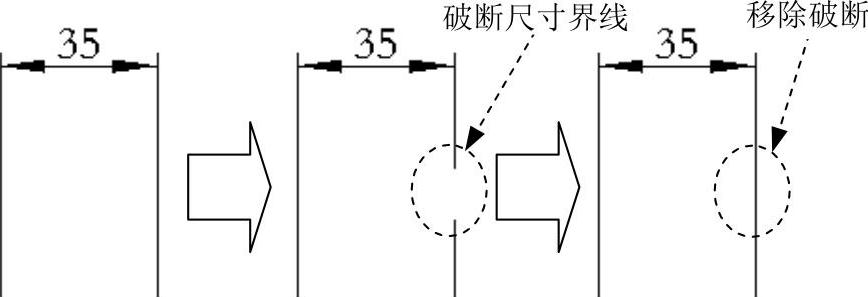

尺寸界线的破断是将尺寸界线的一部分断开，如图5.2.79所示。而删除破断的作用是将尺寸线断开的部分恢复，其操作方法是在功能选项卡区域的选项卡中单击“断点”按钮，在要破断的尺寸界线上选取两点，“破断”即可形成。如果选取破断尺寸，然后在尺寸界线破断的点上右击，在弹出的快捷菜单中选择命令，可将断开的部分恢复；另外一种方法是将鼠标指针置于破断的尺寸界线上右击，在弹出的图5.2.80所示的快捷菜单中选取命令，则可以恢复完整的尺寸界线。

图5.2.79 尺寸界线的破断与恢复

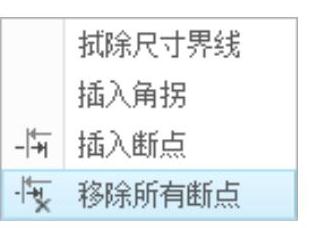

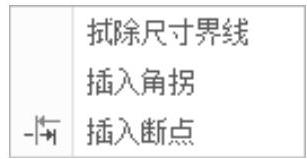

图5.2.80 快捷菜单

4.使尺寸文本断开剖面线

在剖视图中标注尺寸时，有时尺寸会和剖面线重叠，这样尺寸文本就不太容易看清楚，因此有必要对此作相应的设置，使当尺寸和剖面线重叠时能够清楚地看出尺寸文本。

使尺寸文本断开剖面线的效果如图5.2.81所示，其一般操作方法如下。

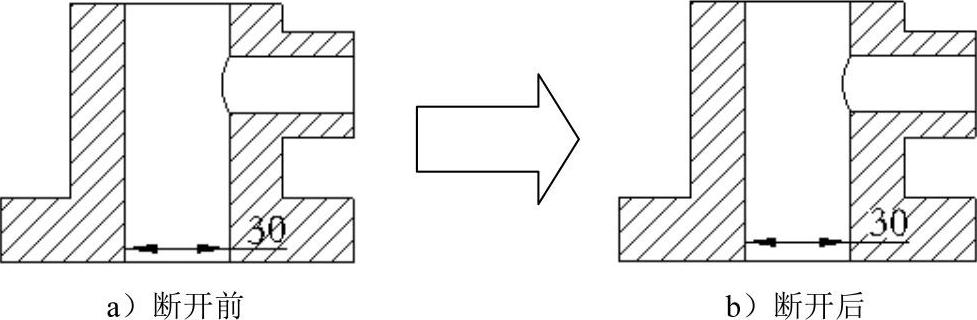

图5.2.81 尺寸文本断开剖面线

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.05，打开工程图文件base_drw_2.drw。

Step2.选择下拉菜单命令，系统弹出图5.2.82所示的“绘图属性”对话框。

图5.2.82 “绘图属性”对话框

Step3.在“绘图属性”对话框中单击区域的单选项，系统弹出图5.2.83所示的“选项”对话框，在“选项”对话框左侧的配置文件列表中找到配置文件“def_xhatch_break_around_text”并单击，单击图5.2.83所示的文本框右侧的，在弹出的选项中选取选项，单击按钮。

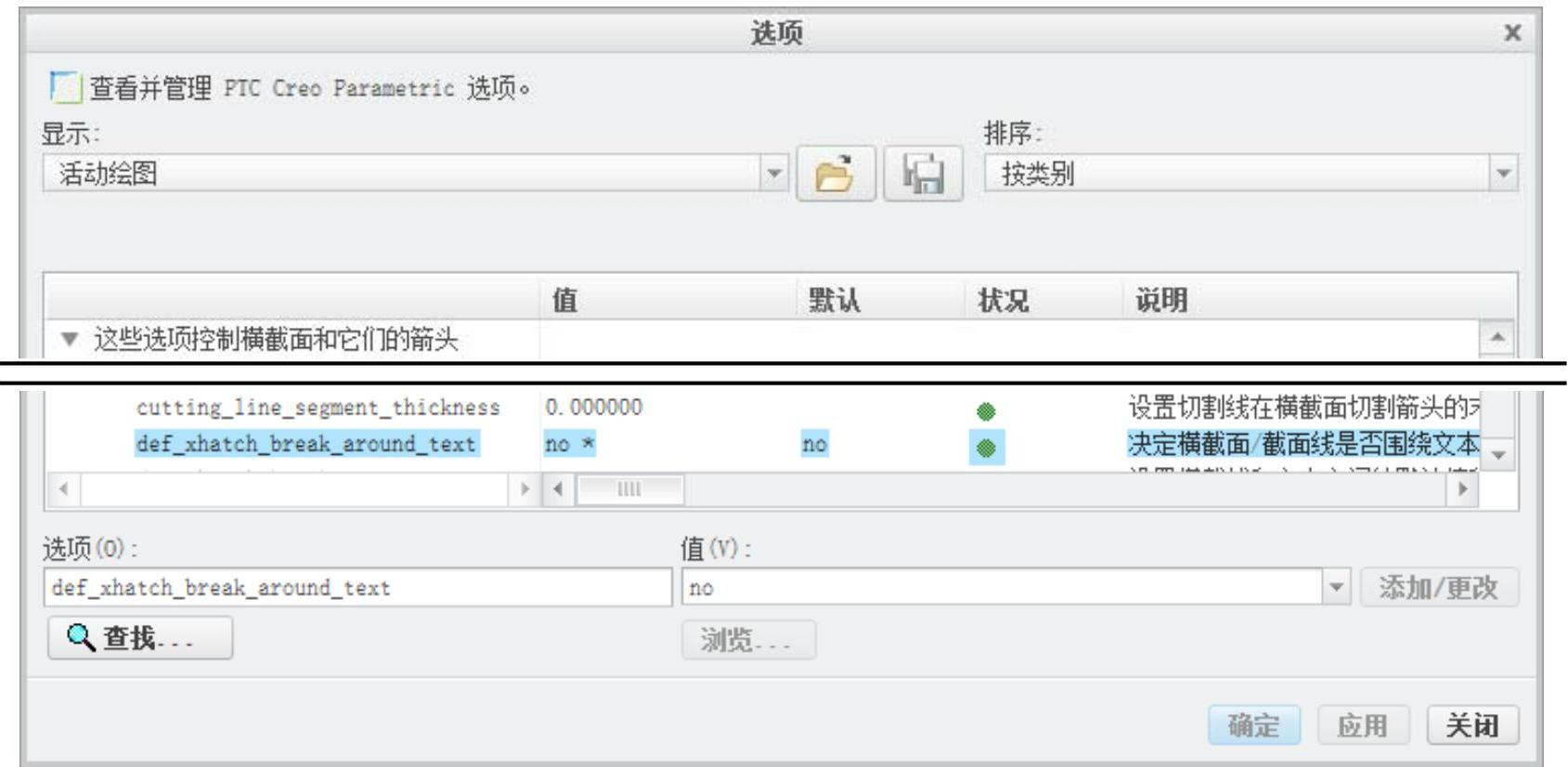

图5.2.83 “选项”对话框

Step4.单击“选项”对话框中的按钮，关闭对话框。

Step5.在功能区中选择命令，创建图5.2.81b所示的尺寸，可见尺寸文本断开了剖面线。

说明：

若尺寸文本没有发生变化，可双击尺寸，在弹出的“尺寸属性”对话框中单击按钮，即可看到变化。

通过在“选项”对话框中更改相应配置文件的设置，可以对视图中的所有新建或已显示的尺寸进行相应的格式改变，这也常被称为对尺寸进行“全局性格式化”。

5．其他方面的尺寸编辑

如果要对尺寸进行其他方面的编辑，可以这样操作：选取要编辑的尺寸，当尺寸加亮显示后，右击，此时系统会依照右击时鼠标指针位置的不同弹出不同的快捷菜单，具体有以下几种情况。

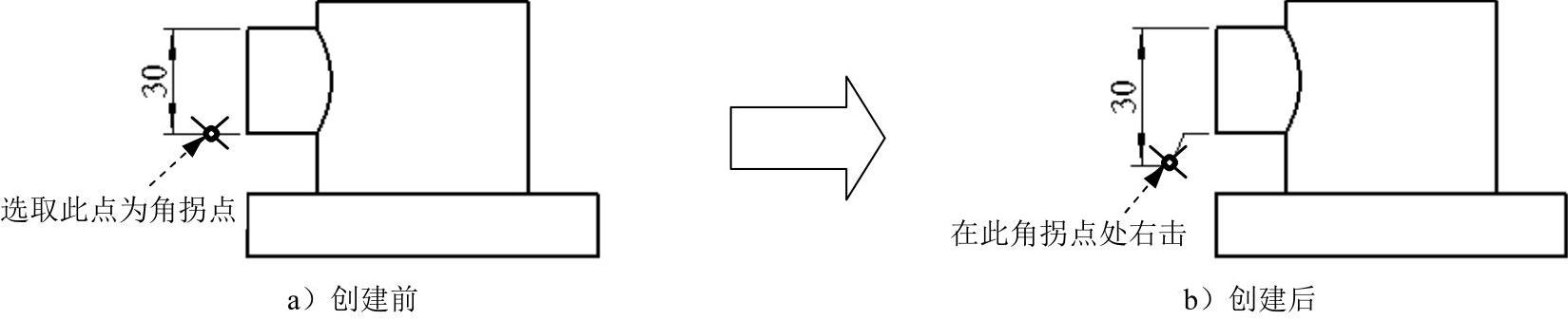

第一种情况：当尺寸为自动生成尺寸时，如果右击在尺寸标注位置线或尺寸文本上，则弹出图5.2.84所示的快捷菜单（一）；当尺寸为手动创建的尺寸时，系统弹出图5.2.85所示的快捷菜单（二）。其各主要选项的说明如下。

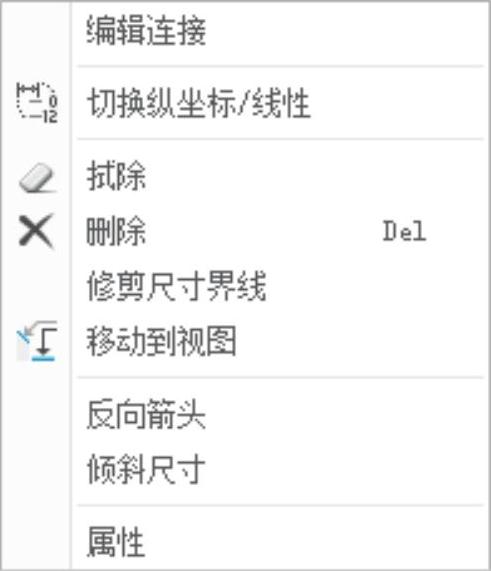

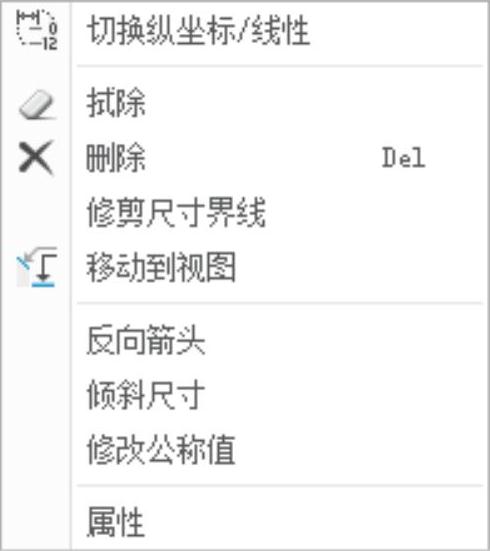

图5.2.84 快捷菜单（一）

图5.2.85 快捷菜单（二）

（1）：选择该命令，系统会拭除所选尺寸（包括尺寸文本、尺寸线和尺寸界线）。

（2）：选择该命令后，系统会删除所选尺寸。

说明：当尺寸为手动创建的尺寸时，右击弹出的快捷菜单中也有命令，若将手动创建的尺寸“拭除”，则这些被拭除的尺寸还存在于系统的数据库中。

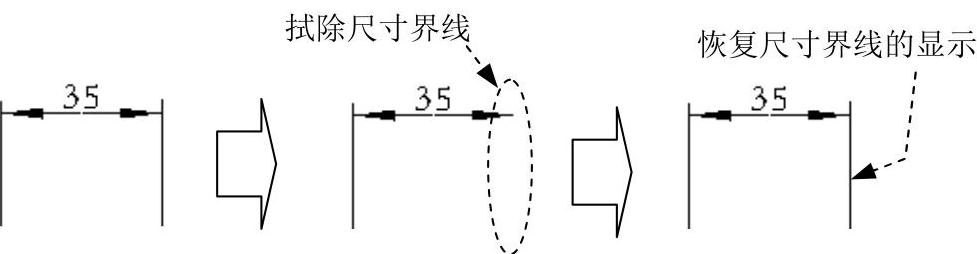

（3）：选择该命令后，可以编辑所选尺寸的尺寸界线，可以将其移动到合适的位置，这种操作和在“移动尺寸”中介绍的用移动“小方框”来编辑尺寸界线的方法类似。

（4）：该命令的功能是将尺寸从一个视图移动到另一个视图，其操作方法为：选择该选项后，接着选取要移动到的目的视图。

下面说明在工程图中将尺寸从“主视图”移动到“放大图”的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.05，打开工程图文件base_drw_3.drw。

Step2.在图5.2.86a所示的主视图中选取尺寸“Ø13”，然后右击，从弹出的快捷菜单中选择命令。

Step3.在系统的提示下，选取图5.2.86a所示的放大图，此时“主视图”中的尺寸“Ø13”被移动到“放大图”中，如图5.2.86b所示。

Step4.参照Step2和Step3，将“主视图”中的尺寸“Ø19.5”移动到“放大图”中，结果如图5.2.86b所示。(www.daowen.com)

图5.2.86 移动尺寸到其他视图

（5）：该选项的功能是修改工程图中自动生成尺寸的尺寸值（即尺寸的大小），从图5.2.85所示的快捷菜单中可以看出，对于手动创建的尺寸，其快捷菜单中没有命令，说明不能修改其公称值，对于自动生成的尺寸，在此修改了公称值后，可以驱动原三维模型，使原三维模型中相应的尺寸值也发生变动。

说明：还可以先单击选中某尺寸，将鼠标指针移至尺寸文本上，双击，在弹出的文本框中输入新的尺寸值，按回车键或单击中键；对于手动创建的尺寸，双击后系统不会弹出文本框。

（6）：该命令的功能是将线性尺寸转换为纵坐标尺寸或将纵坐标尺寸转换为线性尺寸。

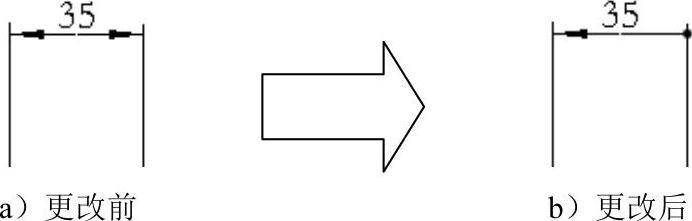

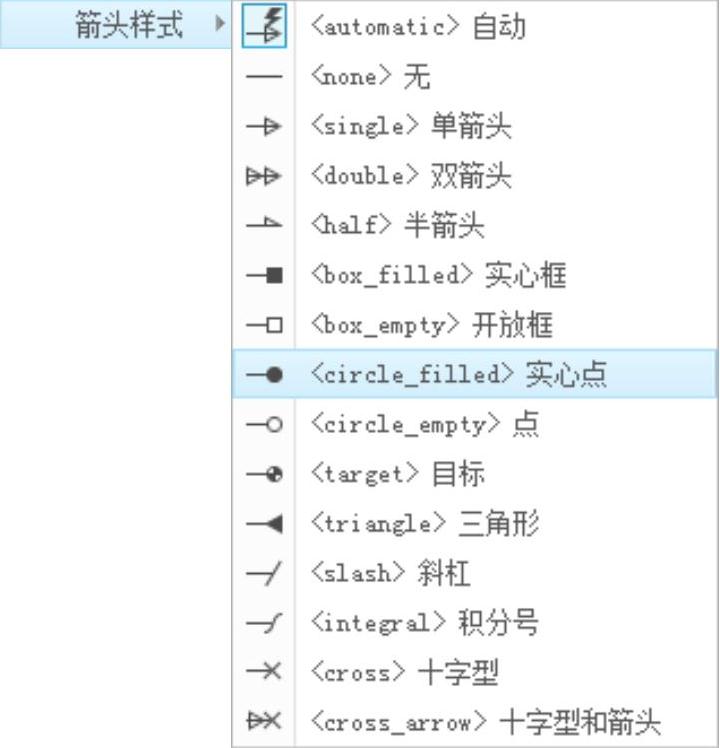

（7）：选取该选项即可切换所选尺寸的箭头方向，如图5.2.87所示。

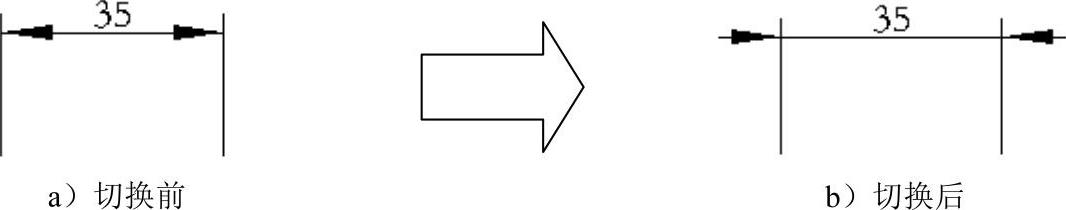

图5.2.87 切换箭头方向

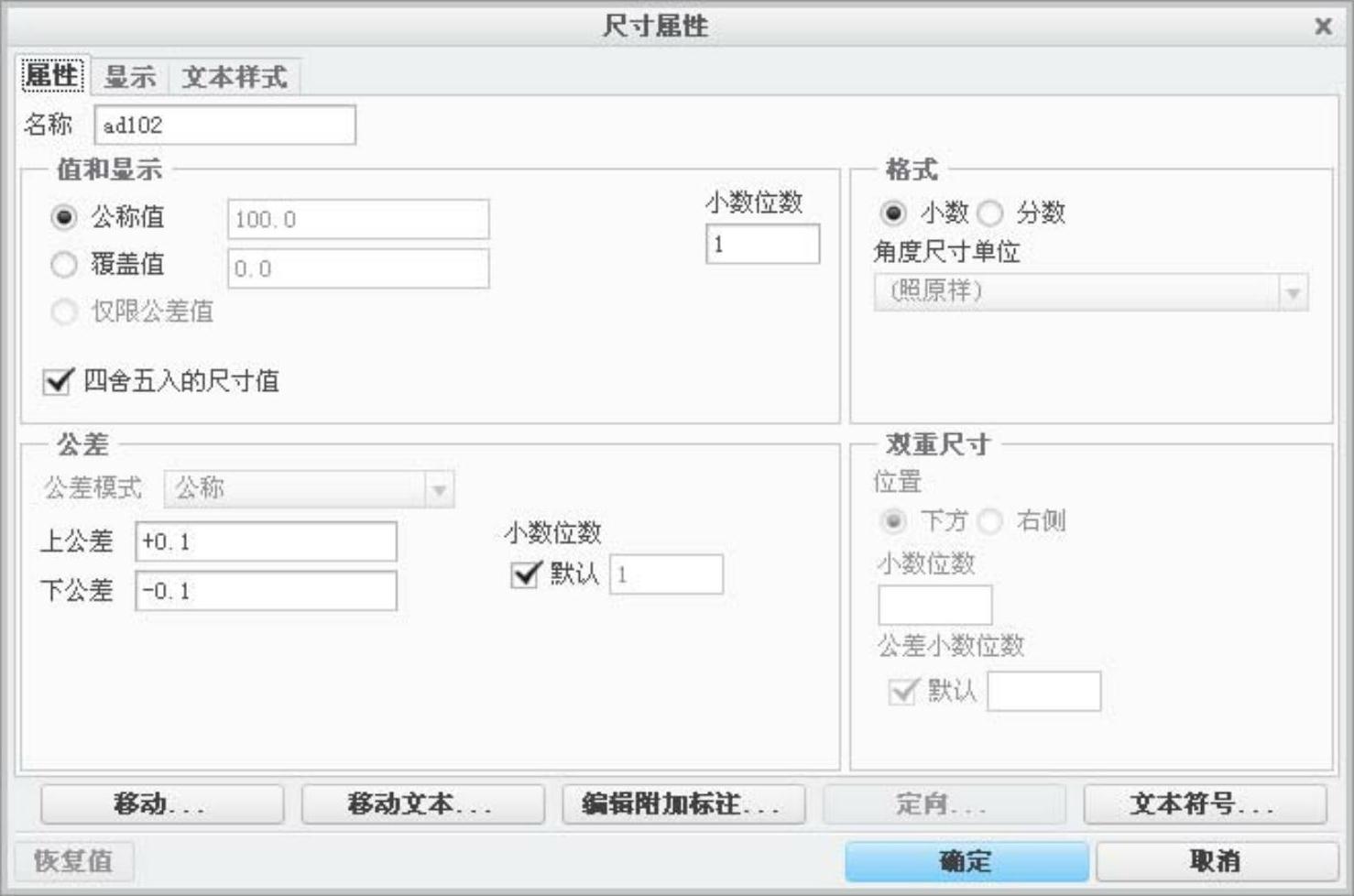

（8）：选取该选项后，系统弹出图5.2.88所示的“尺寸属性”对话框，该对话框有三个选项卡，即、和选项卡，在“尺寸属性”对话框中添加相应设置值是编辑尺寸最主要的一种方法，还可以通过双击某尺寸来进入“尺寸属性”对话框，通过在“尺寸属性”对话框中作相应设置来编辑尺寸还常被称为“单独格式化尺寸”。下面对其中各功能进行简要介绍。

①选项卡如图5.2.88所示。

a）在文本框中显示的是所选取尺寸在系统中已存在的编号或名称，这个名称一般无法修改，且要注意其和尺寸值的差别。

b）在区域中，可单独设置所选尺寸的值以及小数位数。

c）在区域中，可单独设置所选尺寸的公差，设置项目包括公差显示模式、尺寸的公称值和尺寸的上下公差值。

d）在区域中，可选取尺寸显示的格式，即尺寸是以小数形式显示还是分数形式显示，角度单位是度还是弧度。

e）在区域中，用来指定双重尺寸的位置，可以指定第二尺寸放置在主尺寸的下方，或指定第二尺寸放置在主尺寸的右侧，若尺寸以小数形式显示，还可以指定小数的位数。

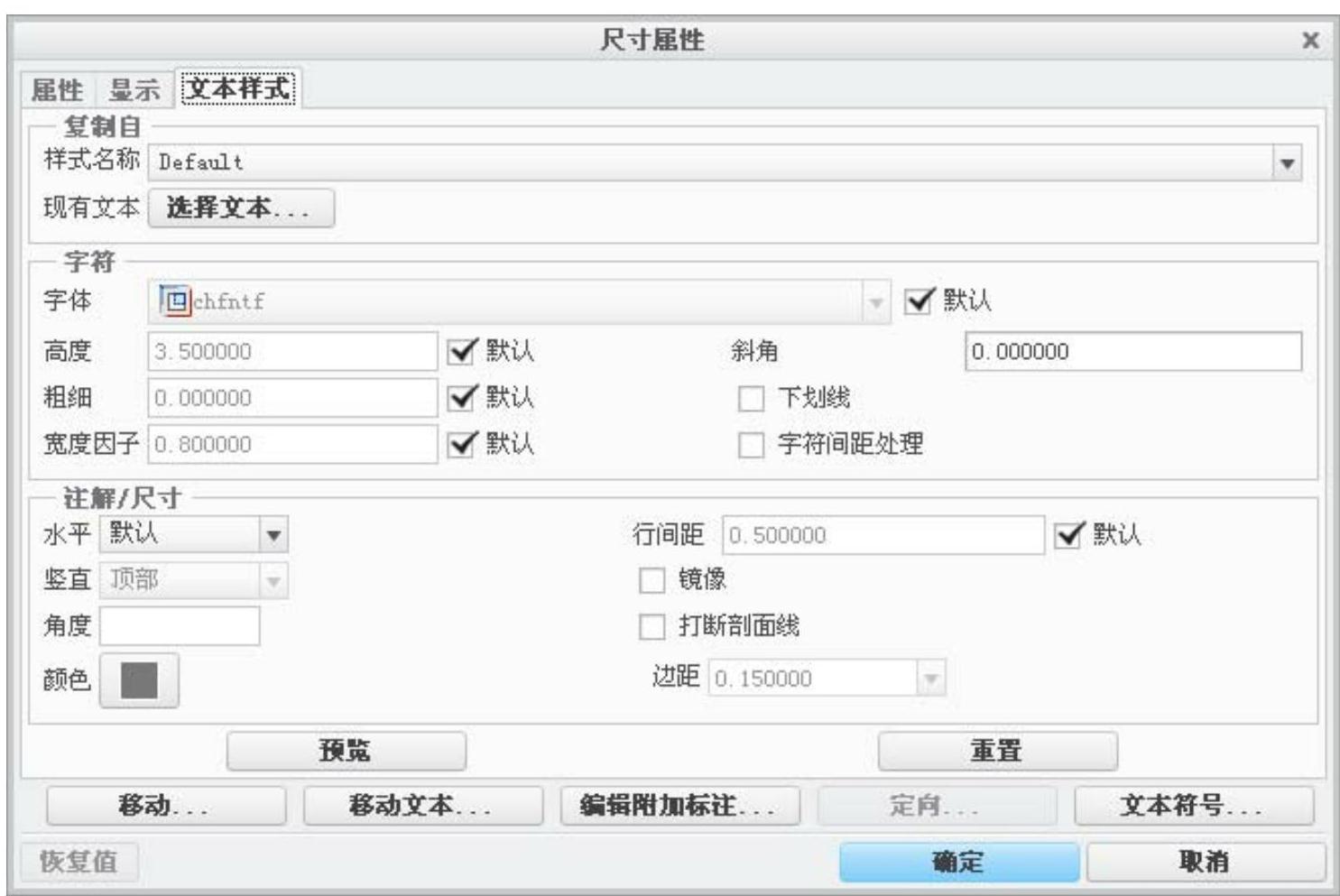

图5.2.88 “尺寸属性”对话框

说明：

双重尺寸显示即视图中的尺寸同时以米制和英制单位显示，这样的双重标注形式可以细化模型

可以通过对绘图设置文件作相应的设置来控制尺寸显示的格式，即是否使用双重尺寸以及它们的显示方式；控制是否使用双重尺寸以及它们的显示方式的绘图配置文件是dual_dimensioning，其值有如下几种选择。

no*针对尺寸显示单个值。

primary[secondary]以主单位（由模型建立，一般是米制单位，如mm）和辅助单位（一般是英制单位，如in）显示尺寸，即辅助单位作为第二尺寸。

secondary[primary]以辅助单位和主单位显示尺寸，即主单位作为第二尺寸。

secondary仅显示绘图的辅助尺寸，就好像辅助尺寸是主尺寸一样。

在“选项”对话框中修改相应配置文件的设置的操作可参见“使尺寸文本断开剖面线”的相关内容。如果尺寸没有以双重尺寸的格式显示，则在“尺寸属性”对话框的“属性”选项卡中“双重尺寸”选项组显示为灰色，即不可用，如图5.2.88所示。双重尺寸的显示效果如图5.2.89所示（在图5.2.89所示的双重尺寸中，第二尺寸的单位为in，由于将配置文件的值设置为primary[secondary]后，系统默认第二尺寸的单位也为mm，这可以通过将配置文件dual_secondary_units的值设置为“in”来将第二尺寸单位改为in）。

f）在对话框的下部，单击按钮后，可移动整个尺寸；单击按钮，可将尺寸文本沿着尺寸线移动；单击按钮，可重新编辑尺寸的标注，但这个命令只对手动创建的尺寸有效；单击按钮，系统弹出图5.2.90所示的“尺寸方向”菜单，在该菜单中可设置尺寸的标注方向（该按钮只针对标注两圆中心或切边间距的尺寸）；单击，系统会弹出图5.2.91所示的“文本符号”对话框，通过该对话框中选取的符号只显示在选项卡的文本框中，这将在下面介绍选项卡时讲到。

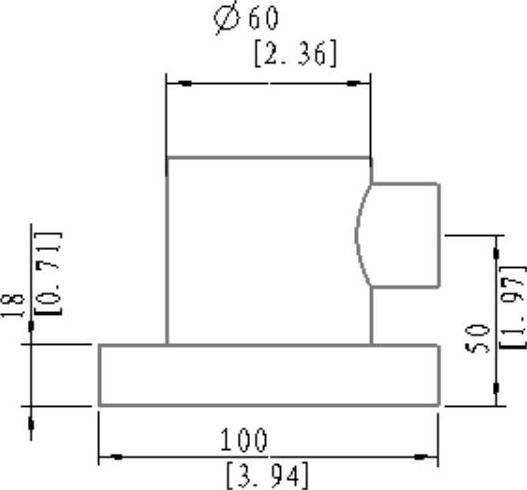

图5.2.89 显示双重尺寸

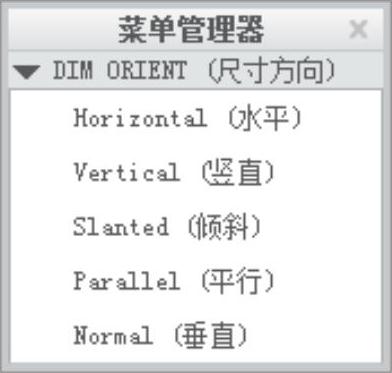

图5.2.90 “尺寸方向”菜单

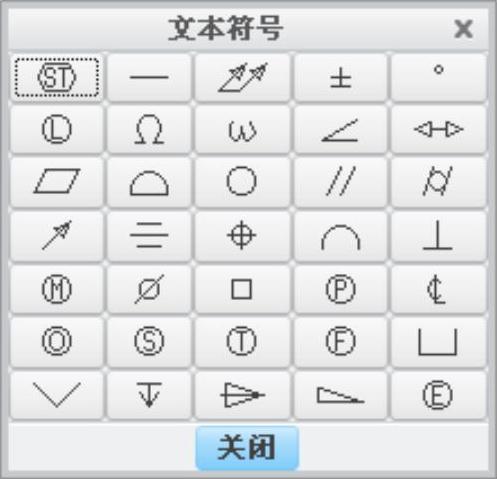

图5.2.91 “文本符号”对话框

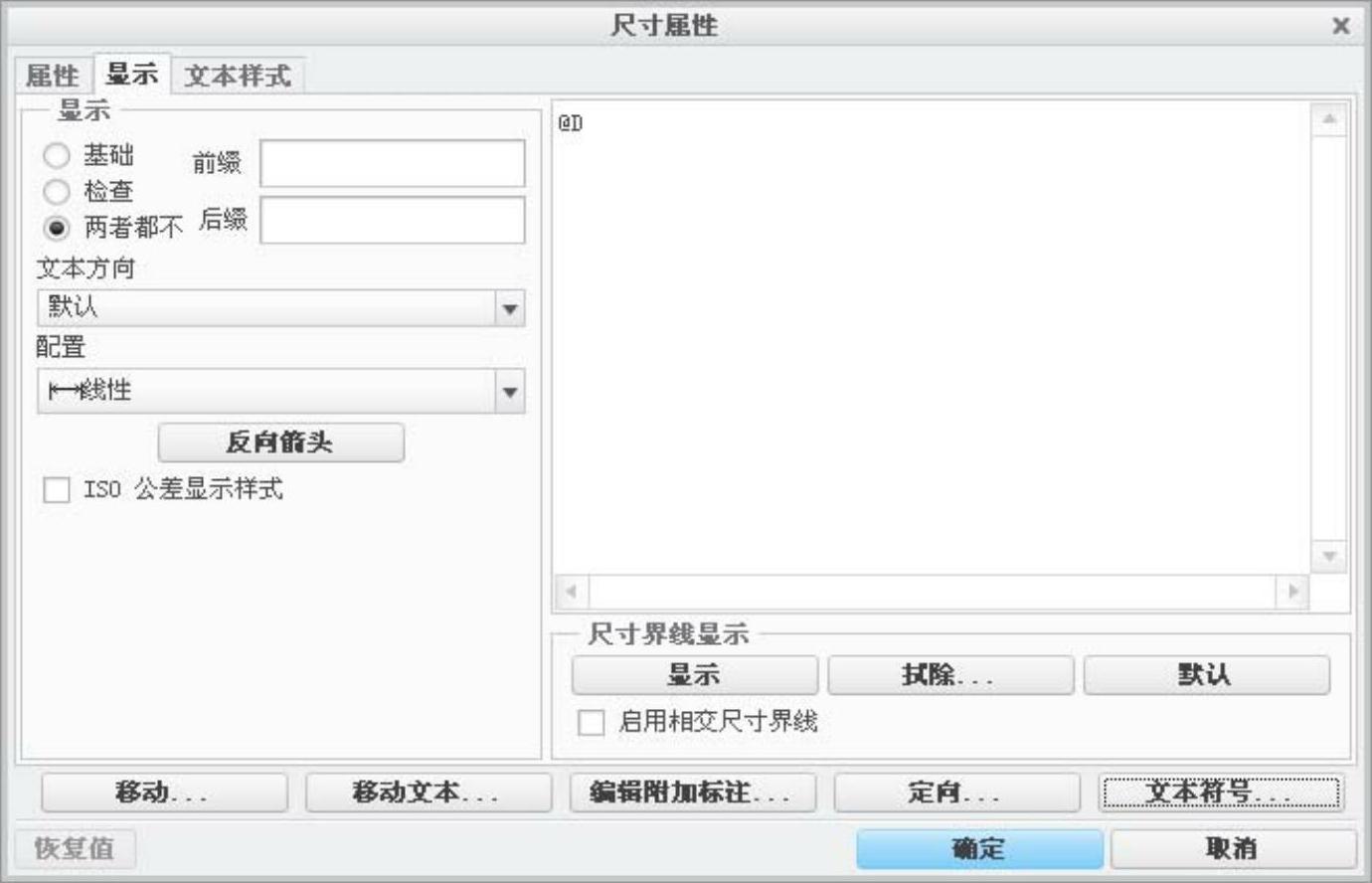

②选项卡如图5.2.92所示。

图5.2.92 “显示”选项卡

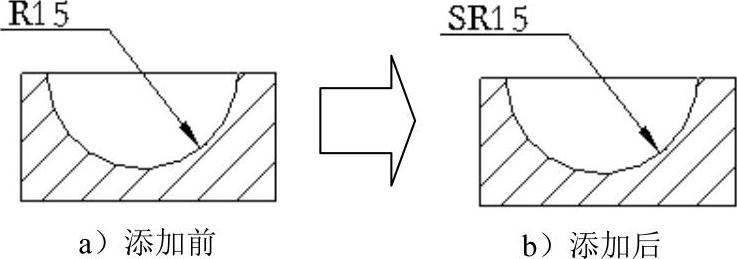

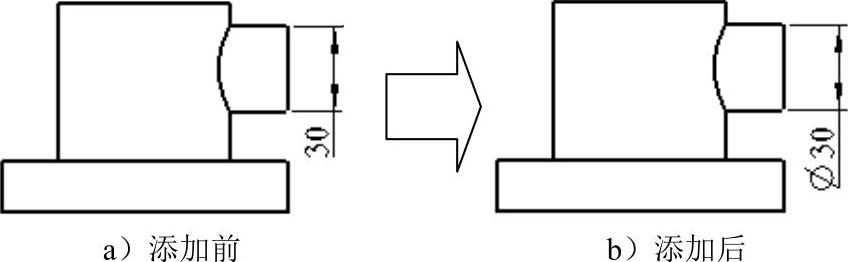

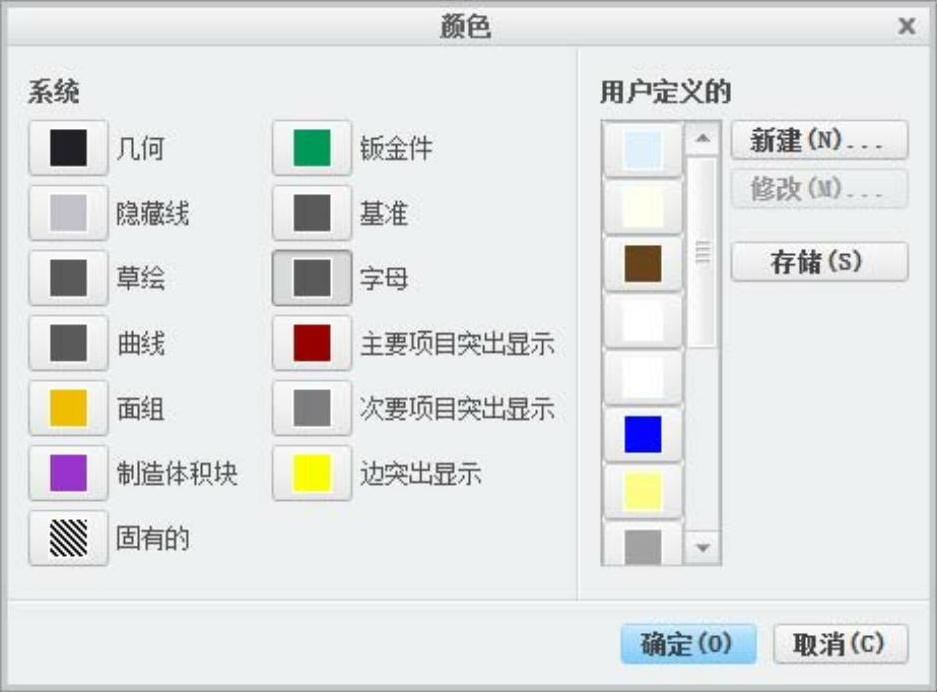

a）在区域中，用户可以将工程图中零件的外形轮廓等基础尺寸按“基本”形式显示，将零件中重要的、需检验的尺寸按“检查”形式显示，另外在该区域中，还可以设置尺寸箭头的反向；在文本框中可输入尺寸的前缀。例如，可将尺寸加上前缀2-，变成2-，也可以在文本框内输入尺寸的后缀，还可以直接在空白文本框中加入尺寸的前缀和后缀。
