装配体工程图与单个零件工程图的尺寸标注，在创建的方法上是类似的。可以在功能选项卡区域的选项卡中选择（显示模型注释）命令，在弹出的“显示模型注释”对话框中选择不同的显示方式来对所需的尺寸（即驱动尺寸）进行显示，也可以在选项卡中选择命令来创建所需要的从动尺寸。但需要注意的是，在装配体中没必要、也不可能将所有的尺寸标注出来。

装配体工程图作为工程技术文件，重在反映产品及其组成部分的连接装配关系，其尺寸标注不需要像单个零件的工程图那么详细，它只需要标注与装配关系、运动关系等有关的尺寸，具体有如下几类尺寸。

装配体的外形尺寸。装配体的外形尺寸包括装配体的总长、总宽和总高。

装配体中各个零件的相对位置尺寸。相对位置尺寸指装配体中各个零件之间的尺寸，如在减速器中大、小齿轮的中心距即为相对位置尺寸。

装配体的安装尺寸。安装尺寸指装配体被安装到另一个零件或是组件上，与另一个零件之间的衔接尺寸，如减速器被安装到基座上，它和基座、螺栓之间的尺寸。

装配体中关键零部件的某些重要尺寸。

其他重要尺寸。其他重要尺寸通常指装配体经计算确定的尺寸，如结构特征、运动件的运动范围尺寸等。

下面以连接器装配体connecting的工程视图为例，说明装配体工程图尺寸标注的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.04，打开装配体工程图文件connecting_asm_drw.drw，如图5.2.65所示。

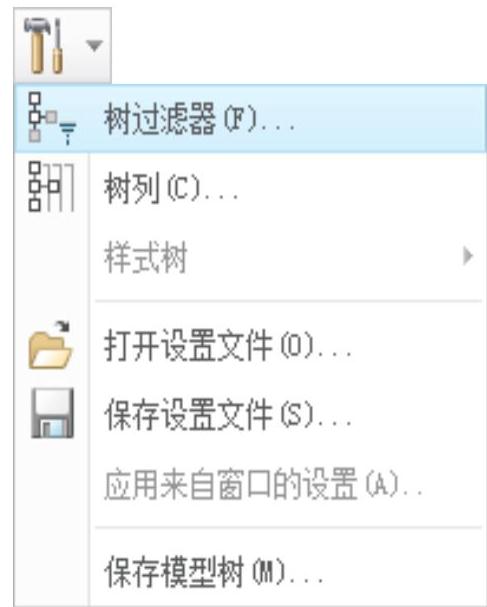

Step2.单击图5.2.66所示导航选项卡的选项（模型树上方），在弹出的“设置”下拉菜单中选择命令。

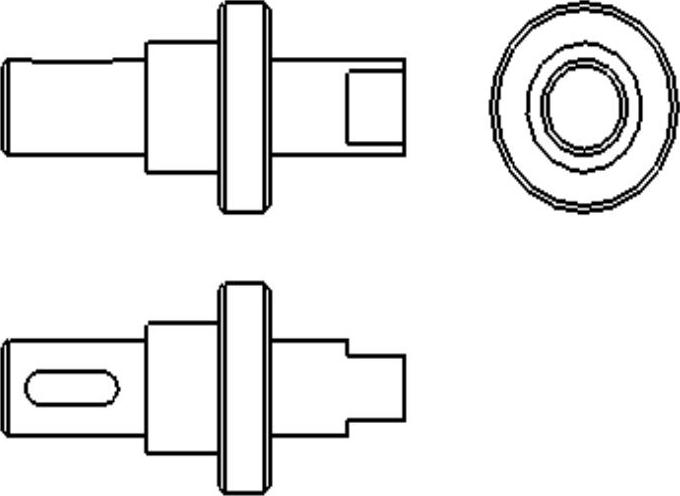

图5.2.65 装配体工程图

图5.2.66 “设置”下拉菜单

Step3.此时系统弹出“模型树项”对话框，在该对话框左侧的区域中选中复选框，单击按钮，关闭对话框，此时在模型树中显示各个零件的具体特征，如图5.2.67所示。

Step4.在模型树中展开，选取特征右击，系统弹出图5.2.68所示的快捷菜单，在快捷菜单中选择命令，则在主视图和左视图中显示特征的尺寸，如图5.2.69所示。

Step5.在“显示模型注释”对话框中单击按钮，单击对话框中的按钮，完成特征尺寸的显示。

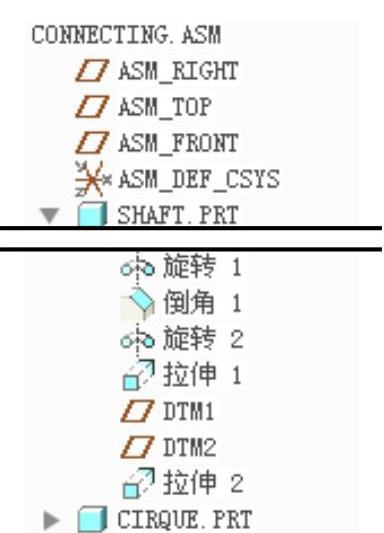

图5.2.67 模型树

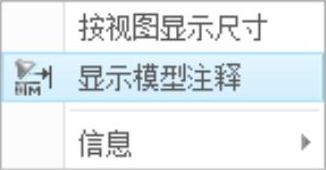

图5.2.68 快捷菜单(www.daowen.com)

Step6.在功能区中选择命令。

Step7.此时系统弹出“选择参考”对话框，按住Ctrl键，依次选取图5.2.70所示主视图中的两条边线，在图5.2.70所示的位置单击中键，此时在主视图中显示尺寸，如图5.2.71所示。

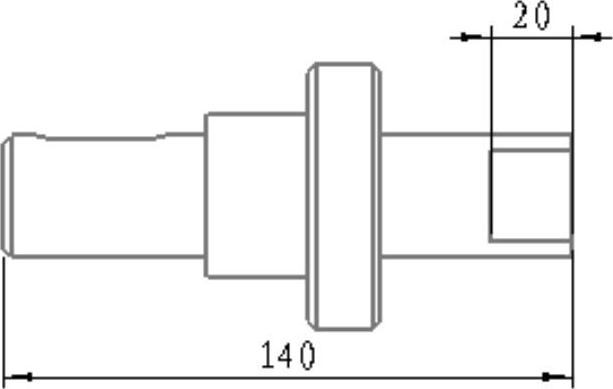

图5.2.69 显示尺寸（一）

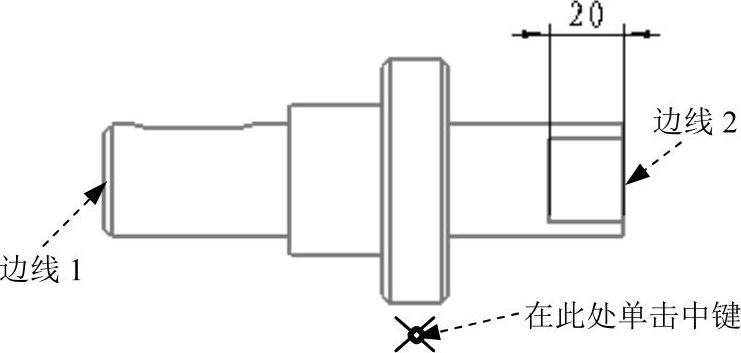

图5.2.70 选取边线

Step8.不退出“选择参考”对话框，在主视图中创建图5.2.72所示的尺寸。

图5.2.71 显示尺寸（二）

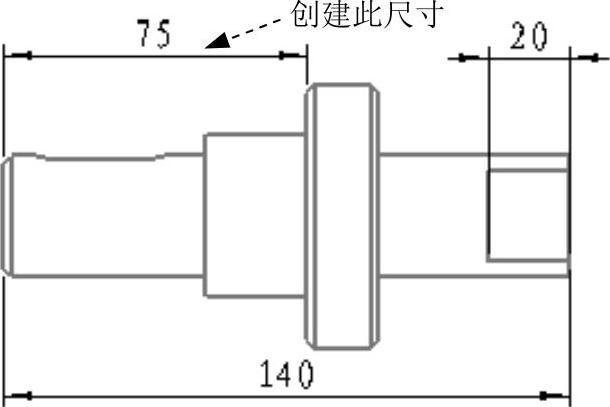

图5.2.72 显示尺寸（三）

Step9.不退出“选择参考”对话框，在左视图中创建图5.2.73所示的尺寸，标注对象为外径。

Step10.不退出“选择参考”对话框，在俯视图中创建图5.2.74所示的尺寸。

说明：在完整的装配体工程图中往往还需要创建表达公差与配合要求的标注，它们一般被插在对应的尺寸后面，关于此方面标注插入的操作将在“注解标注”中讲到。

Step11.单击中键完成尺寸的标注。

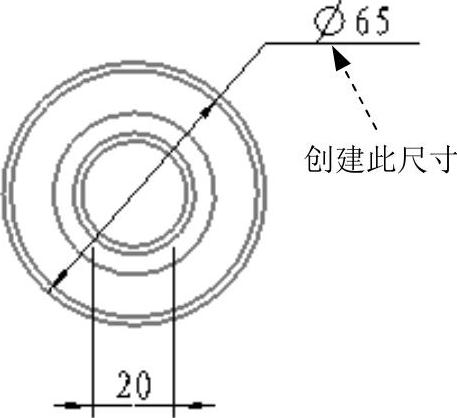

图5.2.73 显示尺寸（四）

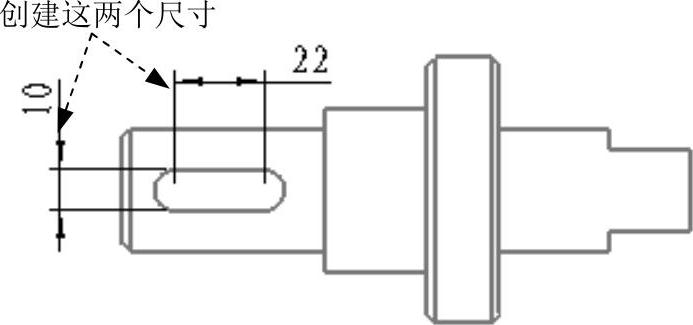

图5.2.74 显示尺寸（五）
