当自动生成尺寸不能全面地表达零件的结构或在工程图中需要增加一些特定的标注时，就需要通过手动操作来创建尺寸。这类尺寸受零件模型所驱动，所以又常被称为从动尺寸。手动创建的尺寸与零件或组件具有单向关联性，即这些尺寸受零件模型所驱动，当零件模型的尺寸改变时，工程图中的尺寸也随之改变；但这些尺寸的值在工程图中不能被修改。

1．创建“尺寸”

在功能区中选择命令创建尺寸，是在工程图中添加必要尺寸的最主要的方法，但应注意，由于手动创建的尺寸的单向关联性，使其不能驱动原零件模型，所以如果在工程图环境中发现模型尺寸标注不符合设计的意图（如标注的基准不对），最佳的方法是进入零件模块环境，重定义截面草绘图的标注，而不是简单地在工程图中创建“尺寸”来满足设计意图。

由于草绘图可以与某个视图相关，也可以不与任何视图相关，因此“尺寸”的值有两种情况。

（1）当草绘图元不与任何视图相关时，草绘尺寸的值与草绘比例（由绘图设置文件drawing.dtl中的选项draft_scale指定）有关，例如假设某个草绘圆的半径为5。

如果草绘比例为1.0，该草绘圆半径尺寸显示为5。

如果草绘比例为2.0，该草绘圆半径尺寸显示为10。

如果草绘比例为0.5，在绘图中出现的图元就为2.5。

注意：

虽然草绘图的“尺寸”的值随草绘比例变化而变化，但草绘图的显示大小不受草绘比例的影响。

配置文件config.pro中的选项create_drawing_dims_only用于控制系统如何保存从动尺寸。该选项设置为no（默认）时，系统将从动尺寸保存在相关的零件模型（或装配模型）中；设置为yes时，仅将从动尺寸保存在绘图中。所以用户正在使用Intralink时，如果自动生成尺寸或“尺寸”被存储在模型中，则在修改时要对此模型进行标记，并且必须将其重新提交给Intralink，为避免绘图中每次参照模型时都进行此操作，可将选项设置为yes。

（2）当草绘图元与某个视图相关时，草绘图的“尺寸”值不随草绘比例而变化，草绘图的显示大小也不受草绘比例的影响，但草绘图的显示大小随着与其相关的视图的比例变化而变化。

根据“尺寸”菜单，可以按照四种方式创建“尺寸”，下面结合例子分别介绍它们的操作。

a．使用命令创建“尺寸”

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_1.drw。

Step2.在功能区中选择命令，系统弹出“选择参考”对话框。

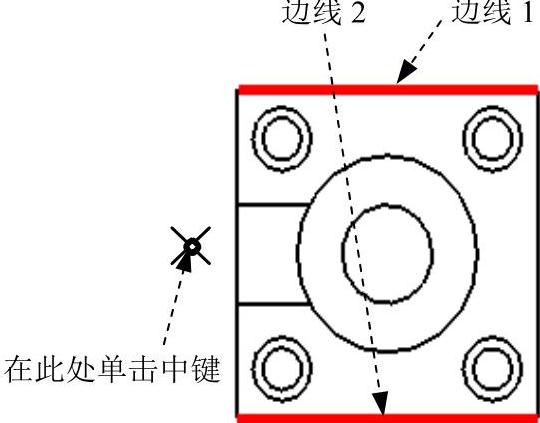

Step3.选取图5.2.14所示的边线1，按住Ctrl键，再选取图5.2.14所示的边线2，接着在图5.2.14所示的位置单击中键，此时在视图中显示出此两边线之间的距离，如图5.2.15所示。

图5.2.14 选取边线

说明：如果还需插入尺寸，可以按照Step3的操作继续创建其他尺寸。

Step4.再次单击中键完成尺寸的标注。

注图5.2.15所示的尺寸，还可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_2.drw。

Step2.在功能区中选择命令。

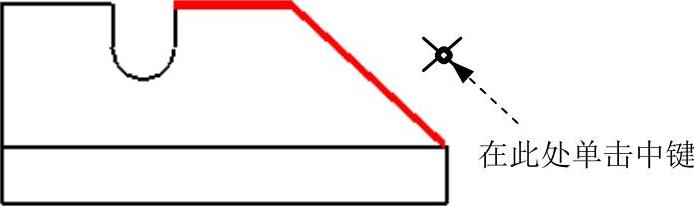

Step3.选取图5.2.16所示的边线，在图5.2.16所示的位置单击中键，此时视图中显示尺寸，如图5.2.15所示。

Step4.再次单击中键完成尺寸的标注。

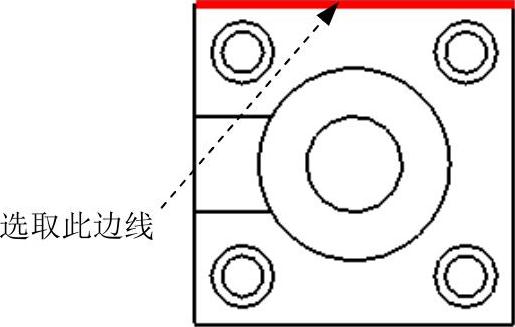

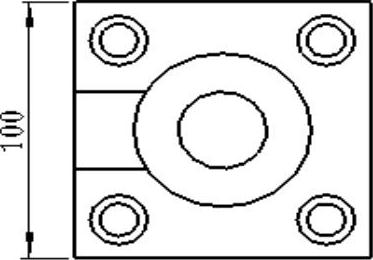

图5.2.15 尺寸显示

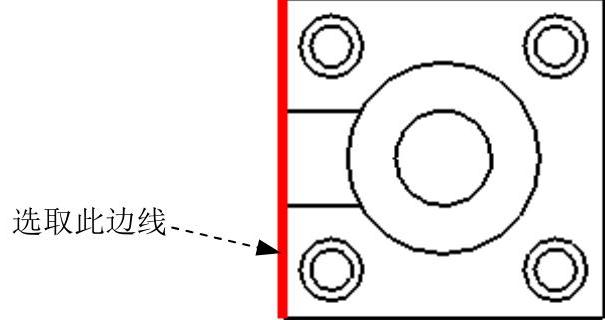

图5.2.16 选取边线

说明：上述标注尺寸的方法常被称为“对齐尺寸标注”，它可用于任意线段的长度标注，而不论它们是倾斜的、竖直的还是水平的。

注图5.2.18所示的半径尺寸，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_3.drw。

Step2.在功能区中选择命令。。

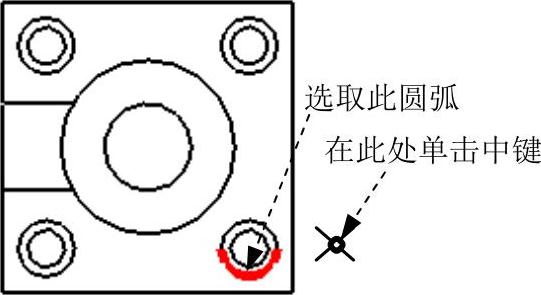

Step3.选取图5.2.17所示的圆弧，在图5.2.17所示的位置单击中键，此时在视图中显示所选圆弧的半径尺寸。

Step4.再次单击中键完成尺寸的标注。

图5.2.17 选取圆弧

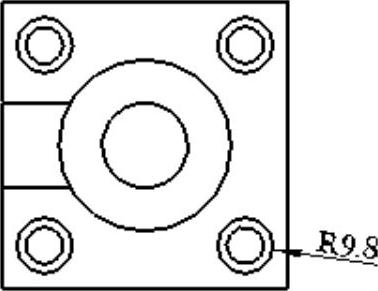

图5.2.18 标注半径尺寸

注图5.2.20所示的直径尺寸，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_4.drw。

Step2.在功能区中选择命令。。

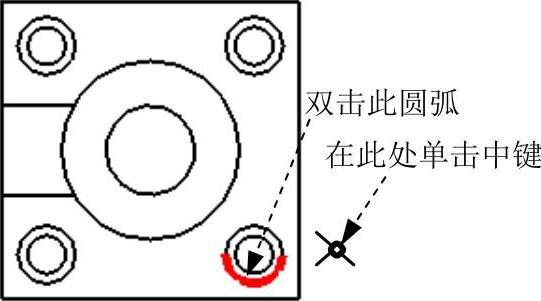

Step3.先将鼠标指针移至图5.2.19所示的图元上，待其加亮显示时，双击，然后在图5.2.19所示的位置单击中键，此时在视图中显示直径尺寸。

Step4.再次单击中键完成尺寸的标注。

说明：标注半径尺寸和直径尺寸的不同之处在于，标注半径尺寸时只需单击所要标注的图元，而标注直径尺寸时需要双击所要标注的图元。

图5.2.19 选取圆弧

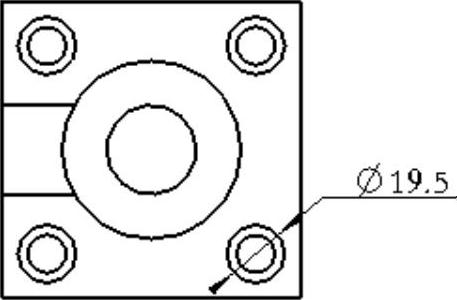

图5.2.20 标注直径尺寸

注图5.2.21所示的倾斜尺寸，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_5.drw。

Step2.在功能区中选择命令。

Step3.选取图5.2.22所示的圆弧；在“选择参考”对话框中单击按钮，按住Ctrl键，选取图5.2.22所示的边线，右击，系统弹出图5.2.23所示的快捷菜单。

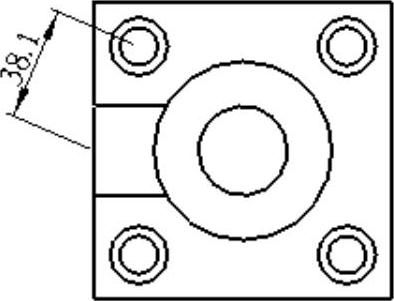

图5.2.21 标注倾斜尺寸

图5.2.22 选取圆弧

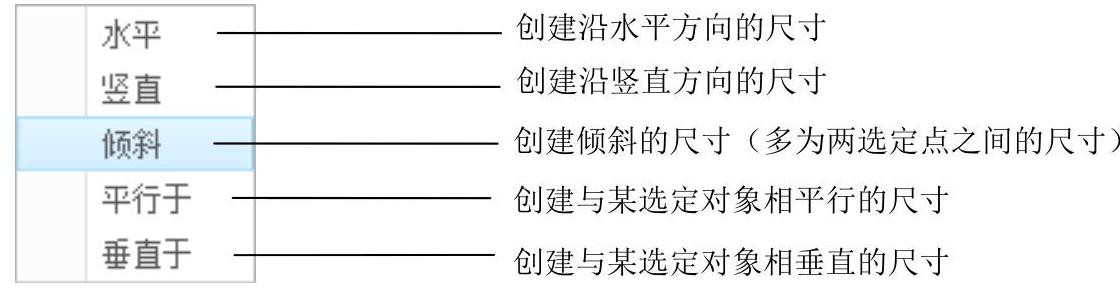

图5.2.23 “尺寸方向”快捷菜单

Step4.在图5.2.23所示的快捷菜单中选择命令，此时在视图中显示尺寸，如图5.2.22所示。

Step5.在图5.2.22所示的位置单击中键放置尺寸；再次单击中键完成尺寸的标注。

说明：如果在图5.2.23所示的快捷菜单中选择不同的命令将会得到不同标注方向的尺寸，承接上面的Step4，将选择不同命令时的效果和步骤介绍如下。

在图5.2.23所示的快捷菜单中选择命令，此时在视图中显示尺寸，如图5.2.24所示。

在图5.2.23所示的快捷菜单中选择命令，此时在视图中显示尺寸，如图5.2.25所示。

图5.2.24 标注水平尺寸

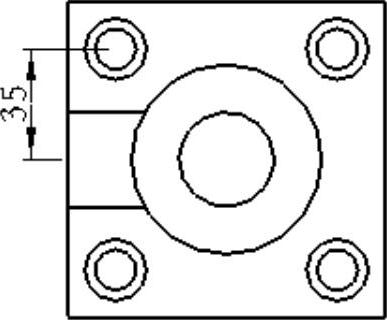

图5.2.25 标注竖直尺寸

在图5.2.23所示的快捷菜单中选择命令，再选取图5.2.26所示的边线，此时在视图中显示尺寸，如图5.2.27所示。

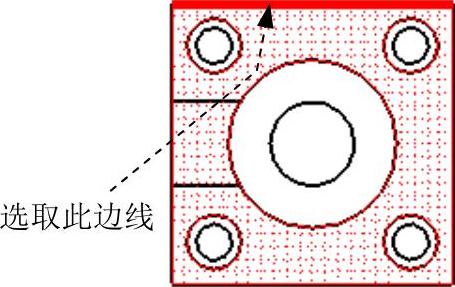

图5.2.26 选取边线

图5.2.27 标注平行尺寸

在图5.2.23所示的快捷菜单中选择命令，再选取图5.2.28所示的边线，此时在视图中显示尺寸，如图5.2.29所示（可见以上两种方法所创建的尺寸标注是一样的，即可以通过不同的方法来创建所需要的尺寸）。

图5.2.28 选取边线

图5.2.29 标注法向尺寸

注图5.2.30所示的尺寸，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_6.drw。

Step2.在功能区中选择命令，此时系统弹出“选择参考”对话框。

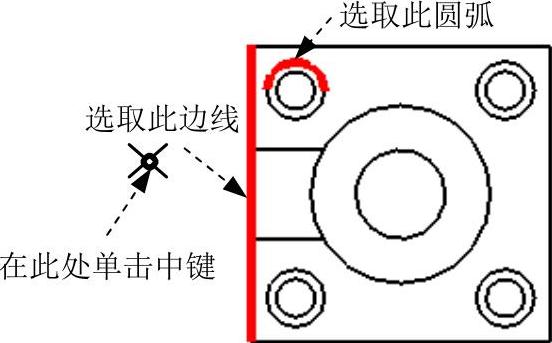

Step3.先选取图5.2.31所示的圆弧，然后在“选择参考”对话框中单击按钮，按住Ctrl键，选取图5.2.31所示的两条边线，在图5.2.31所示的位置单击中键放置尺寸。

Step4.再次单击中键完成尺寸的标注。

Step5.将尺寸移动至图5.2.30所示的位置。

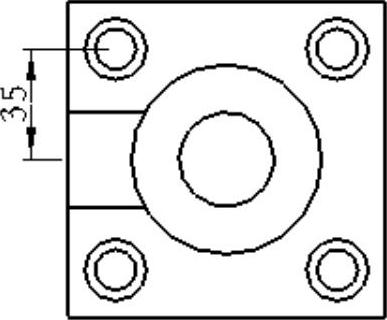

图5.2.30 尺寸显示

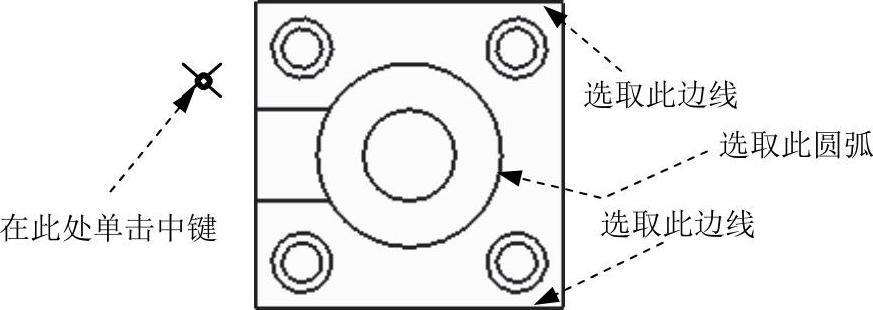

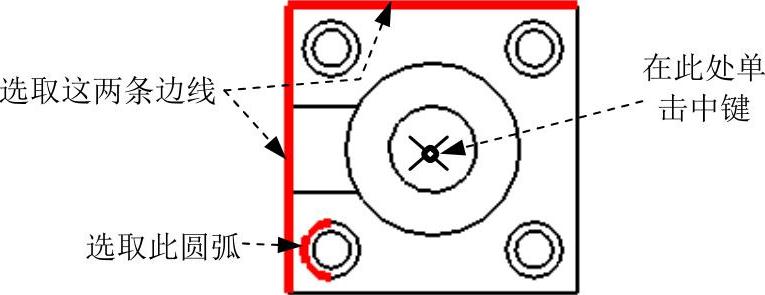

图5.2.31 选取边线

注图5.2.32所示的尺寸，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_7.drw。

Step2.在功能区中选择命令，系统弹出“选择参考”对话框。

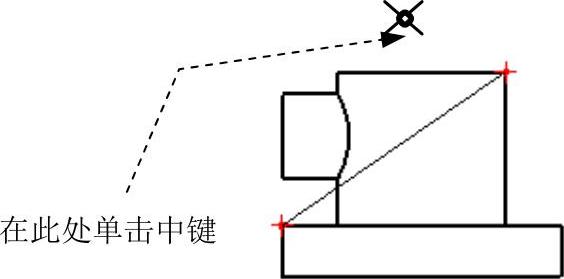

Step3.按住Ctrl键，选取图5.2.33所示的两顶点，在图5.2.34所示的位置单击中键，此时在视图中显示尺寸，如图5.2.32所示。

Step4.再次单击中键完成尺寸的标注。

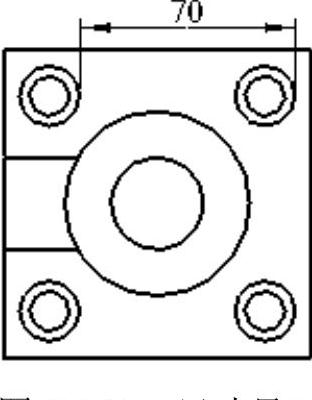

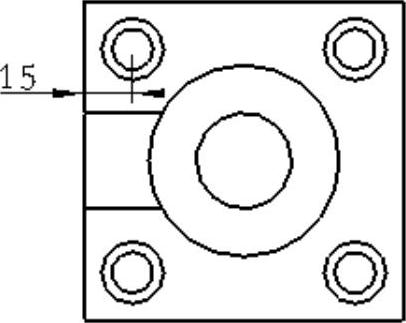

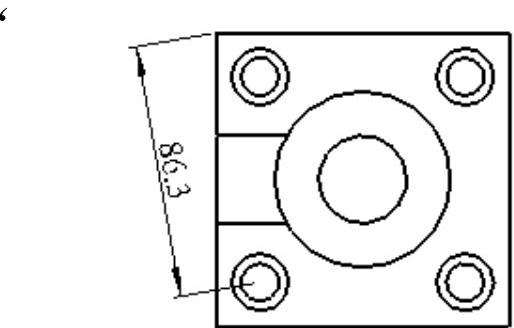

图5.2.32 尺寸显示

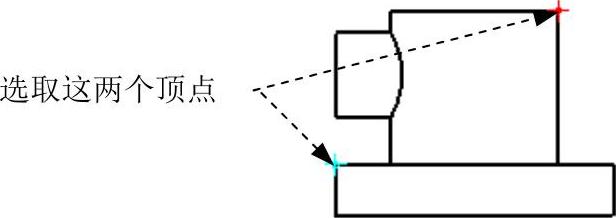

图5.2.33 选取顶点

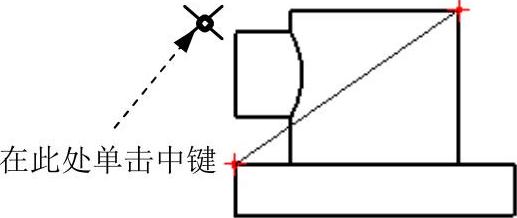

图5.2.34 选取放置位置

说明：在不同的位置单击中键，会得到不同的尺寸标注，接上面的Step2，将选择不同单击的尺寸显示效果介绍如下：

按住Ctrl键，选取图5.2.35所示的两顶点，在图5.2.35所示的位置单击中键，此时在视图中显示尺寸的结果如图5.2.36所示。

图5.2.35 选取放置位置(www.daowen.com)

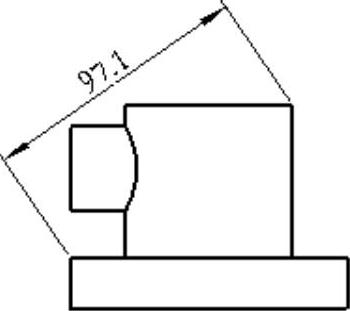

图5.2.36 尺寸显示

按住Ctrl键，选取图5.2.35所示的两顶点，在图5.2.37所示的位置单击中键，此时在视图中显示尺寸结果如图5.2.38所示。

图5.2.37 选取放置位置

图5.2.38 尺寸显示

注图5.2.39所示的尺寸，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_8.drw。

Step2.在功能区中选择命令，系统弹出“选择参考”对话框。

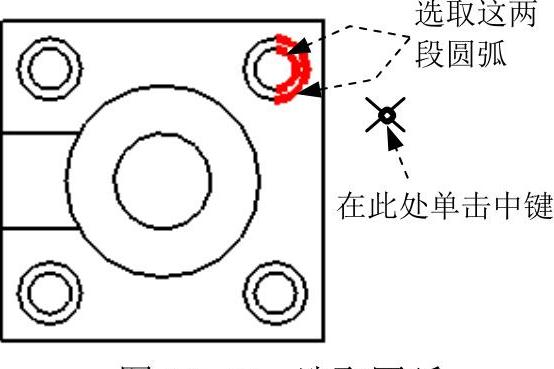

Step3.按住Ctrl键，选取图5.2.40所示的两段圆弧，在图5.2.40所示的位置单击中键。

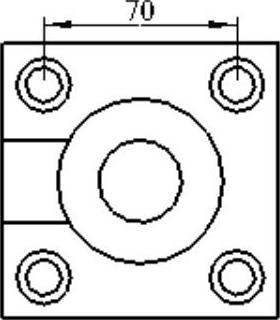

图5.2.39 尺寸显示

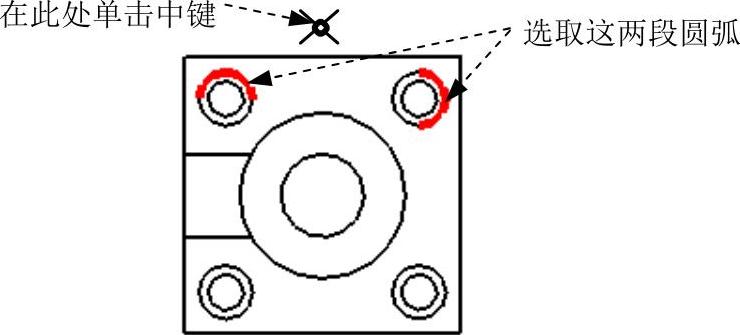

图5.2.40 选取圆弧和放置位置

Step4.再次单击中键完成尺寸的标注。

说明：

如果在“选择参考”对话框先选择命令，再按住Ctrl键选取图5.2.40所示的两段圆弧，在图5.2.40所示的位置单击中键，则在视图中显示尺寸的结果如图5.2.41所示，尺寸标注时尺寸界线相切于哪一侧取决于在选取圆弧时所选取的圆弧上的点的位置。

如果按住Ctrl键，在绘图区选取图5.2.42所示的两圆弧后，右击，从弹出的快捷菜单中选择命令，然后在图5.2.42所示的位置单击中键，则尺寸显示结果如图5.2.43所示。

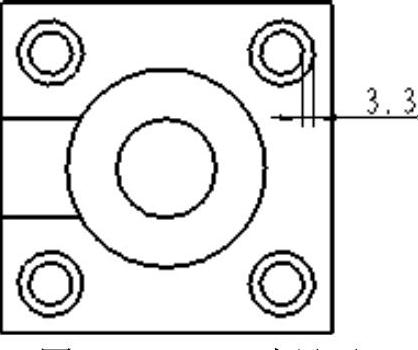

图5.2.41 尺寸显示

图5.2.42 选取圆弧

图5.2.43 尺寸显示

注图5.2.44所示两直线间的角度，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件bracket_drw.drw。

Step2.在功能区中选择命令。

Step3.按住Ctrl键，选取图5.2.45所示的两条边线，在图5.2.45所示的位置单击中键，此时在视图中显示角度尺寸，如图5.2.44所示。

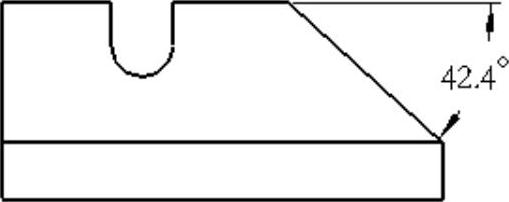

图5.2.44 角度显示（一）

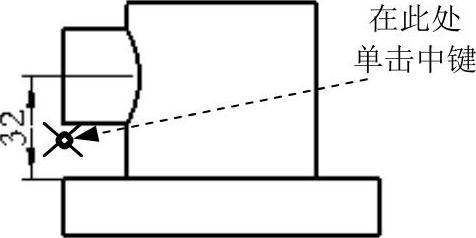

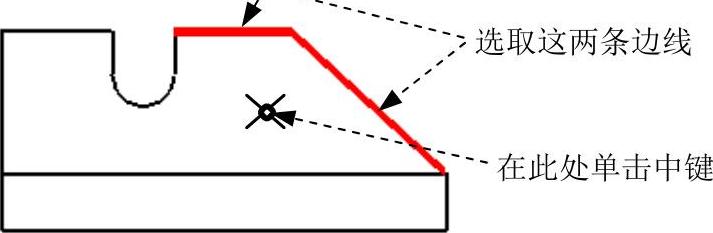

图5.2.45 选取边线和放置位置

Step4.再次单击中键完成尺寸的标注。

说明：放置位置选取的不同会出现不同的标注方式，例如在图5.2.46所示的位置单击中键，则会出现图5.2.47所示的角度标注。

图5.2.46 选取放置位置

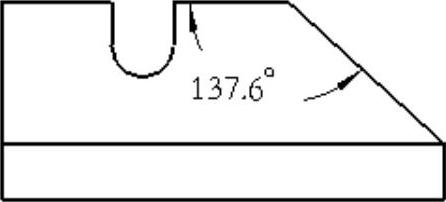

图5.2.47 角度显示（二）

注图5.2.48所示的圆弧的角度，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件angle_drw.drw。

Step2.在功能区中选择命令。

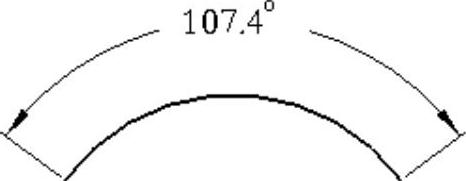

Step3.选取图5.2.49所示的二维草绘图元，此时出现半径尺寸，然后右击，此时系统弹出图5.2.50所示的弧尺寸类型的快捷菜单，在其中选择命令，此时在视图中显示角度，在合适的位置单击中键放置尺寸，如图5.2.48所示。

图5.2.48 角度显示

图5.2.49 选取二维草绘图元

Step4.再次单击中键完成尺寸的标注。

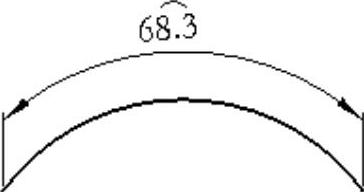

说明：如果在图5.2.50所示的弧尺寸类型的快捷菜单中选择命令，则在视图中显示弧的长度，如图5.2.51所示。

图5.2.50 “弧尺寸类型”菜单

图5.2.51 弧长显示

注图5.2.56所示的尺寸，可以按照如下的方法操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_9.drw。

Step2.在功能区中选择命令，系统弹出“选择参考”对话框。

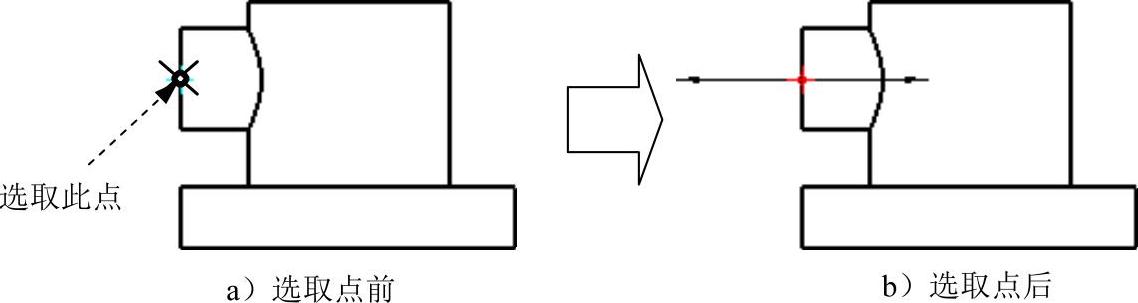

Step3.在如图5.2.52所示的“选择参考”对话框中依次选择命令，然后选取图5.2.53a所示主视图上的点，选取后主视图如图5.2.53b所示。

Step4.按住Ctrl键，在如图5.2.54所示的“选择参考”对话框中依次选择命令，再选取图5.2.55所示俯视图上的曲面。

Step5.在如图5.2.56所示的位置单击中键放置尺寸，标注结果如图5.2.56所示。

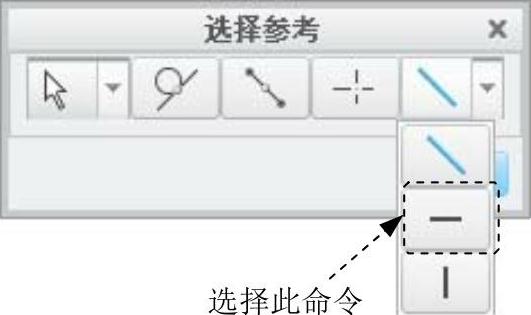

图5.2.52 “选择参考”对话框

图5.2.53 选取顶点

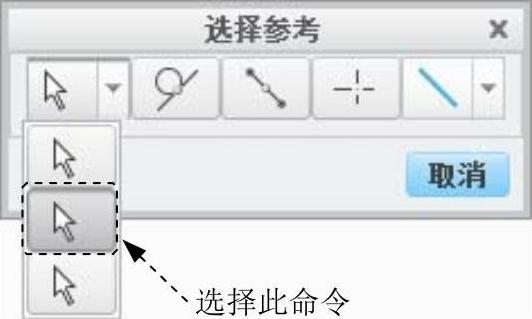

图5.2.54 “选择参考”对话框

图5.2.55 选取曲面

图5.2.56 尺寸显示

Step6.再次单击中键完成尺寸的标注。

b．使用命令创建尺寸

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_11.drw。

Step2.在功能选项卡区域的选项卡中选择命令。

Step3.此时系统弹出“选择参考”对话框，按住Ctrl键，从上至下依次选取图5.2.57所示的边线和圆弧，在图5.2.57所示的位置单击中键，此时视图中显示图5.2.58所示的尺寸。

Step4.单击中键完成尺寸的标注。

图5.2.57 选取边线和圆弧

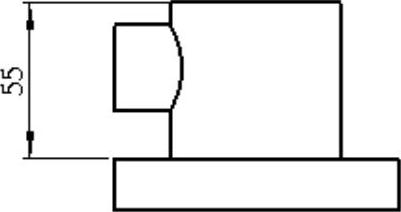

图5.2.58 显示尺寸

说明：

在图5.2.59所示的一般尺寸标注中，可在图形区先选取尺寸，然后在尺寸文本上右击，在弹出图5.2.60所示的快捷菜单中选择命令，然后选取基线，如图5.2.59所示，将一般标注转换为纵坐标标注。

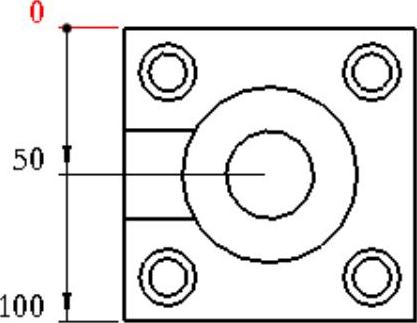

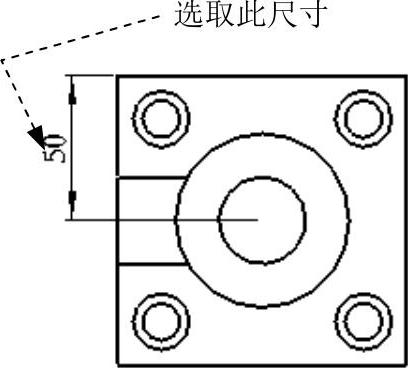

图5.2.59 选取基线

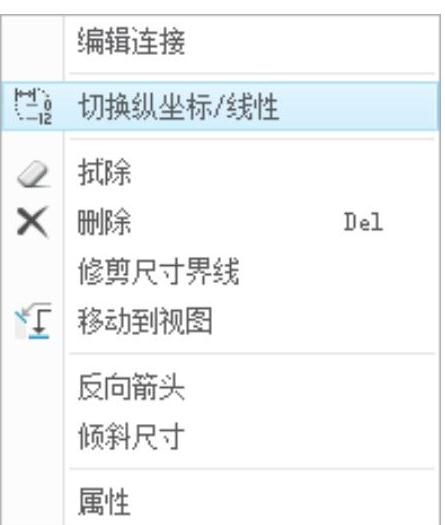

图5.2.60 快捷菜单

c．使用命令创建尺寸

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.03，打开工程图文件base_drw_12.drw。

Step2.在功能选项卡区域的选项卡中选择命令。

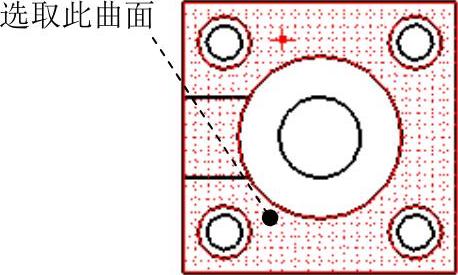

Step3.此时系统弹出“选择”对话框，并提示，选取图5.2.61所示的曲面，单击“选择”对话框中的按钮（或单击中键）。

注意：系统要求选取的曲面必须属于该工程图的同一视图，以便正确表达尺寸。

Step4.此时系统弹出图5.2.62所示的菜单，且系统默认选择命令，在系统的提示下，选取图5.2.63所示的边线，此时在视图中显示尺寸，如图5.2.64所示。

Step5.选择菜单中的命令，关闭菜单。

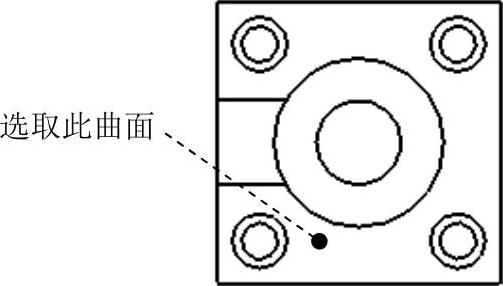

图5.2.61 选取曲面

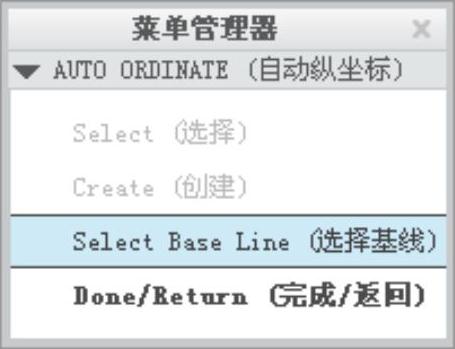

图5.2.62 “自动纵坐标”菜单

图5.2.63 选取边线

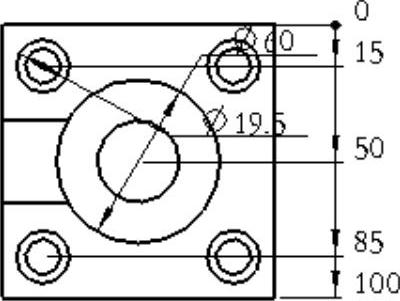

图5.2.64 尺寸显示

2．创建“参考尺寸”

在功能选项卡区域的选项卡中选择命令创建参考尺寸，可以将两个草绘图元间、草绘图元与模型对象间以及模型对象本身的尺寸标注成参考尺寸，参考尺寸是手动所创建的尺寸中的一个分支，所有的参考尺寸一般都带有符号REF，从而与其他尺寸相区别。如果配置文件选项parenthesize_ref_dim设置为yes，系统则将参考尺寸放置在括号中。注意当标注草绘图元与模型对象间的参考尺寸时，应提前将草绘图元与模型对象关联起来。

由“参考尺寸”菜单可看出参考尺寸的创建方式和“尺寸”的创建方式类似，故在此不再赘述创建参照尺寸的操作，读者可参考创建“尺寸”的方法来创建参考尺寸。
