在Cre0 3.0中，工程图视图是利用已经创建的零件模型投影生成的，因此视图中零件的尺寸来源于零件模块中的三维模型的尺寸，它们源于统一的内部数据库。由于这些尺寸受零件模型的驱动，并且也可反过来驱动零件模型，所以这些尺寸也常被称为驱动尺寸。

这些尺寸是保存在模型自身中的尺寸信息，在默认情况下，将模型或组件输入到2D工程图时，这些尺寸是不可见的。在工程图环境下，可以在功能选项卡区域的注释选项卡中选择（显示模型注释）命令将这些尺寸在工程图中自动地显现出来，所以可以将这些尺寸称为自动生成尺寸。

自动生成尺寸与零件或组件具有双向关联性，在三维模型上修改模型的尺寸，在工程图中，这些尺寸随着变化，反之亦然。这里有一点要注意：在工程图中可以修改自动生成尺寸值的小数位数，但是舍入之后的尺寸值不驱动几何模型。

1．显示尺寸

在工程图环境中，当视图创建之后，应先显示自动生成尺寸，这样可以避免添加不必要的尺寸，减少不必要的工作。显示自动生成尺寸有如下两种方法。

（1）使用“显示模型注释”命令

下面以图5.2.1所示的零件base为例，说明创建自动生成尺寸的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.02，打开工程图文件base_drw_1.drw。

Step2.在功能选项卡区域的选项卡中单击“显示模型注释”按钮。

图5.2.1 创建驱动尺寸

Step3.在系统弹出的图5.2.2所示的“显示模型注释”对话框中进行如下操作。

（1）单击对话框顶部的选项卡。

（2）选择显示类型。在对话框的下拉列表中选择选项。

（3）选取显示尺寸的视图。按住Ctrl键，选择主视图和左视图。

（4）单击按钮，然后单击对话框底部的按钮。

在进行自动生成尺寸显示操作时，请注意下面几点。

图5.2.1所示的尺寸未经过手动整理，故较为凌乱。通常在正式出图之前都需要经过手动整理尺寸，这将在后面的章节中讲到，在未讲尺寸的整理之前，本节中视图所显示的尺寸都未经过整理。

使用图5.2.2所示的“显示模型注释”对话框，不仅可以显示三维模型中的尺寸，还可以显示在三维模型中创建的几何公差、基准、表面粗糙度等，这些知识将在后面的章节中讲到。

如果要在工程图的等轴测视图中显示模型的尺寸，应先将工程图设置文件drawing.dtl中的选项allow_3d_dimensions设置为yes。

工程图中，显示尺寸的位置取决于视图定向，对于模型中拉伸或旋转特征的截面尺寸，在工程图中显示在草绘平面与屏幕垂直的视图上。

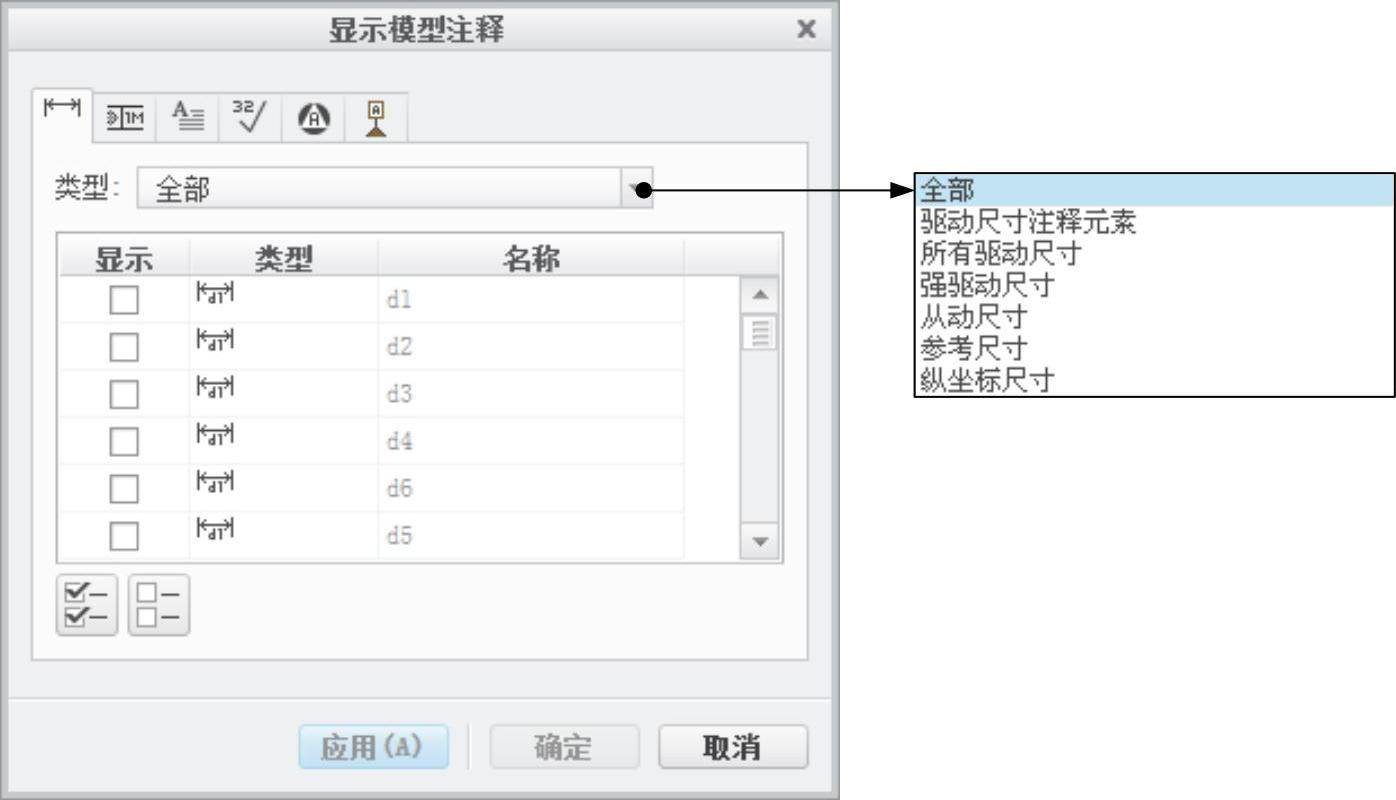

图5.2.2 “显示模型注释”对话框

图5.2.2所示的“显示模型注释”对话框中各选项卡说明如下。

：显示（或隐藏）尺寸。

：显示（或隐藏）几何公差。

：显示（或隐藏）注解。

：显示（或隐藏）粗糙度。

：显示（或隐藏）定制符号。

：显示（或隐藏）基准。

：全部选取。

：全部取消选取。

（2）使用模型树可以在模型树中，通过选取某个具体的特征或零件来显示其尺寸。

下面先介绍其操作步骤，在给出操作步骤的过程中，给出其显示效果。

在零件工程图环境中选取某个具体的特征来显示其尺寸。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.02，打开工程图文件base_drw_2.drw。

Step2.单击选项卡，然后右击图5.2.3所示模型树中的特征，系统弹出图5.2.4所示的快捷菜单。

Step3.在快捷菜单中选择命令，在弹出的“显示模型注释”对话框中单击按钮，然后单击对话框中的按钮，则在主视图中显示出特征的尺寸，如图5.2.5所示。

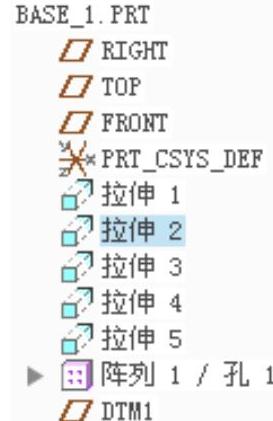

图5.2.3 选取拉伸2

图5.2.4 快捷菜单

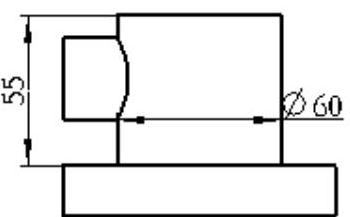

图5.2.5 尺寸显示(www.daowen.com)

注意：在显示特征尺寸时，必须先进入选项卡，否则无法显示命令。以后这个步骤不再提示。

说明：选择命令时，所选取特征的尺寸一般先在主视图中显示出来，当主视图中不能表达特征的某些尺寸时，这些尺寸会根据需要分布在其他视图中。

在装配体工程图环境中选取某个零件来显示其尺寸。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.02，打开工程图文件connecting_drw_3.drw。

Step2.在模型树中选取零件右击，系统弹出图5.2.6所示的快捷菜单。

Step3.在快捷菜单中选择命令，则在主视图和左视图中显示出零件shaft_2.prt的尺寸，如图5.2.7所示。

图5.2.6 快捷菜单

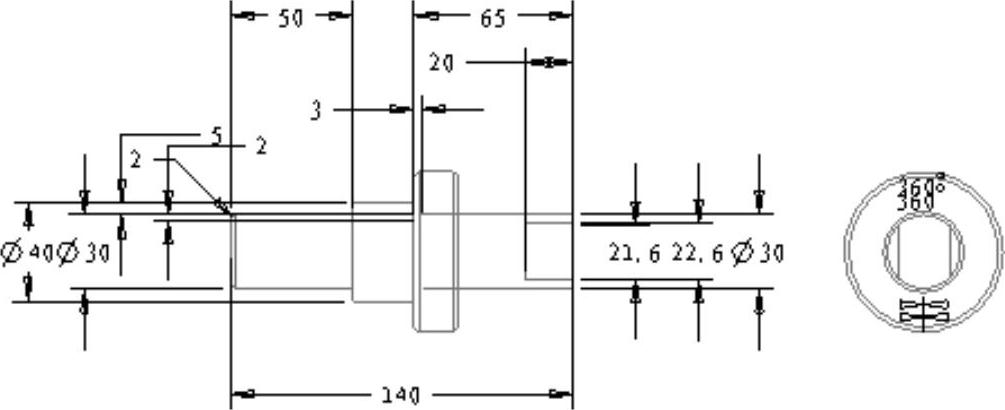

图5.2.7 尺寸显示

Step4.在“显示模型注释”对话框中单击按钮，单击对话框中的按钮，完成零件尺寸的显示。

说明：

选择命令时，零件的尺寸会根据系统的设定，分布在不同的视图上。

在装配体工程图环境中也可以只显示某个零件上的某个特征的尺寸（这需要先通过设置“树过滤器”来显示各个零件的特征），其操作方法和在零件工程图环境中显示某个特征的尺寸类似，先在模型树上方单击按钮，在弹出的下拉列表中选中命令，系统弹出图5.2.8所示的“模型树项”对话框，在对话框中的区域选中复选框，然后单击按钮，模型树中即显示零件特征。

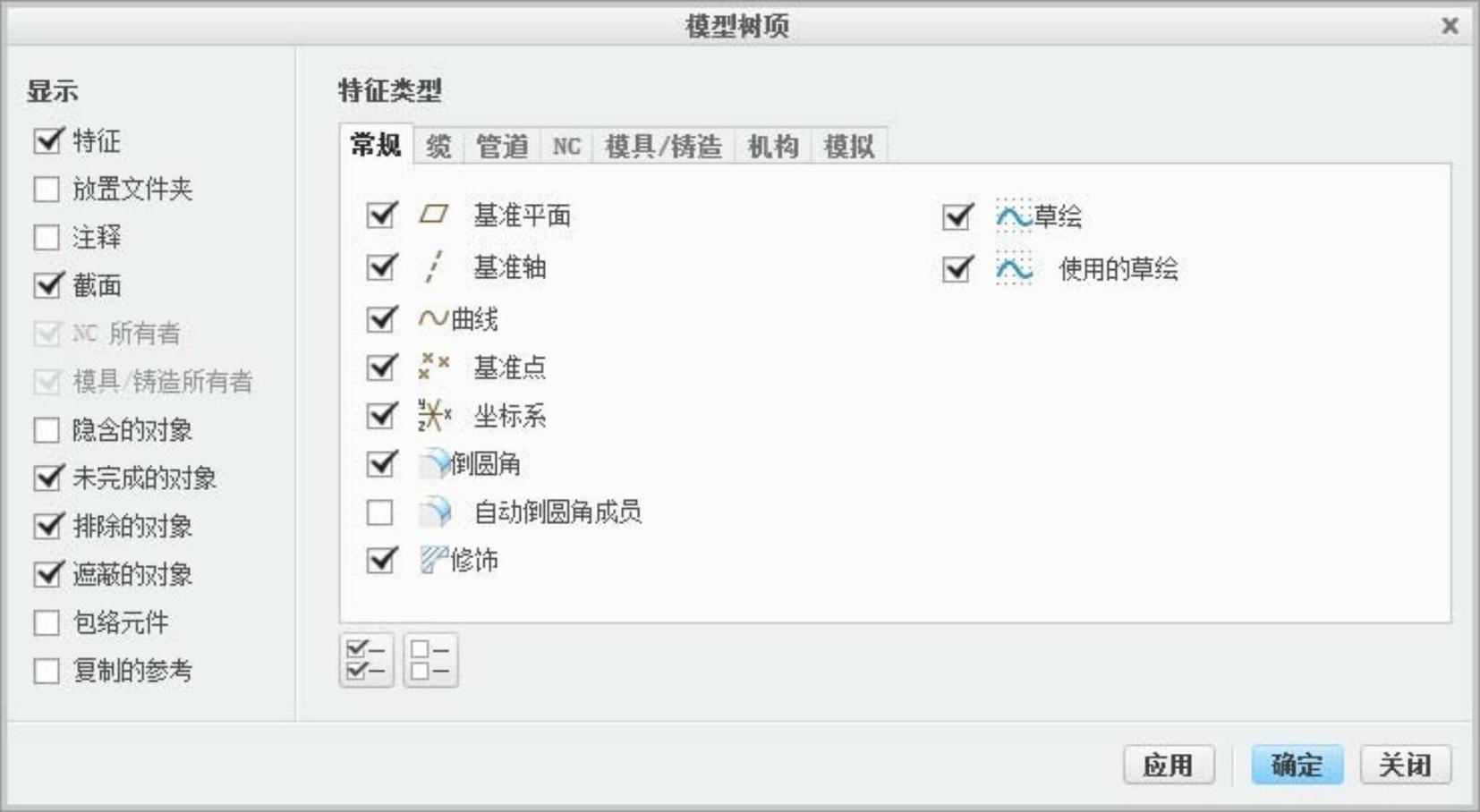

图5.2.8 “模型树项”对话框

2．拭除尺寸

“拭除尺寸”是暂时使尺寸处于不可见的状态，还可以通过“取消拭除”操作使其显示出来。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.02，打开工程图文件base_drw_3.drw。

Step2.选取图5.2.9所示的尺寸，然后右击，系统弹出图5.2.10所示的快捷菜单。

Step3.在快捷菜单中选择命令，再在图形区的空白处单击一下，此时所选尺寸不可见，如图5.2.11所示。

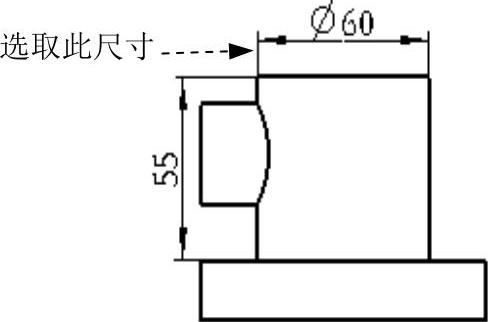

图5.2.9 选取尺寸

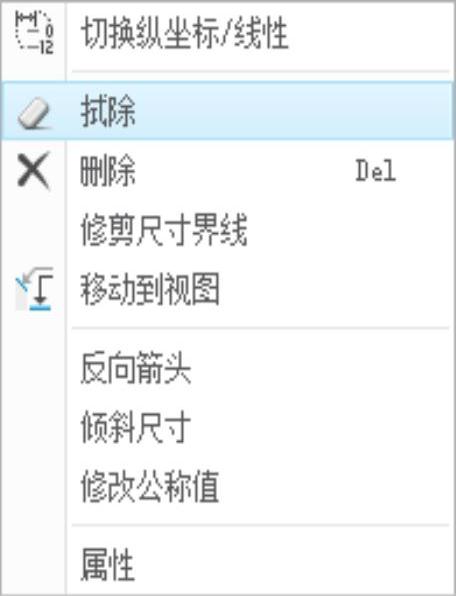

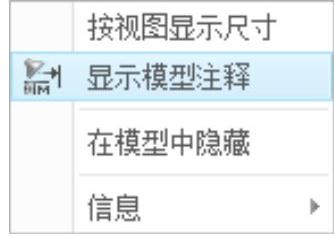

图5.2.10 快捷菜单

说明：

使用右击弹出的快捷菜单来拭除尺寸是一种比较快捷的方法，特别适用于单个不必要尺寸的拭除；也可以按住Ctrl键连续选取多个尺寸再右击。

如果在绘图树中右击拭除的尺寸（必须先进入选项卡），在弹出的图5.2.12所示的快捷菜单中选择“取消拭除”命令，可以将尺寸重新显示出来。

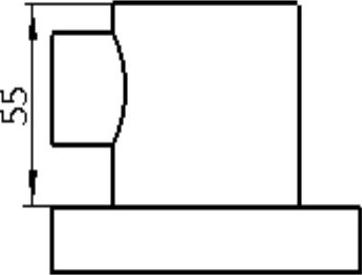

图5.2.11 拭除尺寸

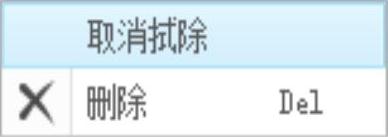

图5.2.12 快捷菜单

3．删除尺寸

“删除尺寸”指去掉多余的或错误的尺寸标注，被删除的自动生成的尺寸可以使用“显示模型注释”对话框重新显示出来。下面结合例子介绍“删除尺寸”的操作。

Step1.将工作目录设置至D:\creo3.7\work\ch05.02.02，打开工程图文件base_drw_4.drw。

Step2.先选取图5.2.13a所示的尺寸，然后在功能选项卡区域的选项卡中单击“删除”按钮，则所选取的尺寸被删除，如图5.2.13b所示。

说明：

可以按住Ctrl键连续选取多个尺寸后再同时删除。

除尺寸还有其他方法，如下所述。

选取所要除的尺寸，再右击，在弹出的快捷菜单中选择命令。

选取所要除的尺寸，再按键盘上的Delete键。

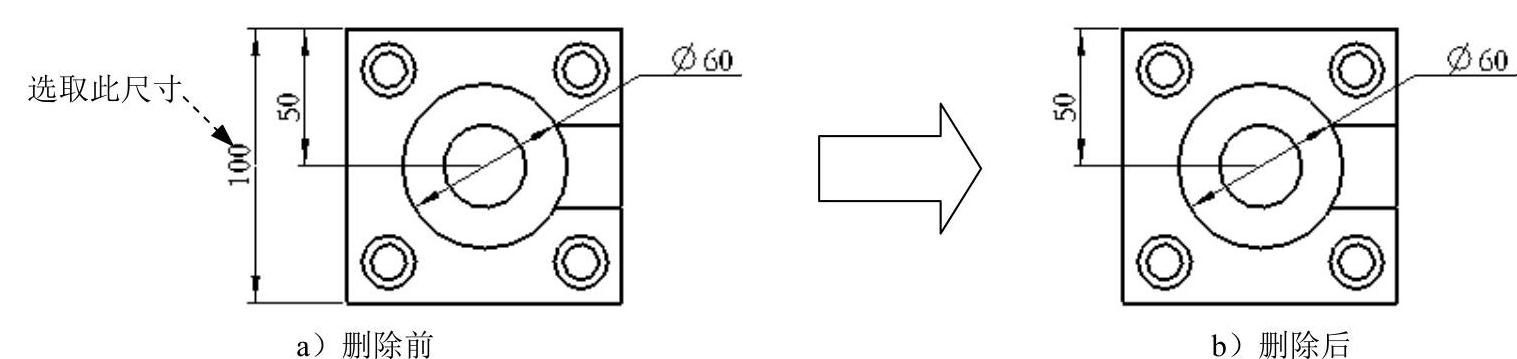

图5.2.13 删除尺寸
