绘制直线并操作快捷菜单：范例4

范例概述

本范例是工程图二维草绘的典型例子，由创建主视图开始，用到常用的几项创建命令和为视图添加剖面线等，综合性较强，其中捕捉参照在绘制过程中起到重要作用。下面是本范例的绘制过程。

Stage1．新建一个草绘文件

Step1.将工作目录设置至D:\creo3.7\work\ch04.09.04。

Step2.新建一个名为example4的工程图文件，取消选中复选框，单击按钮；系统弹出“新建绘图”对话框，选择，选择，选取“横向”，幅面大小选择；单击按钮，进入工程图环境。

Stage2．绘图前的准备

Step1.在功能选项卡区域的选项卡中单击按钮，系统弹出图4.9.18所示的“草绘首选项”对话框，单击“水平/竖直”按钮和“顶点”按钮。

Step2.单击对话框中的按钮，关闭该对话框。

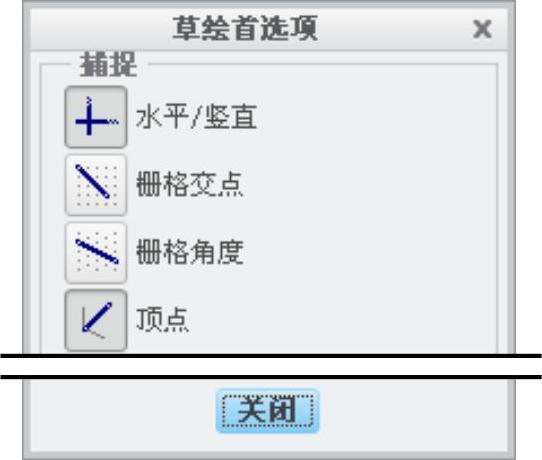

图4.9.18 “草绘首选项”对话框

Stage3．绘制视图

Step1.绘制直线1。在功能选项卡区域的选项卡中单击“线”按钮，然后进行如下操作。

（1）在绘图区中单击，此点即为直线起点。

（2）在空白处右击，在系统弹出图4.9.19所示的快捷菜单中选择命令，系统弹出图4.9.20所示的提示框。

（3）在提示框的文本框中输入相对横坐标值0，在文本框中输入相对纵坐标值40。

（4）单击按钮，完成直线1的绘制。

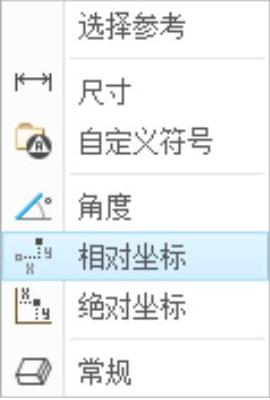

图4.9.19 快捷菜单

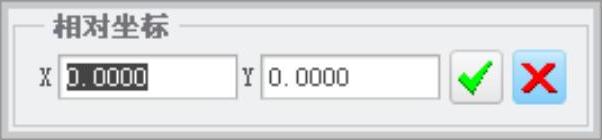

图4.9.20 “相对坐标”提示框

Step2.绘制直线2。

（1）选取Step1中所绘制的直线1的终点作为起点，在空白处右击，在弹出的快捷菜单中选择命令，系统弹出提示框。

（2）在提示框的文本框中输入相对横坐标值40，在文本框中输入相对纵坐标值0。

（3）单击按钮，完成直线2的绘制。

Step3.绘制直线3。

（1）以Step2中所绘制的直线2的终点为起点，绘制直线3，操作同上。

（2）在文本框中输入相对横坐标值0，在文本框中输入相对纵坐标值-25。

（3）单击按钮，完成直线3的绘制。

Step4.绘制直线4。

（1）以Step3中所绘制的直线3的终点为起点，操作同上，在文本框中输入相对横坐标值40，在文本框中输入相对纵坐标值0。

（2）单击按钮，完成直线4的绘制。

Step5.绘制直线5。

（1）以Step4中所绘制的直线4的终点为起点，操作同上，在文本框中输入相对横坐标值0，在文本框中输入相对纵坐标值-15。

（2）单击按钮，完成直线5的绘制。

Step6.绘制直线6。

连接直线1的终点与直线5的终点，完成直线6的绘制；单击中键结束直线的绘制，完成后的图形如图4.9.21所示。

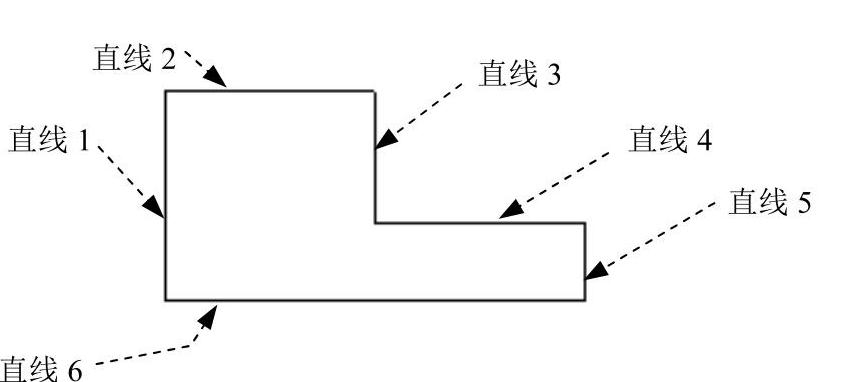

图4.9.21 绘制直线

说明：如果选中“草绘首选项”对话框中的复选框，在绘图时，我们就可以不必重复选取上一直线的终点作为下一直线的起点，系统将默认选取上一直线的终点作为下一直线的起点。

Step7.将视图调整到合适大小，合适位置。

Step8.对直线进行平移复制。

（1）平移复制1。

①在功能选项卡区域的选项卡中选择命令。

②选中图4.9.21所示的直线1为平移对象，单击图4.9.22所示的“选择”对话框中的按钮，系统弹出菜单。

③选择命令，系统显示提示，在其后的文本框中输入平移值10，单击按钮。

④在系统的提示下，输入数量1，单击按钮。

（2）平移复制2。

①在功能选项卡区域的选项卡中选择命令。

②选中直线1为平移对象，单击中键，系统弹出菜单。

图4.9.22 “选择”对话框

③选择命令，系统提示，在其后文本框中输入平移值30，单击按钮。

④在系统的提示下，输入数量1，单击按钮，完成后图形如图4.9.23所示。

（3）平移复制3。

①在功能选项卡区域的选项卡中选择命令。

②选中直线5为平移对象，单击中键，系统弹出菜单。

③选择命令，系统提示，在其后文本框中输入平移值-12.5，单击按钮。

④在系统的提示下，输入数量1，单击按钮。如图4.9.24所示。

（4）平移复制4。

①在功能选项卡区域的选项卡中选择命令。

②选中直线5为平移对象，单击中键，系统弹出菜单。

③选择命令，系统提示，在其后文本框中输入平移值-27.5，单击按钮。(https://www.daowen.com)

④在系统的提示下，输入数量1，单击按钮，完成后图形如图4.9.24所示。

图4.9.23 平移复制直线1

图4.9.24 平移复制直线5

Step9.相交处分割直线。

（1）分割直线2。

①选取Step8（1）中平移复制的直线，右击，在弹出的图4.9.25所示的快捷菜单中选择命令，选取直线2为被分割直线。

②单击直线2，从直线2被加亮显示时的状态可检验直线2是否在分割线处被分割。

（2）同上步操作，选取Step8步骤（2）中平移复制的直线为分割线来分割直线2，此时直线2被截成3段。

（3）同理，将直线6分割成5段，直线4分割成3段。分割后图形如图4.9.26所示。

Step10.绘制图4.9.27所示的中心线。

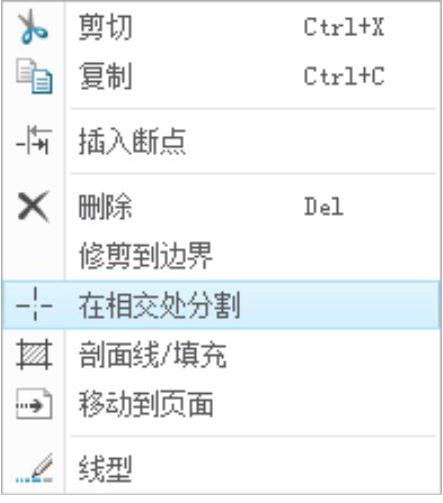

图4.9.25 快捷菜单

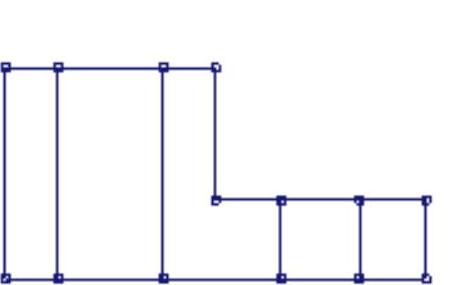

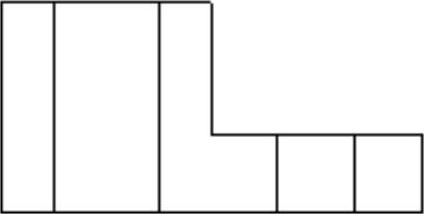

图4.9.26 直线分割后

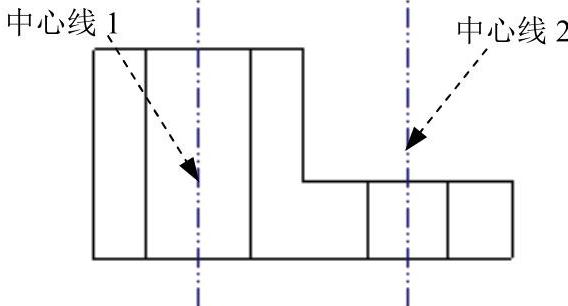

图4.9.27 绘制中心线

（1）在功能选项卡区域的选项卡中单击按钮，在系统弹出的“捕捉参考”对话框中单击按钮。

（2）选取直线2的中段作为参照，单击中键；然后将鼠标指针移至直线2的中段，在出现中点约束的地方单击选取一点，再沿竖直方向选取一点（使构造线自动捕捉到竖直方向），此时绘制出一条中心线。

（3）类似地，选取直线4的中段作为参照，绘制出另一条中心线，如图4.9.27所示。

（4）单击中键，完成中心线的绘制。

Step11.为图形添加剖面线。

（1）添加图4.9.28a所示的区域1的剖面线。

①框选图4.9.28a所示的区域1，在功能选项卡区域的选项卡中单击按钮。

②在系统的提示下，输入“V1”。

③单击按钮，此时系统弹出菜单。

④选择命令，选择其中的命令或命令，来修改剖面线的间距尺寸。

⑤选择命令，选择其中的命令；单击中键，完成修改。

（2）同理在区域2和区域3添加剖面线。添加剖面线后如图4.9.28b所示。

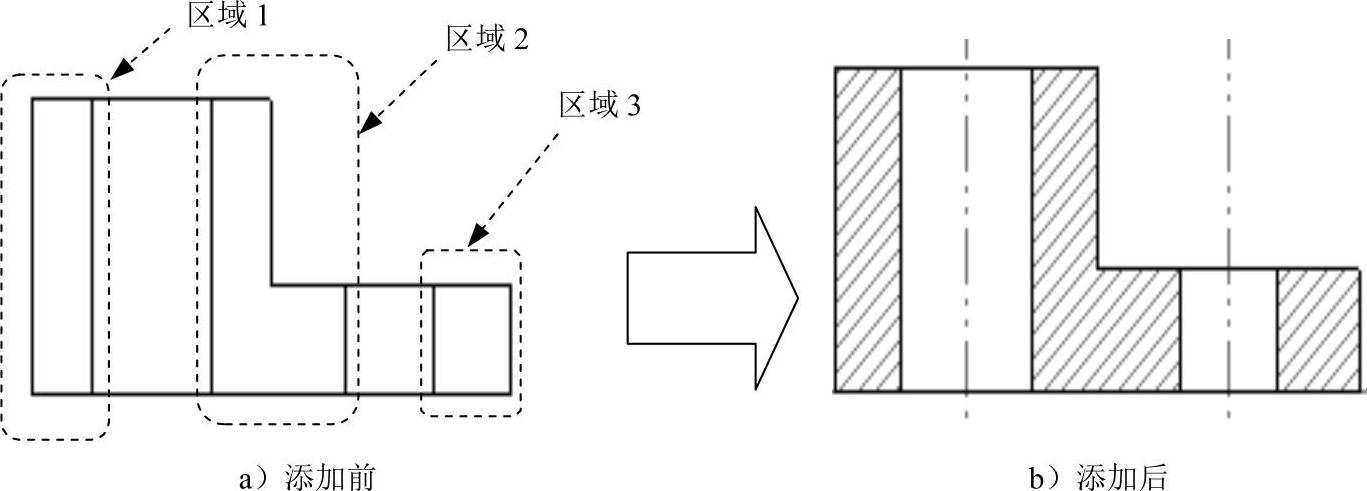

图4.9.28 添加剖面线

Step12.创建俯视图。

（1）在功能选项卡区域的选项卡中单击“圆”按钮。

（2）在系统弹出的“捕捉参考”对话框中单击按钮，选取中心线1和中心线2，单击中键。

（3）在中心线1上选取一点作为圆心，在空白处右击，在弹出的图4.9.29所示的快捷菜单中选择命令，系统弹出图4.9.30所示提示框，在其文本框中输入半径值20，单击按钮；再单击中键，完成圆的绘制。

注意：此时“草绘首选项”对话框中的按钮处于被按下状态。

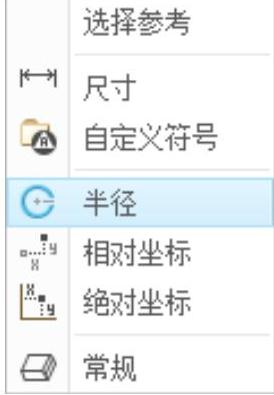

图4.9.29 快捷菜单

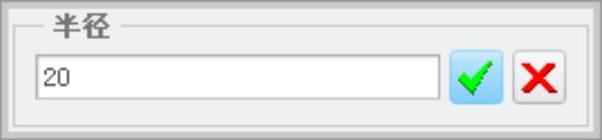

图4.9.30 “半径”提示框

（4）在功能选项卡区域的选项卡中单击“圆”按钮，先选取步骤（3）中生成的圆为参照，再绘制同心圆，同心圆半径为10。

（5）在功能选项卡区域的选项卡中单击“线”按钮，先选取步骤（3）中生成的圆和中心线1、中心线2为参照，再在中心线1与圆相交的两点处及中心线2之间绘制两水平直线，操作完成后如图4.9.31a所示。

（6）在功能选项卡区域的选项卡中单击按钮，先选取步骤（3）中生成的圆作为参照，然后将鼠标指针移至圆心处，当出现圆心约束符号时单击，再沿水平方向单击选取一点（使构造线自动捕捉到水平方向），此时绘制出一条水平的构造线；单击中键。

（7）在功能选项卡区域的选项卡中选择命令，绘制与直线相切的圆弧，操作如下。

①选取中心线2、水平构造线和（5）中所绘制的两直线为参照，单击中键。

②选取水平构造线和中心线2的交点为弧的中心，两水平直线与中心线2的交点为弧的两端点绘制圆弧；单击鼠标中键，完成操作。

（8）在功能选项卡区域的选项卡中单击“圆”按钮，先选取中心线2和水平中心线为参照，再选取两构造线的交点作为圆心，绘制半径值为7.5的圆。至此俯视图完成，如图4.9.31b所示。

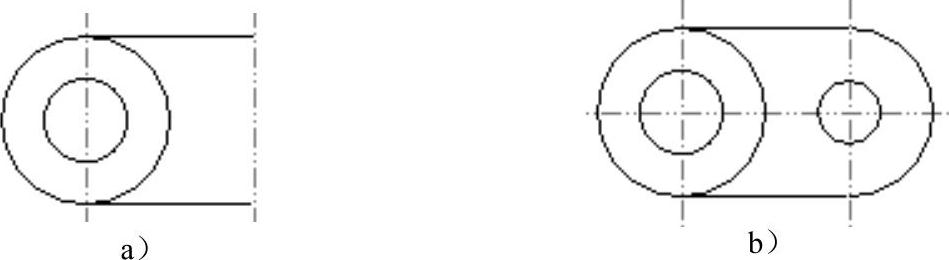

图4.9.31 俯视图的绘制

Step13.绘制左视图。

（1）首先绘制一条与主视图中直线6水平的中心线。

①在功能选项卡区域的选项卡中单击按钮。

②在系统弹出的“捕捉参考”对话框中单击按钮，选取直线6最右的一段为参照，单击中键。

③单击选取参照直线的两个端点，绘制水平构造线。

（2）在功能选项卡区域的选项卡中单击“线”按钮，先选取上步操作所绘制的水平构造线为参照，再绘制图4.9.32所示的左视图，其宽度和高度值都是40，左视图创建后，三视图如图4.9.32所示。

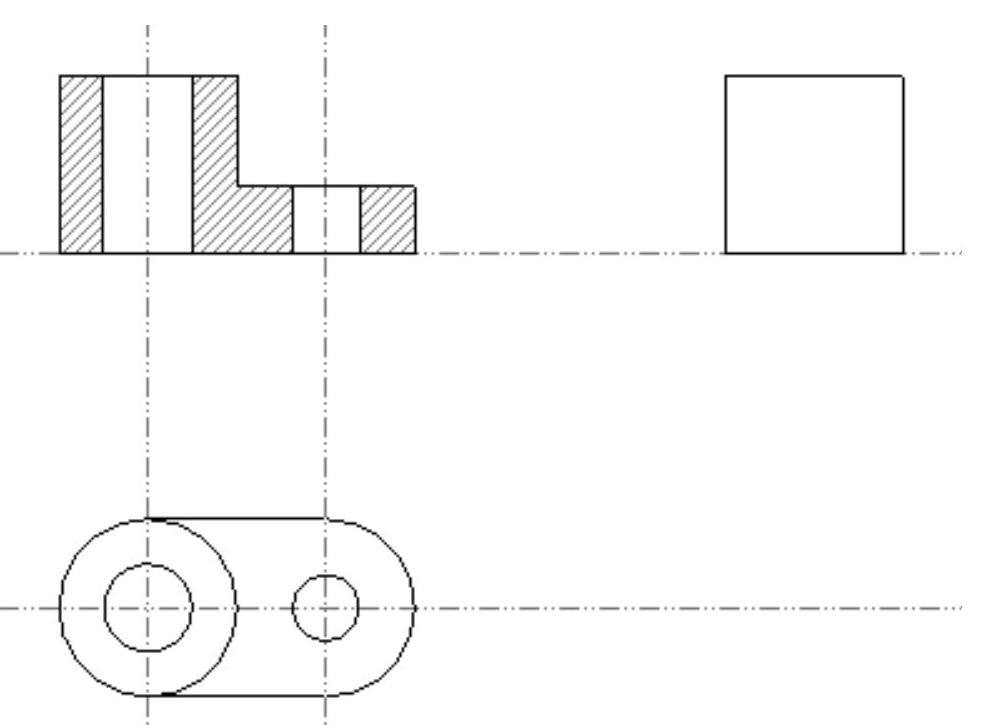

图4.9.32 三视图

Stage4．保存文件

选择下拉菜单命令（或单击工具栏中的“保存”按钮），保存完成的文件。
