如何在Creo中使用平移命令创建工程图元-范例3

范例概述

本范例应用到在已有工程图中“从边创建绘制图元”“生成图元组”命令,主要体现的是“平移”命令,其创建过程如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.09.03,打开工程图文件example3.drw。

Step2.使用边创建绘制图元。

(1)在功能选项卡区域的978-7-111-47152-3-Chapter04-536.jpg选项卡中选择978-7-111-47152-3-Chapter04-537.jpg978-7-111-47152-3-Chapter04-538.jpg978-7-111-47152-3-Chapter04-539.jpg命令。

(2)在系统978-7-111-47152-3-Chapter04-540.jpg的提示下,按住Ctrl键选取图4.9.13a所示的边线(右半部分内轮廓),单击“选择”对话框中的978-7-111-47152-3-Chapter04-541.jpg按钮,如图4.9.13b所示。

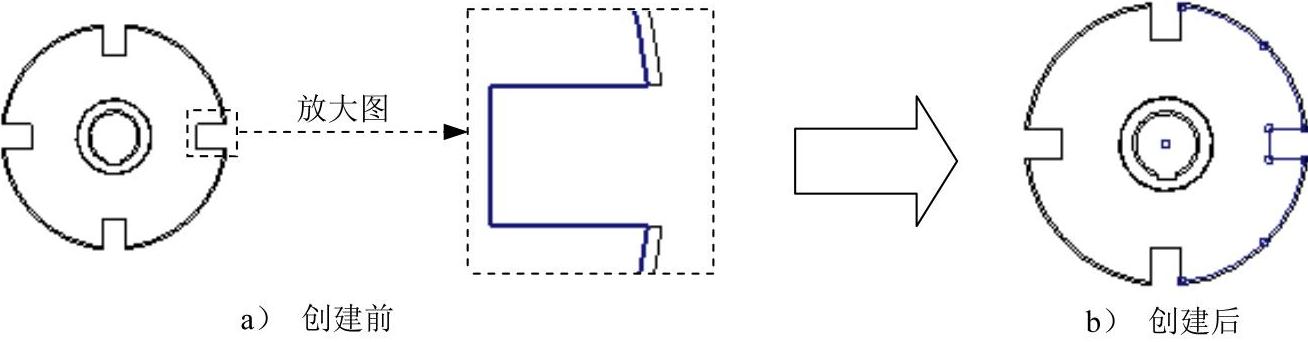

图4.9.13 创建绘制图元

Step3.生成图元组。

(1)在功能选项卡区域的978-7-111-47152-3-Chapter04-543.jpg选项卡中单击“绘制组”按钮978-7-111-47152-3-Chapter04-544.jpg。系统弹出图4.9.14所示的978-7-111-47152-3-Chapter04-545.jpg菜单。

(2)在该菜单中选择978-7-111-47152-3-Chapter04-546.jpg命令,在系统978-7-111-47152-3-Chapter04-547.jpg的提示下,按住Ctrl键选取Step2中刚创建的图元,选择978-7-111-47152-3-Chapter04-548.jpg命令。

(3)在系统978-7-111-47152-3-Chapter04-549.jpg的提示下,输入“group”,单击978-7-111-47152-3-Chapter04-550.jpg按钮,完成后如图4.9.15所示。

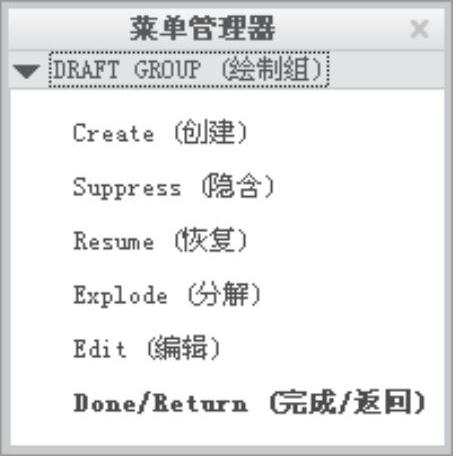

图4.9.14 “绘制组”菜单


图4.9.15 图元组

Step4.平移图元组。

(1)在功能选项卡区域的978-7-111-47152-3-Chapter04-553.jpg选项卡中单击“平移”按钮978-7-111-47152-3-Chapter04-554.jpg,选取Step3中生成的图元组作为平移对象,单击鼠标中键,系统弹出图4.9.16所示的978-7-111-47152-3-Chapter04-555.jpg菜单。

(2)在该菜单中选择978-7-111-47152-3-Chapter04-556.jpg命令,在系统978-7-111-47152-3-Chapter04-557.jpg下,输入平移值20,单击鼠标中键,完成后如图4.9.17所示。

Step5.保存文件。

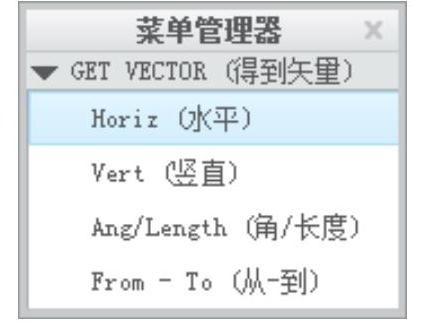

图4.9.16 “得到矢量”菜单

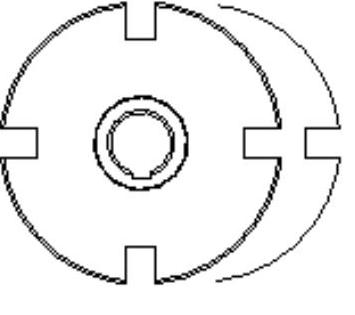

图4.9.17 平移图元组
