1.平移、平移并复制

(1)平移

平移(978-7-111-47152-3-Chapter04-333.jpg)工具用于移动2D图元、注释和球标。平移可以使用参数来精确地移动对象,其操作过程如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.02,打开工程图文件move.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter04-334.jpg选项卡中单击“平移”按钮978-7-111-47152-3-Chapter04-335.jpg,选取图4.7.11所示的圆弧作为平移对象,单击鼠标中键,系统弹出“选择点”对话框和图4.7.12所示的978-7-111-47152-3-Chapter04-336.jpg菜单。

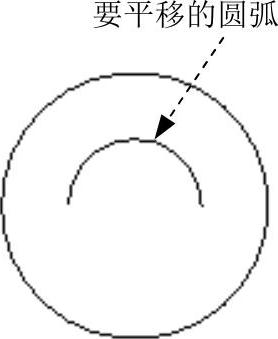

图4.7.11 平移图元

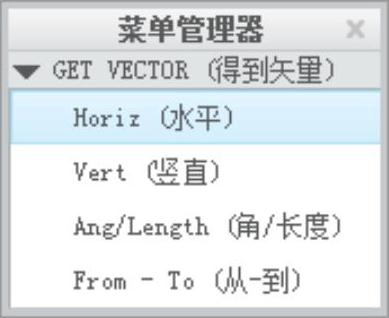

图4.7.12 “得到矢量”菜单

图4.7.12所示“得到矢量”菜单中部分命令的功能说明如下。

978-7-111-47152-3-Chapter04-339.jpg:选取该命令后,图元水平移动,在系统978-7-111-47152-3-Chapter04-340.jpg的提示下,输入数值20,单击鼠标中键完成移动,如图4.7.13所示

978-7-111-47152-3-Chapter04-341.jpg:选取该命令后,图元垂直移动。在系统978-7-111-47152-3-Chapter04-342.jpg的提示下,输入数值20,单击鼠标中键完成移动,如图4.7.14所示。

978-7-111-47152-3-Chapter04-343.jpg:选取该命令后,图元以极坐标的形式旋转,初始选择点为极坐标的零点。在系统978-7-111-47152-3-Chapter04-344.jpg的提示下,输入数值45,单击鼠标中键,然后在系统978-7-111-47152-3-Chapter04-345.jpg的提示下,输入数值20,单击鼠标中键完成移动,如图4.7.15所示。


图4.7.13 水平移动图元


图4.7.14 垂直移动图元


图4.7.15 角/长度移动图元

978-7-111-47152-3-Chapter04-349.jpg:选取该命令后,用菜单给定的方法指定起始点和终点移动图元。在系统978-7-111-47152-3-Chapter04-350.jpg的提示下,选取图4.7.16a所示的第一点为起点,然后在系统978-7-111-47152-3-Chapter04-351.jpg的提示下,选取图4.7.16a所示的第二点作为终点,完成后,如图4.7.16b所示。


图4.7.16 指定起始与终点移动图元

(2)平移并复制

平移并复制(978-7-111-47152-3-Chapter04-353.jpg)工具与平移工具的操作相似,不同点在于平移后,图元在指定移动方向上生成所需数量的图元。在此仅以水平移动为例介绍该操作的用法。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.02,打开工程图文件move_copy.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter04-354.jpg选项卡中选择978-7-111-47152-3-Chapter04-355.jpg978-7-111-47152-3-Chapter04-356.jpg978-7-111-47152-3-Chapter04-357.jpg命令,选取图4.7.17a所示的圆弧作为平移对象,单击鼠标中键,系统弹出图4.7.18所示的978-7-111-47152-3-Chapter04-358.jpg菜单。

Step3.选择978-7-111-47152-3-Chapter04-359.jpg命令,在系统978-7-111-47152-3-Chapter04-360.jpg的提示下,输入数值20,单击978-7-111-47152-3-Chapter04-361.jpg按钮。

Step4.在系统978-7-111-47152-3-Chapter04-362.jpg的提示下,输入数值2,单击978-7-111-47152-3-Chapter04-363.jpg按钮,完成后图元如图4.7.17b所示。

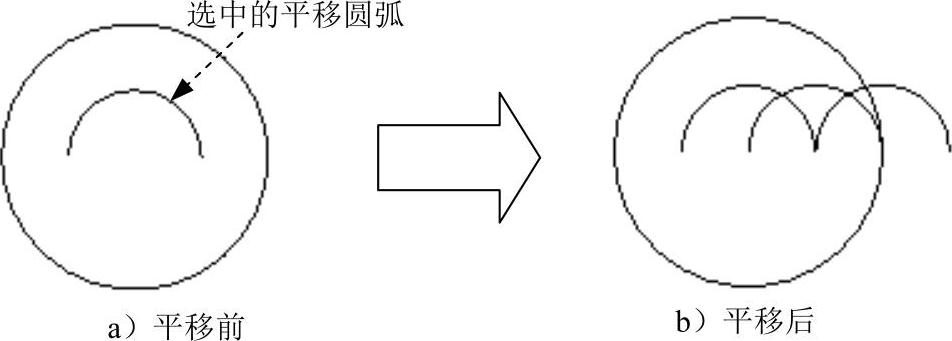

图4.7.17 平移并复制图元


图4.7.18 “得到矢量”菜单

说明:在978-7-111-47152-3-Chapter04-366.jpg菜单中除选择978-7-111-47152-3-Chapter04-367.jpg命令外,还可以选择978-7-111-47152-3-Chapter04-368.jpg978-7-111-47152-3-Chapter04-369.jpg978-7-111-47152-3-Chapter04-370.jpg命令,进行图元的平移并复制操作,其操作方法类似平移中的操作,在此不再赘述。

2.旋转、旋转并复制

(1)旋转

旋转(978-7-111-47152-3-Chapter04-371.jpg)工具用于将选中图元进行旋转,其一般操作过程如下。(www.daowen.com)

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.02,打开工程图文件circumgyrate.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter04-372.jpg选项卡中单击“旋转”按钮978-7-111-47152-3-Chapter04-373.jpg,选取图4.7.19a所示的圆弧作为旋转对象,单击鼠标中键,系统弹出图4.7.20所示的“选择点”对话框。

Step3.单击“选择点”对话框中的978-7-111-47152-3-Chapter04-374.jpg按钮,选取图4.7.19a所示的端点为旋转的中心点,单击对话框中的978-7-111-47152-3-Chapter04-375.jpg按钮,然后在978-7-111-47152-3-Chapter04-376.jpg的提示下,输入数值90,单击978-7-111-47152-3-Chapter04-377.jpg按钮完成旋转,旋转后如图4.7.19b所示。

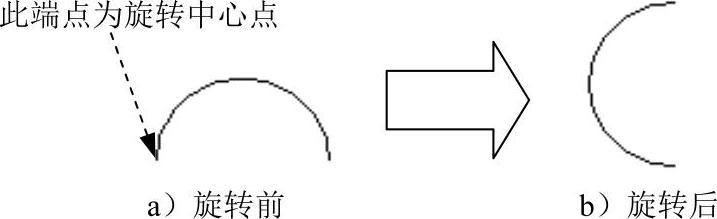

图4.7.19 旋转图元

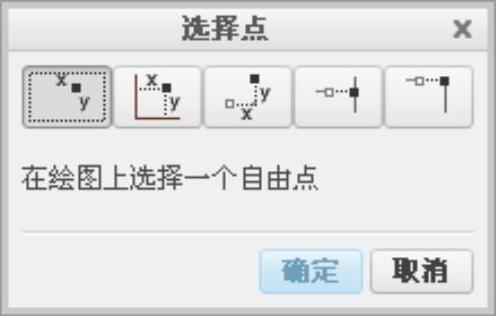

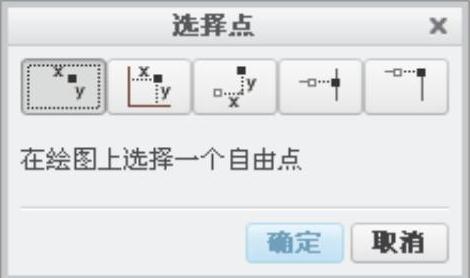

图4.7.20 “选择点”对话框

(2)旋转并复制

旋转并复制(978-7-111-47152-3-Chapter04-380.jpg)与旋转工具的操作相似,不同点在于旋转后,图元在指定移动方向上生成所需数量的图元,其一般操作步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.02,打开工程图文件circumgyrate_copy.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter04-381.jpg选项卡中选择978-7-111-47152-3-Chapter04-382.jpg978-7-111-47152-3-Chapter04-383.jpg978-7-111-47152-3-Chapter04-384.jpg命令,选取图4.7.21a所示的圆弧作为旋转对象,单击鼠标中键,系统弹出图4.7.22所示的“选择点”对话框。

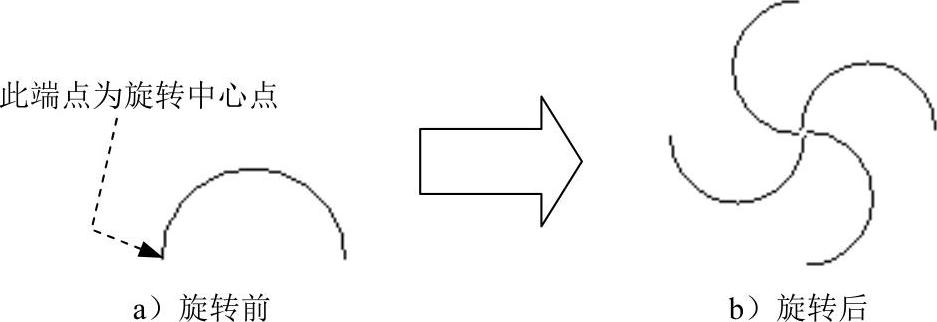

图4.7.21 图元的旋转与复制


图4.7.22 “选择点”菜单

Step3.在系统978-7-111-47152-3-Chapter04-387.jpg的提示下,单击“选择点”对话框中的978-7-111-47152-3-Chapter04-388.jpg按钮,然后选取图4.7.21a所示的端点为旋转的中心点,单击对话框中的978-7-111-47152-3-Chapter04-389.jpg按钮,然后在系统978-7-111-47152-3-Chapter04-390.jpg的提示下,输入数值90,单击978-7-111-47152-3-Chapter04-391.jpg按钮。

Step4.在系统978-7-111-47152-3-Chapter04-392.jpg的提示下,输入数值4,单击978-7-111-47152-3-Chapter04-393.jpg按钮完成旋转,旋转后如图4.7.21b所示。

3.缩放

缩放(978-7-111-47152-3-Chapter04-394.jpg)工具用于对2D图元进行缩放,其操作的一般步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.02,打开工程图文件proportion.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter04-395.jpg选项卡中单击“缩放”按钮978-7-111-47152-3-Chapter04-396.jpg,选取图4.7.23a所示的圆为缩放图元,单击鼠标中键,系统弹出“选择点”对话框。

Step3.在系统978-7-111-47152-3-Chapter04-397.jpg的提示下,单击“选择点”对话框中的978-7-111-47152-3-Chapter04-398.jpg按钮,选取图4.7.23a所示的直线交点为缩放原点,单击对话框中的978-7-111-47152-3-Chapter04-399.jpg按钮。

Step4.在系统978-7-111-47152-3-Chapter04-400.jpg的提示下,输入数值0.5,单击978-7-111-47152-3-Chapter04-401.jpg按钮,完成后如图4.7.23b所示。

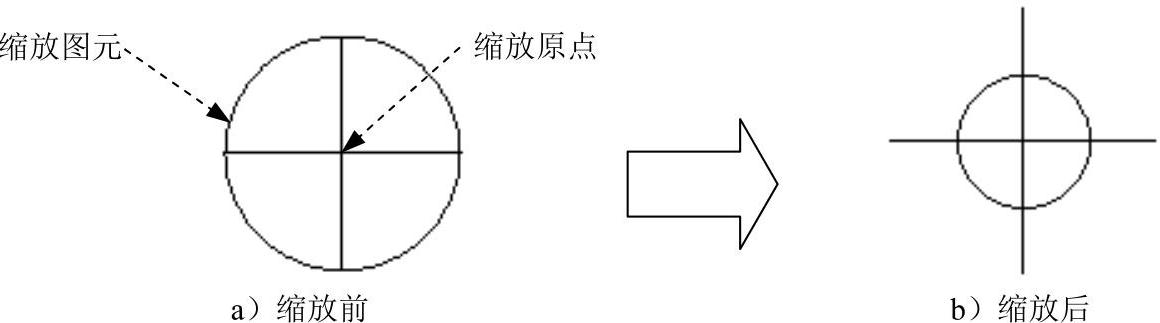

图4.7.23 缩放图元

4.镜像

镜像操作(978-7-111-47152-3-Chapter04-403.jpg)用于作某个图元关于镜像中心线的对称图元,其操作的一般过程如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.02,打开工程图文件mirror_image.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter04-404.jpg选项卡中单击978-7-111-47152-3-Chapter04-405.jpg按钮。

Step3.在系统978-7-111-47152-3-Chapter04-406.jpg的提示下,框选图4.7.24a所示的整个图形,单击中键完成。

Step4.在系统978-7-111-47152-3-Chapter04-407.jpg的提示下,选取图4.7.24a所示的中心线为镜像的中心线,完成镜像操作后的结果如图4.7.24b所示。

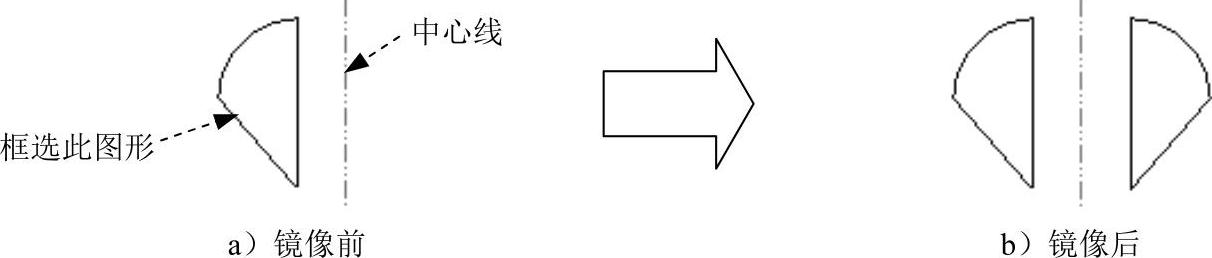

图4.7.24 镜像操作

注意:在镜像操作时,如果没有可用的中心线,可以用绘制中心线命令绘制一条中心线。
