1．在相交处分割

主要功能是在两图元的交点处将图元分割开，操作步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.01，打开工程图文件prune.drw。

Step2.在功能选项卡区域的选项卡中单击按钮（或者选中一个图元后右击，在弹出的图4.7.2所示的快捷菜单中选择命令）。

Step3.在系统的提示下，按住Ctrl键选取图4.7.3a所示的两个图元（两直线）。

Step4.单击中键完成分割，此时图元已经被分成四部分，如图4.7.3b所示，可分别移动这四部分。

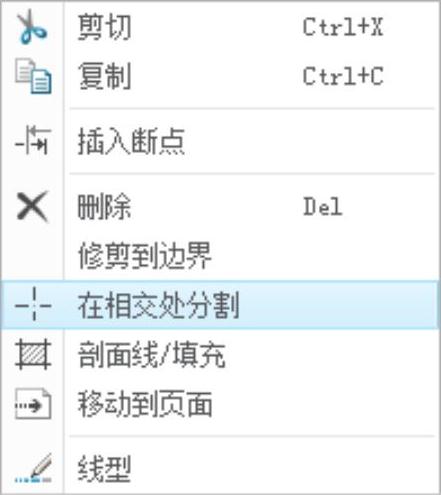

图4.7.2 快捷菜单

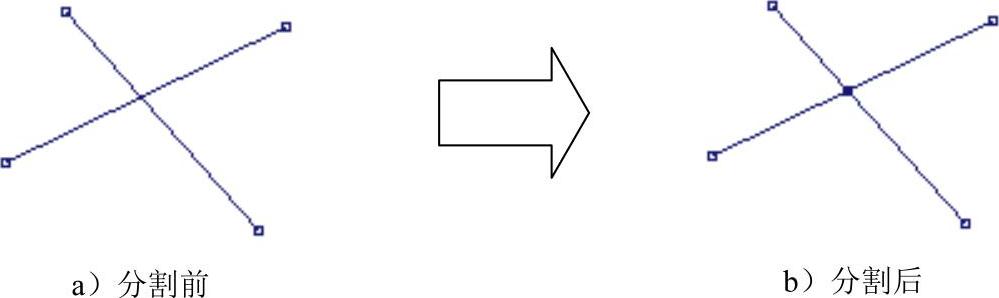

图4.7.3 在相交处分割图元

2．分为相等段

主要功能是将图元分为相等的数段，操作步骤如下：

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.01，打开工程图文件part.drw。

Step2.在功能选项卡区域的选项卡中选择命令。

Step3.在系统的提示下，选取图元，单击中键完成选取，如图4.7.4a所示。

Step4.在系统的提示下，输入数值4，单击“完成”按钮。完成后的结果如图4.7.4b所示。

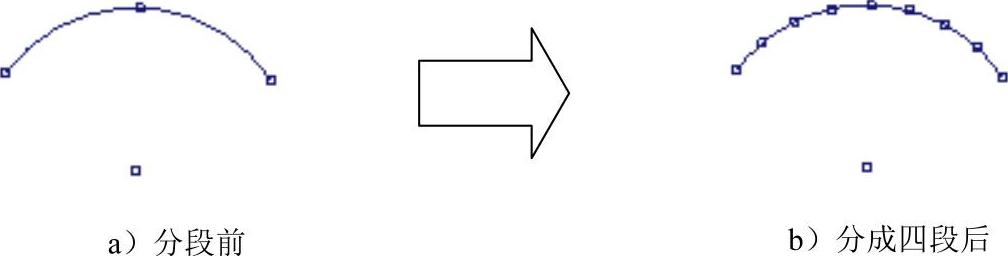

图4.7.4 将图元分为相等段

3．拐角

主要功能是用于拐角的修剪，其操作步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.01，打开工程图文件conner.drw。

Step2.在功能选项卡区域的选项卡中单击“拐角”按钮。

Step3.在系统的提示下，按住Ctrl键选取图4.7.5a所示的两个图元，单击鼠标中键完成操作，如图4.7.5b所示。

注意：在选取图元时，要注意选取图元的部位，修剪完成后，图元上被选中的部分将被保留，其余部分被裁剪。

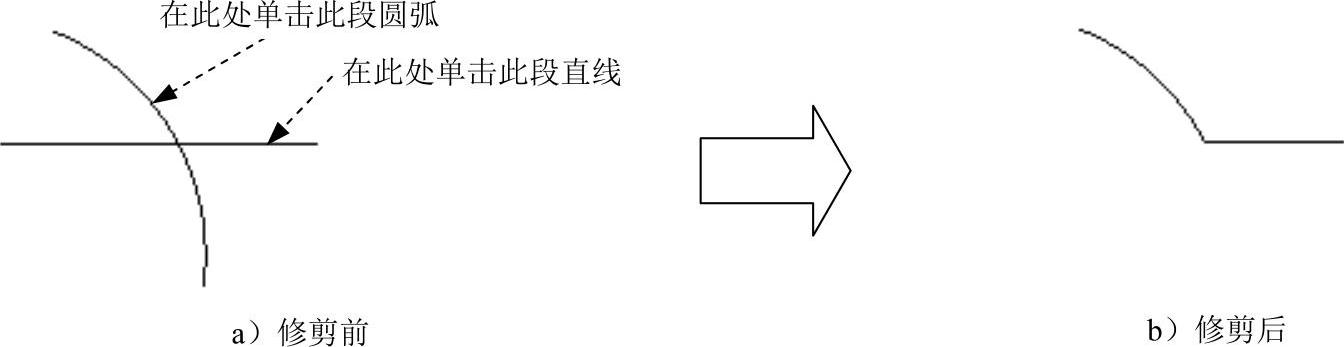

图4.7.5 修剪拐角

4．边界

主要功能是以一个图元作为边界，对其他选中的图元进行修剪。被修剪的图元如果与作为边界的图元相交，则被修剪到图元上；如果被修剪图元与作为边界的图元不相交，则被自动延伸至图元上，操作的一般过程如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.01，打开工程图文件borderline.drw。

Step2.在功能选项卡区域的选项卡中单击“边界”按钮。

Step3.在系统的提示下，选取图4.7.6a所示的圆弧作为边界。

Step4.在系统的提示下，选取图4.7.6a所示的第一条直线进行修剪。

注意：在选取被修剪图元时，要注意选取图元的部位，修剪完成后，图元上被选中的部分将被保留。(www.daowen.com)

Step5.在系统的提示下，选取图4.7.6a所示的第二条直线进行修剪。

Step6.完成修剪后，单击鼠标中键完成修剪，如图4.7.6b所示。

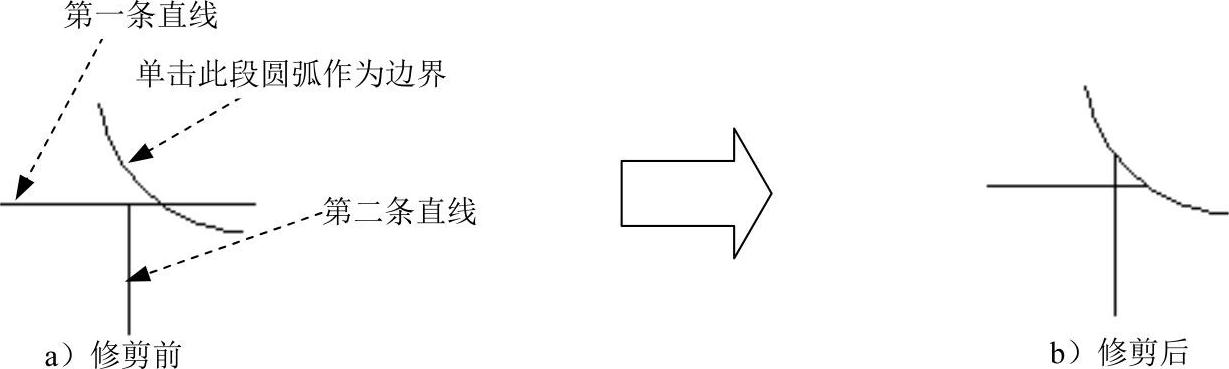

图4.7.6 边界修剪

5．长度

长度工具用于修剪图元的长度，如果修剪前图元长度大于输入长度，图元则自动修剪至输入长度；如果修剪前图元长度小于输入长度，图元则自动延伸至输入长度，操作步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.01，打开工程图文件length.drw。

Step2.在功能选项卡区域的选项卡中选择命令。

Step3.在系统的提示下，输入数值120，单击“完成”按钮。

Step4.选取图4.7.7a所示的图元端点，单击鼠标中键完成操作，结果如图4.7.7b所示。

注意：在选取图元时，要注意选取图元的部位，鼠标指针选中的一端将被修剪，而另一端保持不变。

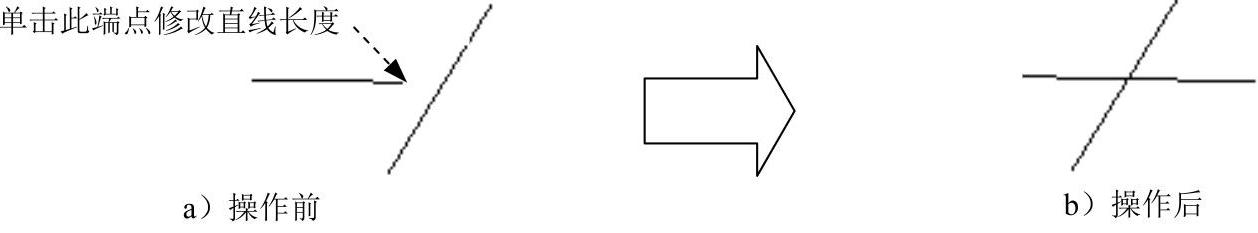

图4.7.7 长度

6．增量

增量工具也是用于修剪图元的长度，它和长度工具的区别在于，它以增量的形式给出所需修剪的图元的长度，操作步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.01，打开工程图文件increment.drw。

Step2.在功能选项卡区域的选项卡中选择命令。

Step3.在系统的提示下，输入数值50，单击“完成”按钮。

Step4.选取图4.7.8a所示的图元端点，单击鼠标中键完成操作，如图4.7.8b所示。

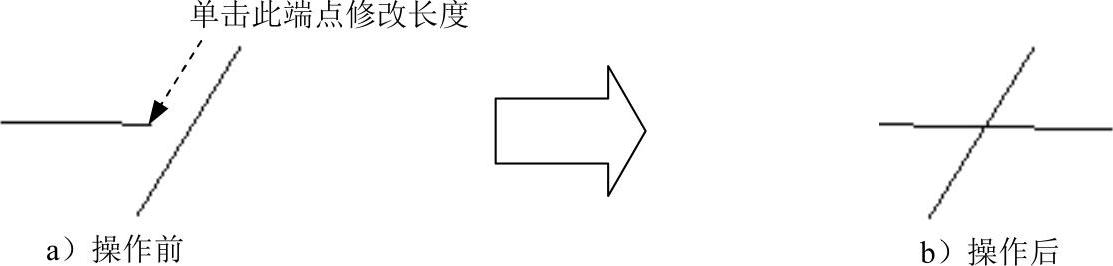

图4.7.8 增量

注意：在选取图元时，要注意选取图元的部位，鼠标指针选中的一端将被延伸，而另一端保持不变。

7．拉伸

拉伸（）工具用于拉伸图元，其操作的一般步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.07.01，打开工程图文件extend.drw。

Step2.在功能选项卡区域的选项卡中单击“拉伸”按钮。框选图4.7.9a所示区域为拉伸图元。

Step3.系统弹出菜单（图4.7.10），选择命令，在系统的提示下，输入数值30，单击按钮，如图4.7.9b所示。

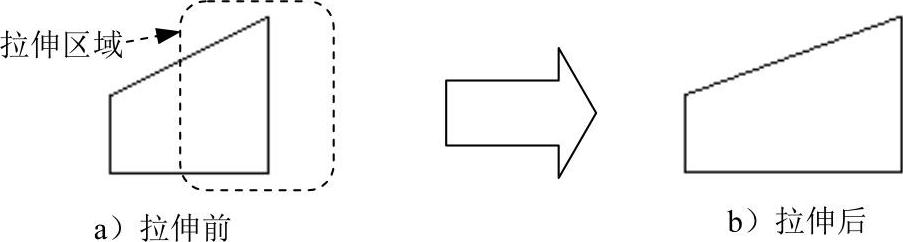

图4.7.9 图元的拉伸

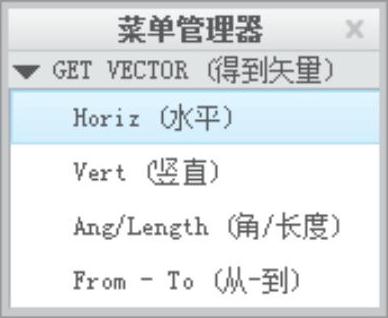

图4.7.10 “得到矢量”菜单
