如何绘制圆弧,带捕捉工具简介

主要功能用于绘制圆弧,可绘制圆心和端点圆弧、3点/相切弧。

1.3点/相切端(978-7-111-47152-3-Chapter04-141.jpg

选出三个点确定圆弧,其中前两个点为圆弧端点,第三个点用于确定圆弧半径。绘制方法有三种。

方法一

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter04-142.jpg选项卡中选择978-7-111-47152-3-Chapter04-143.jpg978-7-111-47152-3-Chapter04-144.jpg978-7-111-47152-3-Chapter04-145.jpg命令。

Step2.在绘图区单击一点,放置圆弧的第一个端点,这时移动鼠标可以看到一条长度随光标的十字线移动而变化的线段,如图4.3.17a所示。

Step3.在合适位置单击,生成圆弧的另一个端点,这时随鼠标的移动会生成一个形状变化的圆弧,如图4.3.17b所示。

Step4.将圆弧移动到合适形状,单击鼠标完成圆弧的绘制,如图4.3.17c所示。

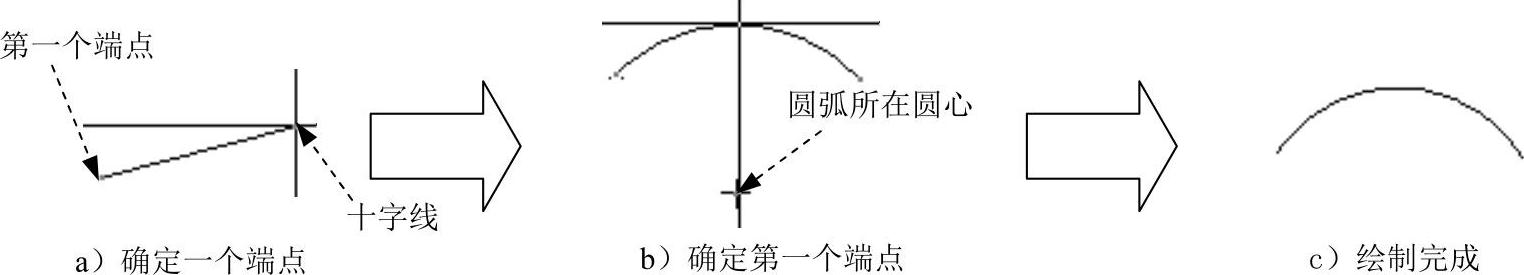

图4.3.17 绘制圆弧

方法二

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter04-147.jpg选项卡中选择978-7-111-47152-3-Chapter04-148.jpg978-7-111-47152-3-Chapter04-149.jpg978-7-111-47152-3-Chapter04-150.jpg命令。

Step2.在绘图区单击一点,放置圆弧的第一个端点。

Step3.右击鼠标,在弹出菜单中选择适当的命令来确定第二点的位置。

Step4.将圆弧移动到合适形状,单击鼠标完成圆弧的绘制,或者右击鼠标选择适当的命令来确定第三点的参数,完成圆弧的绘制。

方法三

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter04-151.jpg选项卡中选择978-7-111-47152-3-Chapter04-152.jpg978-7-111-47152-3-Chapter04-153.jpg978-7-111-47152-3-Chapter04-154.jpg命令。

Step2.在绘图区单击一点,放置圆弧的第一个端点,再确定圆弧的另外一个端点。

Step3.使用捕捉工具捕捉参考图元确定圆弧的大小。


选出三个点确定圆弧,其中第一个点为圆心,第二个和第三个点为圆弧端点,绘制方法有三种。

方法一

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter04-156.jpg选项卡中选择978-7-111-47152-3-Chapter04-157.jpg978-7-111-47152-3-Chapter04-158.jpg978-7-111-47152-3-Chapter04-159.jpg命令。

Step2.在绘图区单击一点确定圆心,这时移动鼠标可以看到一个大小随光标的十字线移动而变化的圆,其圆心固定,半径是圆心到鼠标指针的距离,如图4.3.18a所示。

Step3.圆大小合适后单击鼠标左键,生成圆弧的一个端点,这时随鼠标的移动会生成一条长度变化的圆弧,如图4.3.18b所示。

Step4.将圆弧移动到合适形状,单击鼠标完成圆弧的绘制,如图4.3.18c所示。

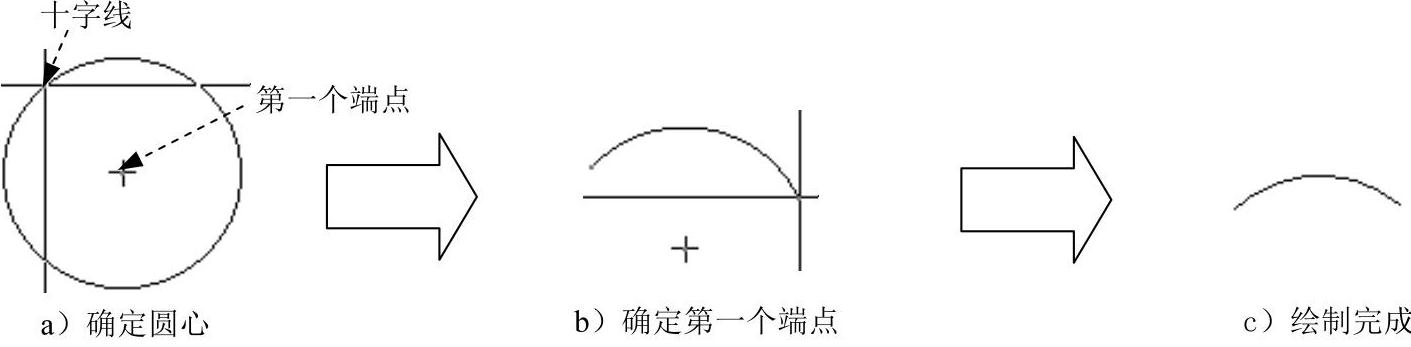

图4.3.18 绘制圆弧

方法二

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter04-161.jpg选项卡中选择978-7-111-47152-3-Chapter04-162.jpg978-7-111-47152-3-Chapter04-163.jpg978-7-111-47152-3-Chapter04-164.jpg命令。

Step2.在绘图区单击一点确定圆心,这时移动鼠标可以看到一个大小随光标的十字线移动而变化的圆,其圆心固定,半径是圆心到鼠标指针的距离。

Step3.右击鼠标,在弹出的菜单中选择适当的命令来确定第二点的位置。

Step4.将圆弧移动到合适形状,单击鼠标完成圆弧的绘制,或者右击鼠标,在弹出的快捷菜单中选择适当的命令来确定第三点的参数,方法参照Step3,完成圆弧的绘制。

方法三

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter04-165.jpg选项卡中选择978-7-111-47152-3-Chapter04-166.jpg978-7-111-47152-3-Chapter04-167.jpg978-7-111-47152-3-Chapter04-168.jpg命令。

Step2.在绘图区单击一点,放置圆弧的圆心,再确定圆弧的第一个端点。

Step3.使用捕捉工具,选取直线为参照对象,如捕捉直线上的点,确定圆弧的大小。

说明:对于圆弧,也可以改变其直径的长度,修改方法与圆相同,在此不再赘述。
