主要功能用于绘制圆、构造圆、通过确定长轴和短轴绘制椭圆、通过确定中心和长轴绘制椭圆等。

1．圆（）

（1）绘制圆的方法有三种。

方法一

Step1.在功能选项卡区域的选项卡中单击“圆”按钮。

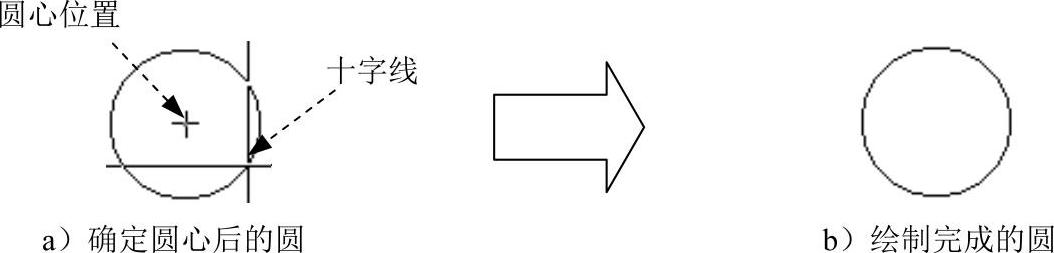

Step2.在绘图区单击选取一点来确定圆心，这时移动鼠标可以看到一个大小随光标的十字线移动而变化的圆，其圆心固定，半径是圆心到鼠标指针的距离，如图4.3.8a所示。

Step3.在绘图区再单击选取一点来确定圆的大小，如图4.3.8b所示。

图4.3.8 绘制圆

方法二

Step1.在功能选项卡区域的选项卡中单击“圆”按钮。

Step2.在绘图区单击选取一点来确定圆心。

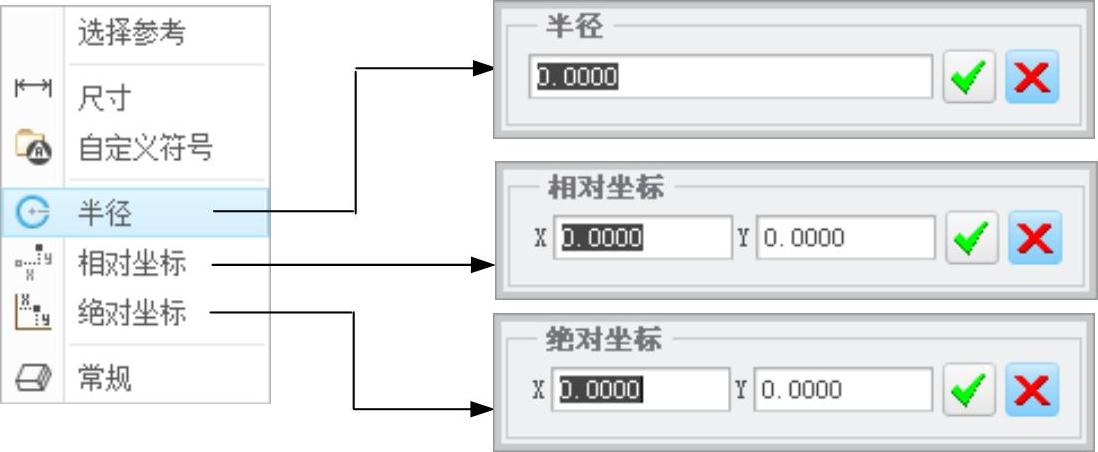

Step3.在绘图区右击，在弹出的快捷菜单中选用半径、相对坐标或绝对坐标的方式来给出参数值，如图4.3.9所示。

方法三

Step1.在功能选项卡区域的选项卡中单击“圆”按钮。

Step2.在绘图区单击选取一点来确定圆心。

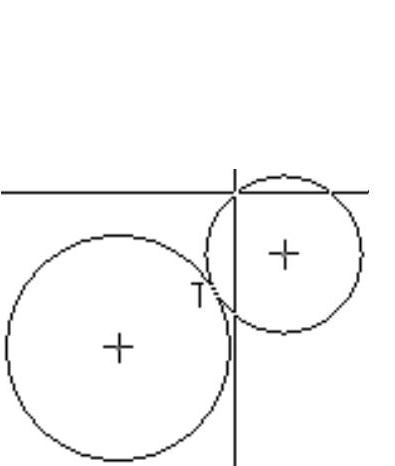

Step3.使用捕捉参考工具确定圆的大小，如图4.3.10所示，选取已有圆为参考，捕捉相切约束确定圆的半径。

图4.3.9 选择参数绘制

图4.3.10 捕捉参考绘制

（2）圆绘制完成后，可以通过以下两种方法更改直径。

方法一

Step1.单击选中需要修改的圆，如图4.3.11所示。

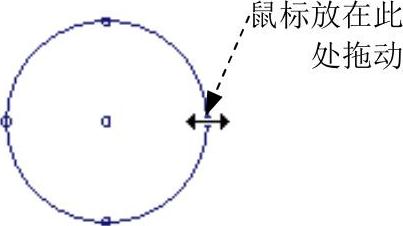

Step2.将鼠标指针移至图4.3.11所示的位置，按住鼠标左键拖动至所需大小。

方法二

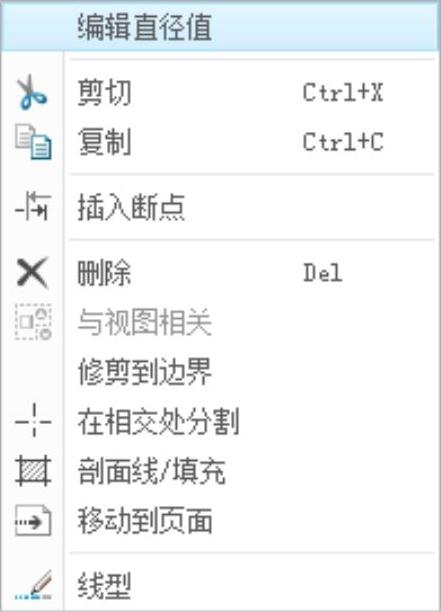

Step1.单击选中需要修改的圆，如图4.3.11所示，将鼠标指针置于图元上右击，在弹出的图4.3.12所示的快捷菜单中选择命令。

图4.3.11 更改圆直径

图4.3.12 快捷菜单

Step2.在系统的提示下，输入所需的直径大小，单击按钮完成。

2．构造圆（）

默认线型为双点画线，主要用于作参照，其绘制方法与圆相同。在功能选项卡区域的选项卡中单击“构造圆”按钮，就可以在绘图区绘制构造圆。

3．中心和轴椭圆（）

通过确定中心、长轴和短轴绘制椭圆的方法有三种。

方法一

Step1.在功能选项卡区域的选项卡中选择命令。(www.daowen.com)

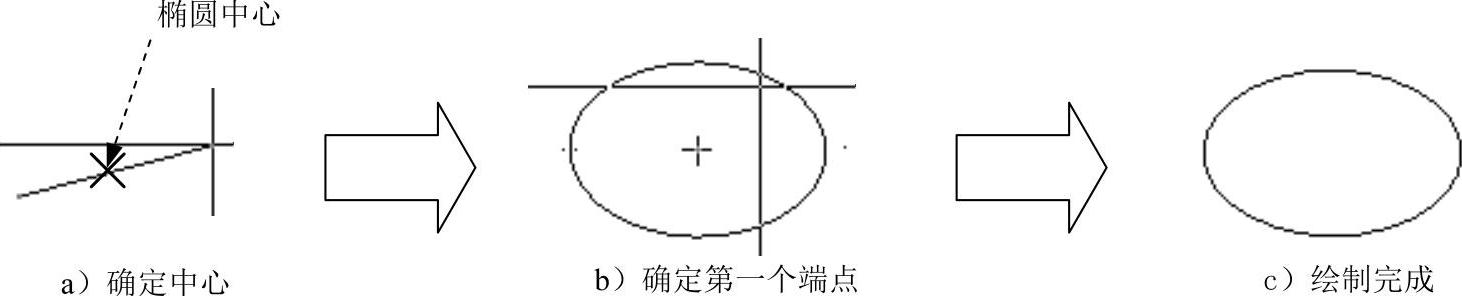

Step2.在绘图区单击一点，放置椭圆的中心，这时移动鼠标可以看到一条长度随光标十字线移动而变化的线段，如图4.3.13a所示。

Step3.再在绘图区单击一点，生成椭圆的一条轴，这时随鼠标的移动会生成一个形状变化的椭圆，如图4.3.13b所示。

Step4.将椭圆移动到合适大小，单击鼠标完成椭圆的绘制，如图4.3.13c所示。

图4.3.13 绘制椭圆

方法二

Step1.在功能选项卡区域的选项卡中选择命令。

Step2.在绘图区单击一点，放置椭圆的中心。

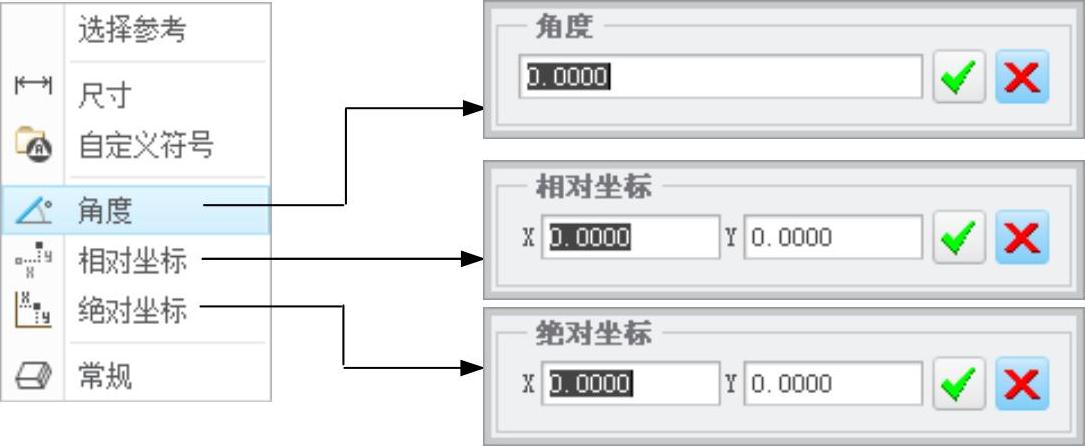

Step3.右击鼠标，在弹出的快捷菜单中选择适当的命令来确定椭圆长轴（或短轴）的长度，如图4.3.14所示。

图4.3.14 选择参数绘制椭圆

Step4.在绘图区再单击一点或右击鼠标选择适当的命令来确定第三点的参数，方法参照Step3，完成椭圆的绘制。

方法三

Step1.在功能选项卡区域的选项卡中选择命令。

Step2.在绘图区单击一点，放置椭圆的中心，然后确定椭圆的第二个顶点，这样就确定了椭圆的一条轴。

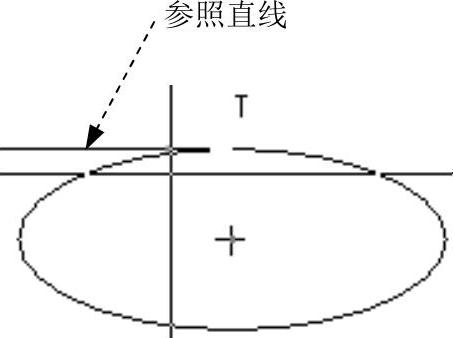

Step3.使用捕捉参考工具确定椭圆的大小，如图4.3.15所示，选取已有图元为参考，捕捉相切约束确定椭圆的半径。

图4.3.15 捕捉参照绘制

4．轴端点椭圆（）

用这种方法绘制椭圆，首先确定椭圆轴的两个端点，最后另外一根轴，操作方式有如下三种。

方法一

Step1.在功能选项卡区域的选项卡中选择命令。

Step2.在绘图区单击一点，放置椭圆的端点，这时移动鼠标可以看到一条长度随光标的十字线移动而变化的线段，如图4.3.16a所示。

Step3.再单击一点，生成椭圆的一条轴，这时随鼠标的移动会生成一个形状变化的椭圆，如图4.3.16b所示。

Step4.将椭圆移动到合适大小，单击鼠标完成椭圆的绘制，如图4.3.16c所示。

图4.3.16 绘制椭圆

方法二

Step1.在功能选项卡区域的选项卡中选择命令。

Step2.在绘图区单击一点，放置椭圆的一个端点。

Step3.单击右键，在弹出的菜单中选择适当的命令确定椭圆长轴的长度。

Step4.将椭圆移动到合适的大小，单击鼠标完成椭圆的绘制，或者右击鼠标选择适当的命令来确定第三点的参数，方法参照Step3。

方法三

Step1.在功能选项卡区域的选项卡中选择命令。

Step2.在绘图区单击一点，放置椭圆的端点，然后确定椭圆的另一个端点，这样就确定了椭圆的一条轴。

Step3.使用捕捉工具捕捉参考图元确定椭圆的大小。
