在草绘过程中，可以使用“草绘首选项”工具来设置草绘捕捉和草绘工具。在功能选项卡区域的选项卡中单击按钮，系统弹出图4.2.6所示的“草绘首选项”对话框。

“草绘首选项”对话框中各选项的说明如下。

水平/竖直：单击后，移动光标会在接近水平方向和竖直方向出现字母H和V字样。

栅格交点：单击后，可以捕捉栅格的交点，草绘的图元和放置的尺寸将按网格对齐。

栅格角度：单击后，可以捕捉栅格的角度。

注意：栅格交点和栅格角度被单击时，无论在栅格是否显示的情况下，均起作用。

顶点：单击后，可以捕捉直线、圆、圆弧等图元的端点、中心及圆心。

注意：捕捉顶点时，必须在图4.2.7所示的“捕捉参考”对话框中选取要捕捉的图元参考，当光标接近要捕捉的顶点时，顶点即被捕捉。

图元上：单击后，可以持续捕捉参考对象上除端点、中心点、圆心以外的位置

点，但需要选取捕捉图元参照。

角度：单击后，可以设定捕捉的角度值。绘制时，鼠标移动到设定的角度时会自动锁定，如图4.2.8所示。

半径：单击后，可以设定捕捉的半径值。绘制时，鼠标移动到设定的半径时会

自动锁定，如图4.2.9所示。(www.daowen.com)

：草绘过程中，一个图元的终点会自动充当下个图元的起点，直至绘制完成。具体操作方法见本章第4.4节。

：绘制图元时，所加入的参照都将成为该图元的父件。具体操作方法见本章第4.5节。

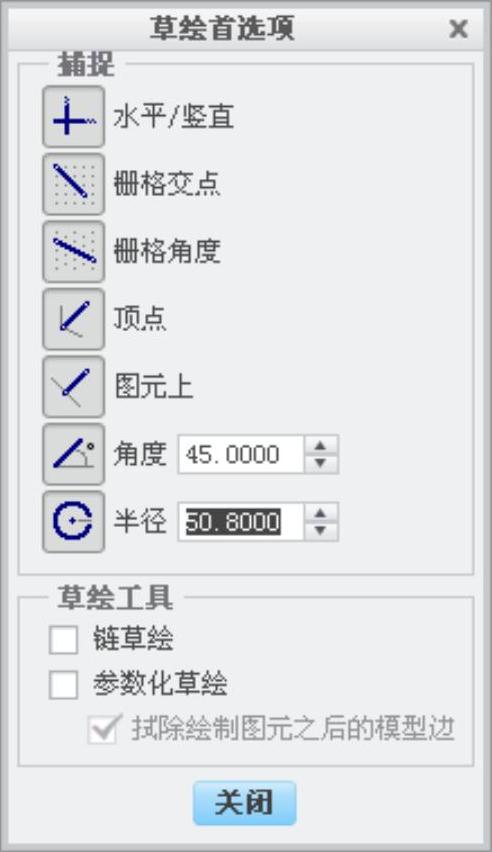

图4.2.6 “草绘首选项”对话框

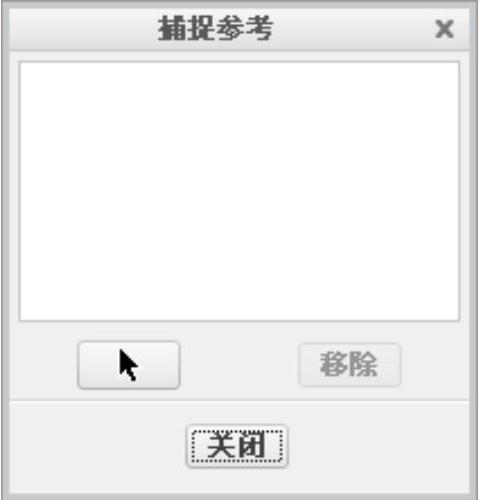

图4.2.7 “捕捉参考”对话框

图4.2.8 捕捉角度

图4.2.9 捕捉半径

注意：绘制新图元后，只有当父对象移动时，才能移动子对象；当父对象变化时，子对象也会相应变化。但当删除父对象时，子对象不会被删除。
