范例概述

本范例是在工程图中创建装配体分解视图的范例，通过本范例的练习，读者可以熟悉分解、移动装配体零组件的操作及技巧。本范例的工程图如图3.12.51所示。

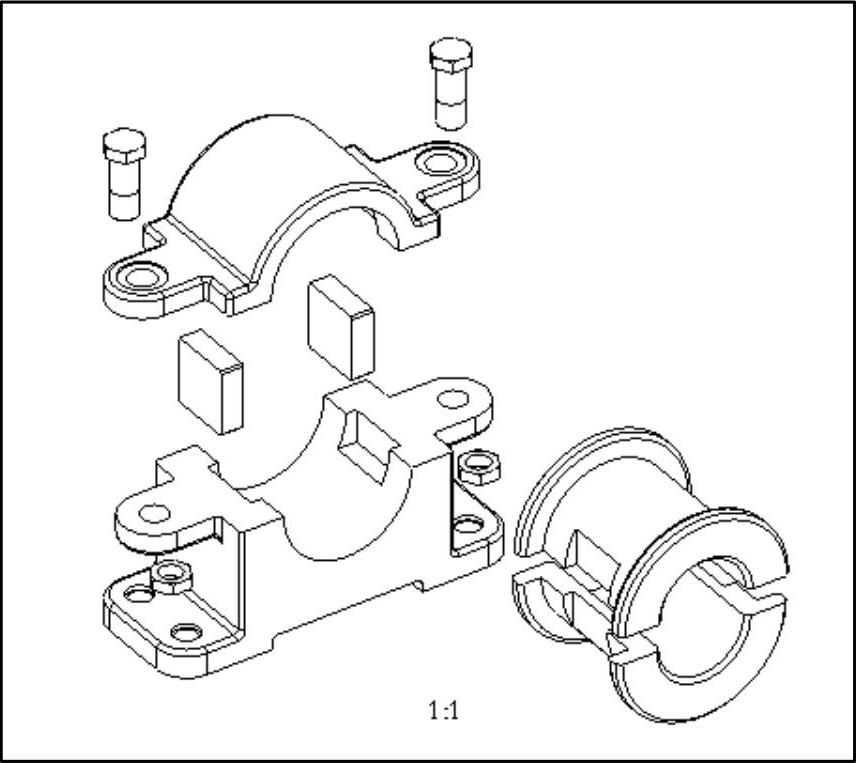

图3.12.51 asm_base.asm装配体分解视图

Stage1．设置工作目录和打开文件

Step1.选择下拉菜单命令，将工作目录设置至D:\creo3.7\work\ch03.12.06。

Step2.选择下拉菜单命令，打开文件asm_base.asm。

Stage2．新建工程图

Step1.在工具栏中单击“新建”按钮。

Step2.在“新建”对话框中的区域中选中单选项，在文本框中输入文件名ex03_06，取消选中复选框，单击按钮。

Step3.选取工程图模板或图框格式。在弹出的“新制图”对话框的区域中选中单选项，在区域中选取“横向”，在文本框中选取选项，单击按钮，进入工程图环境。

Stage3．创建轴测图

Step1.在绘图区的空白处右击，在弹出的快捷菜单中选择命令，在弹出的“选择组合状态”对话框中单击按钮。

Step2.在系统的提示下，在屏幕图形区选取一点，在弹出的“绘图视图”对话框中，设置视图方向为“V1”，比例值为1.0，视图显示模式为，切边显示模式为“实线”，然后单击按钮，系统即按V1的方位定向视图。

Step3.选取区域中的选项，在区域选中复选框，如图3.12.52所示，然后单击按钮，在系统弹出的“警告”对话框中单击按钮，系统弹出图3.12.53所示的对话框和图3.12.54所示的“分解位置”对话框。

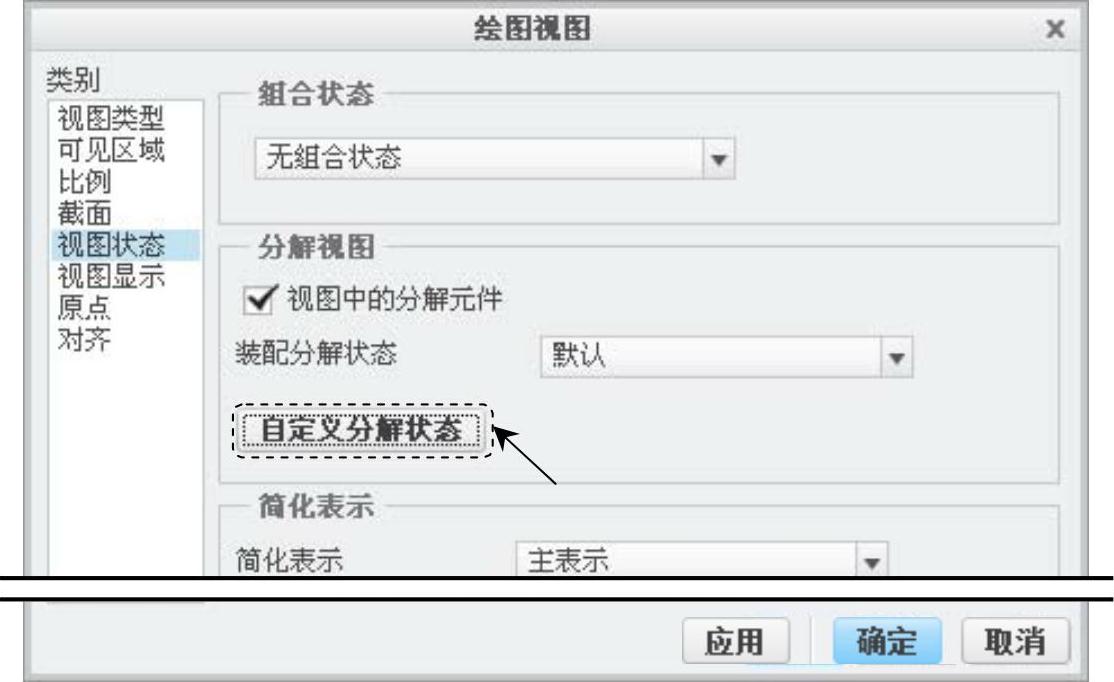

图3.12.52 “绘图视图”对话框

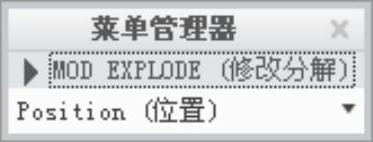

图3.12.53 “修改分解”对话框(www.daowen.com)

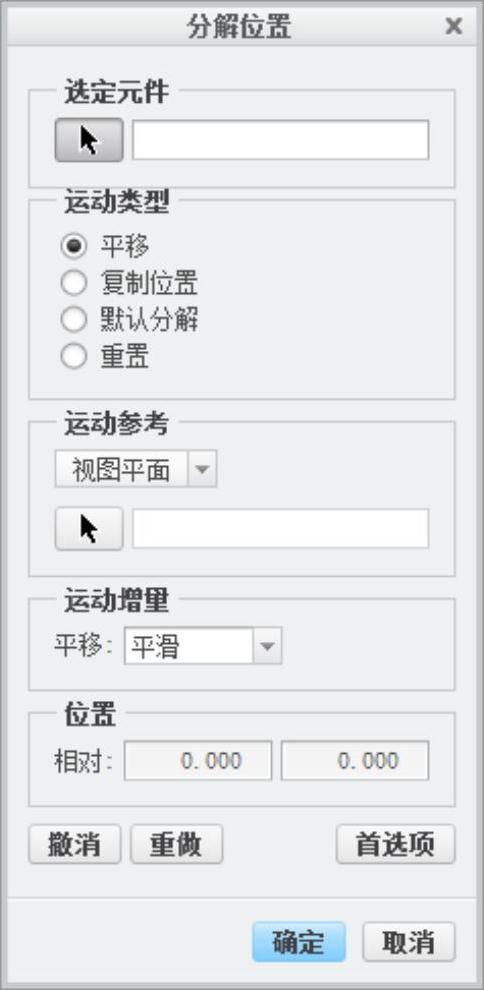

图3.12.54 “分解位置”对话框

Step4.移动零件，使各零件位置摆放合理。此时轴测图已经被系统分解成图3.12.55a所示的状态。在系统的提示下，选取零件进行移动，具体操作步骤如下。

（1）在视图中选取上轴瓦（sleeve.prt），将其拖到图3.12.55b所示的位置。

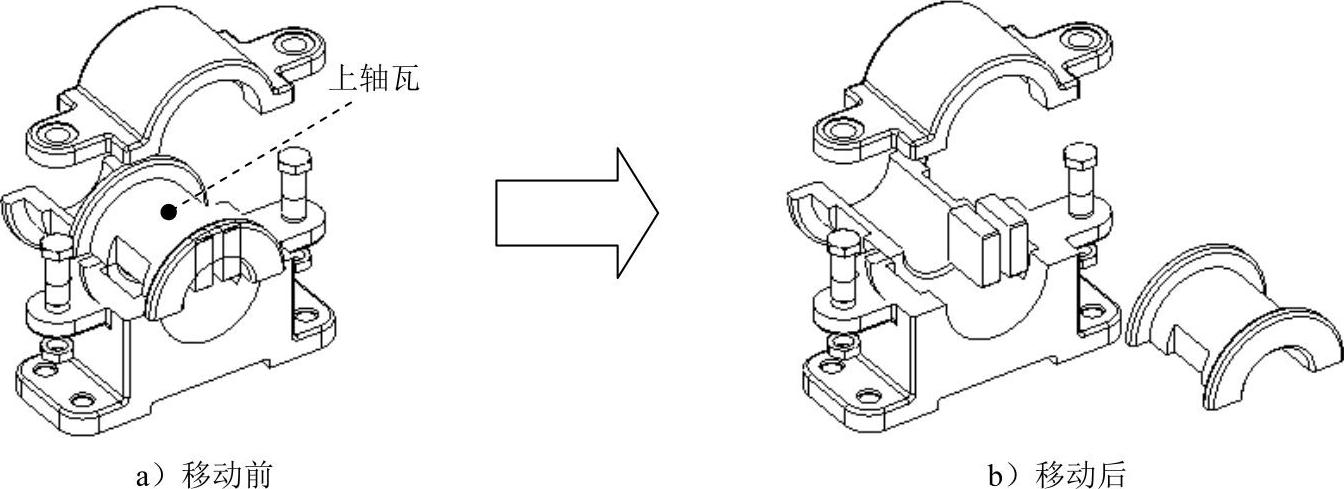

图3.12.55 移动上轴瓦

（2）在视图中选取下轴瓦（sleeve.prt），将其拖到图3.12.56b所示的位置。

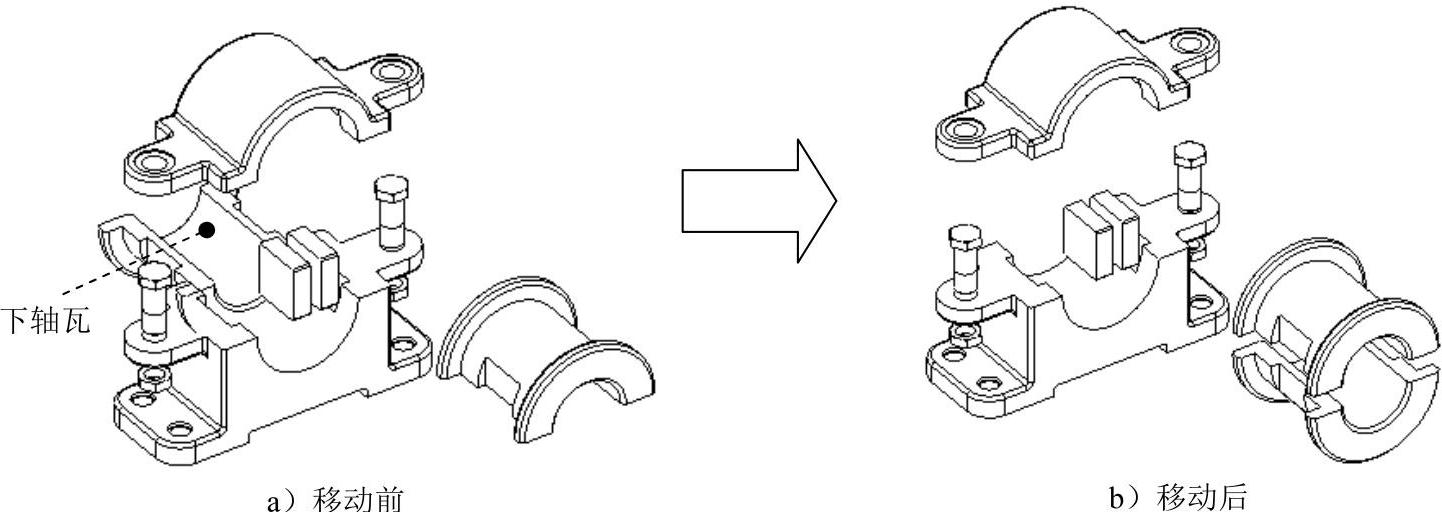

图3.12.56 移动下轴瓦

（3）在视图中分别选取两个楔块（chock.prt），将其分别拖到图3.12.57b所示的位置。

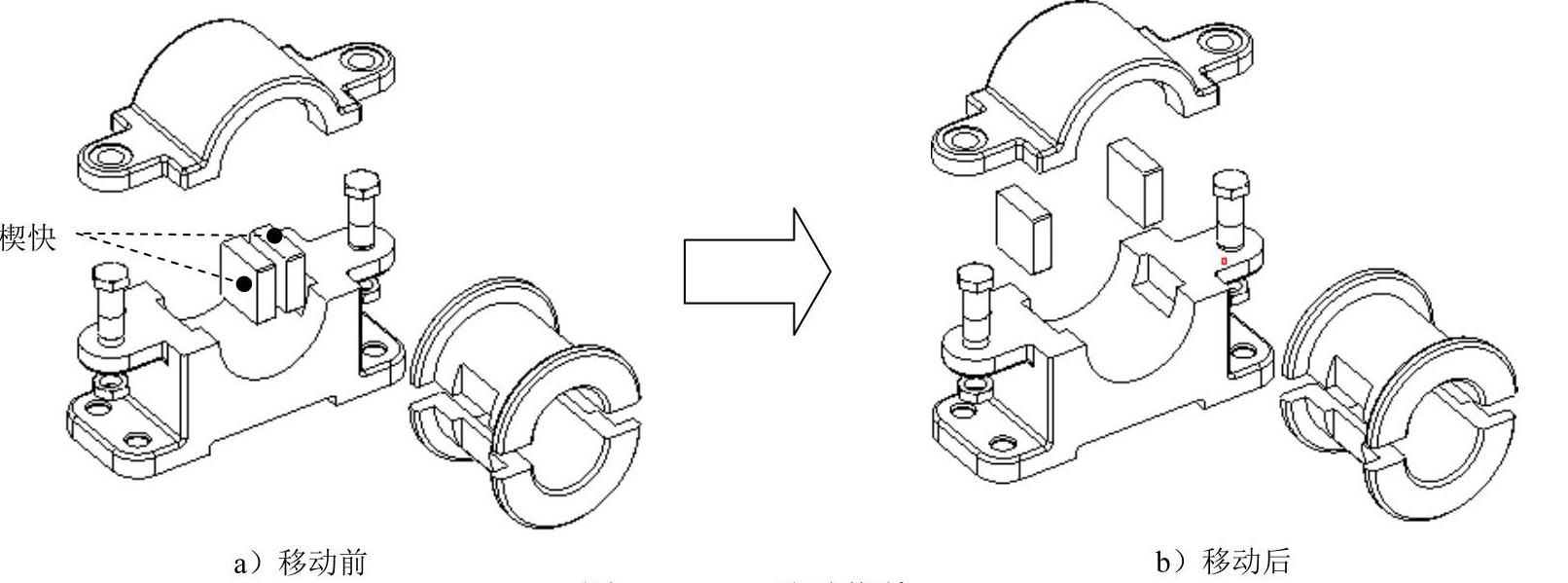

图3.12.57 移动楔块

（4）在视图中分别选取两个螺栓（bolt_1.prt），将其分别拖到图3.12.58b所示的位置。

（5）在视图中分别选取两个螺母（nut.prt），将其分别拖到图3.12.58b所示的位置。

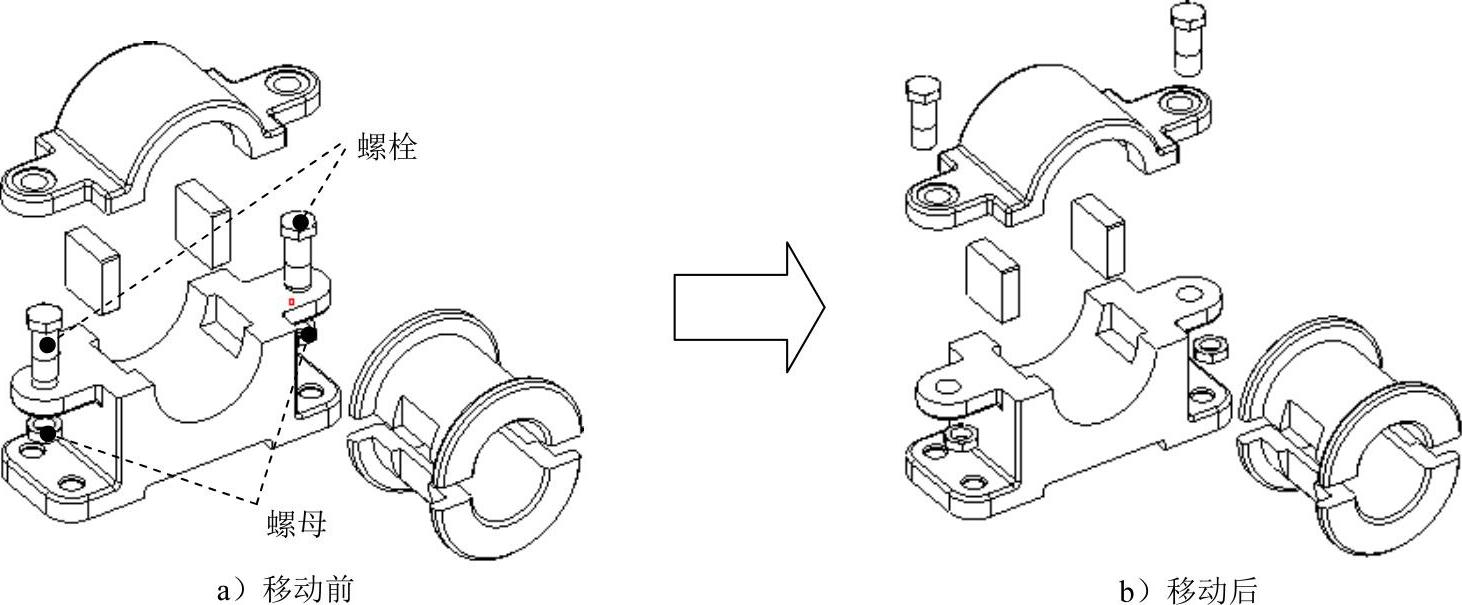

图3.12.58 移动楔块螺栓和螺母

Step5.单击“分解位置”对话框中的按钮，选择菜单中的命令，再单击“绘图视图”对话框中的按钮关闭对话框，此时生成图3.12.51所示的分解视图。

Step6.至此，装配体分解视图创建完成，保存工程图。
