范例概述

本范例简单地介绍了创建全、半剖视图的过程。创建全、半剖视图的关键在于创建好对应的剖截面,显然,在模型中创建剖截面是最简单的方法。本范例的工程图如图3.12.17所示。

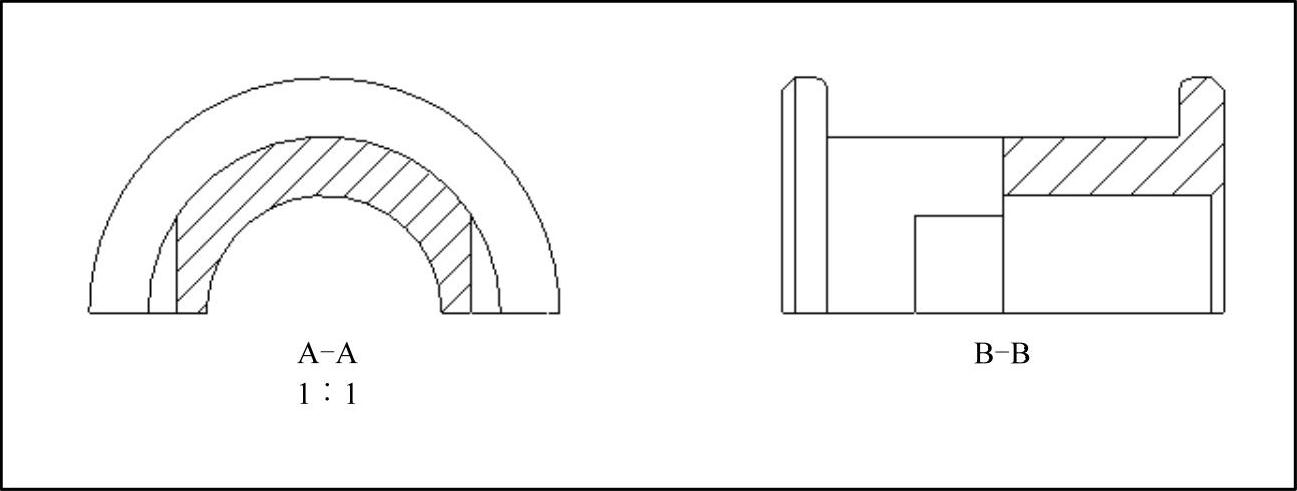

图3.12.17 创建全、半剖视图

Stage1.设置工作目录和打开文件

Step1.选择下拉菜单978-7-111-47152-3-Chapter03-1309.jpg978-7-111-47152-3-Chapter03-1310.jpg978-7-111-47152-3-Chapter03-1311.jpg978-7-111-47152-3-Chapter03-1312.jpg978-7-111-47152-3-Chapter03-1313.jpg命令,将工作目录设置至D:\creo3.7\work\ch03.12.03。

Step2.选择下拉菜单978-7-111-47152-3-Chapter03-1314.jpg978-7-111-47152-3-Chapter03-1315.jpg978-7-111-47152-3-Chapter03-1316.jpg命令,打开文件sleeve.prt。

Stage2.新建工程图


Step2.在系统弹出的“新建”对话框中,进行下列操作。

(1)在978-7-111-47152-3-Chapter03-1318.jpg区域中选中978-7-111-47152-3-Chapter03-1319.jpg单选项。

(2)在978-7-111-47152-3-Chapter03-1320.jpg文本框中输入工程图文件名ex03_03。

(3)取消选中978-7-111-47152-3-Chapter03-1321.jpg复选框,即不使用默认的模板。

(4)单击对话框中的978-7-111-47152-3-Chapter03-1322.jpg按钮。

Step3.选取工程图模板或图框格式。在系统弹出的“新建绘图”对话框中进行下列操作:在978-7-111-47152-3-Chapter03-1323.jpg区域中接受系统的默认选择(模型SLEEVE.PRT);在978-7-111-47152-3-Chapter03-1324.jpg区域中选中978-7-111-47152-3-Chapter03-1325.jpg单选项;在978-7-111-47152-3-Chapter03-1326.jpg区域中选取“横向”;在978-7-111-47152-3-Chapter03-1327.jpg下拉列表中选取978-7-111-47152-3-Chapter03-1328.jpg选项;单击978-7-111-47152-3-Chapter03-1329.jpg按钮,进入工程图环境

Stage3.创建主视图

Step1.在绘图区的空白处右击,在系统弹出的快捷菜单中选择978-7-111-47152-3-Chapter03-1330.jpg命令。

Step2.在系统978-7-111-47152-3-Chapter03-1331.jpg的提示下,在图形区选取一点;系统弹出图3.12.18所示的“绘图视图”对话框(一),在978-7-111-47152-3-Chapter03-1332.jpg列表框中选取视图名称978-7-111-47152-3-Chapter03-1333.jpg,然后单击978-7-111-47152-3-Chapter03-1334.jpg按钮,系统即按“V1”的方位定向视图。

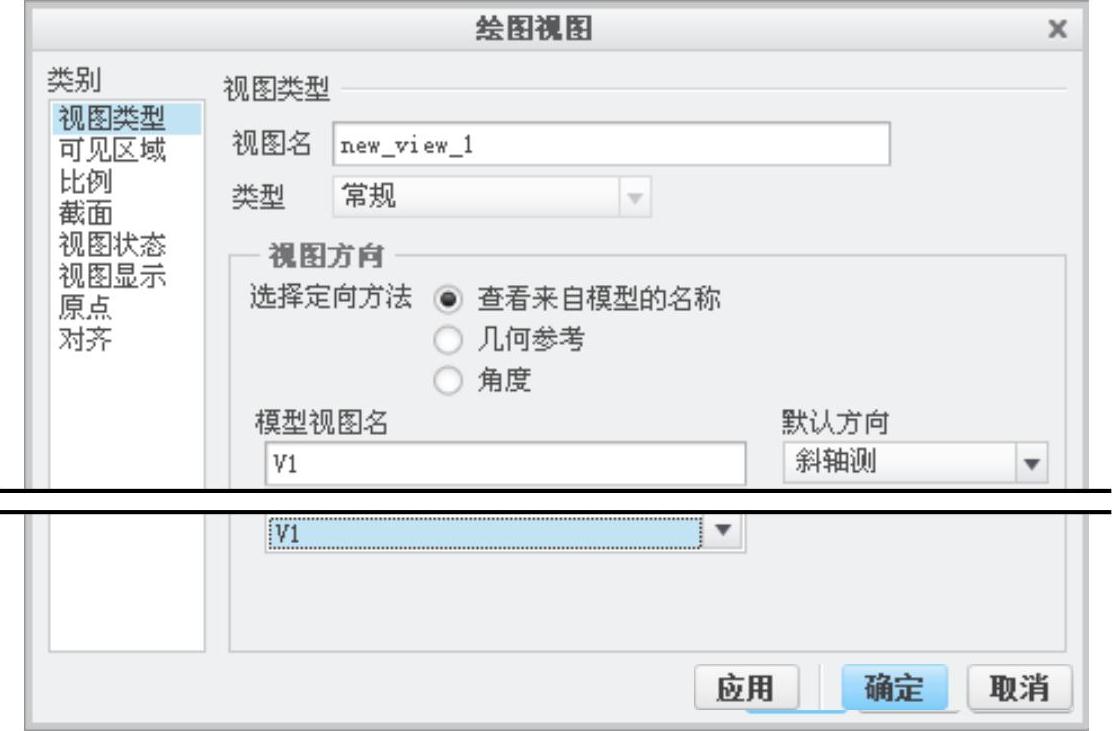

图3.12.18 “绘图视图”对话框(一)

Step3.选取978-7-111-47152-3-Chapter03-1336.jpg区域中的978-7-111-47152-3-Chapter03-1337.jpg选项,选中978-7-111-47152-3-Chapter03-1338.jpg单选项,并在其后的文本框中输入比例值1.0,单击978-7-111-47152-3-Chapter03-1339.jpg按钮。

Step4.选取978-7-111-47152-3-Chapter03-1340.jpg区域中的978-7-111-47152-3-Chapter03-1341.jpg选项,在978-7-111-47152-3-Chapter03-1342.jpg下拉列表中选取978-7-111-47152-3-Chapter03-1343.jpg选项,在978-7-111-47152-3-Chapter03-1344.jpg下拉列表中选取978-7-111-47152-3-Chapter03-1345.jpg选项,其他参数采用系统默认设置值,单击978-7-111-47152-3-Chapter03-1346.jpg按钮,此时主视图如图3.12.19所示。

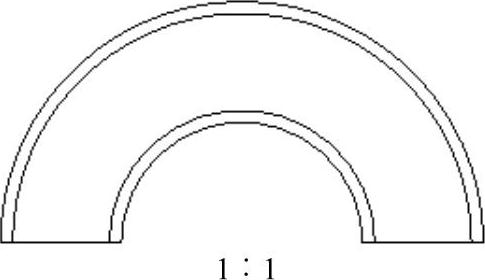

图3.12.19 主视图

Stage4.创建左视图

Step1.在图形区选取主视图,然后右击,从弹出的快捷菜单中选择978-7-111-47152-3-Chapter03-1348.jpg命令。

Step2.在系统978-7-111-47152-3-Chapter03-1349.jpg的提示下,在图形区的主视图的右部任意选取一点,系统自动创建左视图。

Step3.双击左视图,选取978-7-111-47152-3-Chapter03-1350.jpg区域中的978-7-111-47152-3-Chapter03-1351.jpg选项,在978-7-111-47152-3-Chapter03-1352.jpg下拉列表中选取978-7-111-47152-3-Chapter03-1353.jpg选项,在978-7-111-47152-3-Chapter03-1354.jpg下拉列表中选取978-7-111-47152-3-Chapter03-1355.jpg选项,其他参数采用系统默认设置值,单击978-7-111-47152-3-Chapter03-1356.jpg按钮,此时左视图如图3.12.20所示。


图3.12.20 左视图

Stage5.创建图3.12.17所示主视图的全剖视图和左视图的半剖视图

Step1.在功能选项卡区域的978-7-111-47152-3-Chapter03-1358.jpg选项卡中选择978-7-111-47152-3-Chapter03-1359.jpg下面的978-7-111-47152-3-Chapter03-1360.jpg选项,将窗口切换到SLEEVE.PRT窗口。

Step2.在978-7-111-47152-3-Chapter03-1361.jpg功能选项卡区域中单击“视图管理器”按钮978-7-111-47152-3-Chapter03-1362.jpg,系统弹出“视图管理器”对话框。(www.daowen.com)

Step3.单击978-7-111-47152-3-Chapter03-1363.jpg选项卡,在图3.12.21所示的“视图管理器”对话框中单击978-7-111-47152-3-Chapter03-1364.jpg按钮,选择“平面”选项978-7-111-47152-3-Chapter03-1365.jpg,输入名称A,并按回车键


图3.12.21 “视图管理器”对话框

Step4.系统弹出“截面”操控板,如图3.12.22所示。

Step5.选择截面参考。


(2)在模型树中选取FRONT基准平面为截面参考。

(3)在操控板中单击按钮978-7-111-47152-3-Chapter03-1368.jpg,完成操作。

Step6.单击978-7-111-47152-3-Chapter03-1369.jpg选项卡,在图3.12.21所示的“视图管理器”对话框中单击978-7-111-47152-3-Chapter03-1370.jpg按钮,选择“平面”选项978-7-111-47152-3-Chapter03-1371.jpg,输入名称B,并按回车键。

Step7.系统弹出“截面”操控板。

Step8.选择截面参考


(2)在模型树中选取TOP基准平面为截面参考。

(3)在操控板中单击按钮978-7-111-47152-3-Chapter03-1373.jpg,完成操作。

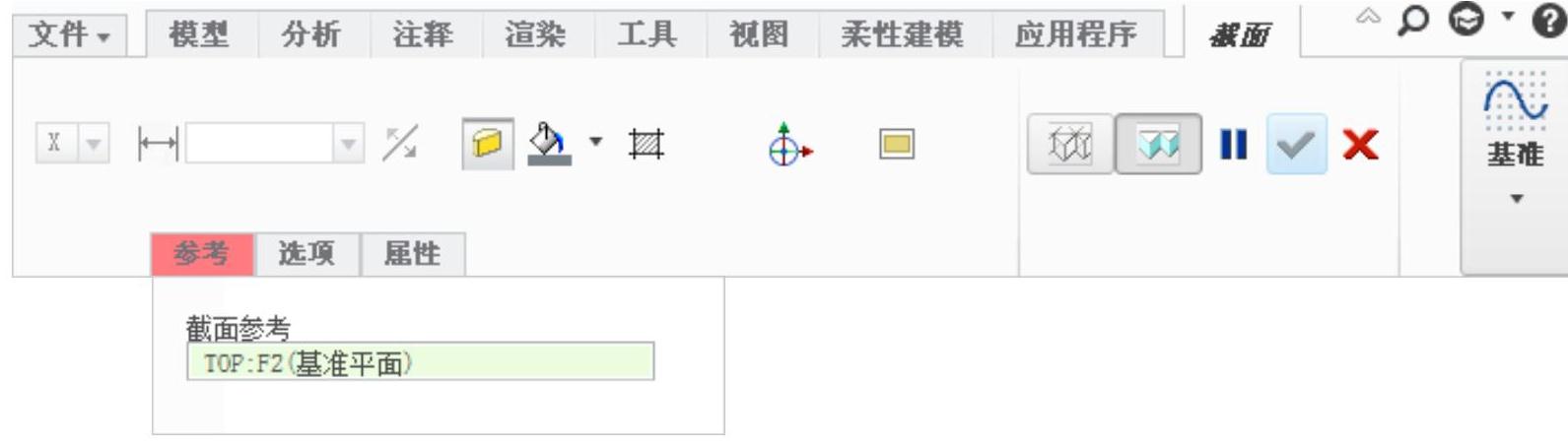

图3.12.22 “截面”操控板

Step9.在“视图管理器”对话框中单击978-7-111-47152-3-Chapter03-1375.jpg按钮。

Step10.在工程图模式下,创建主视图的全剖视图。

(1)在功能选项卡区域的978-7-111-47152-3-Chapter03-1376.jpg选项卡中选中978-7-111-47152-3-Chapter03-1377.jpg下面的978-7-111-47152-3-Chapter03-1378.jpg单选项,将窗口切换到EX03_03.DRW窗口。

(2)双击主视图,系统弹出“绘图视图”对话框。

(3)在978-7-111-47152-3-Chapter03-1379.jpg区域中选取978-7-111-47152-3-Chapter03-1380.jpg选项,在978-7-111-47152-3-Chapter03-1381.jpg区域中选中978-7-111-47152-3-Chapter03-1382.jpg单选项;将978-7-111-47152-3-Chapter03-1383.jpg设置为978-7-111-47152-3-Chapter03-1384.jpg;然后单击978-7-111-47152-3-Chapter03-1385.jpg按钮,在978-7-111-47152-3-Chapter03-1386.jpg下拉列表框中选取剖截面978-7-111-47152-3-Chapter03-1387.jpg选项(A剖截面在零件模型环境中已创建),在978-7-111-47152-3-Chapter03-1388.jpg下拉列表框中选取978-7-111-47152-3-Chapter03-1389.jpg选项,此时“绘图视图”对话框如图3.12.23所示,单击978-7-111-47152-3-Chapter03-1390.jpg按钮,关闭对话框,主视图的全剖视图如图3.12.24所示。

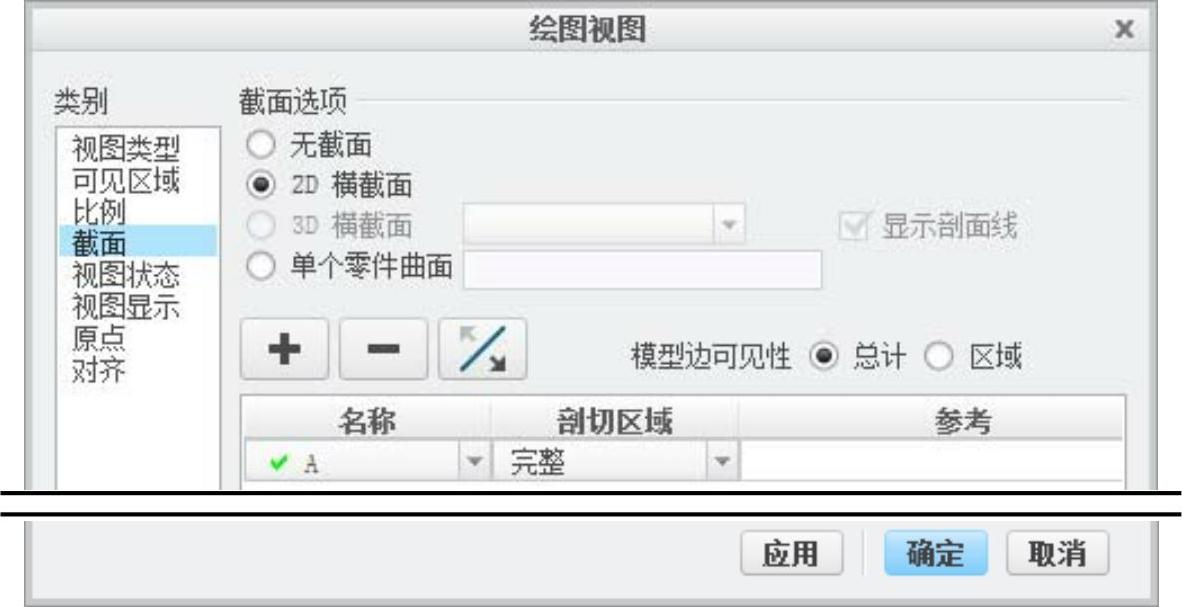

图3.12.23 “绘图视图”对话框(二)

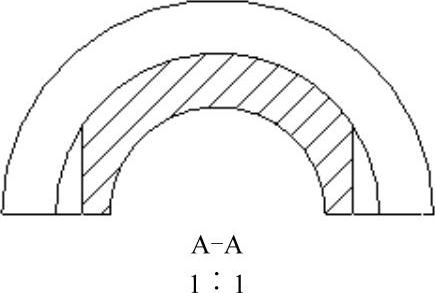

图3.12.24 主视图的全剖视图

Step11.在工程图模式下,创建左视图的半剖视图。在图形区双击左视图,系统弹出“绘图视图”对话框,选取978-7-111-47152-3-Chapter03-1393.jpg区域中的978-7-111-47152-3-Chapter03-1394.jpg选项,在978-7-111-47152-3-Chapter03-1395.jpg区域中选中978-7-111-47152-3-Chapter03-1396.jpg单选项,将978-7-111-47152-3-Chapter03-1397.jpg设置为978-7-111-47152-3-Chapter03-1398.jpg,然后单击978-7-111-47152-3-Chapter03-1399.jpg按钮,在978-7-111-47152-3-Chapter03-1400.jpg下拉列表框中选取剖截面978-7-111-47152-3-Chapter03-1401.jpg,在978-7-111-47152-3-Chapter03-1402.jpg下拉列表框中选取978-7-111-47152-3-Chapter03-1403.jpg选项,选取FRONT基准平面作为参照平面,此时视图如图3.12.25所示,点击绘图区FRONT基准平面右侧任一点使箭头指向右侧,单击对话框中的978-7-111-47152-3-Chapter03-1404.jpg按钮,系统生成图3.12.26所示的左视图的半剖视图。

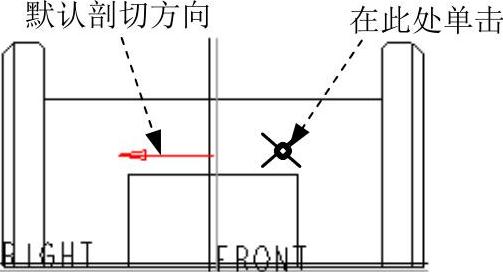

图3.12.25 定义剖切方向

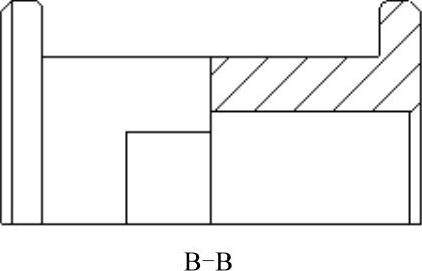

图3.12.26 左视图的半剖视图

Step12.至此,图3.12.17所示的全剖和半剖视图创建完成,保存工程图。
