在菜单管理器的“剖面线属性”区域中,可以修改剖面线的间距、倾角、偏距和线样式。修改剖面线的属性的效果如图3.11.2所示,其操作方法如下。

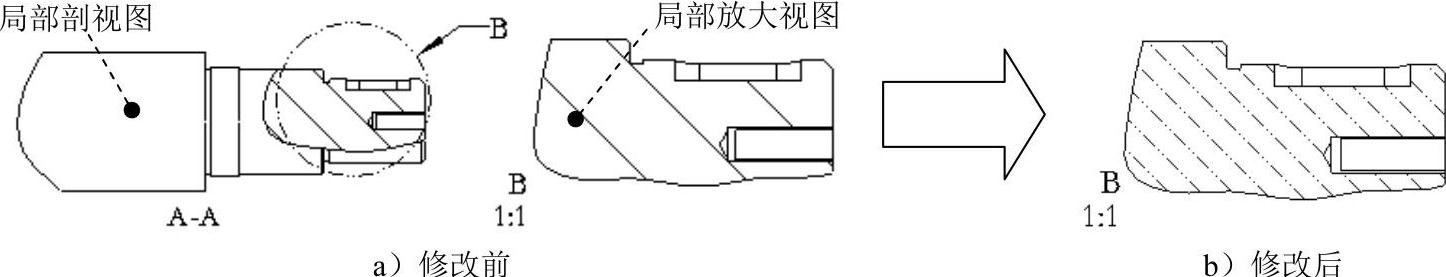

图3.11.2 修改剖面线
Step1.将工作目录设置至D:\creo3.7\work\ch03.11.01,打开shaft_drw_1.drw工程图文件。
Step2.双击图3.11.2a所示局部放大视图的剖面线,系统弹出菜单,在该菜单中选择
命令(如果选择
命令,则菜单中修改剖面线的各命令选项均显示为灰色,即不可修改剖面线,此时局部放大视图的剖面线随其父项视图的变化而变化)。
Step3.设置间距。选择菜单中的
命令,系统弹出图3.11.3所示的
菜单,在该菜单中选择
命令,在图形区下方的消息输入窗口中输入间距值5.0,单击中键(也可以连续选择
或
命令,观察零件模型中剖面线间距的变化,直到调到合适的间距)。
Step4.设置角度。选择菜单中的
命令,系统弹出图3.11.4所示的
菜单,在其中选择
命令。
Step5.设置偏距。选择菜单中的
命令,在图形区下方的消息输入窗口中输入偏距值2.0,单击
按钮。
Step6.设置剖面线线体样式。选择菜单中的
命令,系统弹出图3.11.5所示的“修改线造型”对话框,在
下拉列表中选择
选项,此时
区域中的
选项自动变为
选项,在对话框中单击
按钮,此时剖面线变为双点画线,单击
按钮关闭对话框。(www.daowen.com)
Step7.选择菜单中的
命令,关闭菜单管理器,此时局部放大视图的剖面线如图3.11.2b所示。

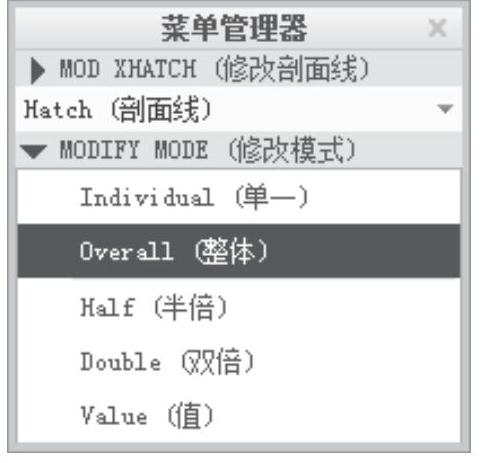

图3.11.3 “修改模式”菜单(一)

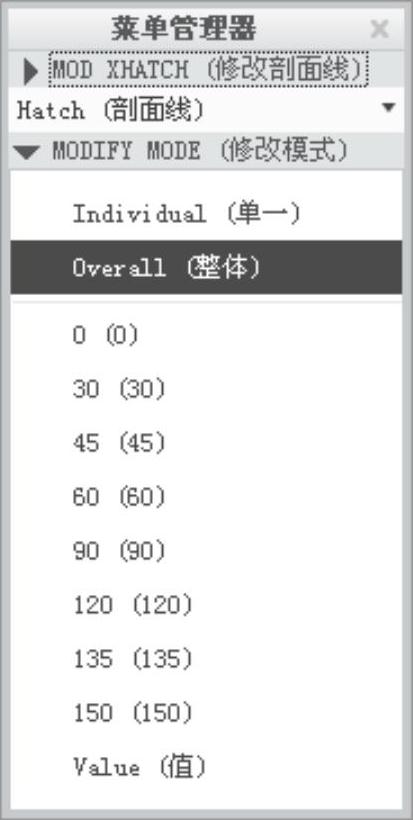

图3.11.4 “修改模式”菜单(二)

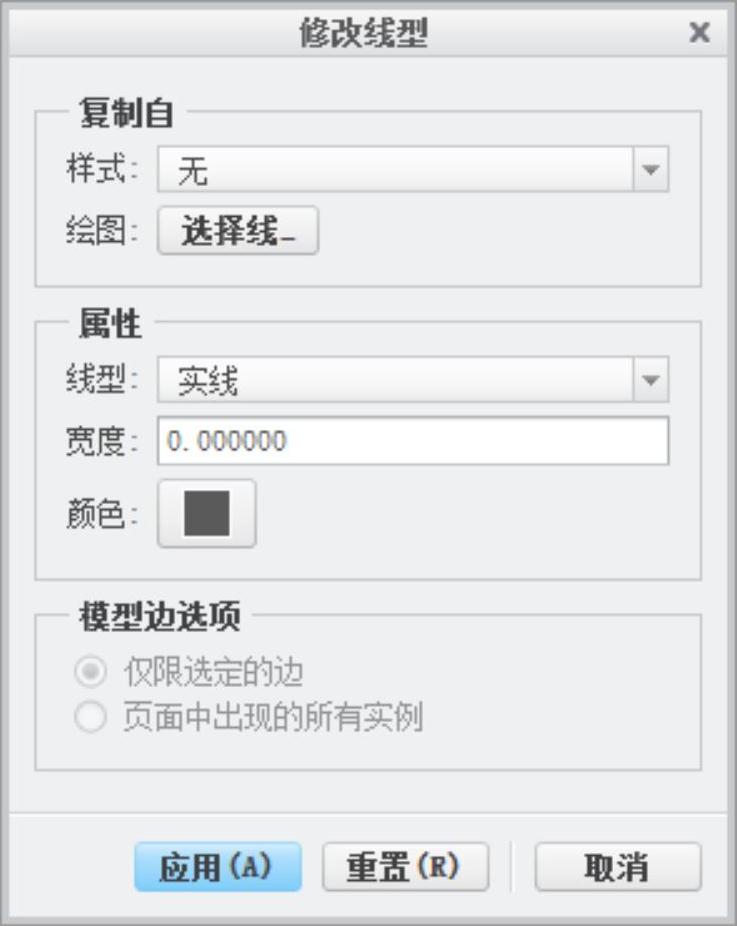

图3.11.5 “修改线造型”对话框
