在创建视图时可以根据图纸幅面的大小来调整视图的比例，以充分利用图纸。同时对于局部放大图，可以通过调整比例使之更清楚地表达零件的结构。

在一个工程图中可以使用两个比例：全局比例和单独比例。

全局比例又称工程图的比例，位于工程图框下面的注释中。创建视图时，在“绘图视图”对话框的选项区选中单选项，可应用全局比例；默认的全局比例值为0.5，读者可通过修改配置文件config.pro中default_draw_scale选项的值，或双击工程图框下面注释的比例选项，来设置默认工程图全局比例的值。

单独比例位于某些工程视图下面的注释中。创建视图时，在“绘图视图”对话框的选项区选中单选项，然后在其后的文本框中输入比例值，该比例值就是视图的单独比例；它独立于全局，当修改工程图的全局比例时，带有单独比例的视图不发生变化，其中，Creo3.0工程图的详细视图（局部放大视图）就是一个显著的例子。

1．修改工程图的比例格式

工程图的比例格式可分为小数格式、分数格式和比值格式。读者可通过修改配置文件中对应的选项来设置比例格式的显示，其操作步骤为：选择下拉菜单命令，系统弹出“选项”对话框，在该对话框中设置view_scale_format选项的值可修改比例格式。其中，值decimal为小数格式，如0.5；值fractional为分数格式，如1/2；值ratio_colon为比例格式，如1:2。

2．修改视图的单独比例

下面以修改图3.10.10所示的局部放大视图的比例为例来说明其操作。

Step1.将工作目录设置至D:\creo3.7\work\ch03.10.04，打开工程图文件shaft_drw.drw。(www.daowen.com)

Step2.双击图形区中的局部放大视图，系统弹出“绘图视图”对话框。

Step3.选取区域中的选项，此时系统默认选中单选项，在其后的文本框中输入比例值1.5，如图3.10.11所示，然后单击按钮。

Step4.单击对话框中的按钮，关闭对话框。

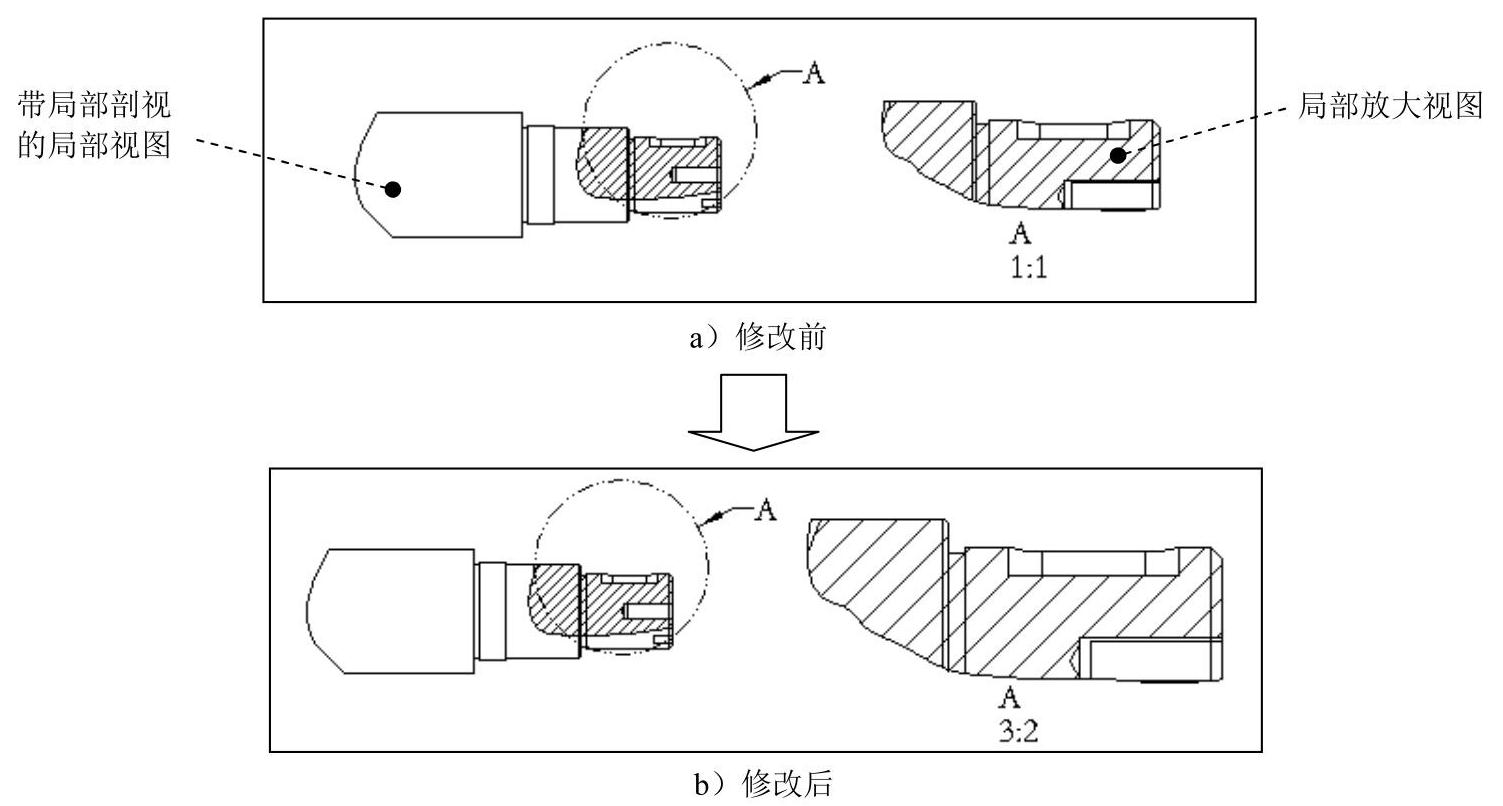

图3.10.10 修改视图比例

图3.10.11 “绘图视图”对话框

说明：在创建一般视图时，系统均按默认比例来设置视图的大小，读者也可以根据需要来调整比例。
