在创建装配体工程图时，一些主要视图的创建方法与创建普通零件的工程图视图相似。下面以图3.9.1所示铣刀座装配体（asm_milling_base.asm）的主要视图为例，说明创建装配体工程图主要视图的具体操作步骤。

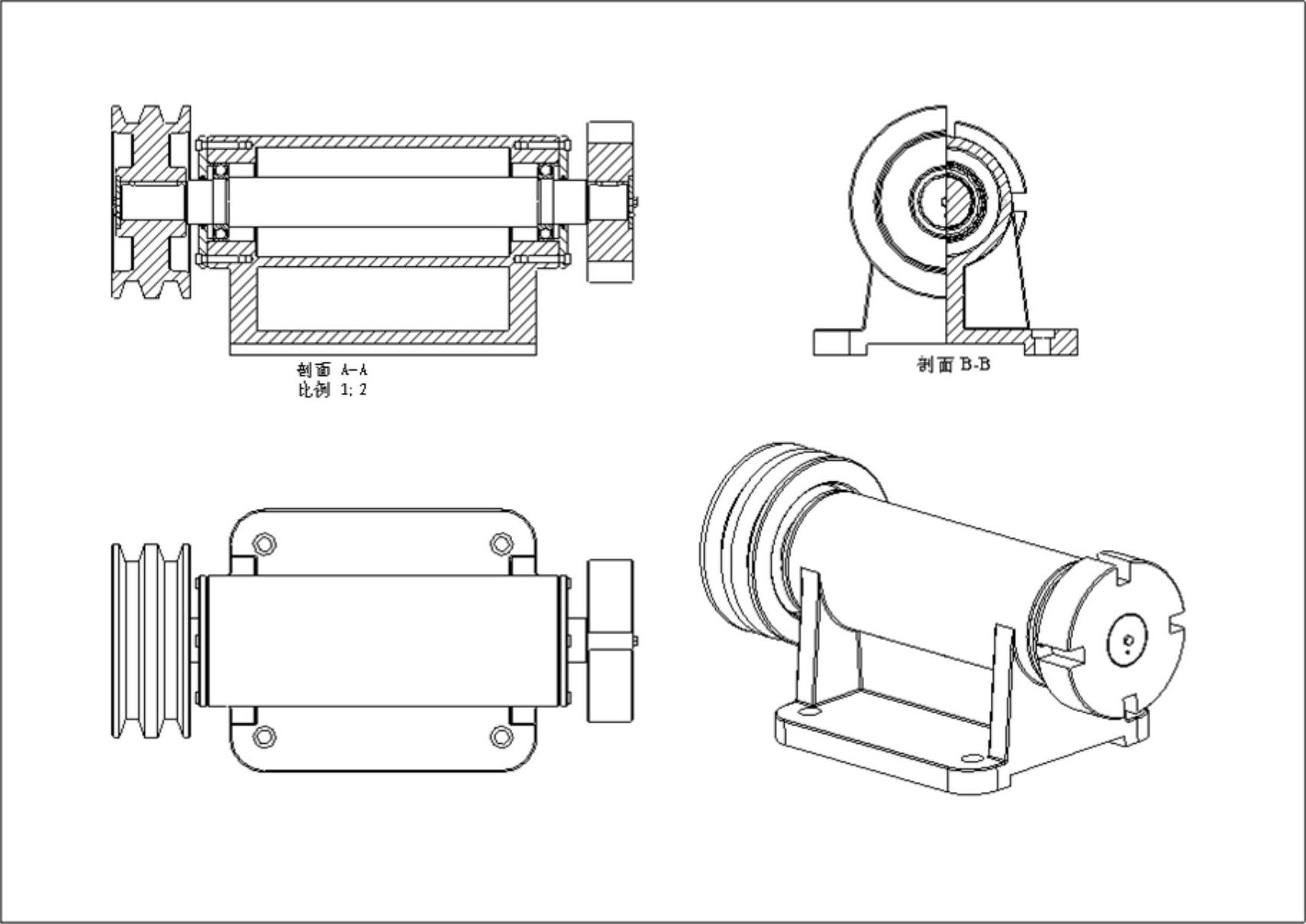

图3.9.1 asm_milling_base装配体工程图

按照制图标准，一些零件在创建剖面时是不允许被剖切的，读者在学习本节时应注意排除零件剖切的一般方法。在本例中，不剖切的零部件包括以下几种。

●轴和筋（肋）特征。

●标准件，如螺栓、螺钉、键、销和轴承的滚珠等。

Stage1．设置工作目录

选择下拉菜单命令，将工作目录设置至D:\creo3.7\work\ch03.09.01。

Stage2．新建工程图

新建一个名为asm_milling_base_drw的工程图文件。选取铣刀座装配体模型asm_milling_base.asm为绘图模型；选取模板为；方向为“横向”；幅面尺寸为；进入工程图模块。

Stage3．插入主视图（本例中主视图为全剖视图）

Step1.在功能选项卡区域的选项卡中单击按钮。在系统弹出的图3.9.2所示的“选择组合状态”对话框中选择选项，然后单击按钮，在系统的提示下，在屏幕图形区选取一点，此时绘图区会出现默认的装配体轴测图，并弹出“绘图视图”对话框。

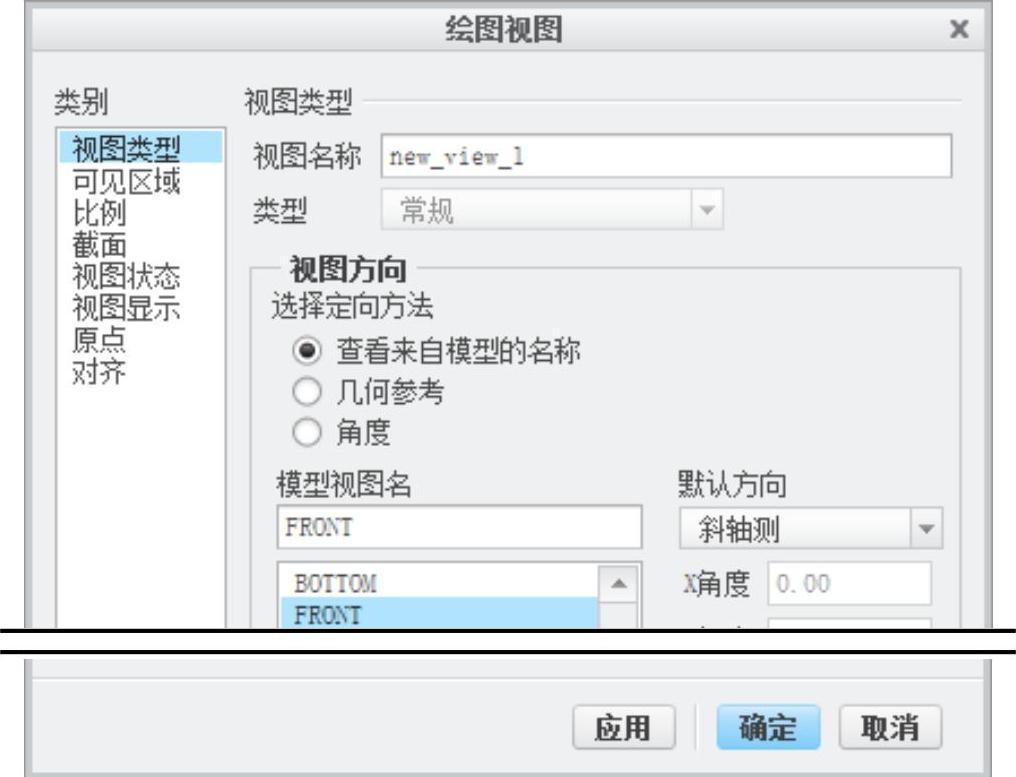

Step2.定义视图类型。在对话框的区域中，选中单选项，在下拉列表中选取选项，此时“绘图视图”对话框如图3.9.3所示，单击按钮，系统则按FRONT的方位摆放主视图。

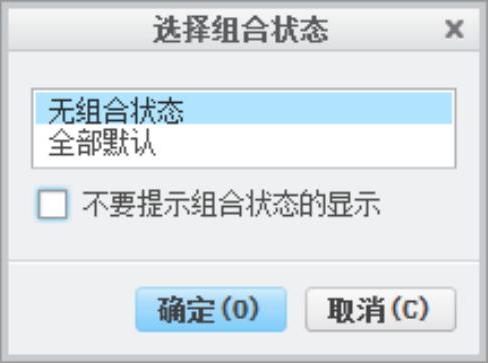

图3.9.2 “选择组合状态”对话框

图3.9.3 定义视图类型

图3.9.2所示的“选取组合状态”对话框中各选项说明如下。

选项：以正常装配的形式显示装配体。

选项：以爆炸（分解）的形式显示装配体。

Step3.定义视图比例。在对话框中选取区域中的选项，在区域中选中单选项，在其后的文本框中输入比例值0.5，单击按钮。

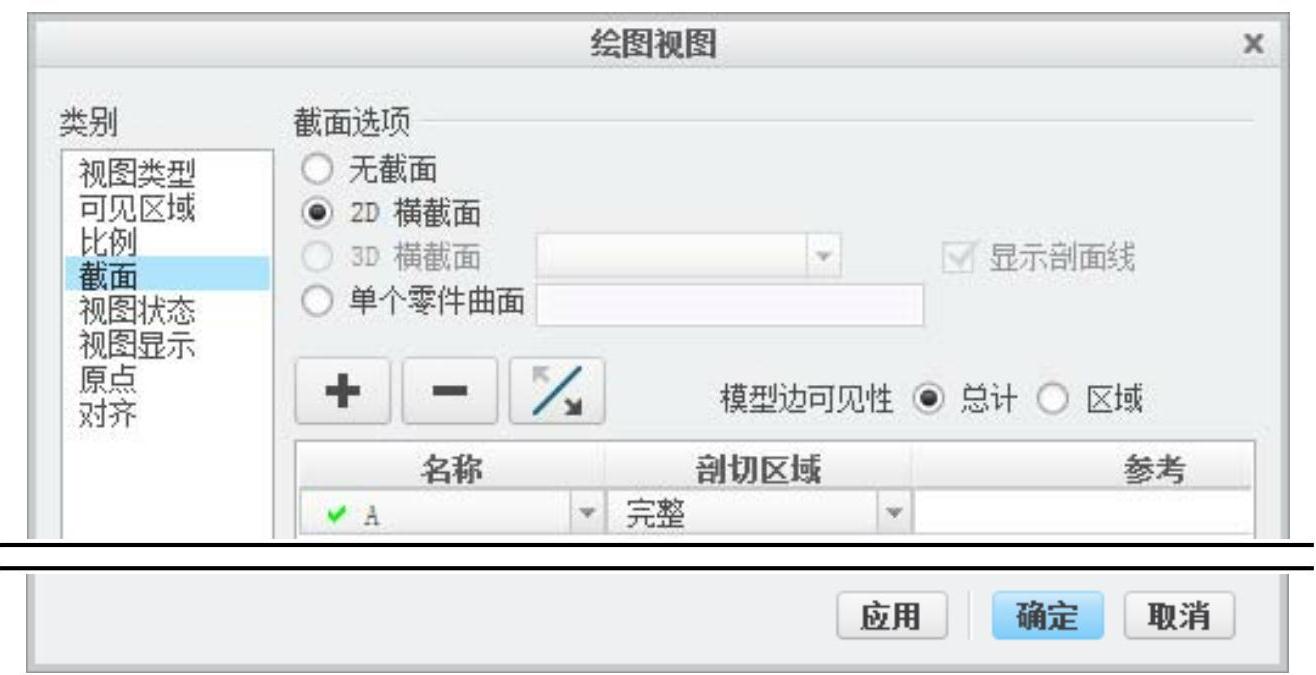

Step4.定义截面类型。在对话框中选取区域中的选项，在区域中选中单选项，在后选中单选项，单击按钮，然后在下拉列表框中选取剖截面（A剖截面在装配体模块中已提前创建），在下拉列表框中选取选项，此时对话框如图3.9.4所示，单击按钮。

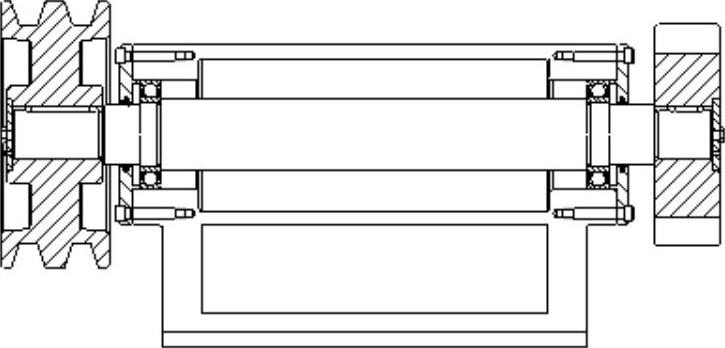

Step5.定义视图显示。在对话框中选取区域中的选项，在后的下拉列表中选择选项，其他参数采用系统默认设置值，然后单击按钮，关闭对话框，此时主视图如图3.9.5所示。

图3.9.4 定义截面类型

图3.9.5 创建主视图（全剖视图）

Step6.从图3.9.5中可以看出系统会自动生成各组件的剖面线，但这些剖面线很凌乱且不符合要求，因此需修改各组件的剖面线。此时菜单（图3.9.6）中的修改装配体剖截面剖面线的菜单与修改单个零件剖截面剖面线的菜单有所不同。

图3.9.6所示的“修改剖面线”菜单中部分命令的说明如下。

：选出所选取组件的剖截面。

：完成当前截面剖面线修改后进入下一截面剖面线的修改。

：回到上一截面剖面线的修改。

：取消所选组件的剖面显示，即不剖切所选组件。

：恢复在命令中被排除组件的剖面线显示。

修改装配体剖截面的菜单中其他命令的含义，其实和修改单个零件剖截面或在零件模型环境中修改剖截面的菜单对应的命令的含义是相同的，读者可以回顾本章预备知识中有关截面准备的内容。

（1）双击该视图中任一剖面线，系统弹出菜单。

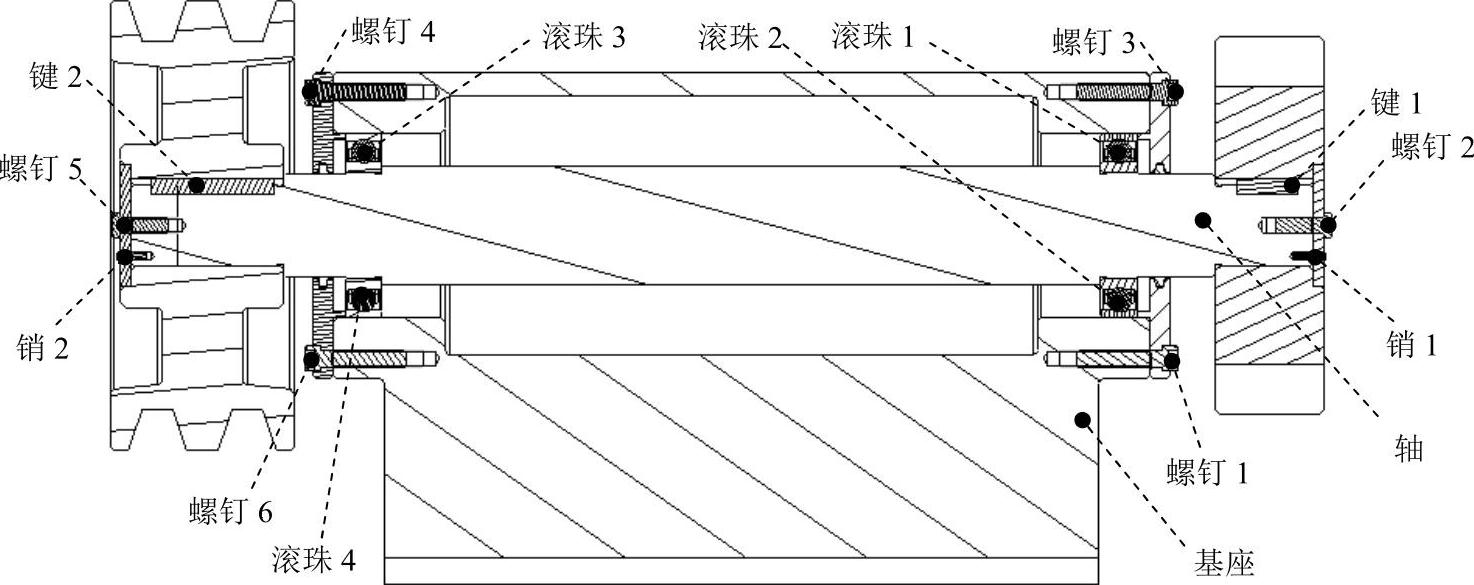

（2）在菜单中选择命令，按住Ctrl键，在图形区选取轴、螺钉1、螺钉2、螺钉3、螺钉4、螺钉5、螺钉6、销1、销2、键1、键2、滚珠1、滚珠2、滚珠3和滚珠4共15个零件为要修改剖面线的零件（选取时，如果零件与其他零件重叠，连续右击该零件，直到被选中为止，然后单击左键选取），单击中键，在菜单中选择命令，即不显示所选零件的剖面线。

说明：为了方便选择零件，可以先将TOOL_DISK.PRT和STRAP_WHEEL.PRT两个零件隐藏。

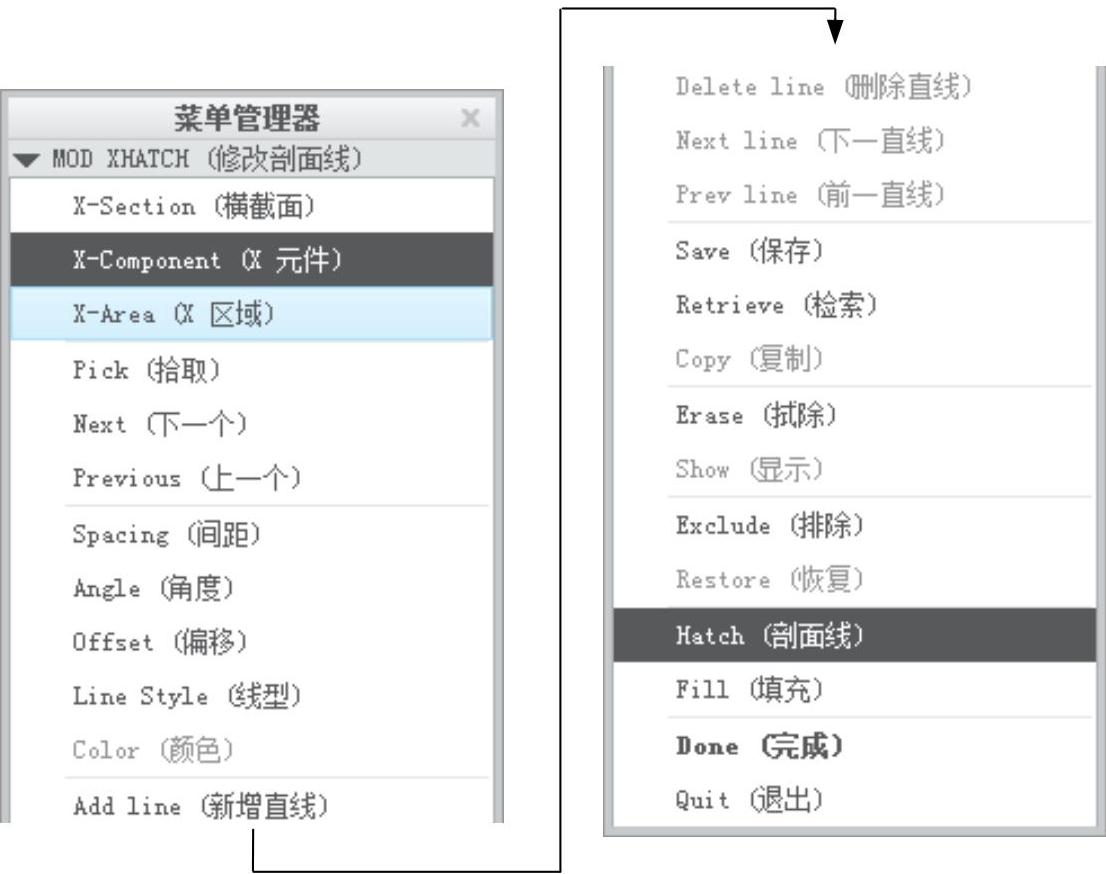

图3.9.6 “修改剖面线”菜单

（3）修改铣刀头的剖面线（显示TOOL_DISK.PRT和STRAP_WHEEL.PRT两个零件）。在菜单中选择命令，在图形区选取图3.9.7所示的铣刀头，在菜单中选择命令，然后在弹出的下拉菜单中选择角度，在菜单中选择命令，在弹出的下拉菜单中选择命令，然后在图形区上方的消息输入窗口中输入间距值0.125，单击鼠标中键。

说明：在调整剖面线间距时，也可以在菜单中选择命令，通过在下拉菜单中连续选择或命令，来调整剖面线的间距。

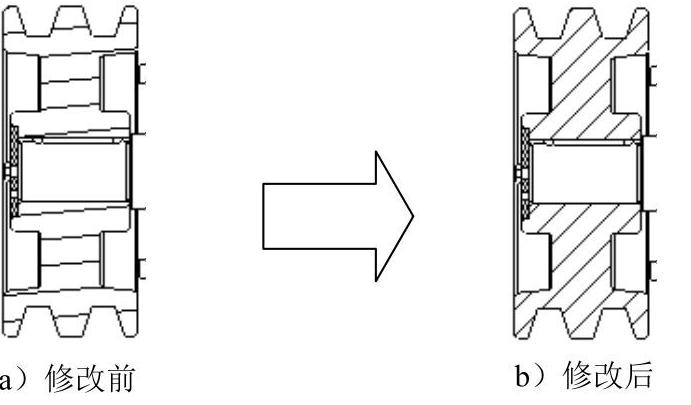

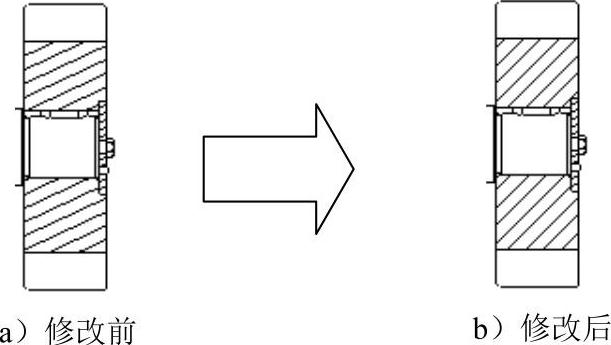

（4）修改带轮的剖面线。在菜单中选择命令，在图形区选取图3.9.8所示的带轮，设置剖面线的角度值为45，剖面线间距值为0.2，结果如图3.9.8b所示。

图3.9.7 修改铣刀头的剖面线

图3.9.8 修改带轮的剖面线

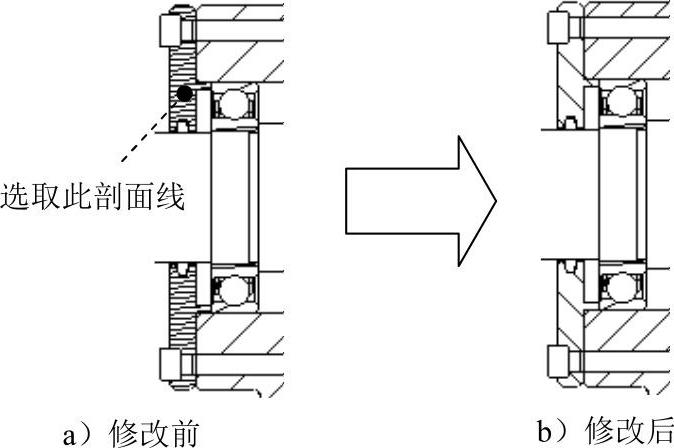

（5）修改左侧轴承端盖的剖面线。在菜单中选择命令，在图形区选取图3.9.9所示的左侧轴承端盖，设置剖面线的角度值为135，剖面线间距值为0.1，结果如图3.9.9b所示。

（6）修改右侧轴承端盖的剖面线。在菜单中选择命令，在图形区选取图3.9.10所示的右侧轴承端盖，设置剖面线的角度值为135，剖面线间距值为0.1，结果如图3.9.10b所示。

图3.9.9 修改左侧轴承端盖的剖面线

图3.9.10 修改右侧轴承端盖的剖面线

（7）修改左侧挡板的剖面线。在菜单中选择命令，在图形区选取图3.9.11所示左侧挡板的剖面线区域，设置剖面线的角度值为135，剖面线间距值为0.1，结果如图3.9.11b所示。

（8）修改右侧挡板的剖面线。参照上一步骤，在图形区选取图3.9.12所示右侧挡板，设置剖面线的角度值为135，剖面线间距值为0.1，结果如图3.9.12b所示。

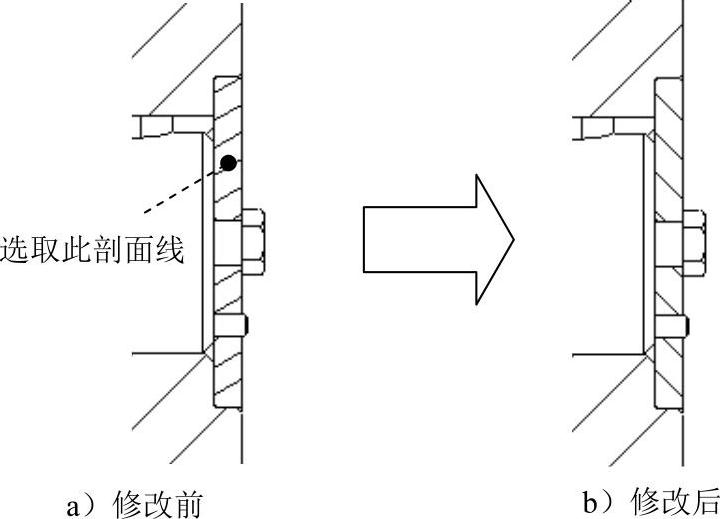

图3.9.11 修改左侧挡板的剖面线

图3.9.12 修改右侧挡板的剖面线

（9）修改左侧轴承的剖面线。

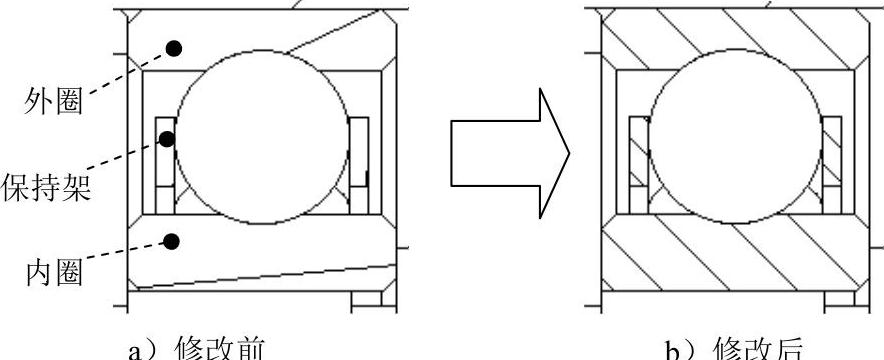

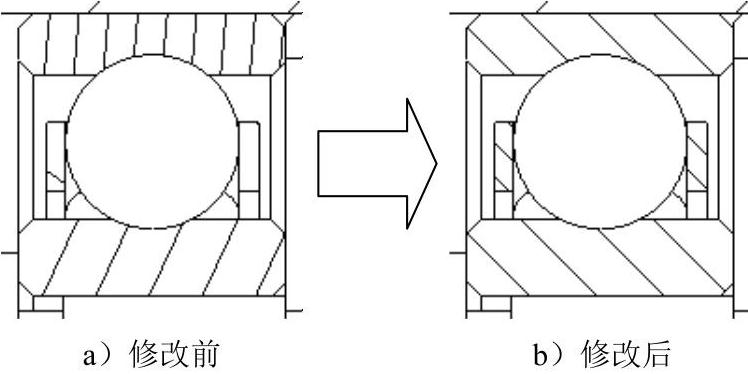

①在菜单中选择命令，在图形区选取图3.9.13所示左侧轴承的外圈部分，设置剖面线的角度值为135，剖面线间距值为0.05。

②参照上一步骤，在图形区选取图3.9.13所示左侧轴承的内圈，设置剖面线的角度值为135，剖面线间距值为0.05。(www.daowen.com)

③参照上一步骤，在图形区选取图3.9.13所示左侧轴承的保持架，设置剖面线的角度值为135，剖面线间距值为0.02，左侧轴承的剖面线如图3.9.13b所示。

（10）修改右侧轴承的剖面线。修改的部分也分为外圈、内圈、保持架，具体的操作步骤和数据请参照左侧轴承剖面线的修改，结果如图3.9.14b所示。

图3.9.13 修改左侧轴承的剖面线

图3.9.14 修改右侧轴承的剖面线

（11）修改左侧毡圈的剖面线。

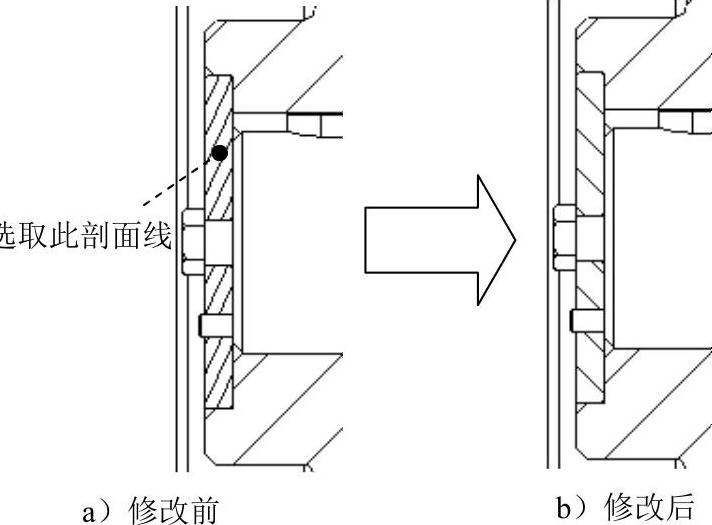

①修改剖面线。在菜单中选择命令，在图形区选取图3.9.15所示左侧毡圈（该零件与左侧轴承端盖的中心孔配合），设置剖面线的角度值为45，剖面线间距值为0.02。

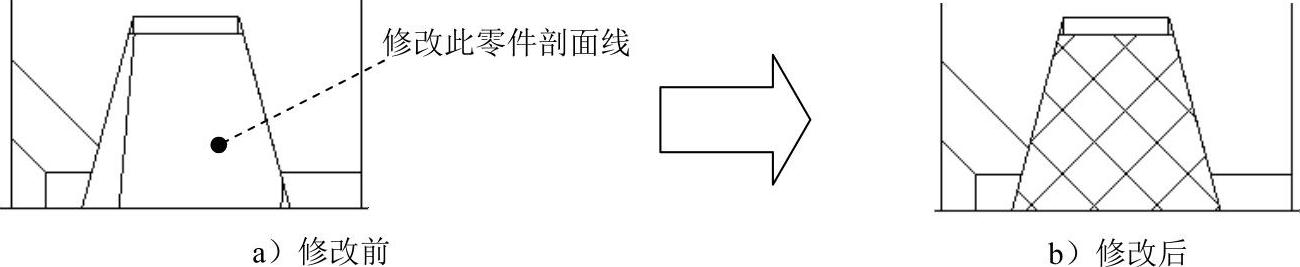

②增加剖面线。在菜单中选择命令，在图形区上方的消息输入窗口中，依次输入剖面线的夹角值135，偏距值0.0，间距值0.02（每次输入后请单击中键或按钮），在弹出的“修改线造型”对话框中依次单击按钮并关闭对话框，完成剖面线的增加，结果如图3.9.15b所示。

图3.9.15 修改毡圈的剖面线

（12）修改右侧毡圈的剖面线。右侧毡圈与右侧轴承端盖的中心孔配合，具体的操作步骤和数据请参照修改左侧毡圈的剖面线。

（13）在菜单中选择命令，完成主视图剖面线的修改。

（14）由于基座中含有“加强筋”，按照制图标准，筋（肋）特征是不允许剖切的，而在Creo 3.0中创建剖面时无法达到此要求，下面讲解不剖切筋（肋）零件的一个技巧。

说明：本例讲解的是在装配体工程图中筋（肋）特征剖切线的处理方法，对于含有筋（肋）特征的零件，其剖面线的处理方法也可参照3.11.6节。

①修改基座的剖面线。在菜单中选择命令，在图形区选取图3.9.5所示的基座，在菜单中选择命令，即不显示所选基座的剖面线。

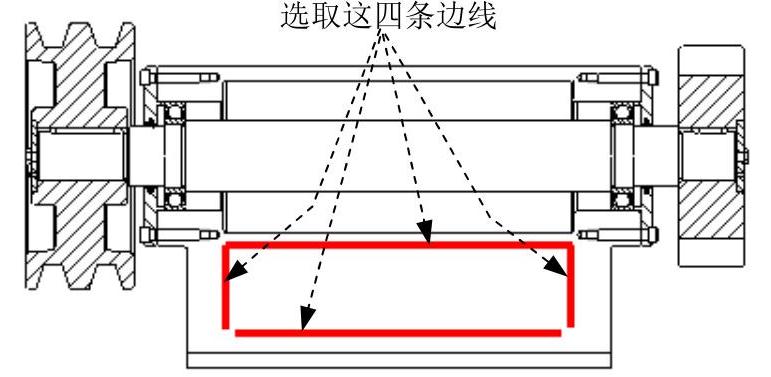

②创建封闭区域（一）。选择功能选项卡区域中节点下的命令，然后选取图3.9.16所示的边线，然后单击中键。

图3.9.16 创建“使用边（一）”

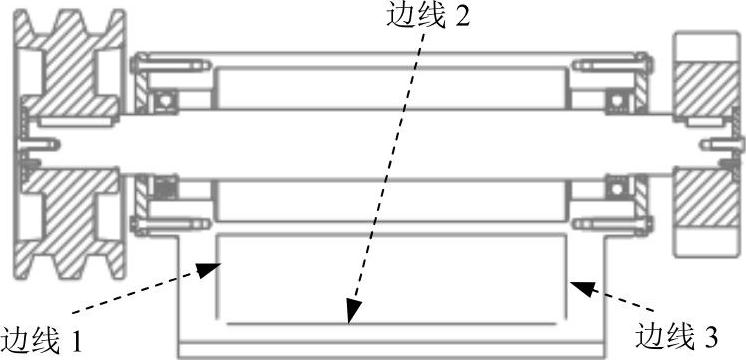

③在功能选项卡区域的选项卡中单击按钮，按住Ctrl键，选取图3.9.17所示的边线1和边线2，即在边线1和边线2之间创建拐角；同样的方法在边线2和边线3之间创建拐角，封闭区域（一），结果如图3.9.18所示。

图3.9.17 拖动“使用边（一）”

图3.9.18 修剪“使用边（一）”

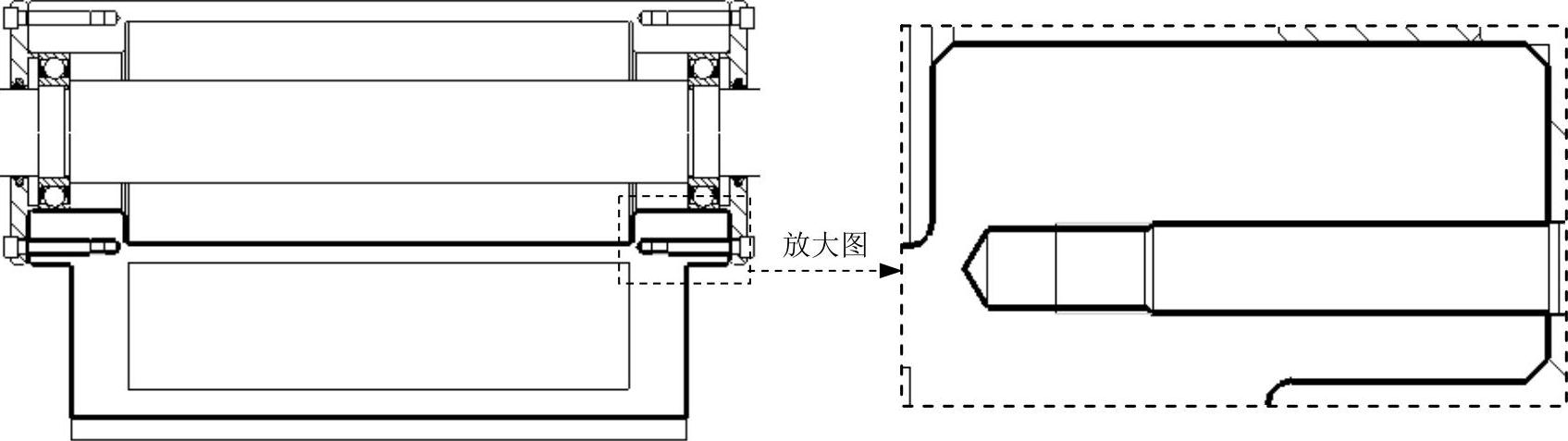

④创建封闭区域（二）。参照上面的步骤，创建图3.9.19所示的封闭区域（二），选取螺纹孔的边线时，选取其外围边线。

图3.9.19 创建封闭区域（二）

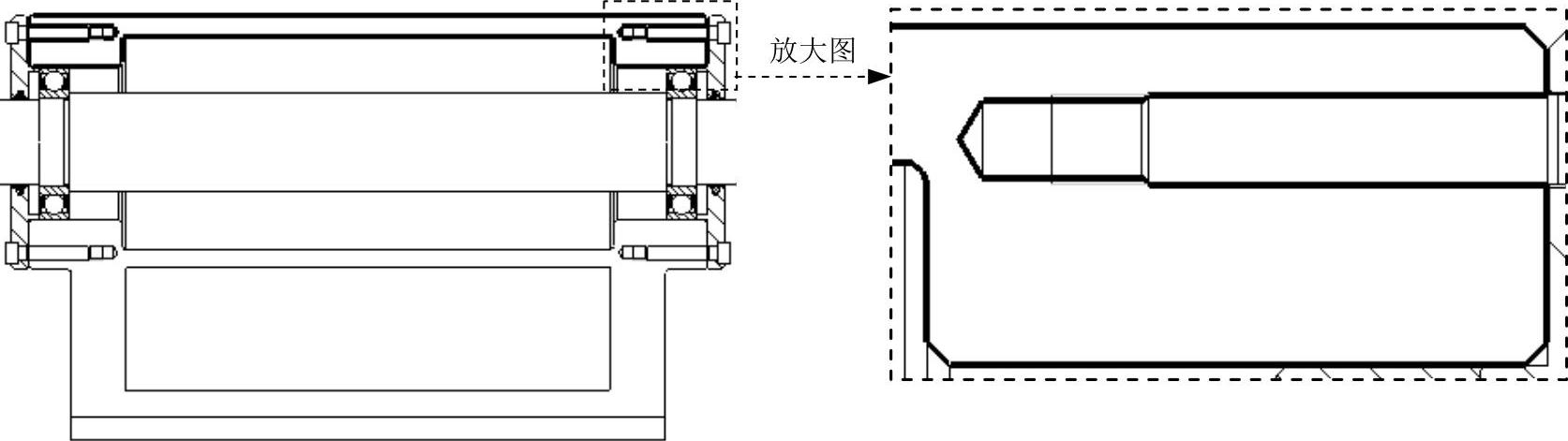

⑤创建图3.9.20所示的封闭区域（三）。

⑥在图形区框选创建的所有封闭区域，在功能选项卡区域的选项卡中单击按钮，采用系统默认的横截面名称，单击按钮，在系统弹出的菜单中，设置剖面线的角度值为45，间距值为0.5，最后选取命令，完成基座剖面线的修改。

至此完成了图3.9.1所示铣刀座装配体asm_milling_base.asm主视图的创建。

图3.9.20 创建封闭区域（三）

Stage4．创建左视图

Step1.选中主视图，右击，在弹出的快捷菜单中选择命令。在系统的提示下，在图形区主视图的右部任意选取一点，系统自动创建左视图。

Step2.双击左视图，系统弹出“绘图视图”对话框。

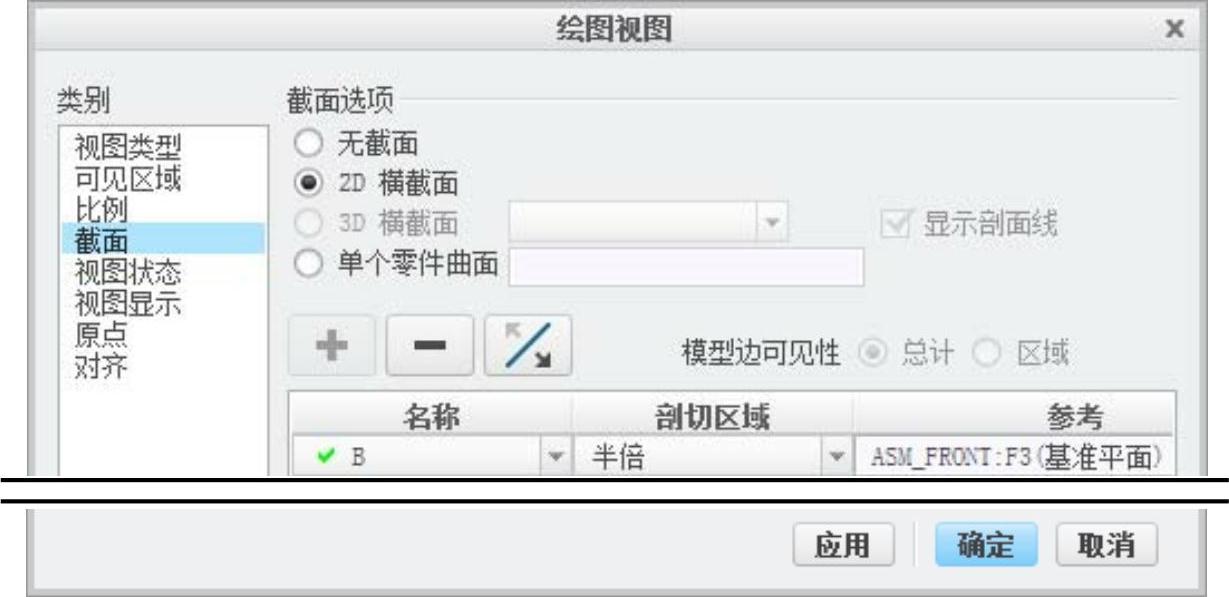

（1）定义剖面类型。在对话框的区域中选取选项，将设置为，将设置为，单击按钮，然后在下拉列表框中选取剖截面（B剖截面在零件模块中已提前创建），在下拉列表框中选取选项，如图3.9.21所示。

（2）选取参照平面。在系统的提示下，在左视图上部选取ASM_FRONT基准平面为参照，其他参数采用系统默认设置值，单击按钮。

图3.9.21 “绘图视图”对话框

（3）定义视图显示。在对话框中选取区域中的选项，在下拉列表中选取选项，其他参数采用系统默认设置值，然后单击按钮，关闭对话框，此时左视图如图3.9.22a所示。

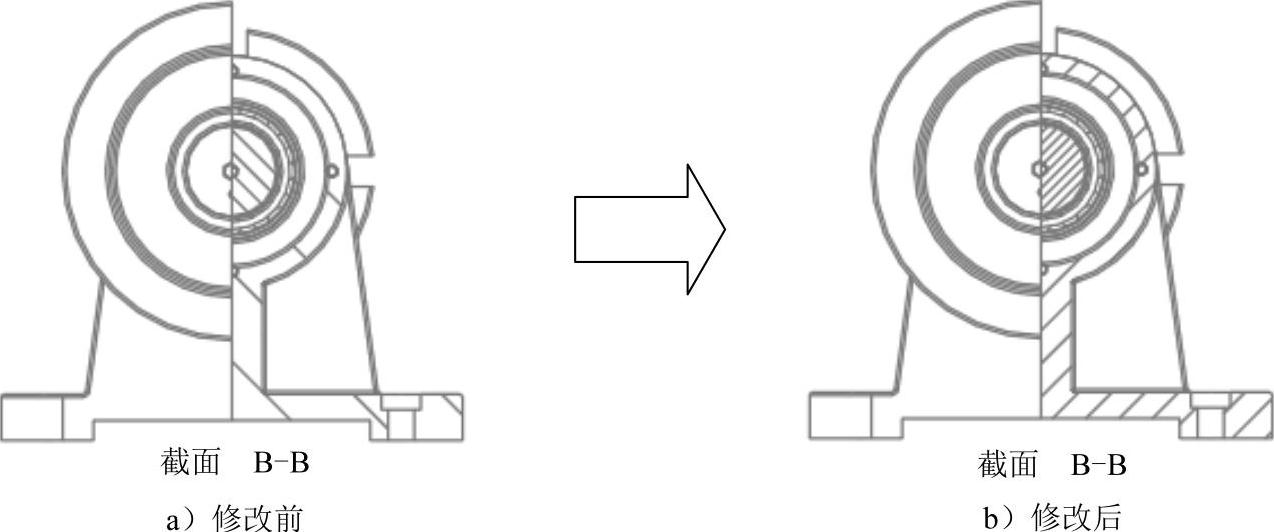

Step3.修改剖面线。双击左视图的剖面线，系统弹出“菜单管理器”菜单，此时轴的剖面线被默认选中，设置此剖面线的间距值为0.1，角度值为45，然后在菜单中选取命令，系统选中基座的剖面线，设置此剖面线的间距值为0.2，角度值为45，最后选择命令，完成剖面线的修改，结果如图3.9.22b所示。

图3.9.22 修改左视图的剖面线

Stage5．创建俯视图

Step1.选中主视图，右击。在弹出的快捷菜单中选择命令。

Step2.在系统的提示下，在图形区主视图的下部任意选取一点，系统自动创建俯视图。

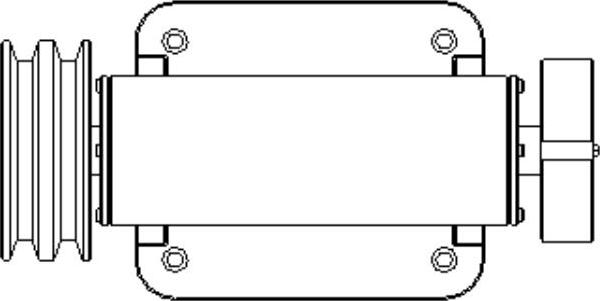

Step3.双击该俯视图，在弹出的“绘图视图”对话框中将视图的显示模式设置为，然后关闭对话框，结果如图3.9.23所示。

Stage6．创建轴测图

Step1.在绘图区的空白处右击，从弹出的快捷菜单中选择命令。

Step2.在弹出的“选取组合状态”对话框中单击按钮，在系统的提示下，在图形区选取一点作为轴测图的放置点。

Step3.此时系统弹出“绘图视图”对话框，选取“V1”方向定位，将视图比例设置为0.35，视图显示模式设置为，最后关闭对话框，结果如图3.9.24所示。

图3.9.23 俯视图

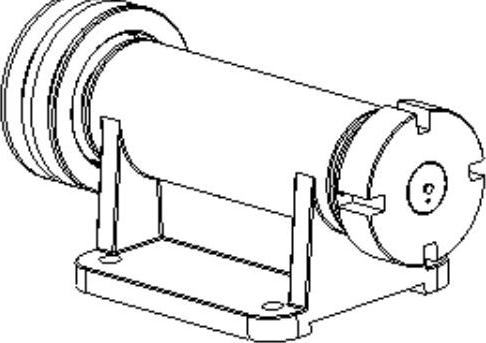

图3.9.24 轴测图

Stage7．调整视图位置

Step1.选取视图后，在视图上右击，在弹出的快捷菜单中选择命令，将该命令前面的取消选中。

Step2.选取要移动的视图，按住鼠标左键将视图移动到合适位置。

Step3.视图位置调整完后，在视图上右击，在弹出的快捷菜单中选择命令，将视图锁定。

Stage8．保存完成的工程图

至此，完成图3.9.1所示装配体工程图主要视图的创建。
