如何创建对齐视图?

对齐视图主要用于将创建的一般投影视图之间相互对齐,这样增加了视图之间的约束关系,如创建水平对齐时,所创建的水平对齐的视图只能沿水平方向移动,这样就保证了视图之间的正确对应关系,使视图美观。

1.对齐视图的效果如图3.8.61所示,操作步骤如下。


图3.8.61 对齐视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.12,打开bracket_drw_1.drw工程图文件。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter03-725.jpg选项卡中单击978-7-111-47152-3-Chapter03-726.jpg按钮

Step3.在系统978-7-111-47152-3-Chapter03-727.jpg的提示下,在图3.8.61b所示的主视图的右上方选取一点,此时绘图区会出现系统默认的零件模型的轴测图,并弹出“绘图视图”对话框。

Step4.在“绘图视图”对话框的978-7-111-47152-3-Chapter03-728.jpg区域中选中978-7-111-47152-3-Chapter03-729.jpg区域的978-7-111-47152-3-Chapter03-730.jpg单选项,在978-7-111-47152-3-Chapter03-731.jpg区域中找到视图名称978-7-111-47152-3-Chapter03-732.jpg,单击“绘图视图”对话框中的978-7-111-47152-3-Chapter03-733.jpg按钮。

Step5.创建“竖直对齐”视图。

(1)在“绘图视图”对话框中,选取978-7-111-47152-3-Chapter03-734.jpg区域中的978-7-111-47152-3-Chapter03-735.jpg选项,在978-7-111-47152-3-Chapter03-736.jpg区域中选中978-7-111-47152-3-Chapter03-737.jpg复选框,在图形区选取图3.8.61b所示的主视图,选中978-7-111-47152-3-Chapter03-738.jpg单选项,其他参数采用系统默认设置值,此时“绘图视图”对话框如图3.8.62所示。

(2)单击“绘图视图”对话框中的978-7-111-47152-3-Chapter03-739.jpg按钮。

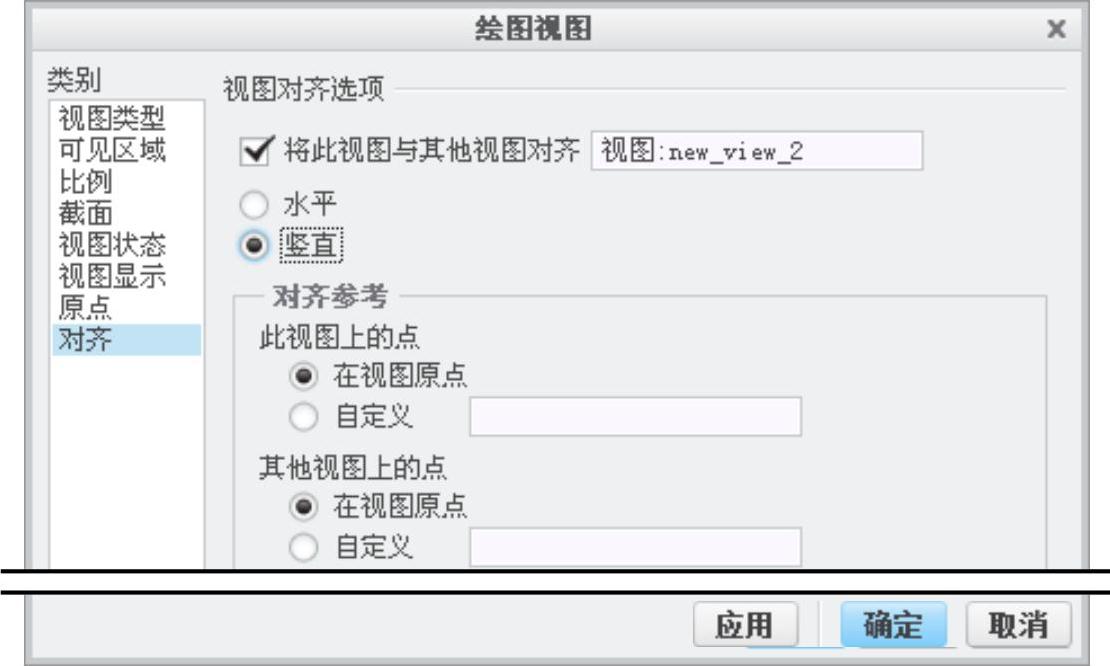

图3.8.62 “绘图视图”对话框

Step6.单击“绘图视图”对话框中的978-7-111-47152-3-Chapter03-741.jpg按钮,关闭对话框。

说明:

978-7-111-47152-3-Chapter03-742.jpg如果要创建“水平对齐”视图,只需选中视图对齐选项区域中的水平单选项,其他操作请参照“竖直对齐”,“水平对齐”后的视图如图3.8.61c所示。(www.daowen.com)

978-7-111-47152-3-Chapter03-743.jpg如果先创建“竖直对齐”视图,不关闭“绘图视图”对话框,接着创建“水平对齐”视图,则两视图会重叠在一起,需在关闭对话框后移动到合适位置。

978-7-111-47152-3-Chapter03-744.jpg对齐视图主要用于将创建的非投影视图与其他视图对齐,对于所创建的投影视图也可以取消它与其父项视图的对齐关系。

2.取消投影视图与其父项视图的对齐关系的效果如图3.8.63所示,创建操作步骤如下。

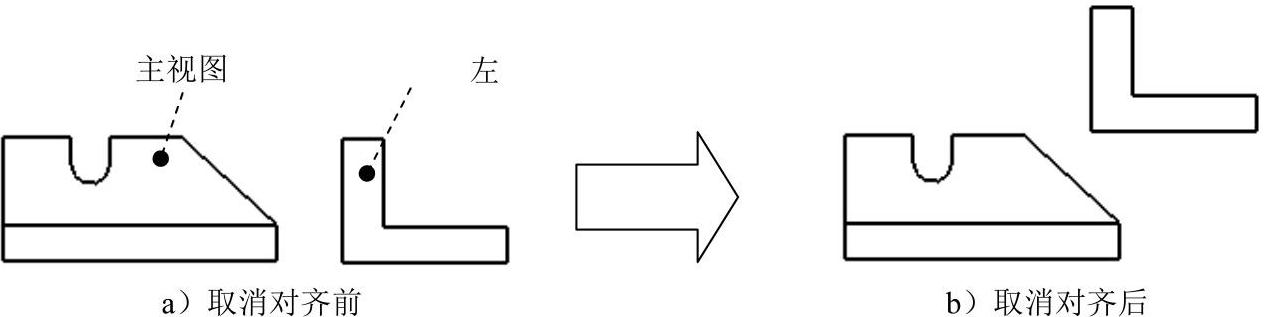

图3.8.63 取消对齐视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.12,打开bracket_drw文件。

Step2.选取图3.8.63a所示的主视图,然后右击,从弹出的快捷菜单中选择978-7-111-47152-3-Chapter03-746.jpg命令。

Step3.在系统978-7-111-47152-3-Chapter03-747.jpg的提示下,在图形区的主视图的右侧单击。

Step4.双击上一步创建的投影视图,系统弹出“绘图视图”对话框。

Step5.在“绘图视图”对话框中,选取978-7-111-47152-3-Chapter03-748.jpg区域中的978-7-111-47152-3-Chapter03-749.jpg选项,此时“绘图视图”对话框如图3.8.64所示,系统默认所产生的投影视图和其父项视图是水平对齐关系。

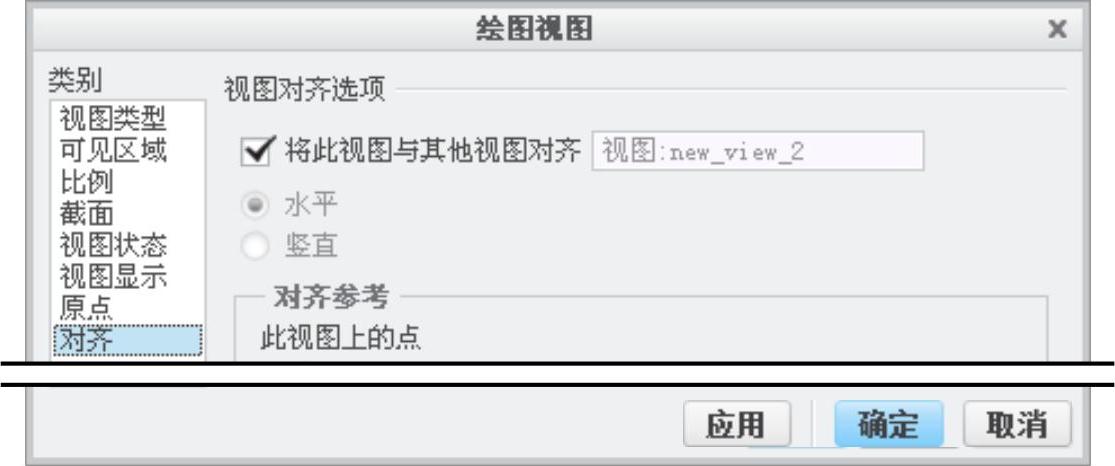

图3.8.64 “绘图视图”对话框

说明:如果创建的是水平投影视图,则系统默认所产生的投影视图与其父项视图是水平对齐关系,并且在取消后再恢复时仍是且只能是水平对齐关系,垂直投影视图亦是如此。

Step6.取消选中978-7-111-47152-3-Chapter03-751.jpg区域中的978-7-111-47152-3-Chapter03-752.jpg978-7-111-47152-3-Chapter03-753.jpg复选框。

Step7.单击“绘图视图”对话框中的978-7-111-47152-3-Chapter03-754.jpg按钮,关闭对话框。至此完成了取消投影视图与其父项视图对齐关系的操作,此时如果移动主视图,左视图不会随之移动。
