相关视图主要用于将草绘的2D图元与视图进行绑定，这样方便编辑视图。当完成相关视图的操作时，移动视图，则草绘图元也跟随视图的移动而移动，这样保持了视图与草绘图元之间的对应关系，避免因对应关系不对而引起不必要的误解。相关视图需用到工程图中二维草绘图的知识，读者可先对本节进行初步的了解，当学完二维草绘图的知识后再深入学习本节。

相关视图如图3.8.58所示，创建操作步骤如下。

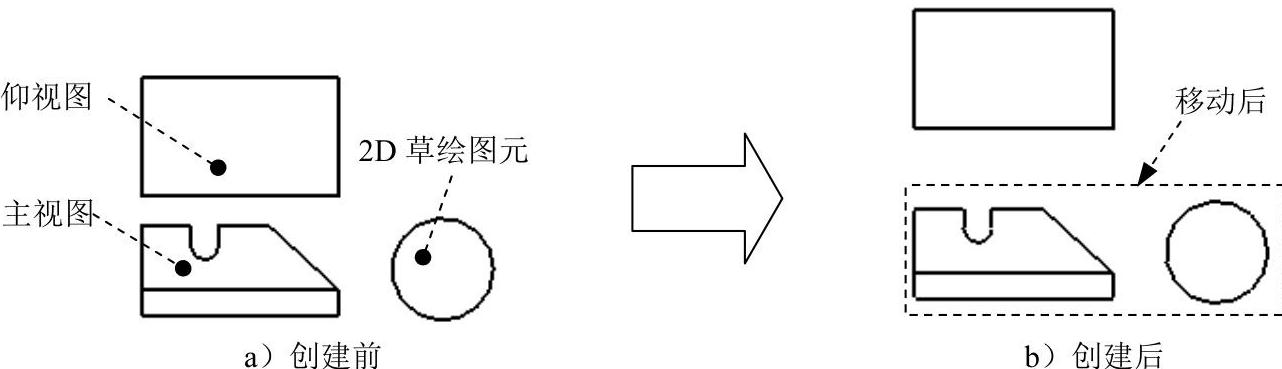

图3.8.58 创建相关视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.11，打开bracket_drw.drw工程图文件。

Step2.在功能选项卡区域的选项卡中单击按钮。系统弹出图3.8.59所示的菜单。

Step3.选择命令，系统弹出图3.8.60所示的“选择”对话框，框选图3.8.58a所示的2D草绘图元，再单击“选择”对话框中的按钮。

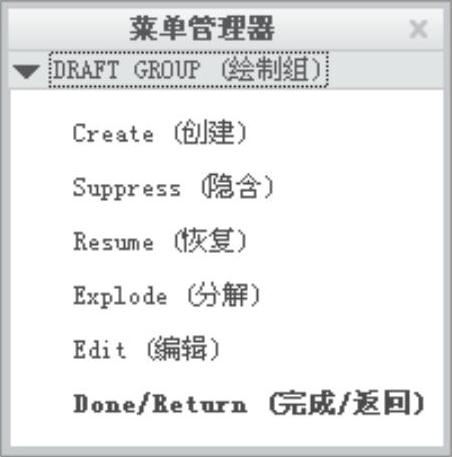

图3.8.59 “绘制组”菜单(www.daowen.com)

图3.8.60 “选择”对话框

Step4.完成上步操作后，系统显示提示，在此提示后输入组名“group”，单击按钮。

Step5.完成上步操作后，系统再次显示“选择”对话框，此时直接单击“选择”对话框中的按钮（或单击鼠标中键），然后选择菜单中的命令。

Step6.在功能选项卡区域的选项卡，然后右击图3.8.58a所示的2D草绘图元，在系统弹出的快捷菜单中选择命令。此时系统显示提示

。

Step7.选取图3.8.58a所示的主视图。至此已创建完成主视图和2D图元的相关视图，此时移动主视图，2D图元也会跟着移动，如图3.8.58b所示。
