多模型视图是指在同一张工程图中显示两个或多个零件视图的视图。当表达某个零件的结构时，需要参照其他零件的结构，就需要用到多模型视图。多模型视图中，各个零件的视图仍与其相应的零件模型相关联。

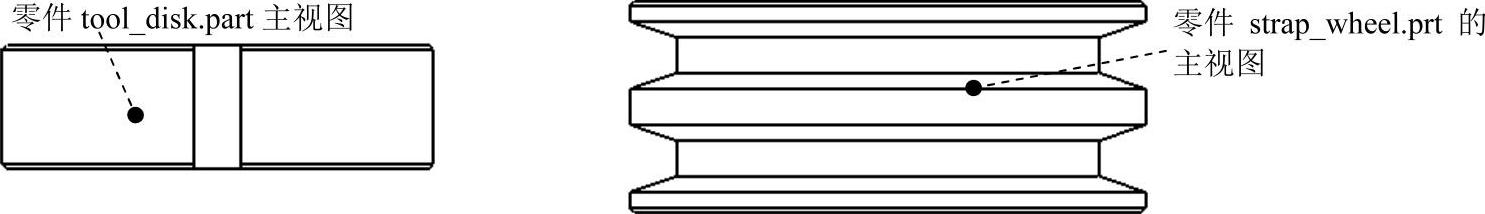

多模型视图如图3.8.55所示，创建操作方法如下。

图3.8.55 多模型视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.10，新建工程图文件并命名为multi_view，取消选中复选框（本例设置为，设置为，方向为“横向”，幅面大小为A3）。

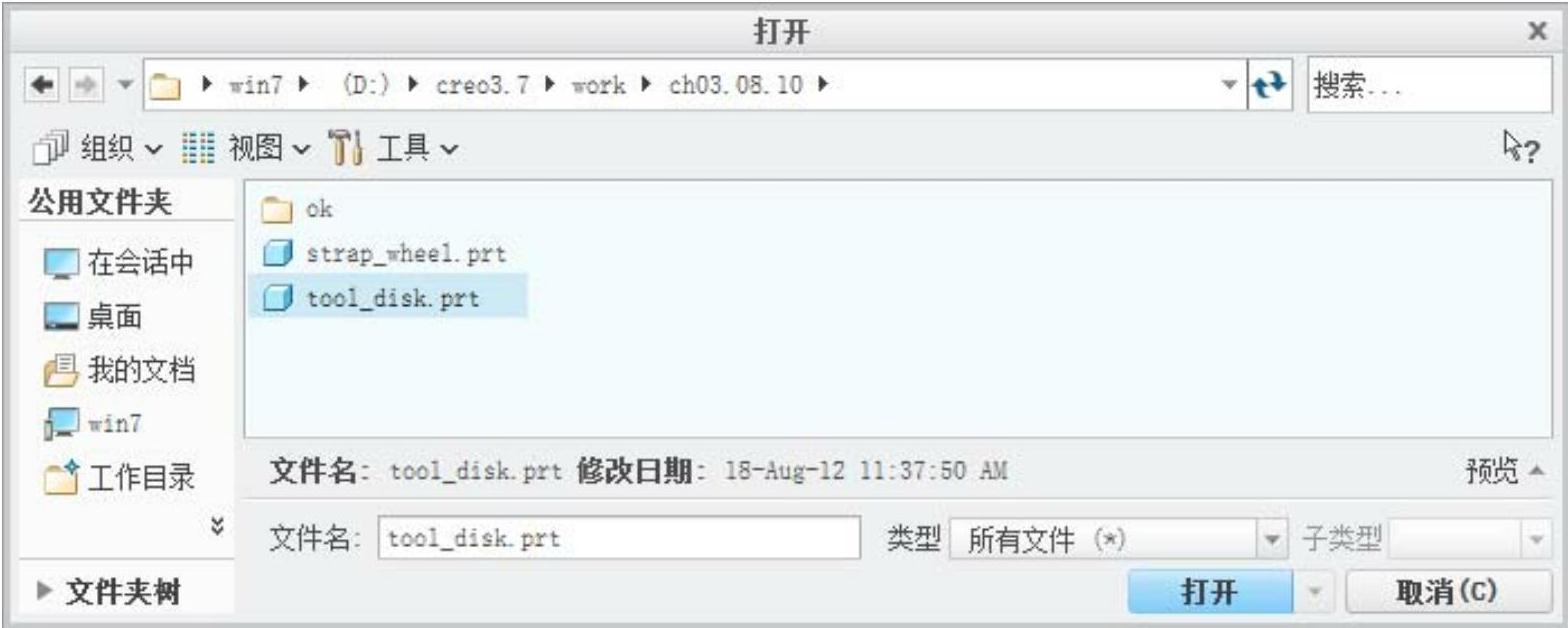

Step2.在绘图区中右击，在弹出的快捷菜单中选择命令，此时系统弹出图3.8.56所示的“打开”对话框，选取零件模型tool_disk.part，单击按钮。

图3.8.56 “打开”对话框

Step3.此时系统出现提示，在绘图区左侧单击，此时绘图区出现系统默认的零件tool_disk.part的轴测图，并弹出“绘图视图”对话框。(www.daowen.com)

Step4.在“绘图视图”对话框中的区域中，选中中的单选项，在中找到视图名称，单击按钮，完成零件tool_disk.part主视图的创建。

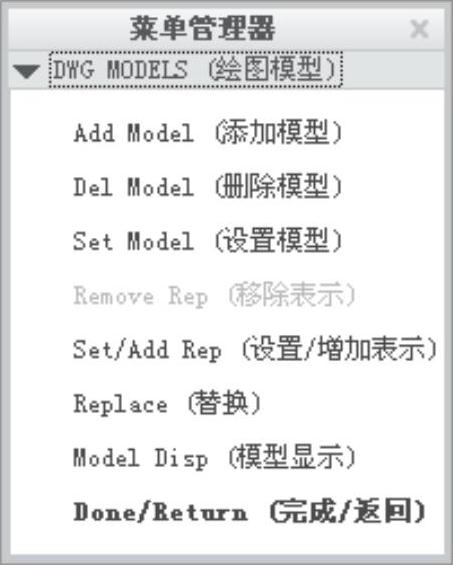

Step5.在绘图区中右击，在弹出的快捷菜单中选择命令，系统弹出图3.8.57所示的菜单。

Step6.在菜单中选择命令，此时系统弹出“打开”对话框，从中选择零件模型strap_wheel.prt，单击按钮，再选择，此时系统显示提示。

Step7.在绘图区中右击，在弹出的快捷菜单中选择命令，在的提示下，在零件模型tool_disk.part的主视图的右侧选取一点，此时在绘图区出现系统默认的零件strap_wheel.prt的轴测图，并弹出“绘图视图”对话框。

Step8.在“绘图视图”对话框中按视图方向“V1”设置零件模型strap_wheel.prt的视图，单击“绘图视图”对话框中的按钮，关闭对话框，完成零件strap_wheel.prt的主视图的创建。

图3.8.57 菜单管理器
