移出剖面也被称为“断面图”，常用在只需表达零件断面的场合下，这样可以使视图简化，又能使视图所表达的零件结构清晰易懂。在创建移出剖面时关键是要将“绘图视图”对话框中的设置为选项。移出剖面如图3.8.50所示，创建操作步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.09，打开文件shaft_drw.drw。

Step2.在功能选项卡区域的选项卡中单击按钮。

Step3.在系统的提示下，在图形区的主视图的右侧单击，此时绘图区出现系统默认的零件模型的轴测图，如图3.8.51所示，并弹出“绘图视图”对话框。

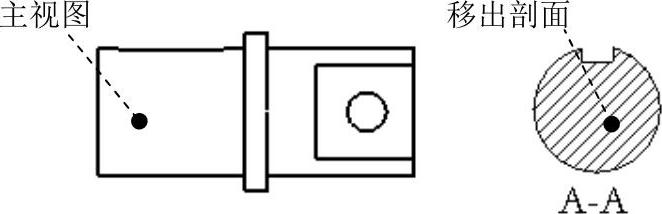

图3.8.50 移出剖面

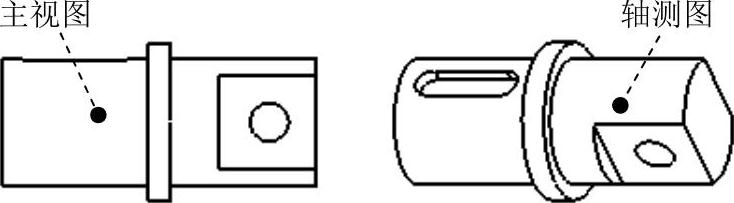

图3.8.51 轴测图

Step4.在“绘图视图”对话框中的区域中，选中中的单选项，在中找到视图名称，此时“绘图视图”对话框（一）如图3.8.52所示，单击对话框中的按钮。

图3.8.52 “绘图视图”对话框（一）

Step5.设置剖视图选项。在“绘图视图”对话框中，选取区域中的选项；将设置为，然后单击按钮；将设置为；在下拉列表框中选取剖截面，在下拉列表框中选取选项，设置完成后对话框如图3.8.53所示，最后单击对话框中的按钮，关闭对话框，完成移出剖面的添加，如图3.8.54所示。(www.daowen.com)

图3.8.53 “绘图视图”对话框（二）

Step6.添加箭头。

（1）选取图3.8.54所示的断面图，然后右击，从快捷菜单中选择命令。

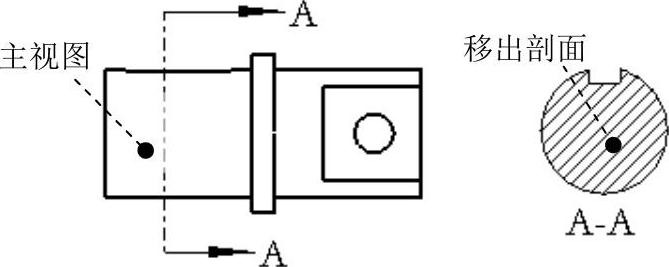

图3.8.54 移出剖面

（2）在系统的提示下，单击主视图，系统自动生成箭头。

注意：

本章在选取新制工程图模板时选用了“空”模板，如果选用了其他模板，所得到的箭头可能会有所差别。

移出剖面是用一般方法创建的，故可以随便移动，这样可以放在图纸上合适的位置，可以充分利用图纸的幅面来表达零件的结构。

在创建带有截面的视图时，可以将模型边可见性设置为区域来表达只被剖截到的部分
