如何创建局部放大视图

放大视图是对视图的局部进行放大显示,所以又被称为“局部放大视图”。放大视图以放大的形式显示所选定区域,可以用于显示视图中相对尺寸较小且较复杂的部分,增加图样的可读性;创建局部放大视图时需先在视图上选取一点作为参照中心点并草绘一条样条曲线以选定放大区域,放大视图所显示的大小和图纸缩放比例有关。例如,图纸比例为1:2时,则放大视图所显示的大小为其父项视图的两倍,并可以根据实际需要调整比例,这在后面视图的编辑与修改中会讲到。

放大视图如图3.8.38所示,其操作过程如下。

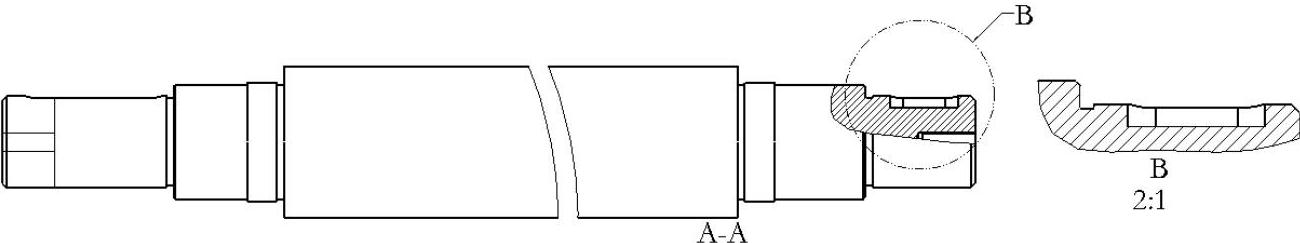

图3.8.38 局部放大视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.06,打开文件shaft_drw.drw。

Step2.在功能选项卡区域的978-7-111-47152-3-Chapter03-587.jpg选项卡中单击978-7-111-47152-3-Chapter03-588.jpg按钮

Step3.在系统978-7-111-47152-3-Chapter03-589.jpg的提示下,在图样的边线上选取一点(在视图的非边线的地方选取的点,系统不认可),此时在选取的点附近出现一个十字线,如图3.8.39所示。

注意:在视图较小的情况下,此十字线不易看见,可通过放大视图区来观察;移动或缩放视图区时,十字线可能会消失,但不妨碍操作的进行。

Step4.绘制放大视图的轮廓线。在系统978-7-111-47152-3-Chapter03-590.jpg的提示下,绘制图3.8.40所示的样条线以定义放大视图的轮廓,当绘制到封闭时,单击中键结束绘制(在绘制边界线前,不要选择样条线的绘制命令,而是直接单击进行绘制)。

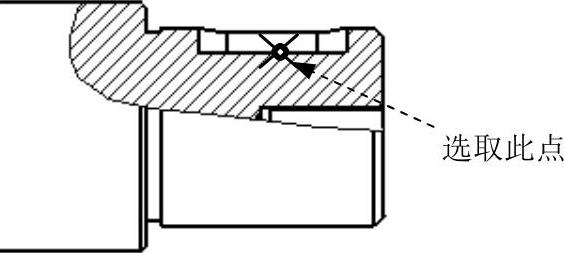

图3.8.39 选择放大图的中心点

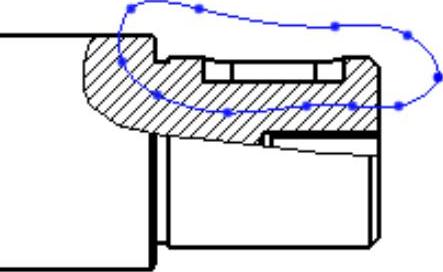

图3.8.40 放大图的轮廓线(www.daowen.com)

Step5.在系统978-7-111-47152-3-Chapter03-593.jpg的提示下,在图形区选取一点来放置放大图。

Step6.设置轮廓线的边界类型。

(1)在创建的局部放大视图上双击,系统弹出图3.8.41所示的“绘图视图”对话框(一)。

(2)在978-7-111-47152-3-Chapter03-594.jpg文本框中输入放大图的名称B;在978-7-111-47152-3-Chapter03-595.jpg下拉列表中,选取978-7-111-47152-3-Chapter03-596.jpg选项,然后单击978-7-111-47152-3-Chapter03-597.jpg按钮,此时轮廓线变成一个双点画线的圆,如图3.8.42所示。

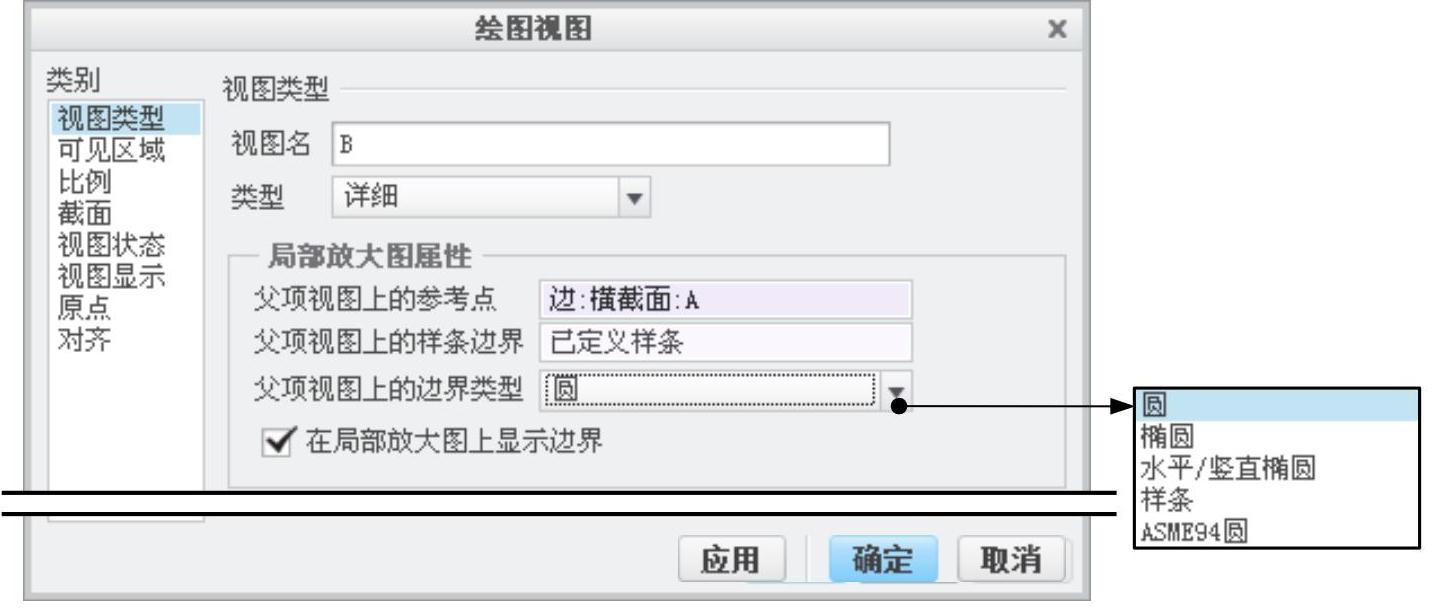

图3.8.41 “绘图视图”对话框(一)

Step7.在“绘图视图”对话框中,选取978-7-111-47152-3-Chapter03-599.jpg区域中的978-7-111-47152-3-Chapter03-600.jpg选项,再选中978-7-111-47152-3-Chapter03-601.jpg单选项,然后在后面的文本框中输入比例值2.000,如图3.8.43所示。

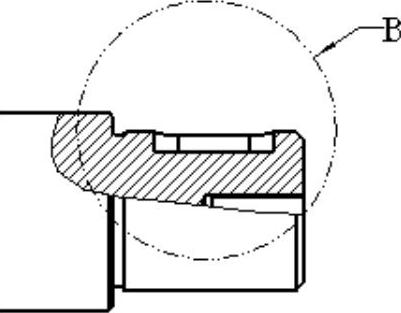

图3.8.42 注释文本的放置位置

Step8.单击对话框中的978-7-111-47152-3-Chapter03-603.jpg按钮,关闭对话框。

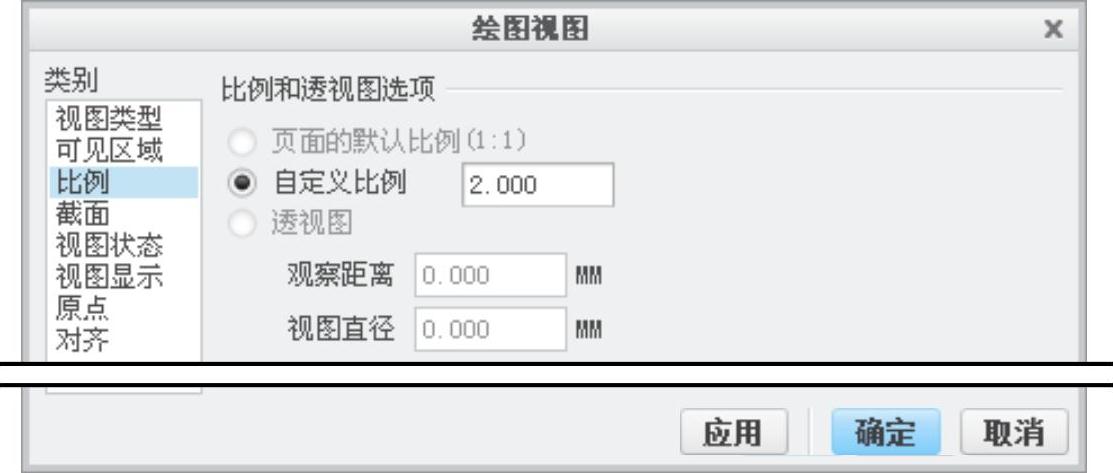

图3.8.43 “绘图视图”对话框(二)
