在机械制图中，经常遇到一些细长形的零件，若要反映整个零件的尺寸形状，需用大幅面的图纸来绘制。为了既节省图纸幅面，又可以反映零件形状尺寸，在实际绘图中常采用破断视图。破断视图指的是从零件视图中删除选定两点之间的视图部分，将余下的两部分合并成一个带破断线的视图。创建破断视图之前，应当在当前视图上绘制破断线。通常有两种方法绘制破断线：一是通过创建几个断点，然后以绘制通过这些断点的直线（垂直线或者水平线）作为破断线；二是通过绘制样条曲线、选取视图轮廓为“S”曲线或几何上的心电图形等形状来作为破断线。确认后系统将删除视图中两破断线间的视图部分，合并保留需要显示的部分（即破断视图）。下面以创建图3.8.1所示长轴的破断视图为例说明创建破断视图的一般操作步骤。

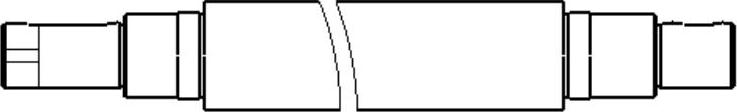

图3.8.1 破断视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.01，打开文件shaft_drw.drw。

说明：在创建投影视图时，如果视图显示为着色，而不是线框模式，请读者参照3.7.1节中的操作步骤，先将投影视图的显示模式调整为“无隐藏线”模式，再进行其他操作。本章或以后章节中出现此情况，将不在操作步骤中指出。

Step2.双击图形区中的视图，系统弹出“绘图视图”对话框。

Step3.在该对话框中，选取区域中的选项，将设置为，如图3.8.2所示。

Step4.单击“添加断点”按钮，再选取图3.8.3所示的点（注意：点在图元上，不是在视图轮廓线上），接着在系统的提示下绘制一条垂直线作为第一破断线（不用单击“草绘直线”按钮，直接以刚才选取的点作为起点绘制垂直线），此时视图如图3.8.4所示，然后选取图3.8.4所示的点，此时自动生成第二破断线，如图3.8.5所示。

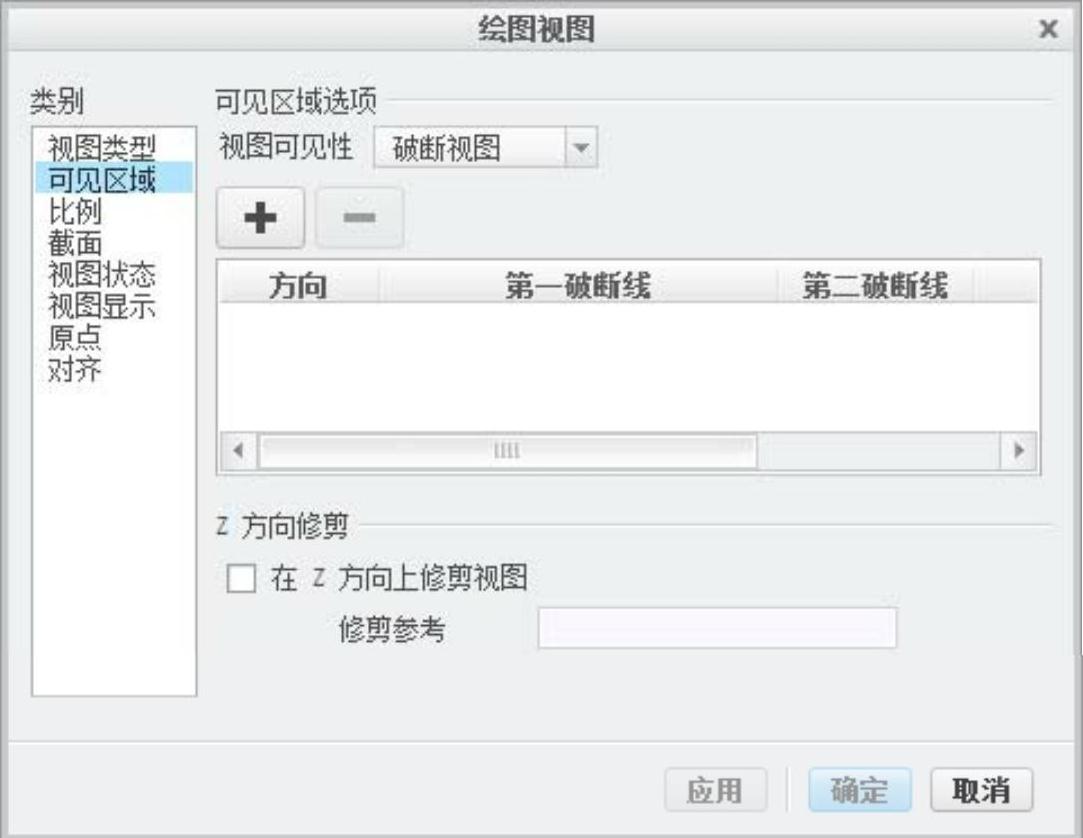

图3.8.2 “绘图视图”对话框

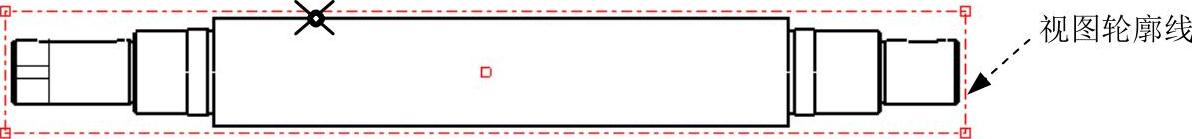

图3.8.3 选取点

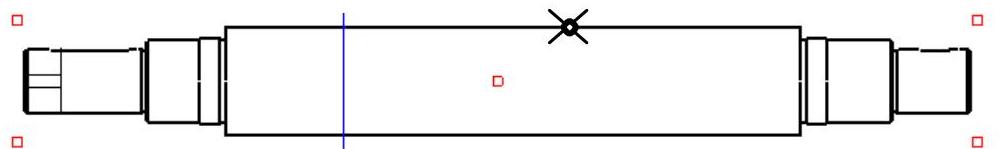

图3.8.4 绘制垂直线和选取点

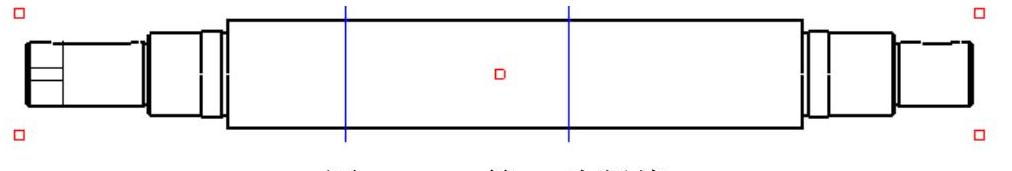

图3.8.5 第二破断线

Step5.选取破断线样式。在栏中选取选项，如图3.8.6所示。(www.daowen.com)

图3.8.6 选择破断线样式

Step6.绘制图3.8.7所示的样条曲线（不用单击草绘样条曲线按钮，直接在图形区绘制样条曲线），草绘完成后单击中键，此时生成草绘样式的破断线，如图3.8.8所示。

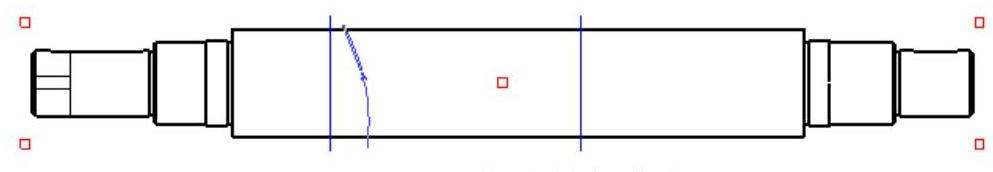

图3.8.7 草绘样条曲线

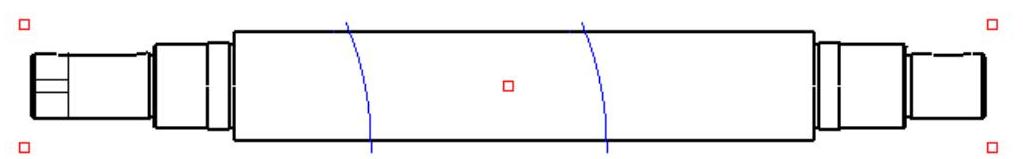

图3.8.8 生成“草绘”样式的破断线

注意：如果在草绘样条曲线时，样条曲线和视图的相对位置不同，则视图被删除的部分不同，如图3.8.9所示。

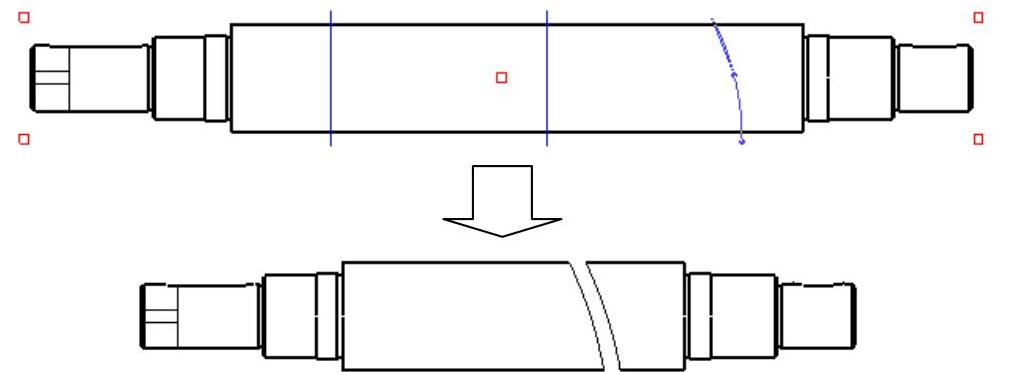

图3.8.9 样条曲线相对位置不同时的破断视图

Step7.单击“绘图视图”对话框中的按钮，关闭对话框，此时生成图3.8.1所示的破断视图。

说明：

选取不同的“破断线线体”将会得到不同的破断线效果，如图3.8.10所示。

在工程图配置文件中，可以用broken_view_offset参数来设置破断线的间距，也可在图形区先解除视图锁定，然后拖动破断视图中的一个视图来改变破断线的间距。

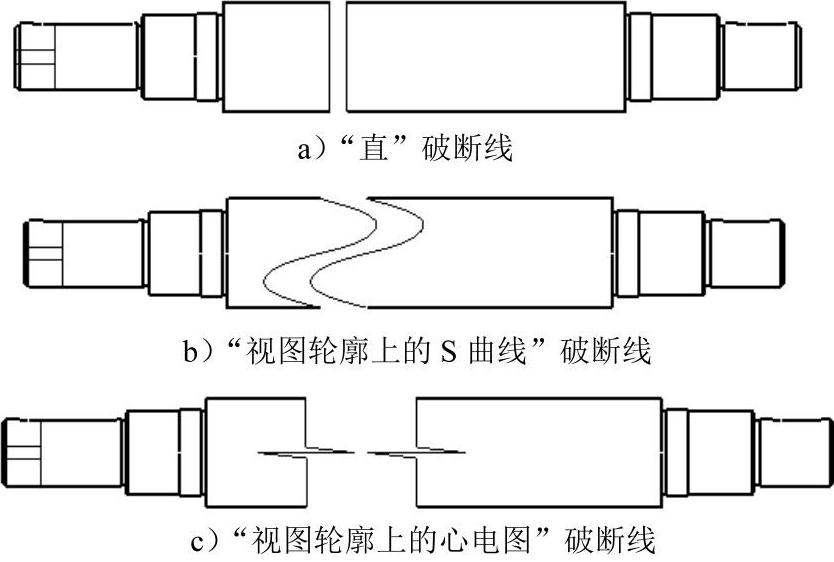

图3.8.10 几种破断线效果
