在工程图中创建图3.4.11所示的轴测图的目的主要是为了方便读图（图3.4.11所示的轴测图为隐藏线的显示状态），其创建方法与主视图基本相同，它也是作为“一般”视图来创建的。通常轴测图是作为最后一个视图添加到图纸上的。下面说明其操作的一般过程。

Step1.在绘图区中右击，从弹出的快捷菜单中选择命令。

Step2.在系统的提示下，在图形区选取一点作为轴测图位置点。

Step3.系统弹出图3.4.12所示的“绘图视图”对话框，选取查看方位（可以选取，也可以预先在3D模型中保存好创建的合适方位，再选取所保存的方位）。

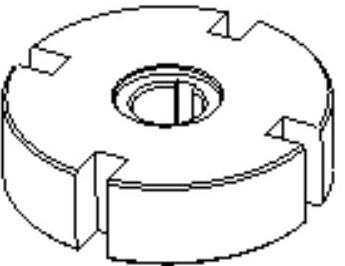

图3.4.11 轴测图(www.daowen.com)

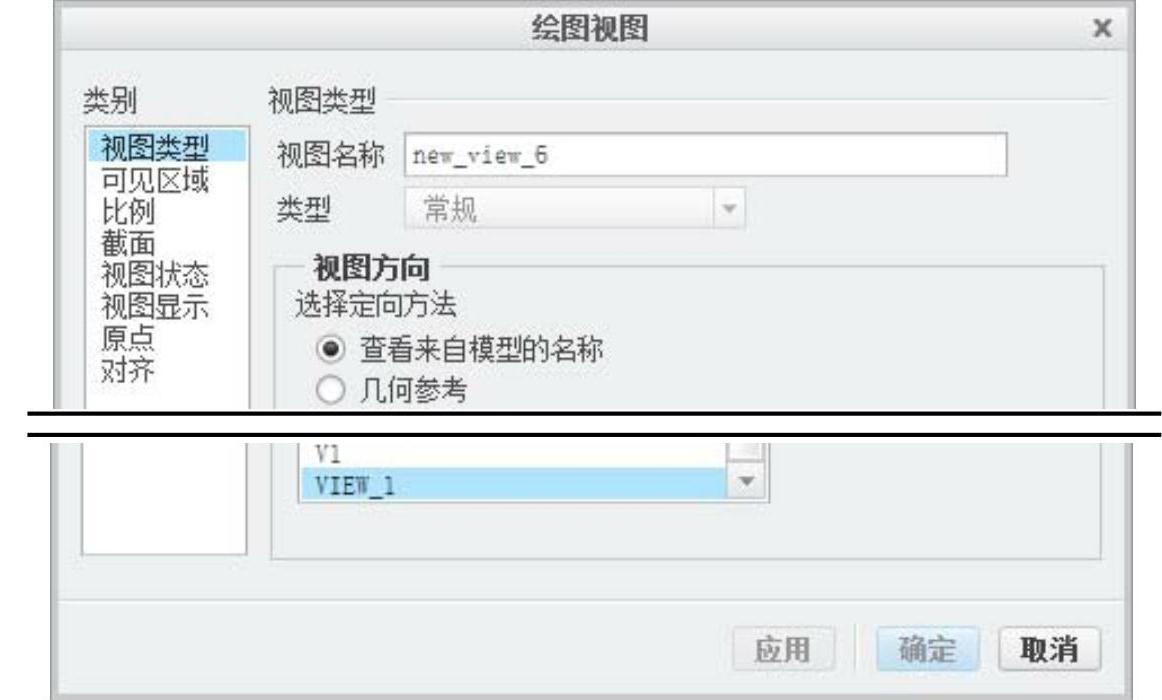

图3.4.12 “绘图视图”对话框

Step4.定制比例。在“绘图视图”对话框中，选取区域中的选项，选中单选项，并输入比例数值1。

Step5.单击对话框中的按钮，关闭对话框。

注意：要使轴测图的摆放方位满足表达要求，可先在零件或装配环境中，将模型在空间摆放到合适的视角方位，然后将这个方位保存成一个视图名称（如VIEW_1）。然后在工程图中，在添加轴测图时，选取已保存的视图方位名称（如VIEW_1），即可进行视图定向。这种方法很灵活，能使创建的轴测图摆放成任意方位，以适应不同的表达要求。具体操作请读者回顾预备知识里的相关内容。
