下面以图3.4.2所示的tool_disk.prt零件的主视图为例，说明创建主视图的操作方法。

Step1.设置工作目录。选择命令，将工作目录设置至D:\creo3.7\work\ch03.04。

Step2.在工具栏中单击“新建”按钮，新建一个名为tool_disk_drw的工程图。选取三维模型tool_disk.prt（文件路径为D:\creo3.7\work\ch03.04\tool_disk.prt）为绘图模型，选取空模板，方向为“横向”，幅面大小为A2，进入工程图模块。

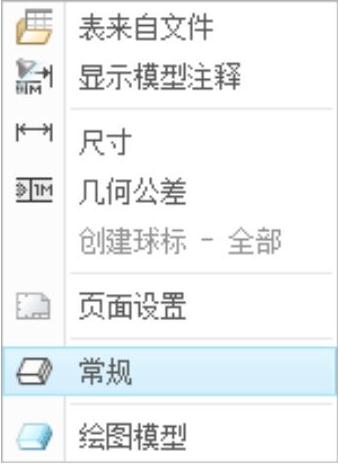

Step3.在绘图区中右击，系统弹出图3.4.3所示的快捷菜单，在该快捷菜单中选择命令。

图3.4.2 主视图

图3.4.3 快捷菜单

说明：

选择命令后，系统弹出“选择组合状态”对话框，在该对话框的列表区域中选择选项，单击按钮，即可进入工程图环境；在该对话框中选中复选框，以后不再弹出该对话框。

还有一种进入“常规”命令的方法，在功能选项卡区域的布胃选项卡中单击常规按钮

如果在图3.3.2所示的“新建绘图”对话框（一）中没有默认模型，也没有选取模型，那么在执行命令后，系统会弹出一个文件“打开”对话框，让用户选取一个三维模型来创建其工程图。

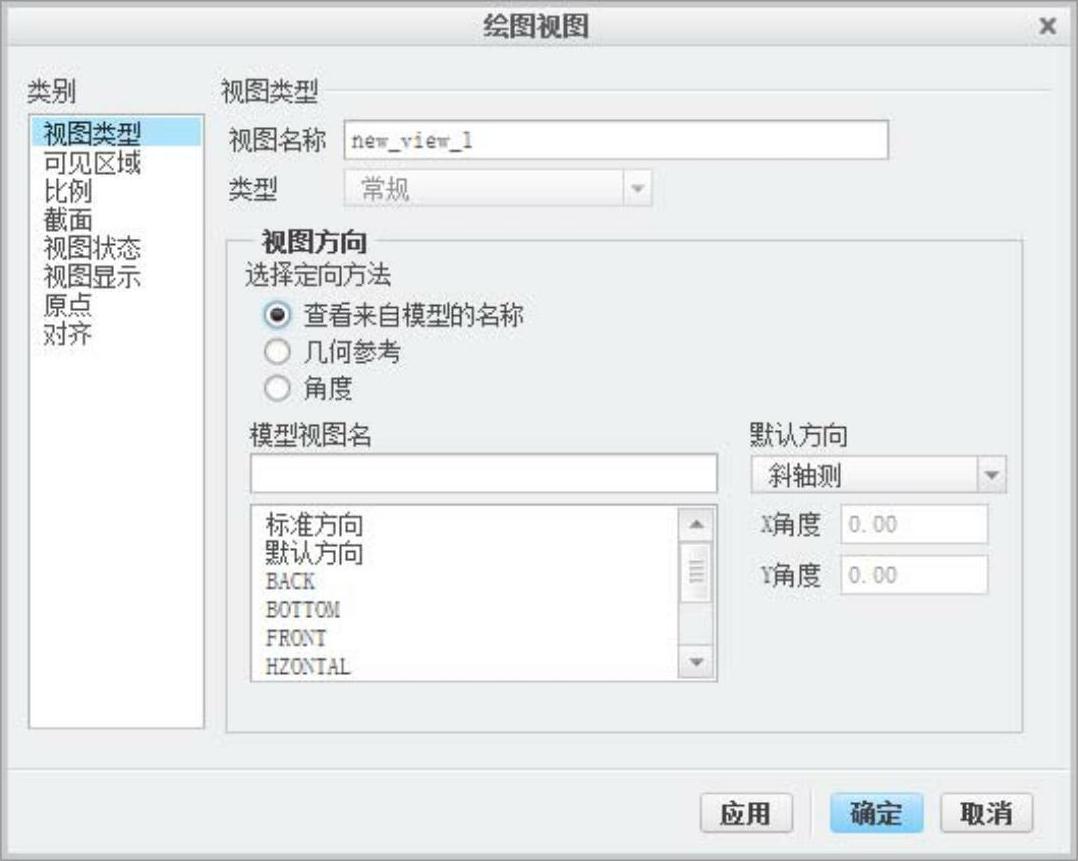

Step4.在系统的提示下，在屏幕图形区选取一点。此时绘图区会出现系统默认的零件轴测图，并弹出图3.4.4所示的“绘图视图”对话框（一）。

Step5.定向视图。视图的定向一般采用下面两种方法。

图3.4.4 “绘图视图”对话框（一）

方法一：采用几何参考进行定向。

（1）定义放置参考1。(www.daowen.com)

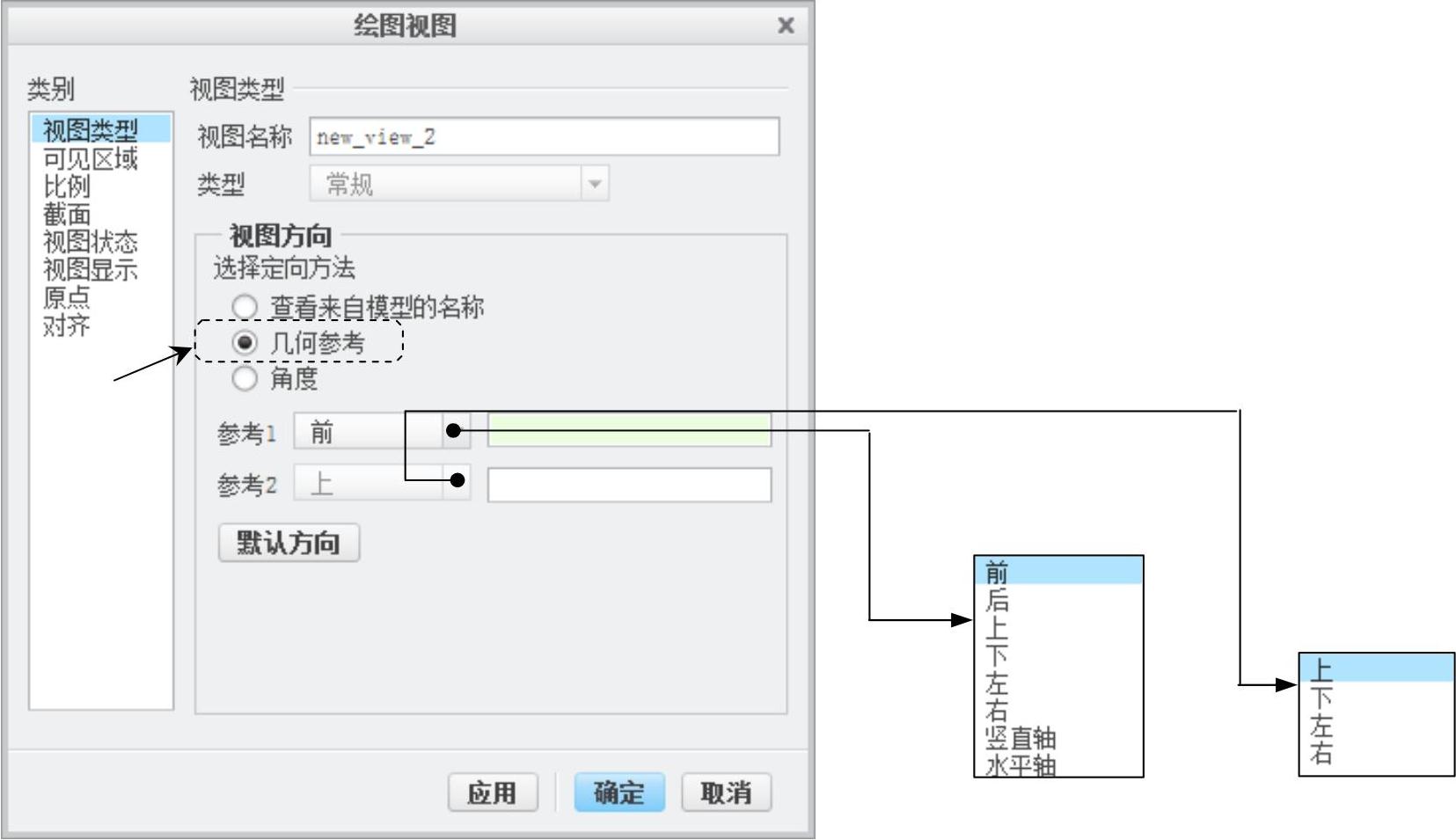

①在“绘图视图”对话框中，选取区域中的选项；在对话框的区域中，选中单选项，如图3.4.5所示。

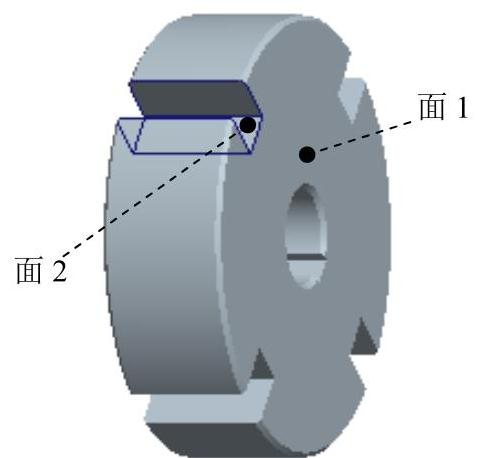

②在对话框的下拉列表中选取选项，在图形区中选择图3.4.6所示的面1；该步操作的意义是将所选模型表面放置在前面，即与屏幕平行的位置。

（2）定义放置参照2。在对话框的下拉列表中选取选项，在图形区中选取图3.4.6所示的面2；该步操作的意义是将所选模型表面放置在屏幕的上部，此时模型视图的方位如图3.4.2所示。

说明：如果此时希望返回以前的默认状态，请单击对话框中的按钮。

图3.4.5 “绘图视图”对话框（二）

方法二：采用已保存的视图方位进行定向。

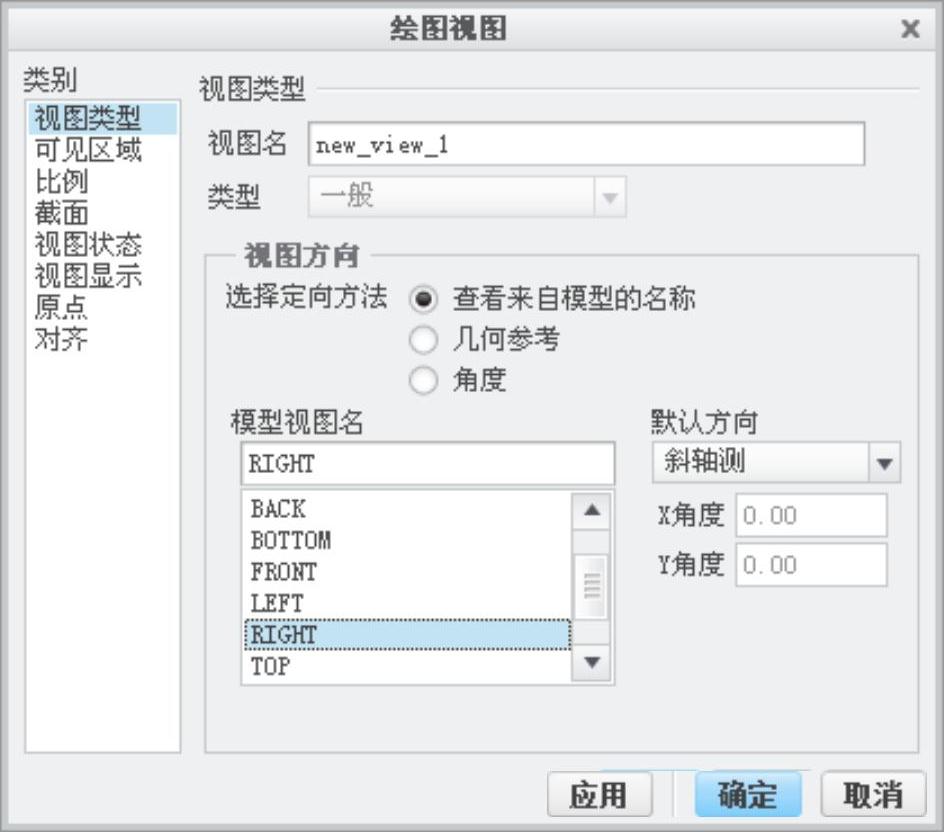

在图3.4.7所示“绘图视图”对话框的区域中，选中单选项，在的列表中选取已保存的视图，然后单击按钮，系统将按的方位定向视图。

图3.4.6 模型的定向

图3.4.7 “绘图视图”对话框

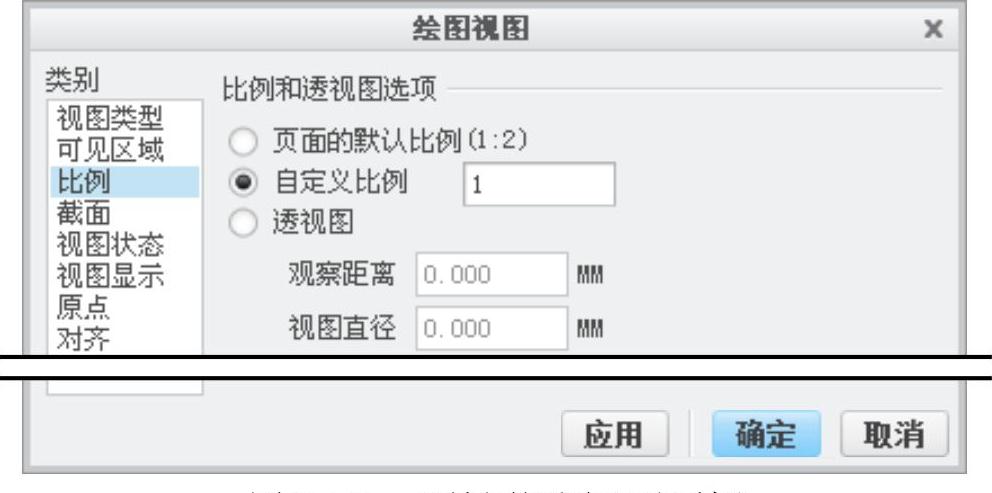

Step6.定制比例。在系统弹出的“绘图视图”对话框中选择区域中的选项，选中单选项，并输入比例数值1，如图3.4.8所示。

Step7.单击“绘图视图”对话框中的按钮，关闭对话框，在工具栏中单击按钮，将视图的显示状态设置为“隐藏线”。至此，完成了主视图的创建。

图3.4.8 “绘图视图”对话框
