有了前面的预备知识,读者现在可以开始绘制工程图了。首先新建一个工程图。新建工程图的操作过程如下。
Step1.先将工作目录设置至D:\creo3.7\work\ch03.03,然后在工具栏中单击“新建”按钮。
Step2.在弹出的图3.3.1所示的“新建”对话框中,进行下列操作。
(1)选中区域中的单选项。
注意:在这里不要将“草绘”和“绘图”两个概念相混淆。“草绘”是指在二维平面里绘制图形;“绘图”指的是绘制工程图。
(2)在文本框中输入工程图的文件名,例如tool_disk_drw。
(3)取消选中复选框,即不使用默认的模板。
(4)在对话框中单击按钮,系统弹出图3.3.2所示的“新建绘图”对话框(一)。
图3.3.2所示的“新建绘图”对话框(一)中各选项的功能说明如下。
区域:在该区域中选取要生成工程图的零件或装配模型,一般系统会默认选取当前活动的模型,如果要选取其他模型,请单击按钮。
区域:在该区域中选取工程图模板。
单选项:在图3.3.2所示的区域中选取图纸方向,其中”可变”为自定义图纸幅面尺寸,在区域中定义图纸的幅面尺寸:使用此单选项打开的绘图文件既不使用模板,也不使用图框格式。
单选项:在图3.3.3所示的区域中,单击按钮,然后选取所需的格式文件,并将其打开;其中,打开的绘图文件只使用其图框格式,不使用模板。
单选项:在图3.3.4所示区域的文件列表中选取所需模板或单击按钮,然后选取所需的模板文件。
(www.daowen.com)

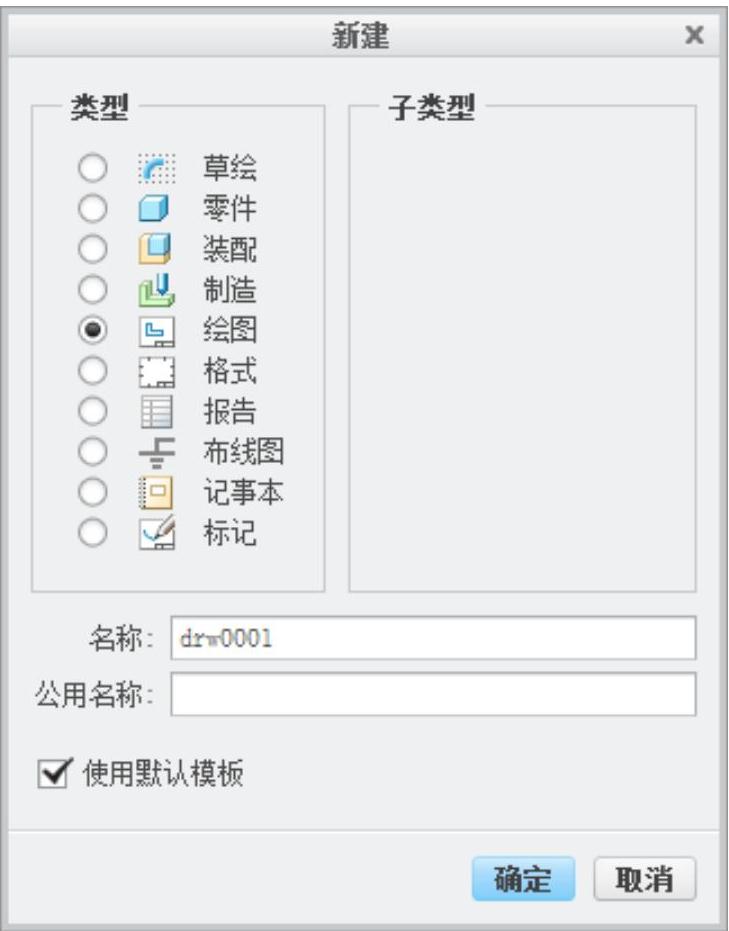

图3.3.1 “新建”对话框

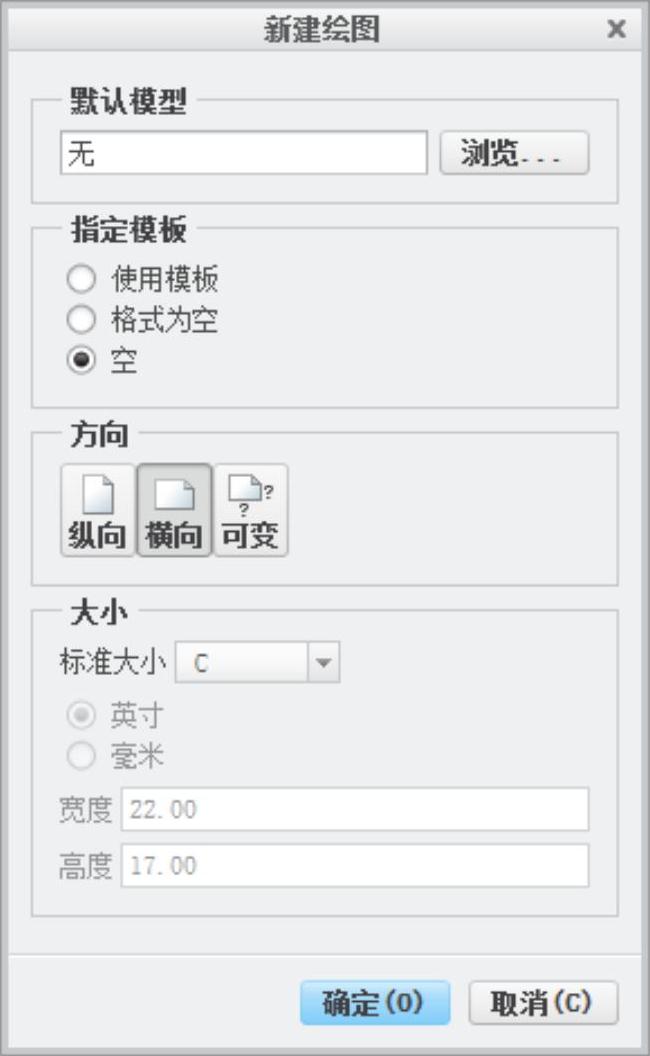

图3.3.2 “新建绘图”对话框(一)

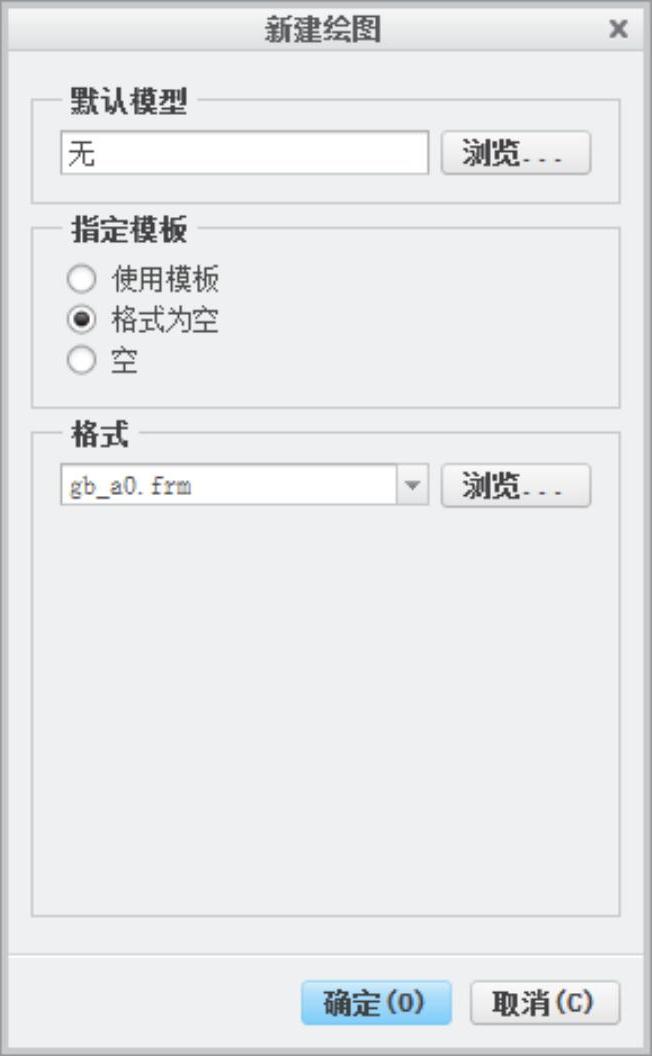

图3.3.3 “新建绘图”对话框(二)

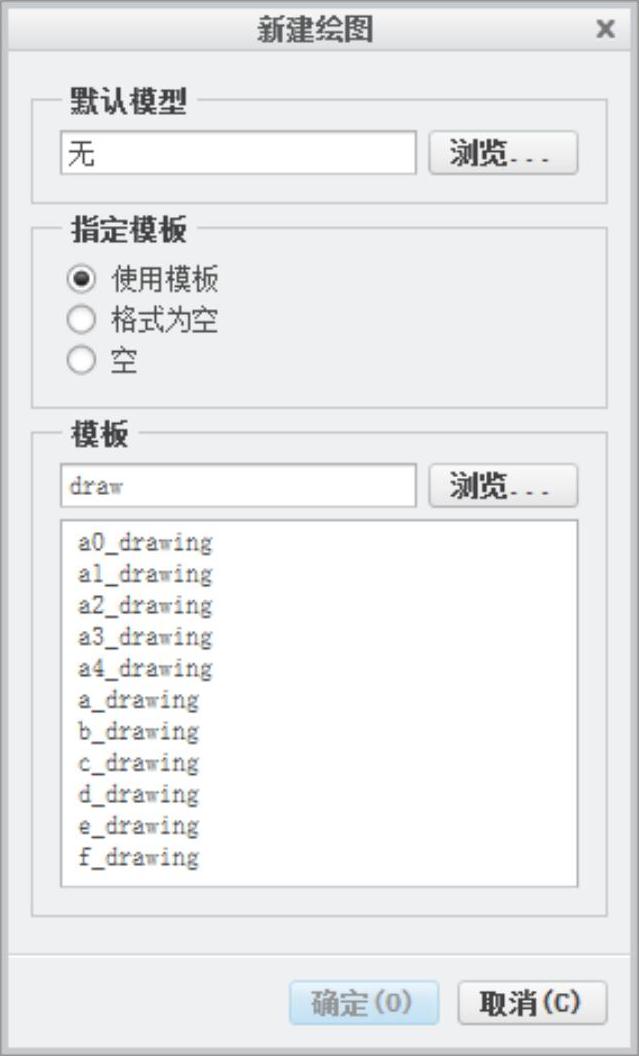

图3.3.4 “新建绘图”对话框(三)
Step3.定义工程图模板。
(1)在图3.3.2所示的“新建绘图”对话框(一)中,单击按钮,在图3.3.5所示的“打开”对话框中选取模型文件tool_disk.prt,单击按钮。
(2)在区域中选中单选项,在区域中单击“横向”按钮,然后在区域的下拉列表中选取选项。
注意:在本书中,如无特别说明,默认工程图模板为空模板,方向为“横向”,幅面尺寸为A3。
(3)在对话框中单击按钮,则系统将会自动进入工程图模式(工程图环境)。

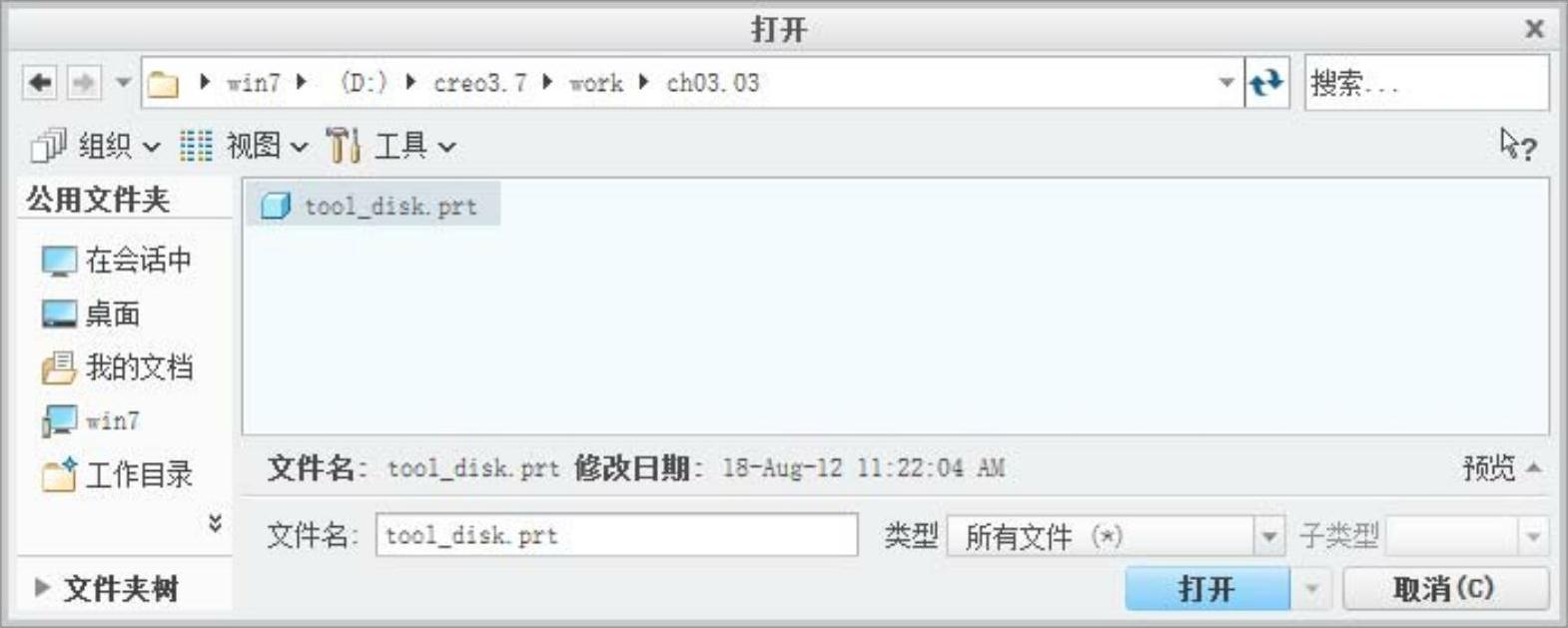

图3.3.5 “打开”对话框
