视图定向操作详解:方向选择与新建视图保存

在工程图中,常常需要绘制各种方位的视图(如主视图、俯视图、侧视图及轴测图等),而在模型的零件或装配环境中,可以方便地保存模型的方位定向,然后将保存的视图定向应用到工程图中。下面介绍在模型的零件或装配环境中给零件模型定向的两种方法。

先将工作目录设置至D:\creo3.7\work\ch03.02.01,然后打开文件tool_disk.prt。

方法一:

Step1.在978-7-111-47152-3-Chapter03-138.jpg功能选项卡中单击978-7-111-47152-3-Chapter03-139.jpg按钮,系统弹出图3.2.1所示的“视图管理器”对话框,在978-7-111-47152-3-Chapter03-140.jpg选项卡中单击978-7-111-47152-3-Chapter03-141.jpg按钮,并命名新建视图为V1,按回车键确认,然后选择978-7-111-47152-3-Chapter03-142.jpg978-7-111-47152-3-Chapter03-143.jpg978-7-111-47152-3-Chapter03-144.jpg命令。系统弹出图3.2.2所示的“方向”对话框。

Step2.定义放置参考。

(1)定义放置参考1。单击方向对话框中978-7-111-47152-3-Chapter03-145.jpg下面的箭头978-7-111-47152-3-Chapter03-146.jpg,在弹出的方位列表中选取978-7-111-47152-3-Chapter03-147.jpg选项,然后选取图3.2.3a所示的面1。这一步操作的意义是将所选模型表面放置在前面,即与屏幕平行的位置。

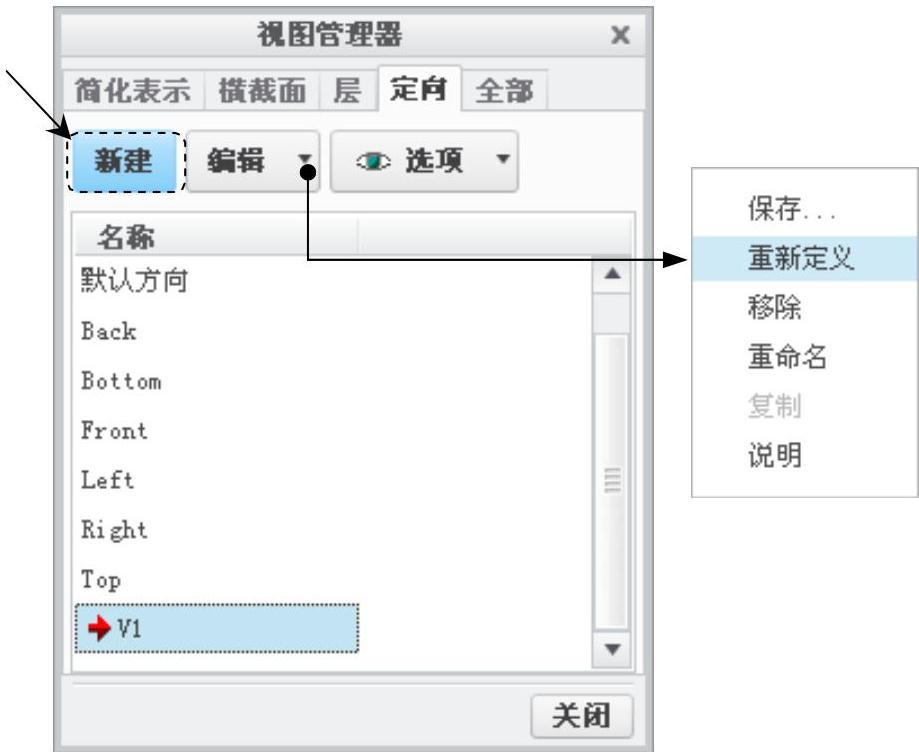

图3.2.1 “视图管理器”对话框

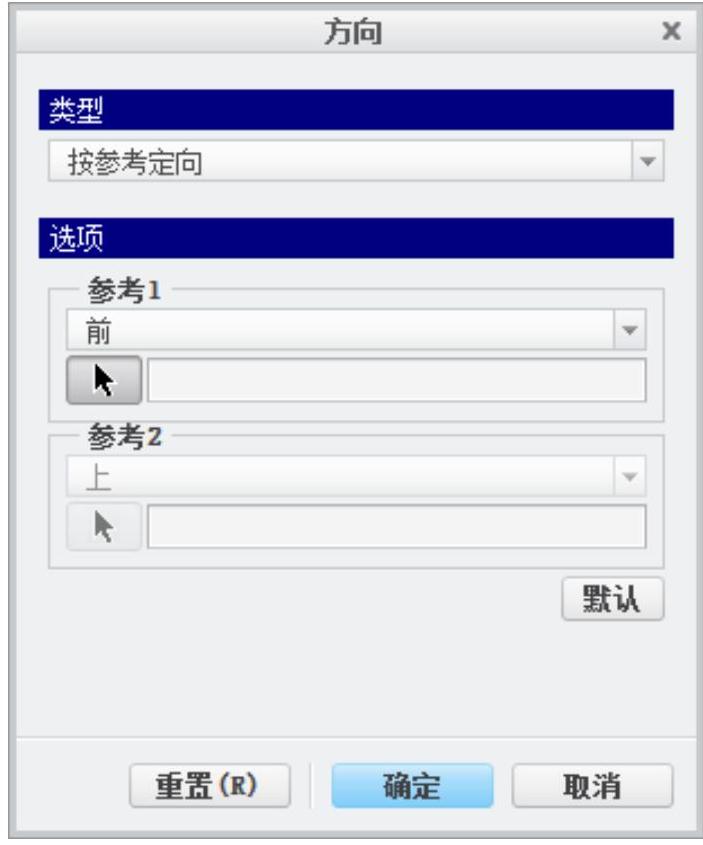

图3.2.2 “方向”对话框(www.daowen.com)

(2)定义放置参考2。单击对话框中978-7-111-47152-3-Chapter03-150.jpg下面的箭头978-7-111-47152-3-Chapter03-151.jpg,在弹出的方位列表中选取978-7-111-47152-3-Chapter03-152.jpg选项,然后选取图3.2.3a中的面2。该步操作的意义是将所选模型表面放置在屏幕的上部。此时,定向视图操作完成,结果如图3.2.3b所示。

说明:如果此时希望返回以前的默认状态,请单击对话框中的978-7-111-47152-3-Chapter03-153.jpg按钮。

方法二:

方法二较为简单,建议读者使用这种方法。具体操作步骤是:首先按住中键转动模型至所需方位,在978-7-111-47152-3-Chapter03-154.jpg功能选项卡中单击978-7-111-47152-3-Chapter03-155.jpg下的978-7-111-47152-3-Chapter03-156.jpg按钮,在图3.2.4所示的“方向”对话框中单击978-7-111-47152-3-Chapter03-157.jpg区域,新建一个名称为view_1的视图,最后单击978-7-111-47152-3-Chapter03-158.jpg978-7-111-47152-3-Chapter03-159.jpg按钮,此时系统将当前视图的方位保存为view_1视图。

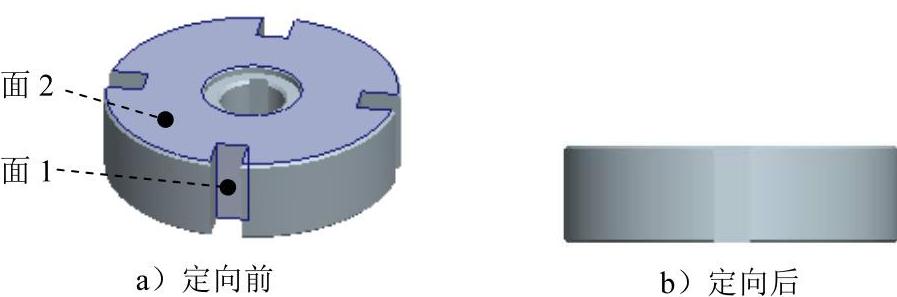

图3.2.3 模型的定向

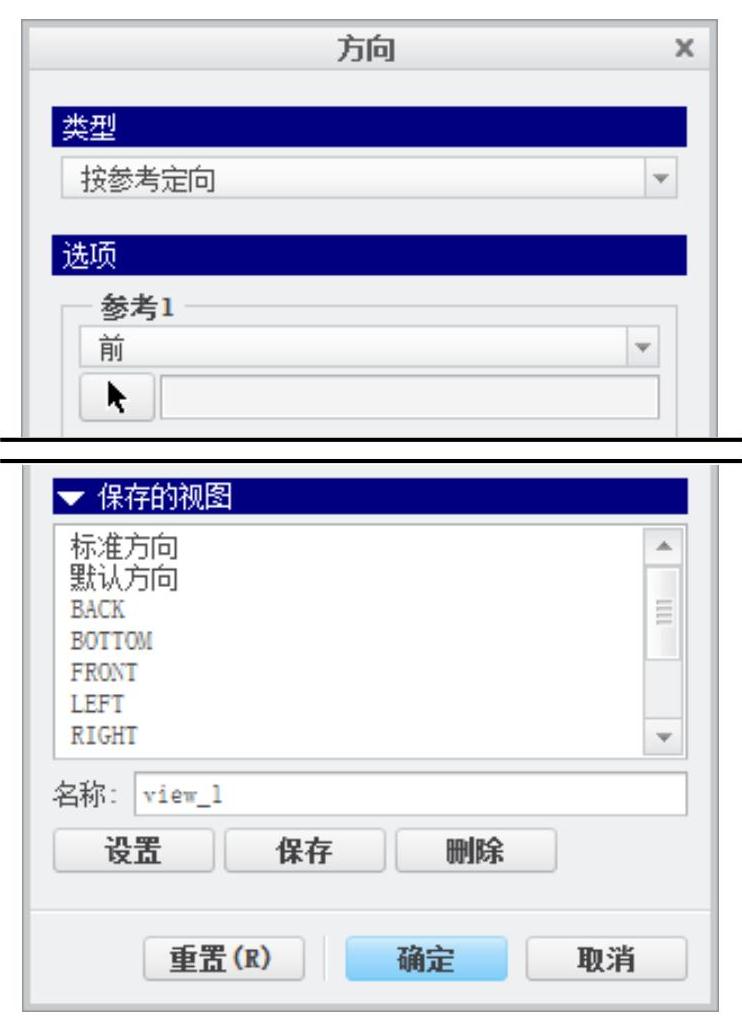

图3.2.4 “方向”对话框

说明:使用方法二也可以对模型进行定位
