在Creo 3.0软件的“绘图视图”对话框中，将视图类型分为六种，这六种视图是生成其他类型视图的基础，下面将概括介绍这六种视图类型，具体的操作和使用方法将在后面的章节中详细介绍。

1．一般视图

在工程图中放置的第一个视图称为一般视图，如图3.1.1所示。一般视图常被用作主视图，根据一般视图可以创建辅助视图、轴测视图、左视图和俯视图等视图。

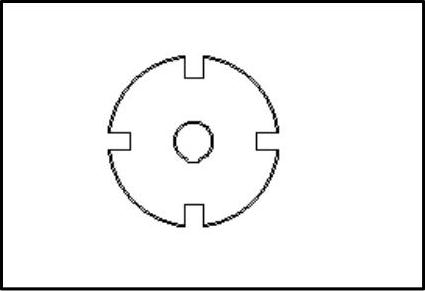

图3.1.1 一般视图

在功能选项卡区域的选项卡中单击按钮，系统弹出“选择组合状态”对话框，在该对话框的列表区域中选择选项，单击按钮；在图形区单击一点，系统弹出图3.1.2所示一般视图的“绘图视图”对话框。

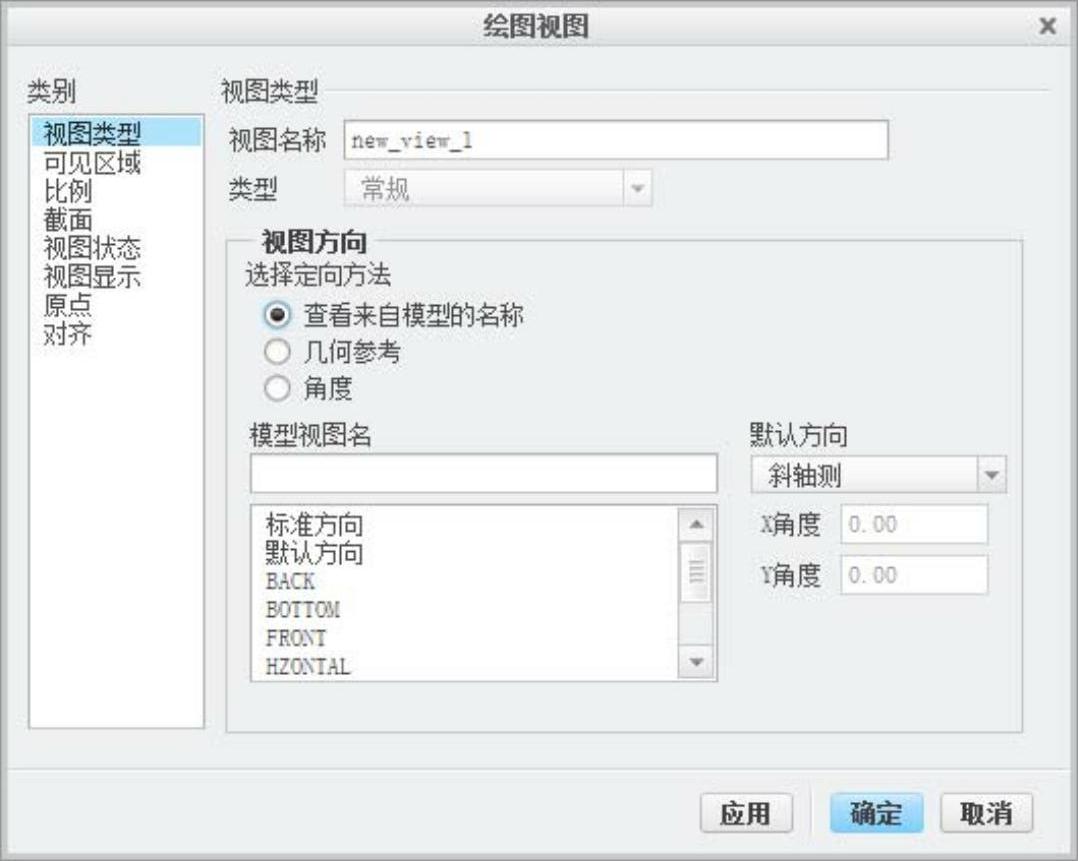

图3.1.2 一般视图的“绘图视图”对话框

图3.1.2所示的“绘图视图”对话框中各选项功能的说明如下。

文本框：输入一般视图的名称。

下拉列表：设置视图的类型。

区域：用于定义视图的方向。

单选项：视图的方向由模型中已存在的视图来决定。

单选项：视图的方向由几何参照来决定。

单选项：视图的方向由旋转角度和旋转参照来决定。

2．投影视图

在工程图中，从已存在视图的水平或垂直方向投影生成的视图称为投影视图，如图3.1.3所示。投影视图与其父视图的比例相同且保持对齐，其父视图可以是一般视图，也可以是其他投影视图；投影视图不能被用作轴测视图。

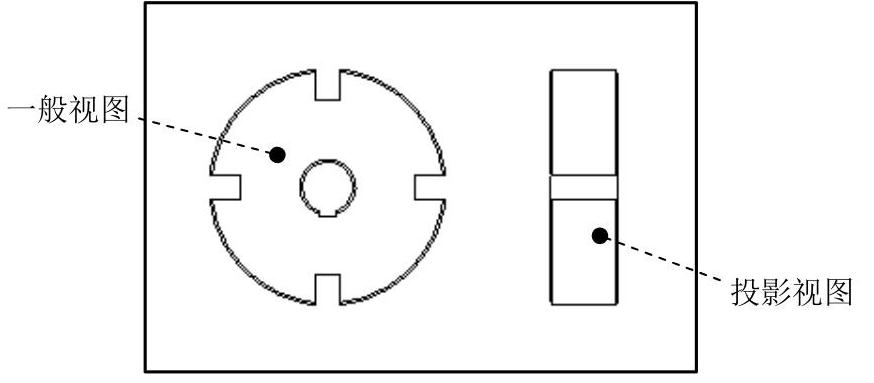

图3.1.3 投影视图

在功能选项卡区域的选项卡中单击按钮，可以绘制投影视图（绘制投影视图必须具备父视图），双击创建的投影视图，系统弹出投影视图的“绘图视图”对话框，如图3.1.4所示。

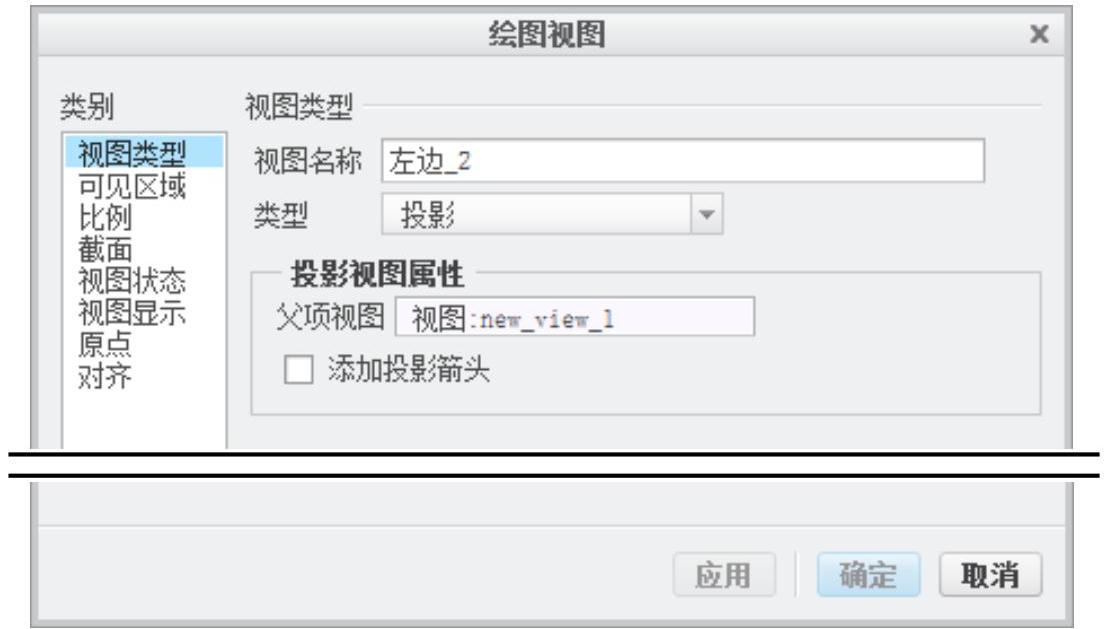

图3.1.4 投影视图的“绘图视图”对话框

图3.1.4所示投影视图的“绘图视图”对话框中各选项功能的说明如下。

文本框：输入投影视图的名称。

区域：用于设置选取父视图的属性及是否需要添加投影箭头。

3．辅助视图

当一般的正交视图难以将零件表达清楚时，就需要使用辅助视图。辅助视图是沿所选视图的一个斜面或基准平面的法线方向生成的视图，如图3.1.5所示。辅助视图与其父视图的比例相同且保持对齐。

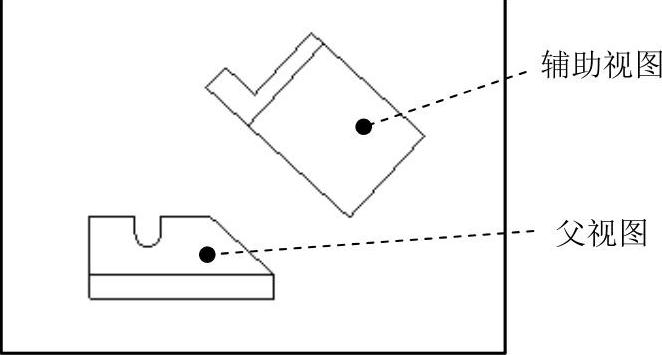

图3.1.5 辅助视图

在功能选项卡区域的选项卡中单击按钮，系统打开辅助视图环境的“绘图视图”对话框，如图3.1.6所示，可以绘制辅助视图。(www.daowen.com)

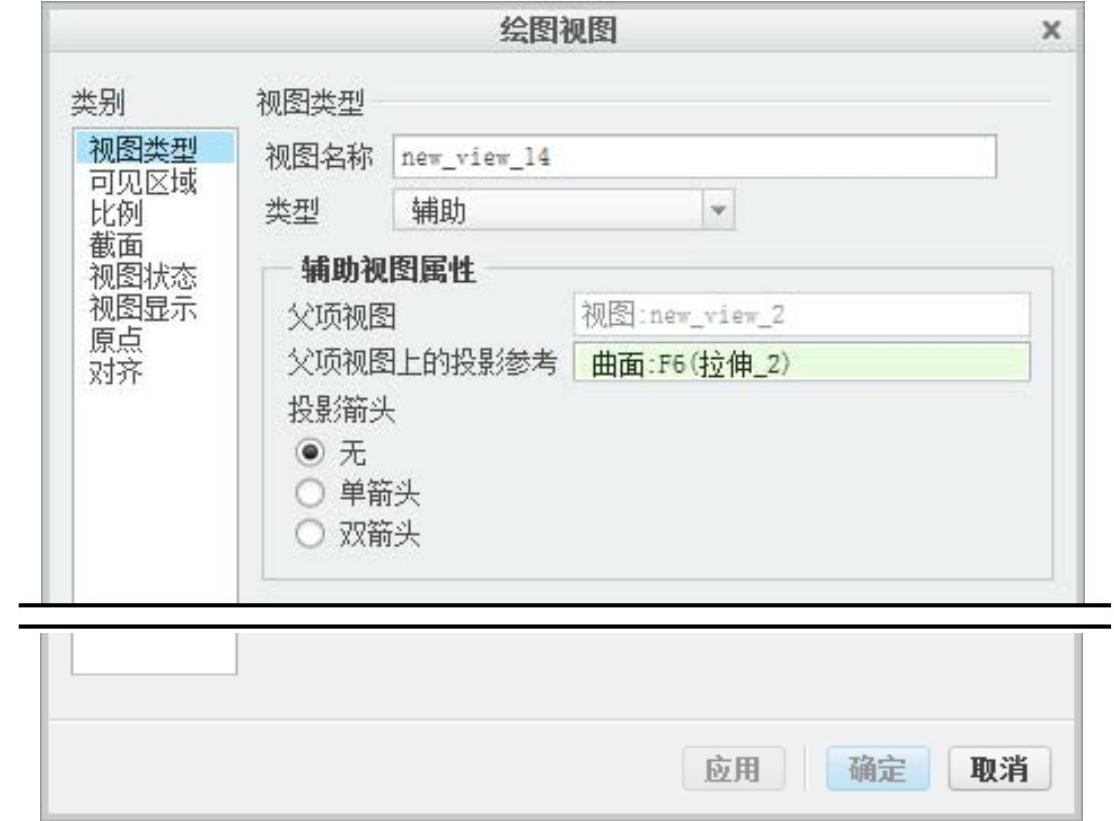

图3.1.6 辅助视图的“绘图视图”对话框

图3.1.6所示辅助视图的“绘图视图”对话框中各选项功能的说明如下。

文本框：输入辅助视图的名称。

区域：用于设置选取父视图的属性及是否需要添加投影箭头。

4．详细视图

选取已存在视图的局部位置并放大生成的视图称为详细视图，也称局部放大视图，如图3.1.7所示；通过修改父视图可改变详细视图中边和线的显示特征，详细视图可独立于父视图移动。

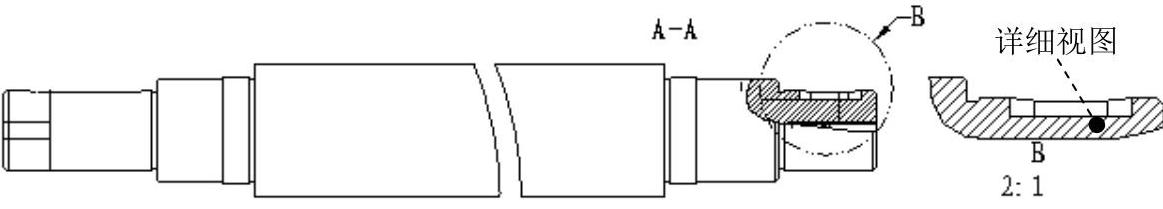

图3.1.7 详细视图

在功能选项卡区域的选项卡中单击按钮，系统打开详细视图环境的“绘图视图”对话框，如图3.1.8所示，可以绘制详细视图。

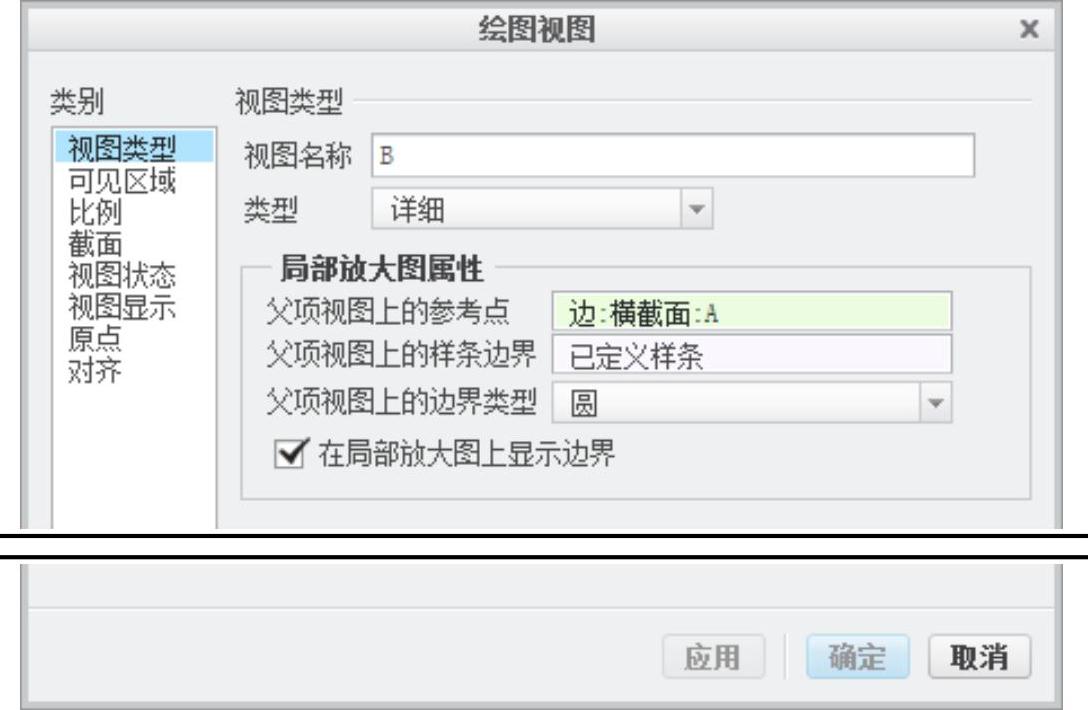

图3.1.8 详细视图的“绘图视图”对话框

图3.1.8所示的详细视图的“绘图视图”对话框中各选项功能的说明如下。

文本框：输入详细视图的名称。

区域：用于设置父视图上的参照点、样条边界和边界类型，以及是否显示边界的属性。

5．旋转视图

旋转视图是将已存在视图绕切割平面旋转90°，并沿切割平面的长度方向偏距生成的截面视图。旋转视图只显示模型的被切割面，如图3.1.9所示。

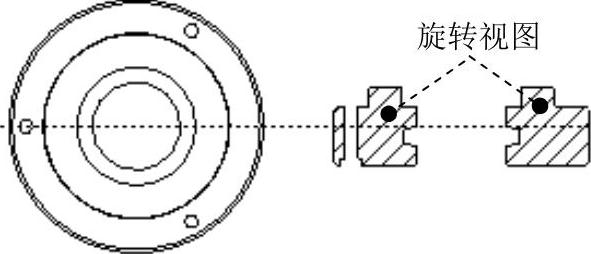

图3.1.9 旋转视图

在功能选项卡区域的选项卡中单击按钮，系统打开旋转视图的“绘图视图”对话框，如图3.1.10所示，可以绘制旋转视图。

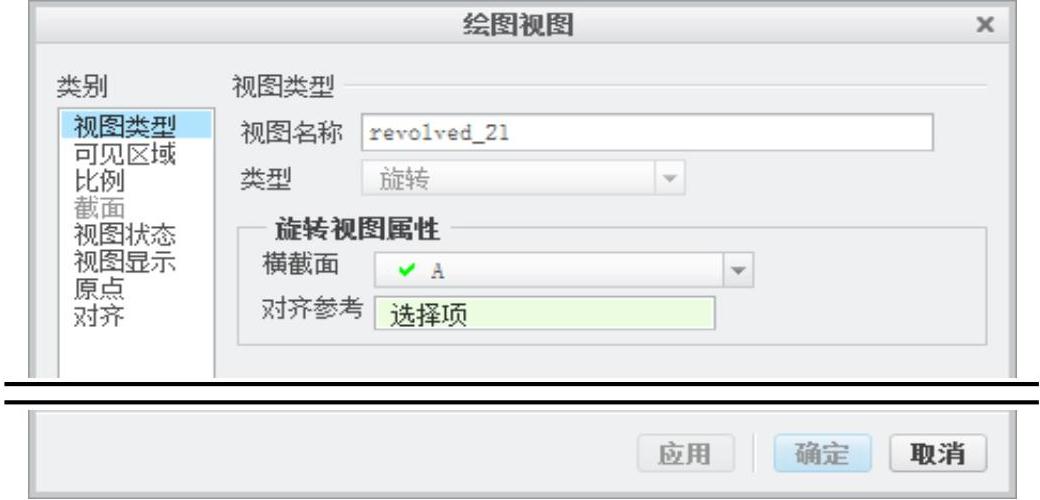

图3.1.10 旋转视图的“绘图视图”对话框

图3.1.10所示旋转视图的“绘图视图”对话框中各选项的功能说明如下。

文本框：输入旋转视图的名称。

区域：用于设置旋转视图的截面和对齐参照属性。

6．复制并对齐视图

在功能选项卡区域的选项卡中单击按钮，系统打开复制并对齐视图的“绘图视图”对话框，如图3.1.11所示，可以绘制复制视图并对齐视图。

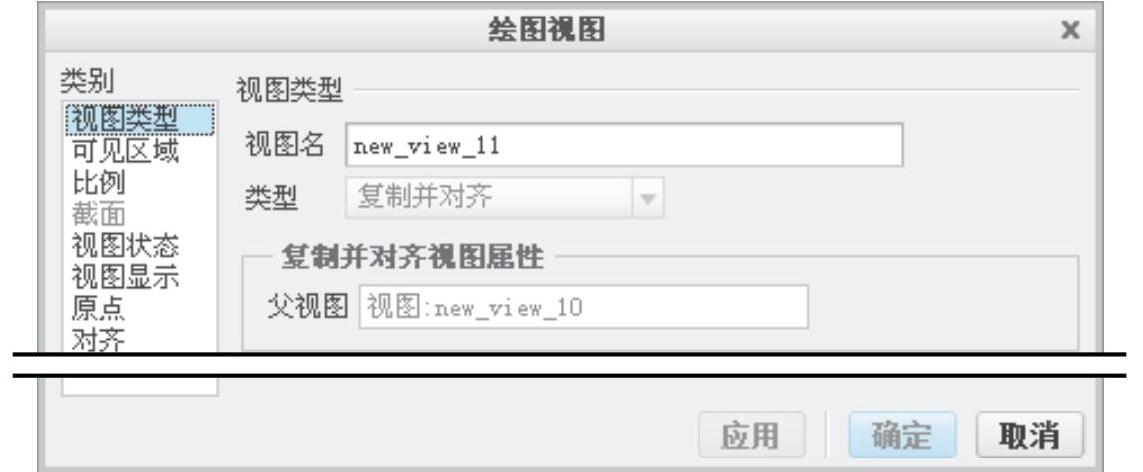

图3.1.11 复制并对齐视图的“绘图视图”对话框
