Creo3.0工程图的优化工作界面

时间:2023-06-29 理论教育 版权反馈
【摘要】:Creo 3.0的配置文件设置完毕后,重新启动软件便可以得到用户定制的工作界面。Step1.选择下拉菜单命令,将工作目录设置至D:\creo3.7\work\ch02。打开bracket.drw文件后,系统显示图2.2.1所示的“Creo 3.0工程图”工作界面,下面对该工作界面进行简要的说明。图2.2.1 “Creo 3.0工程图”工作界面“Creo 3.0工程图”的工作界面包括快速访问工具栏区、功能选项卡区、导航选项卡区、消息区、页面操作区、图形区和智能选取栏等。图2.2.2所示的“快速访问”工具栏中各按钮的功能说明如下。

Creo3.0工程图的优化工作界面

Creo 3.0的配置文件设置完毕后,重新启动软件便可以得到用户定制的工作界面。现在我们来初次进入Creo 3.0工程图环境

Step1.选择下拉菜单978-7-111-47152-3-Chapter02-64.jpg978-7-111-47152-3-Chapter02-65.jpg978-7-111-47152-3-Chapter02-66.jpg978-7-111-47152-3-Chapter02-67.jpg978-7-111-47152-3-Chapter02-68.jpg命令,将工作目录设置至D:\creo3.7\work\ch02。

Step2.选择下拉菜单978-7-111-47152-3-Chapter02-69.jpg978-7-111-47152-3-Chapter02-70.jpg978-7-111-47152-3-Chapter02-71.jpg命令,打开bracket.drw文件。

打开bracket.drw文件后,系统显示图2.2.1所示的“Creo 3.0工程图”工作界面,下面对该工作界面进行简要的说明。

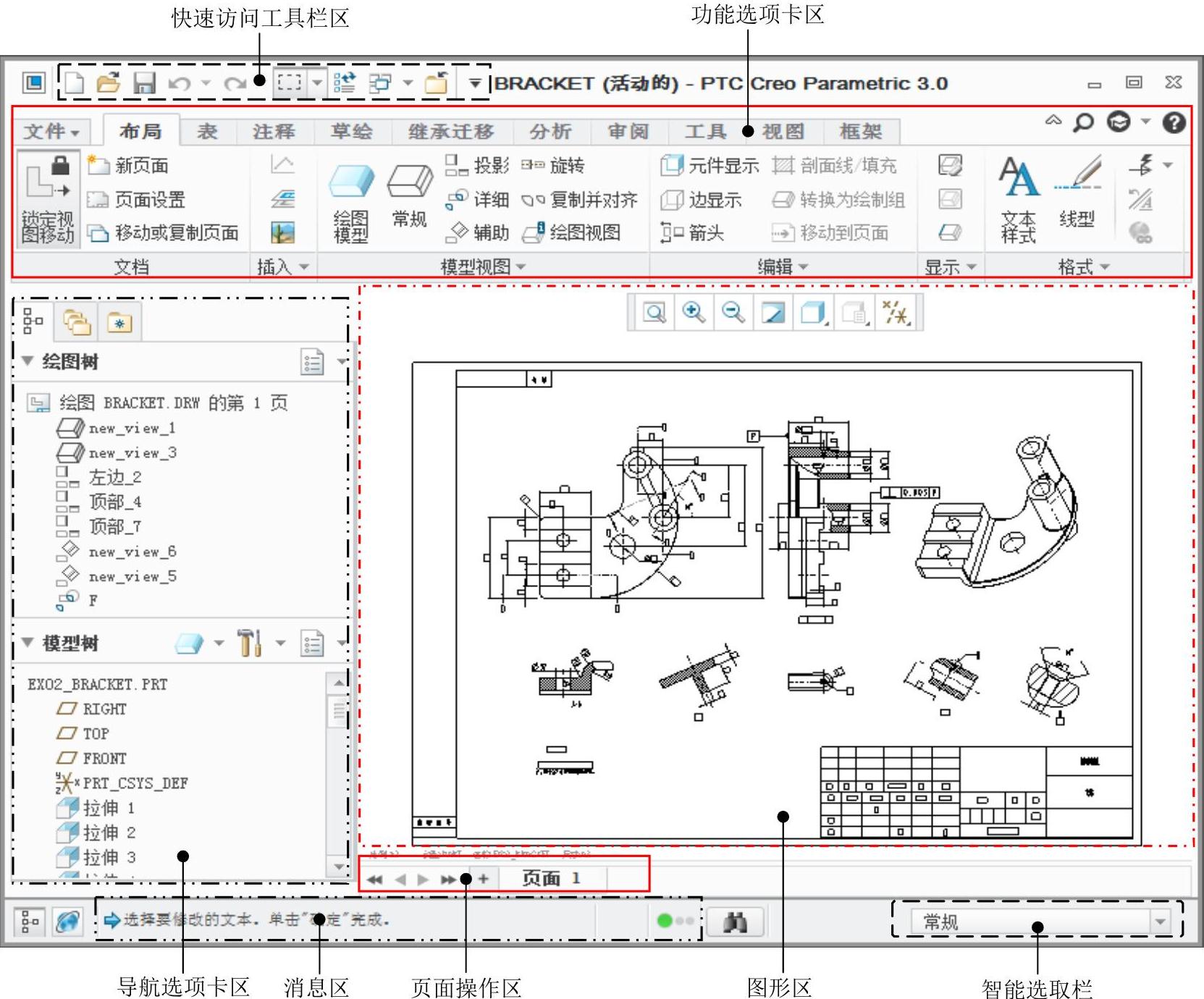

图2.2.1 “Creo 3.0工程图”工作界面

“Creo 3.0工程图”的工作界面包括快速访问工具栏区、功能选项卡区、导航选项卡区、消息区、页面操作区、图形区和智能选取栏等。

1.快速访问工具栏

快速访问工具栏中的命令按钮为快速进入命令提供了极大的方便。这些工具栏的有无和位置并不是固定不变的,用户可以根据具体情况定制工具栏,具体做法是选择下拉菜单978-7-111-47152-3-Chapter02-73.jpg978-7-111-47152-3-Chapter02-74.jpg978-7-111-47152-3-Chapter02-75.jpg命令,然后选择978-7-111-47152-3-Chapter02-76.jpg选项,即可以对快速访问工具栏进行定制。图2.2.2所示的“快速访问”工具栏中各按钮的功能说明如下。

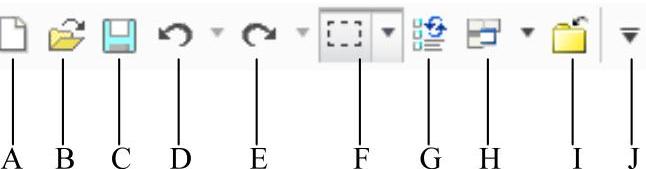

图2.2.2 “快速访问”工具栏

A:新建(创建新模型)。 B:打开(打开现有模型)。

C:保存(保存打开的模型)。 D:撤销。

E:重做。 F:选择方式。

G:重新生成活动模型。 H:窗口。

I:关闭(关闭窗口并将对象留在会话中)。 J:单击该按钮定制快速访问工具栏。

2.功能选项卡区

在创建或编辑某个工程图元素时,必须先进入相应的功能选项卡。例如,如果要编辑工程图中的某个文字注释,必须先进入978-7-111-47152-3-Chapter02-78.jpg选项卡,否则无法选中注释文字。

978-7-111-47152-3-Chapter02-79.jpg“布局”选项卡:

“布局”选项卡中的命令主要是用来设置绘图模型、模型视图的放置以及视图的线型显示等,如图2.2.3所示。


图2.2.3 “布局”选项卡

978-7-111-47152-3-Chapter02-81.jpg“表”选项卡:

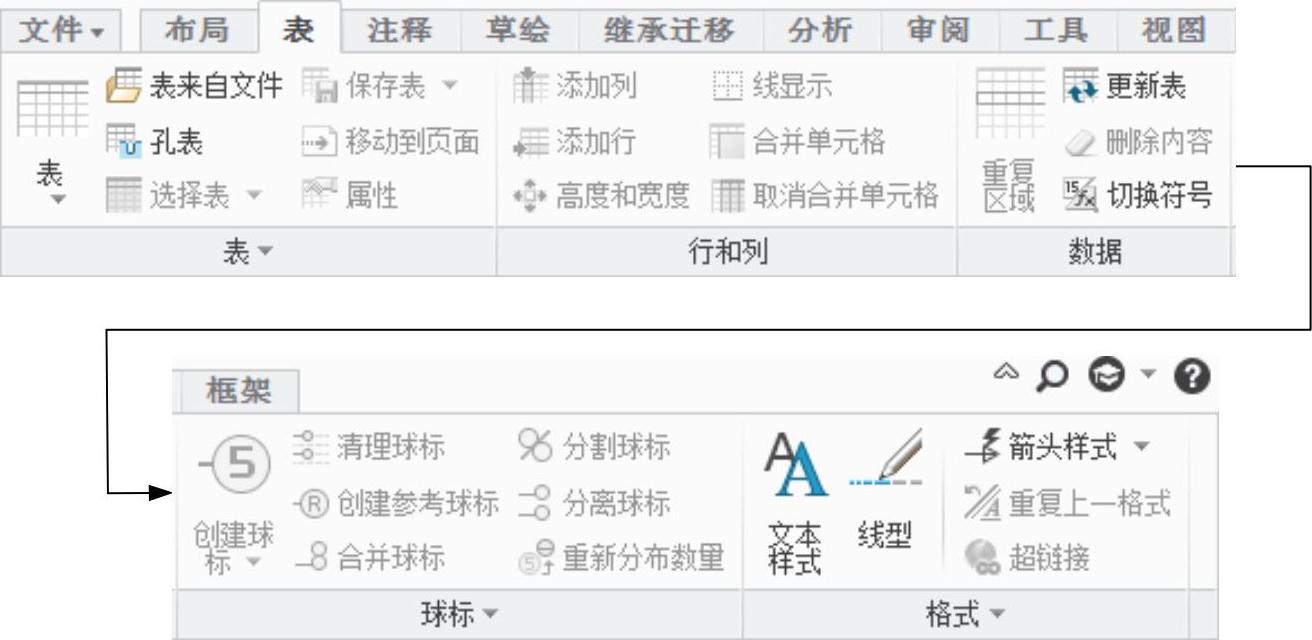

“表”选项卡中的命令主要是用来在工程图中创建、编辑表格等,如图2.2.4所示。


图2.2.4 “表”选项卡

978-7-111-47152-3-Chapter02-83.jpg“注释”选项卡:

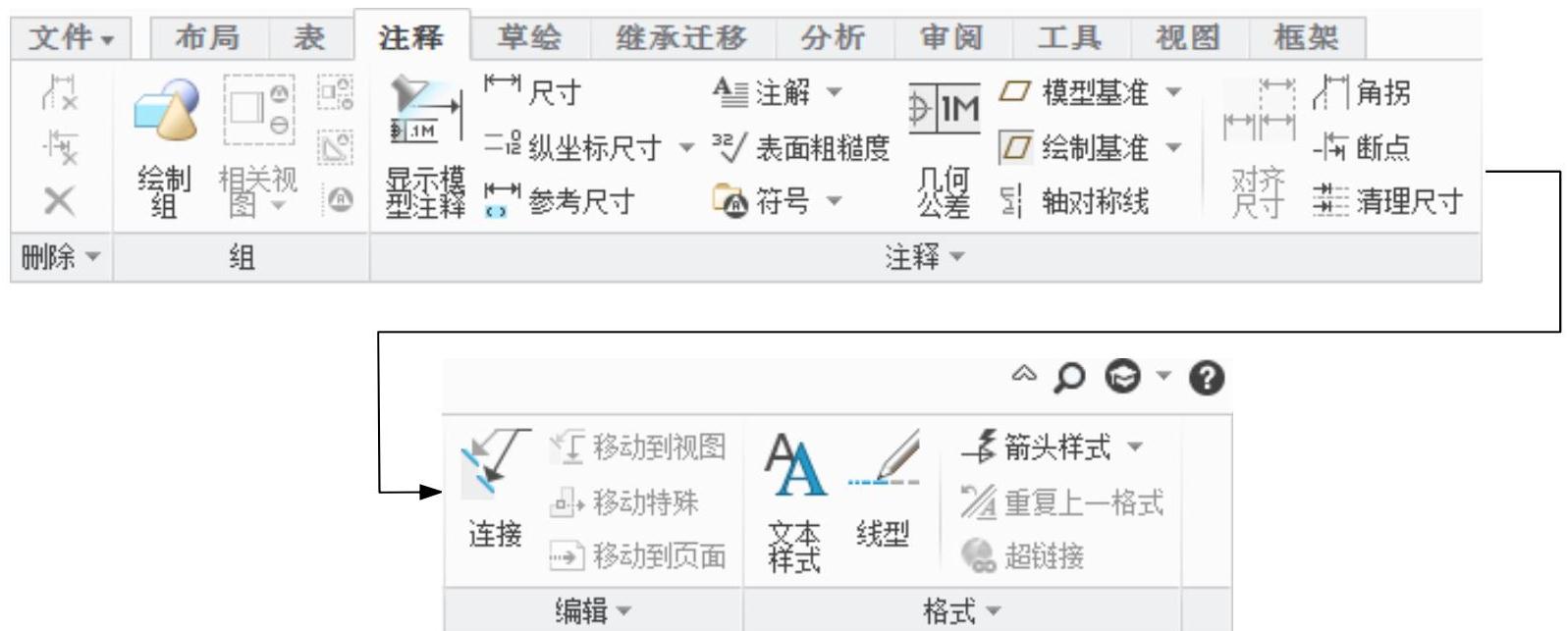

“注释”选项卡中的命令主要是用来添加尺寸及文本注释等,如图2.2.5所示。


图2.2.5 “注释”选项卡

978-7-111-47152-3-Chapter02-85.jpg“草绘”选项卡:

“草绘”选项卡中的命令主要是用来在工程图中绘制及编辑所需要的视图等,如图2.2.6所示。


图2.2.6 “草绘”选项卡

978-7-111-47152-3-Chapter02-87.jpg“继承迁移”选项卡:

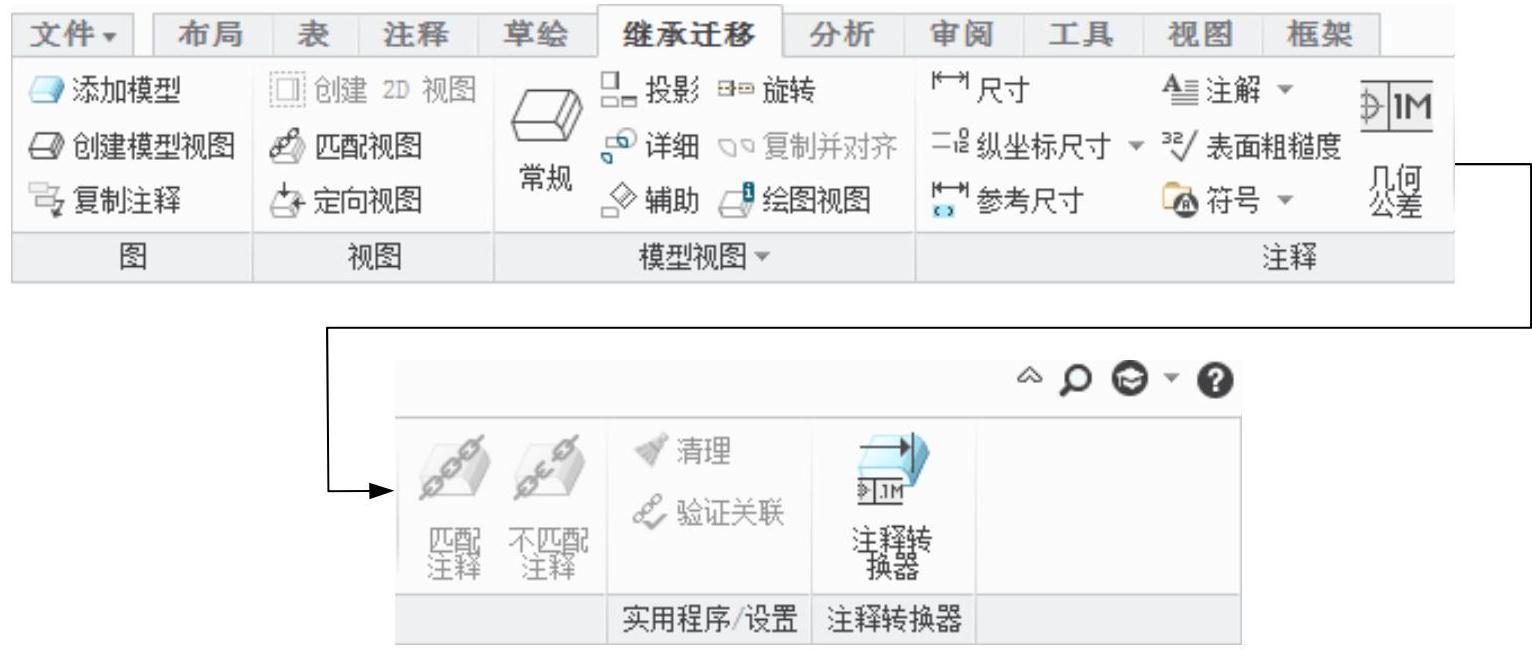

“继承迁移”选项卡中的命令主要是用来向工程图中添加模型、创建2D视图、匹配视图、定向视图、创建符号等,如图2.2.7所示。(www.daowen.com)


图2.2.7 “继承迁移”选项卡

978-7-111-47152-3-Chapter02-89.jpg“分析”选项卡:

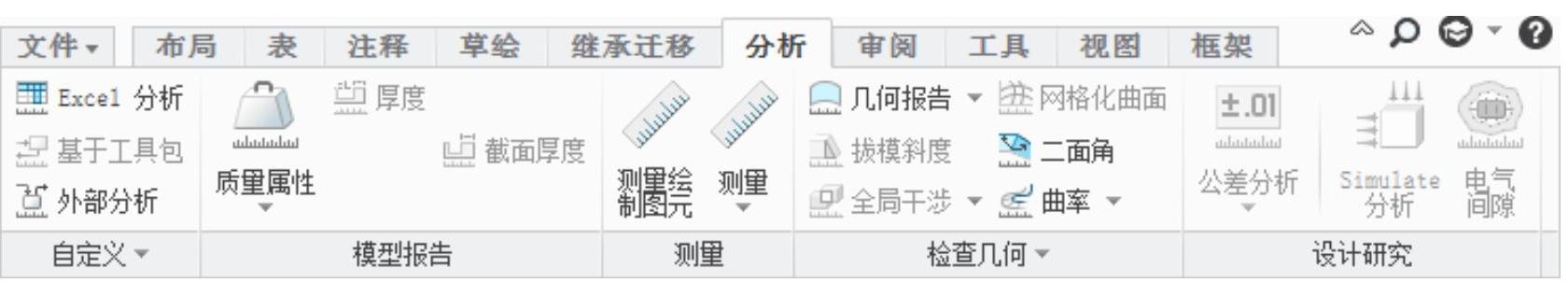

“分析”选项卡中的命令主要是用来对所创建的工程图视图进行分析、测量等,如图2.2.8所示。


图2.2.8 “分析”选项卡

978-7-111-47152-3-Chapter02-91.jpg“审阅”选项卡:

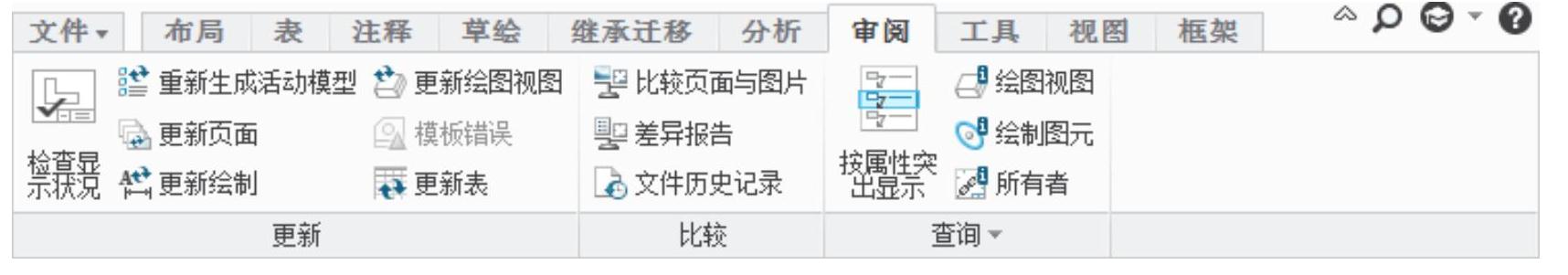

“审阅”选项卡中的命令主要是用来对所创建的工程图视图进行审阅、检查等,如图2.2.9所示。


图2.2.9 “审阅”选项卡

978-7-111-47152-3-Chapter02-93.jpg“工具”选项卡:

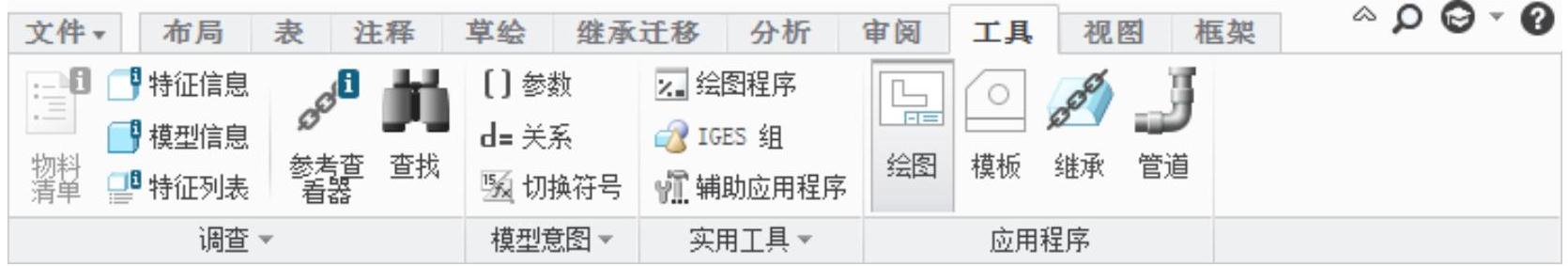

“工具”选项卡中的命令主要是用来对工程图进行打印及对工程图视图格式进行转换等操作,如图2.2.10所示。


图2.2.10 “工具”选项卡

978-7-111-47152-3-Chapter02-95.jpg“视图”选项卡:

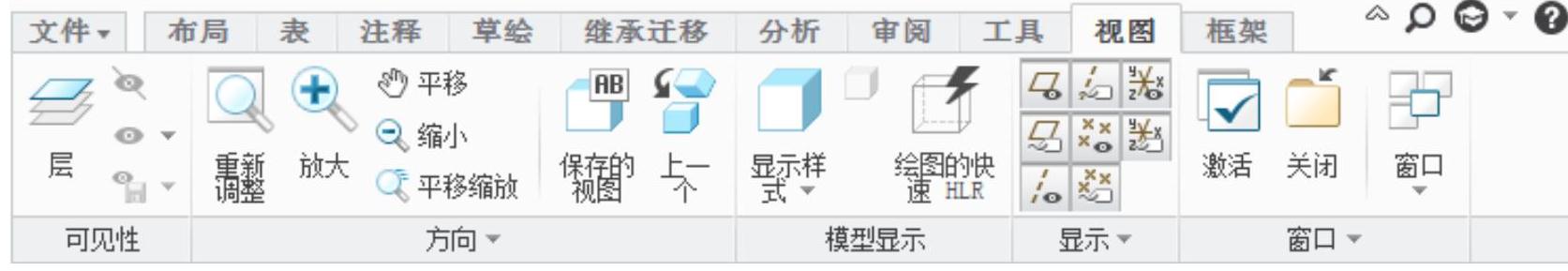

“视图”选项卡中的命令主要是用来对所创建的工程图视图进行放大和缩小,对视图进行查看,还可以进行窗口操作,如图2.2.11所示。


图2.2.11 “视图”选项卡

978-7-111-47152-3-Chapter02-97.jpg框架”选项卡:

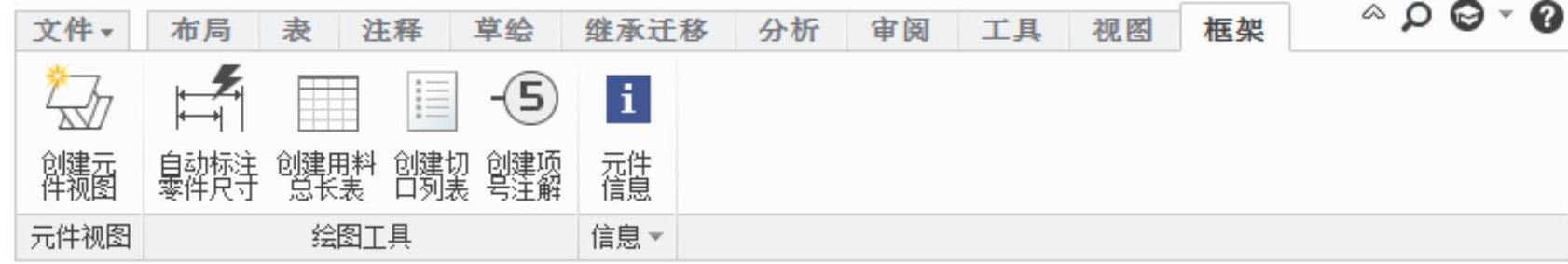

“框架”选项卡中的命令主要是用来辅助创建视图、尺寸和表格等,如图2.2.12所示。


图2.2.12 “框架”选项卡

3.导航选项卡区

导航选项卡包括3个选项:模型树(或层树)、文件夹浏览器和收藏夹。

●Cre0 3.0工程图的模型树分为绘图树和模型树两个区域,其中绘图树中列出了当前图纸页面中的所有视图;模型树中列出了活动文件中的所有零件及特征,并以树的形式显示模型结构,根对象(活动零件或组件)显示在模型树的顶部,其从属对象(视图或特征)位于根对象之下。

●层树可以有效组织和管理模型中的层。

●文件夹浏览器类似于Windows的资源管理器,用于浏览文件。

●收藏夹可以有效组织和管理个人资源。

4.消息区

在操作软件的过程中,消息区将显示相关的提示信息,用户可按照系统的提示来进行各种操作。消息区有一个可见的边线,将其与图形区分开,若要增加或减少可见消息行的数量,可将鼠标指针置于边线上,按住鼠标左键,同时将鼠标指针移动到所期望的位置。

5.页面操作区

页面操作区位于图形区的下部。有些情况为详尽地表达图样信息,一张工程图要由多张页面组成,每个页面可相互独立地表达工程图中的部分内容。在该区域中,可以根据自己需要,添加新的页面,还可以自由地切换页面。

6.图形区

绘制Creo 3.0工程图的区域为图形区,该区域为平面区域。
