我国国家标准（GB）对工程图制定了许多要求，例如：尺寸文本的方位和字高、尺寸箭头的大小等都有明确的规定。本书随书光盘中的Creo 3.0_system_file文件夹中提供了一些Creo软件的系统文件，对这些系统文件的正确配置，可以使创建的工程图基本符合我国国家标准。下面将介绍这些文件的配置方法，其操作过程如下。

Step1.将随书光盘中的Creo 3.0_system_file文件夹复制到C盘中。

Step2.假设Creo 3.0软件被安装在C:\Program Files目录中，将随书光盘Creo 3.0_system_file文件夹中的config.pro、drawing.dtl和format.dtl这三个文件复制到Creo 3.0安装目录的text文件夹中，即C:\Program Files\PTC\Creo 3.0\B000\Common Files\text中。

Step3.启动Creo 3.0。如果在进行上述操作前，已经启动了Creo 3.0，应先退出Creo 3.0，然后再次启动Creo 3.0。

Step4.选择下拉菜单命令，系统弹出图2.1.6所示的“PTCCreo Parametric选项”对话框，选择选项，即可进入软件环境设置界面。

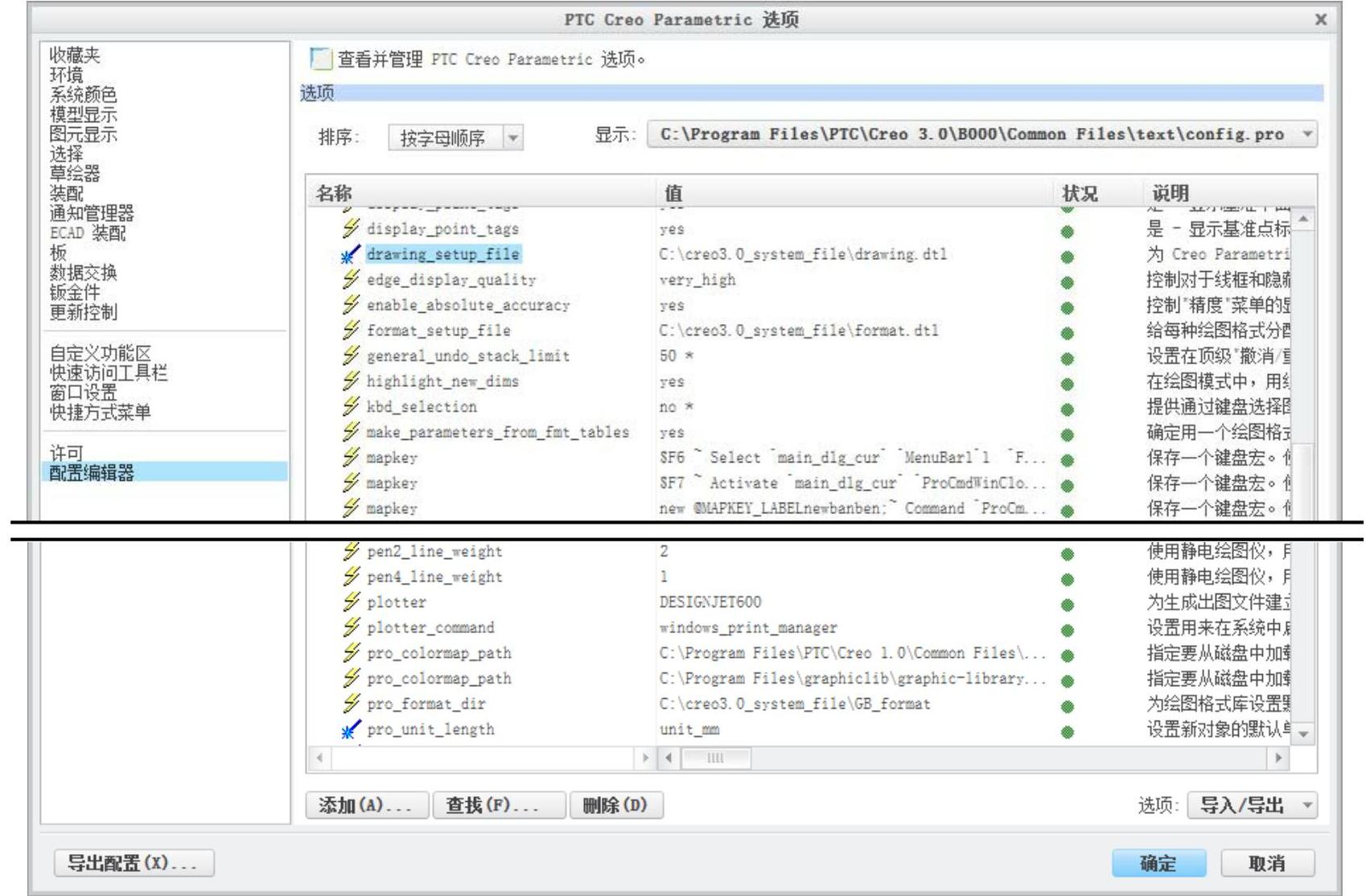

图2.1.6 “PTC Creo Parametric选项”对话框

Step5.设置配置文件config.pro中相关选项的值。

（1）drawing_setup_file的值设置为C:\Creo 3.0_system_file\drawing.dtl。

（2）format_setup_file的值设置为C:\Creo 3.0_system_file\format.dtl。

（3）pro_format_dir的值设置为C:\Creo 3.0_system_file\GB_format。

（4）template_designasm的值设置为C:\Creo 3.0_system_file\temeplate\asm_start.asm。

（5）template_drawing的值设置为C:\Creo 3.0_system_file\temeplate\draw.drw。

（6）template_mfgcast的值设置为C:\Creo 3.0_system_file\temeplate\cast.mfg。

（7）template_mfgmold的值设置为C:\Creo 3.0_system_file\temeplate\mold.mfg。

（8）template_sheetmetalpart的值设置为C:\Creo 3.0_system_file\temeplate\sheetstart.prt。(www.daowen.com)

（9）template_solidpart的值设置为C:\Creo 3.0_system_file\temeplate\start.prt。

这些选项值的设置基本相同，下面仅以drawing_setup_file为例说明操作方法。

①在“PTC Creo Parametric选项”对话框中单击按钮，系统弹出图2.1.7所示的“添加选项”对话框，在对话框中的文本框中输入drawing_setup_file。

②单击以激活对话框的文本框，单击按钮，如图2.1.7所示。

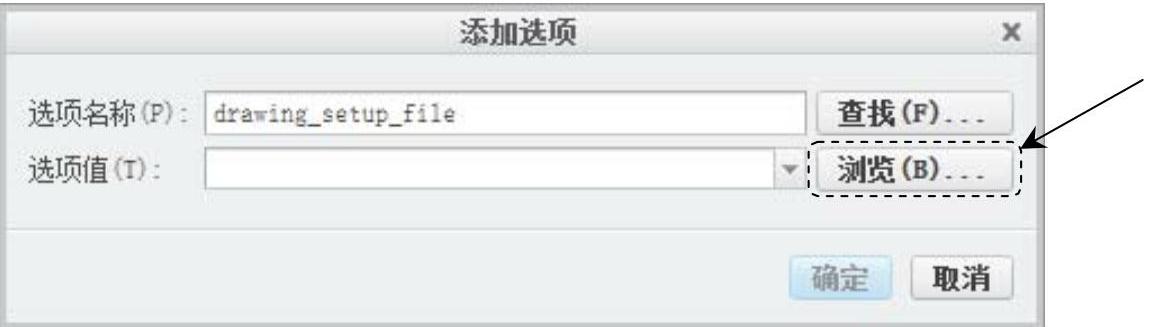

图2.1.7 “添加选项”对话框

③在图2.1.8所示的“选择文件”对话框中，选取C:\Program Files\PTC\Creo 3.0\B000\Common Files\text目录中的文件drawing.dtl，单击该对话框中的按钮。

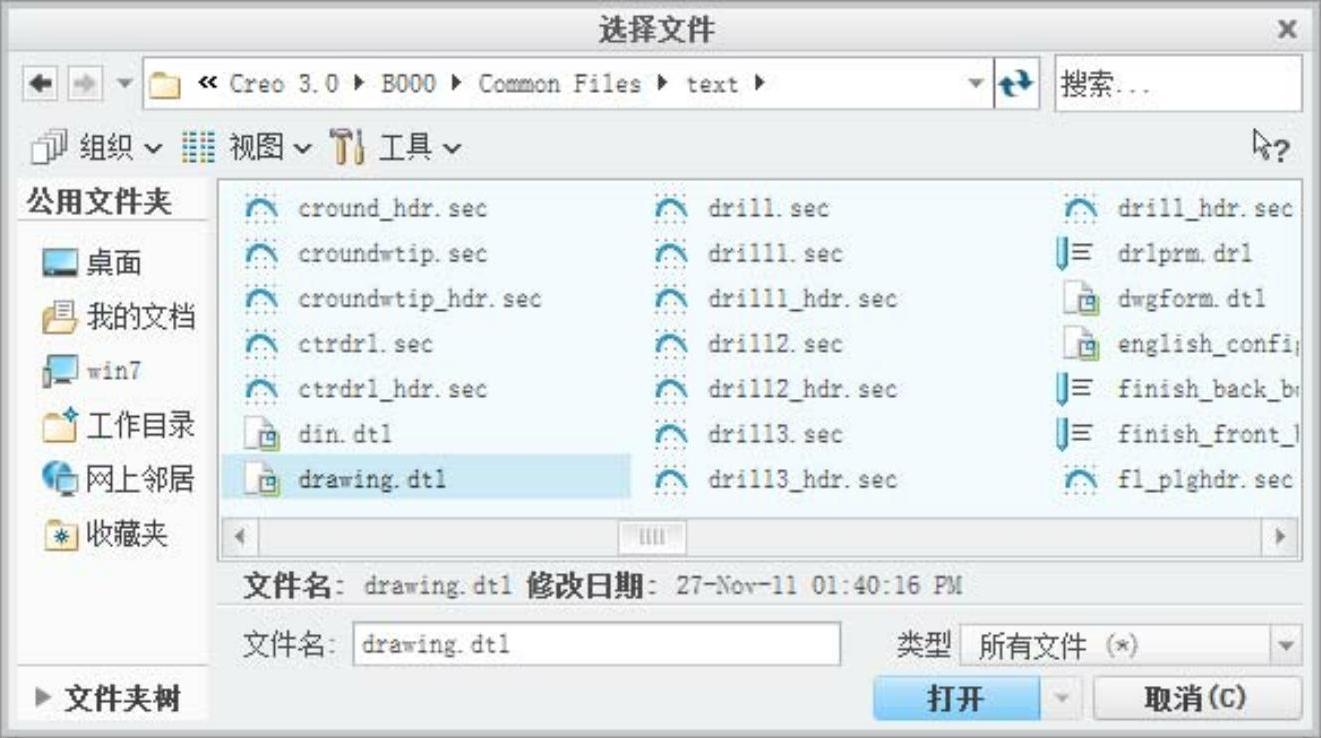

图2.1.8 “选择文件”对话框

④单击“添加选项”对话框中的按钮。

Step6.导出配置文件。

（1）单击“PTC Creo Parametric选项”对话框中的按钮，系统弹出“另存为”对话框。

（2）保存的文件名为config.pro。

（3）单击两次按钮。

Step7.退出Creo 3.0，再次启动Creo 3.0，系统新的配置即可生效。
